【OpenGL】LearnOpenGL学习笔记17 - Cubemap、Skybox、环境映射(反射、折射)

上接：https://blog.csdn.net/weixin_44506615/article/details/150935025?spm=1001.2014.3001.5501
完整代码：https://gitee.com/Duo1J/learn-open-gl | https://github.com/Duo1J/LearnOpenGL

一、立方体贴图 (Cubemap)

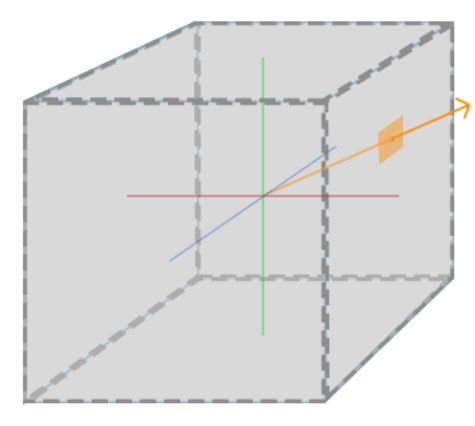

立方体贴图就是一个包含了6张2D纹理的纹理，不同于2D纹理使用UV来采样，我们使用一个方向向量来对Cubemap进行采样，如下图所示 (图片来自于LearnOpenGL)

创建Cubemap

unsigned int cubemapID;
glGenTextures(1, &cubemapID);
glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapID);

要绑定纹理数据，之前我们使用 glTexImage2D ，对于Cubemap我们则需要调用6次

// faces: Cubemap纹理路径数组
for (unsigned int i = 0; i < faces.size(); i++)
{
	const char* path = faces[i].c_str();
	unsigned char* data = stbi_load(path, &width, &height, &channel, 0);

	if (data)
	{
		glTexImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
		stbi_image_free(data);
		std::cout << "Load cubmap(" << GL_TEXTURE_CUBE_MAP_POSITIVE_X + i << "): " << path << " success, with: " << width << " height: " << height << " channel: " << channel << " ID: " << textureID << std::endl;
	}
	else
	{
		std::cout << "[Error] Failed to load cubemap: " << path << std::endl;
	}
}

这里第一位参数我们在2D纹理中传入的是 GL_TEXTURE_2D
对于Cubemap我们则需要通过这个参数来表明它是哪一个面的纹理，如下表所示

由于枚举值连续，所以我们在设置 faces 的时候边可以按 右左上下前后 的顺序传入

接下来我们来包装一个立方体纹理类来管理Cubemap
TextureCube.h 新建

#pragma once

#include <iostream>
#include <vector>

#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include "stb_image.h"

class TextureCube
{
public:
	explicit TextureCube(std::vector<std::string> faces);

	/**
	* 获取纹理ID
	*/
	unsigned int GetTextureID();

private:
	/**
	* 纹理ID
	*/
	unsigned int textureID = 0;

	/**
	* 六面路径
	* 顺序 Right - Left - Top - Bottom - Front - Back
	*/
	std::vector<std::string> faces;

	/**
	* 加载
	*/
	void LoadCubemap();
};

TextureCube.cpp 新建

#include "TextureCube.h"

TextureCube::TextureCube(std::vector<std::string> faces)
{
	this->faces = faces;

	LoadCubemap();
}

void TextureCube::LoadCubemap()
{
	glGenTextures(1, &textureID);
	glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);

	stbi_set_flip_vertically_on_load(false);

	int width, height, channel;
	for (unsigned int i = 0; i < faces.size(); i++)
	{
		const char* path = faces[i].c_str();
		unsigned char* data = stbi_load(path, &width, &height, &channel, 0);

		if (data)
		{
			glTexImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
			stbi_image_free(data);
			std::cout << "Load cubmap(" << GL_TEXTURE_CUBE_MAP_POSITIVE_X + i << "): " << path << " success, with: " << width << " height: " << height << " channel: " << channel << " ID: " << textureID << std::endl;
		}
		else
		{
			std::cout << "[Error] Failed to load cubemap: " << path << std::endl;
		}
	}

	stbi_set_flip_vertically_on_load(true);

	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);
}

unsigned int TextureCube::GetTextureID()
{
	return textureID;
}

二、天空盒

接下来我们应用Cubemap来创建一个天空盒，天空盒就是一个包围场景的大立方体

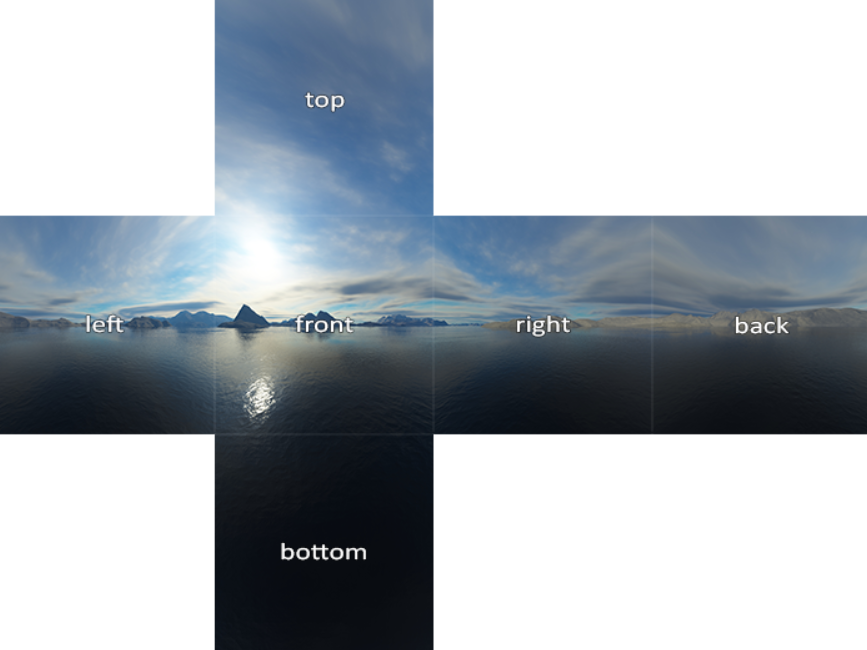

首先我们可以在这里或是顶部git仓库中的 Resource/skybox 目录中获取到天空盒资源

接着定义天空盒Cube的顶点数据以及天空盒纹理的路径
Main.cpp

// 天空盒纹理
std::vector<std::string> skyboxFaces
{
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Right.jpg",
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Left.jpg",
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Top.jpg",
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Bottom.jpg",
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Front.jpg",
	"F:/Scripts/Cpp/LearnOpenGL/learn-open-gl/Resource/skybox/T_Back.jpg"
};

// 天空盒Cube顶点
float skyboxVertices[] = {
	// positions
	-1.0f,  1.0f, -1.0f,
	-1.0f, -1.0f, -1.0f,
	 1.0f, -1.0f, -1.0f,
	 1.0f, -1.0f, -1.0f,
	 1.0f,  1.0f, -1.0f,
	-1.0f,  1.0f, -1.0f,

	-1.0f, -1.0f,  1.0f,
	-1.0f, -1.0f, -1.0f,
	-1.0f,  1.0f, -1.0f,
	-1.0f,  1.0f, -1.0f,
	-1.0f,  1.0f,  1.0f,
	-1.0f, -1.0f,  1.0f,

	 1.0f, -1.0f, -1.0f,
	 1.0f, -1.0f,  1.0f,
	 1.0f,  1.0f,  1.0f,
	 1.0f,  1.0f,  1.0f,
	 1.0f,  1.0f, -1.0f,
	 1.0f, -1.0f, -1.0f,

	-1.0f, -1.0f,  1.0f,
	-1.0f,  1.0f,  1.0f,
	 1.0f,  1.0f,  1.0f,
	 1.0f,  1.0f,  1.0f,
	 1.0f, -1.0f,  1.0f,
	-1.0f, -1.0f,  1.0f,

	-1.0f,  1.0f, -1.0f,
	 1.0f,  1.0f, -1.0f,
	 1.0f,  1.0f,  1.0f,
	 1.0f,  1.0f,  1.0f,
	-1.0f,  1.0f,  1.0f,
	-1.0f,  1.0f, -1.0f,

	-1.0f, -1.0f, -1.0f,
	-1.0f, -1.0f,  1.0f,
	 1.0f, -1.0f, -1.0f,
	 1.0f, -1.0f, -1.0f,
	-1.0f, -1.0f,  1.0f,
	 1.0f, -1.0f,  1.0f
};

然后编写天空盒的顶点和片段着色器
SkyboxVertex.glsl 新建
这里我们使用了pos.xyww来作为顶点着色器的输出，之后在透视除法时，z分量会w / w = 1，表示深度值为1，以便后续利用深度缓冲优化天空盒的绘制 (除此之外我们可以把天空盒放在第一个绘制，并禁用深度写入来达到一样的效果，但是性能会劣于以上方法)

#version 330 core

layout (location = 0) in vec3 aPos;

out vec3 Direction;

uniform mat4 projection;
uniform mat4 view;

void main()
{
	Direction = aPos;
	vec4 pos = projection * view * vec4(aPos, 1.0);
    gl_Position = pos.xyww;
}

SkyboxFragment.glsl 新建
直接用方向向量对天空盒Cubemap进行采样

#version 330 core

out vec4 FragColor;

in vec3 Direction;

uniform samplerCube skybox;

void main()
{
	FragColor = texture(skybox, Direction);
}

接着准备绘制天空盒
Main.cpp

// 天空盒缓冲
unsigned int skyboxVAO, skyboxVBO;
glGenVertexArrays(1, &skyboxVAO);
glGenBuffers(1, &skyboxVBO);
glBindVertexArray(skyboxVAO);
glBindBuffer(GL_ARRAY_BUFFER, skyboxVBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(skyboxVertices), &skyboxVertices, GL_STATIC_DRAW);
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);

// 天空盒Cubemap
TextureCube skyboxCubemap(skyboxFaces);

// 天空盒Shader
Shader skyboxShader("Shader/SkyboxVertex.glsl", "Shader/SkyboxFragment.glsl");

// 主循环
// 绘制不透明物体

// 绘制天空盒
// 注意要设置为小于等于，因为天空盒深度为1
glDepthFunc(GL_LEQUAL);
skyboxShader.Use();
// 天空盒是固定的，去掉位移
skyboxShader.SetMat4("view", glm::mat4(glm::mat3(view)));
skyboxShader.SetMat4("projection", projection);
skyboxShader.SetInt("skybox", 0);
glBindVertexArray(skyboxVAO);
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_CUBE_MAP, skyboxCubemap.GetTextureID());
glDrawArrays(GL_TRIANGLES, 0, 36);
glBindVertexArray(0);
glDepthFunc(GL_LESS);

// 绘制半透明物体
// 屏幕后处理

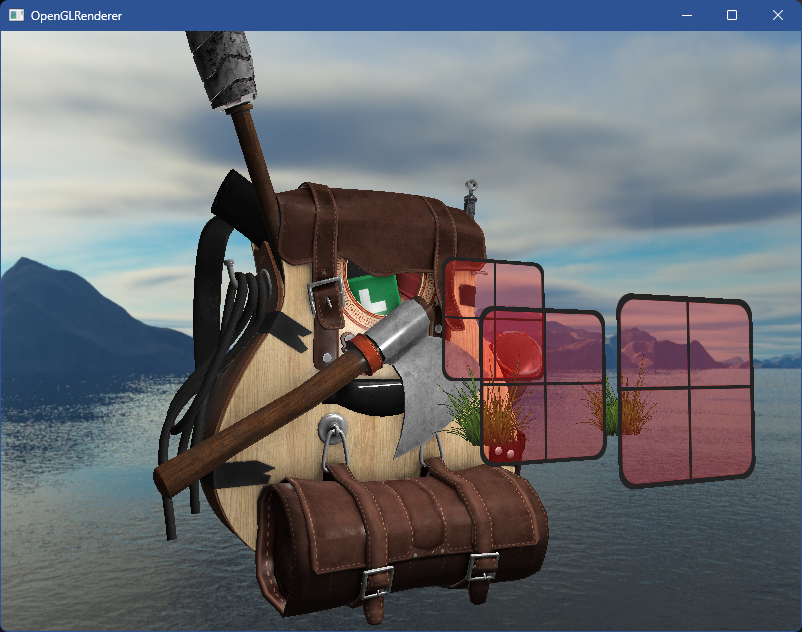

编译运行，顺利的话可以看见以下图像

三、环境映射

我们将周围的环境映射到了Cubemap上，除了天空盒还可以做更多需要依赖环境信息的消息，例如反射 (Reflection)和折射 (Refraction)

反射 (Reflect)

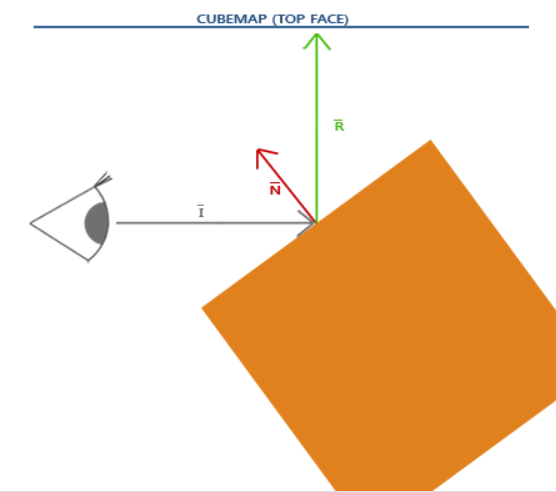

我们可以通过计算 反射后的方向R 来对Cubemap进行采样，从而获得物体表面的反射颜色，如下图所示 (图片来自于LearnOpenGL)

首先编写Shader，我们复用并修改背包的顶点着色器，并新增反射专用的片段着色器
Main.cpp

Shader reflectShader("Shader/VertexShader.glsl", "Shader/ReflectFragment.glsl");

VertexShader.glsl

#version 330 core

layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNormal;
layout (location = 2) in vec2 aTexCoords;

out vec3 FragPos;
out vec3 Normal;
out vec2 TexCoords;
// 新增顶点世界空间位置
out vec3 Position;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    FragPos = vec3(model * vec4(aPos, 1.0));
    Normal = mat3(transpose(inverse(model))) * aNormal;
    TexCoords = aTexCoords;
    // model乘以aPos得到世界空间位置
    Position = vec3(model * vec4(aPos, 1.0));
}

ReflectFragment.glsl 新增

#version 330 core

out vec4 FragColor;

in vec3 Normal;
in vec3 Position;

uniform vec3 cameraPos;
uniform samplerCube skybox;

void main()
{
	vec3 I = normalize(Position - cameraPos);
	// 计算视线反射后的向量R
	vec3 R = reflect(I, normalize(Normal));
	// 采样skybox
	FragColor = vec4(texture(skybox, R).rgb, 1.0);
}

接下来使用新创建的着色器进行绘制

// 绘制背包之后

// 反射
modelMatrix = glm::translate(modelMatrix, glm::vec3(-5.0f, 0.0f, 0.0f));
reflectShader.Use();
reflectShader.SetMat4("view", view);
reflectShader.SetMat4("projection", projection);
reflectShader.SetMat4("model", modelMatrix);
reflectShader.SetVec3("cameraPos", camera.transform.position);
reflectShader.SetInt("skybox", 0);
glBindTexture(GL_TEXTURE_CUBE_MAP, skyboxCubemap.GetTextureID());
model.Draw(shader);

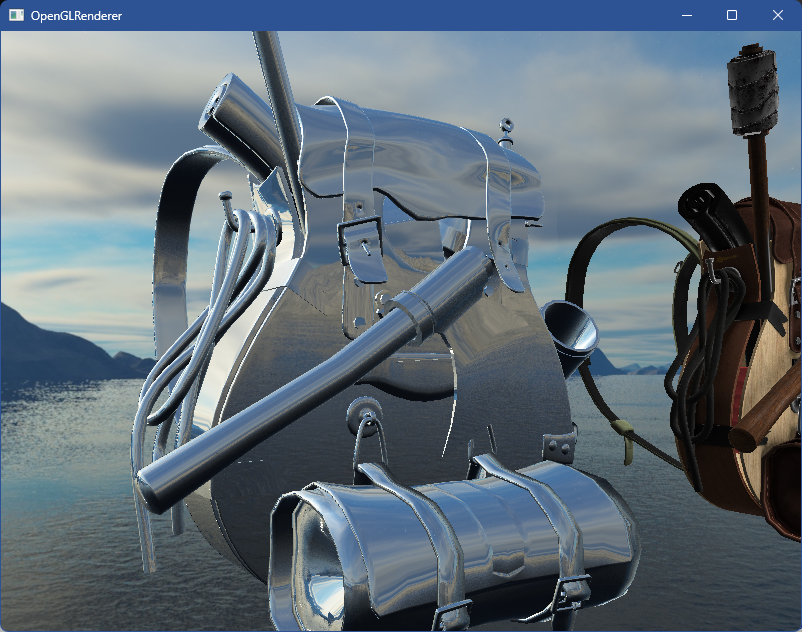

编译运行，顺利的话可以看见如下图像，一个镜子一样的背包

折射 (Refract)

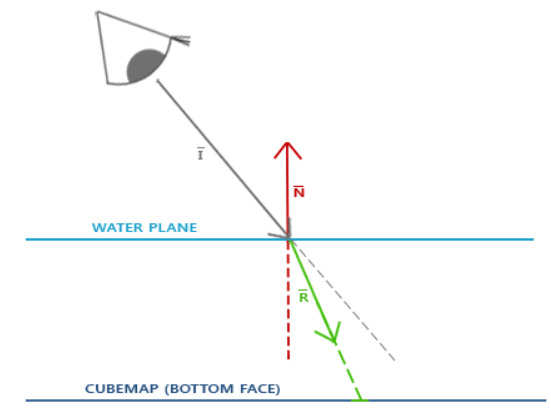

和反射的实现方式类似，我们可以通过计算视线折射后的方向来对Cubemap进行采样，如下图所示 (图片来自于LearnOpenGL)

计算折射同样可以使用GLSL提供的 refract 函数来实现，最后一位参数我们需要传入折射率，以下是一些常见材质的折射率

这里我们使用玻璃的折射率来渲染一个玻璃背包，只考虑从空气进入玻璃发生的折射，那么比值 ratio = 1.00 / 1.52 = 0.658

RefractFragment.glsl 新建

#version 330 core

out vec4 FragColor;

in vec3 Normal;
in vec3 Position;

uniform vec3 cameraPos;
uniform samplerCube skybox;

void main()
{
	float ratio = 1 / 1.52;
	vec3 I = normalize(Position - cameraPos);
	vec3 R = refract(I, normalize(Normal), ratio);
	FragColor = vec4(texture(skybox, R).rgb, 1.0);
}

Main.cpp

// 折射
Shader refractShader("Shader/VertexShader.glsl", "Shader/RefractFragment.glsl");

// 绘制背包之后

// 折射
modelMatrix = glm::translate(modelMatrix, glm::vec3(-5.0f, 0.0f, 0.0f));
refractShader.Use();
refractShader.SetMat4("view", view);
refractShader.SetMat4("projection", projection);
refractShader.SetMat4("model", modelMatrix);
refractShader.SetVec3("cameraPos", camera.transform.position);
refractShader.SetInt("skybox", 0);
model.Draw(shader);

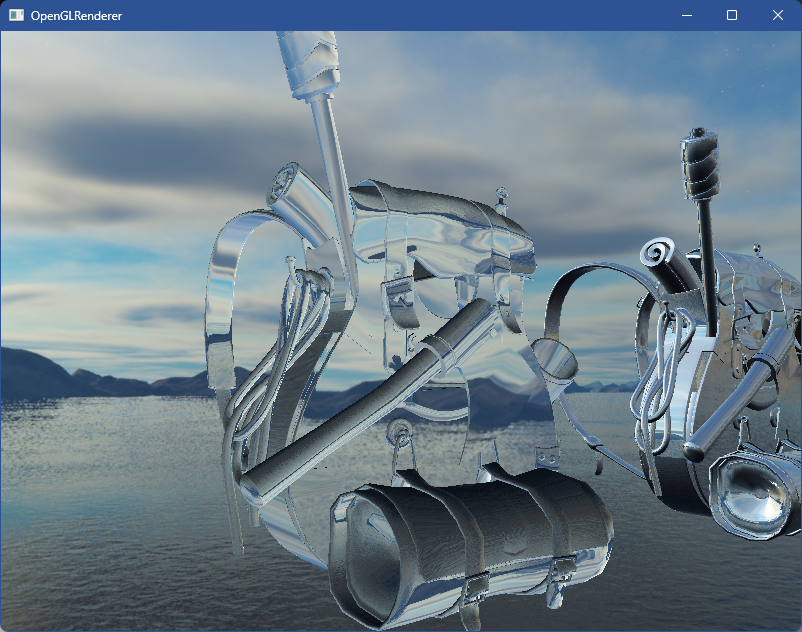

编译运行，顺利的话可以看见以下图像，一个玻璃背包

完整代码可在顶部git仓库中找到
