变频器实习总结14

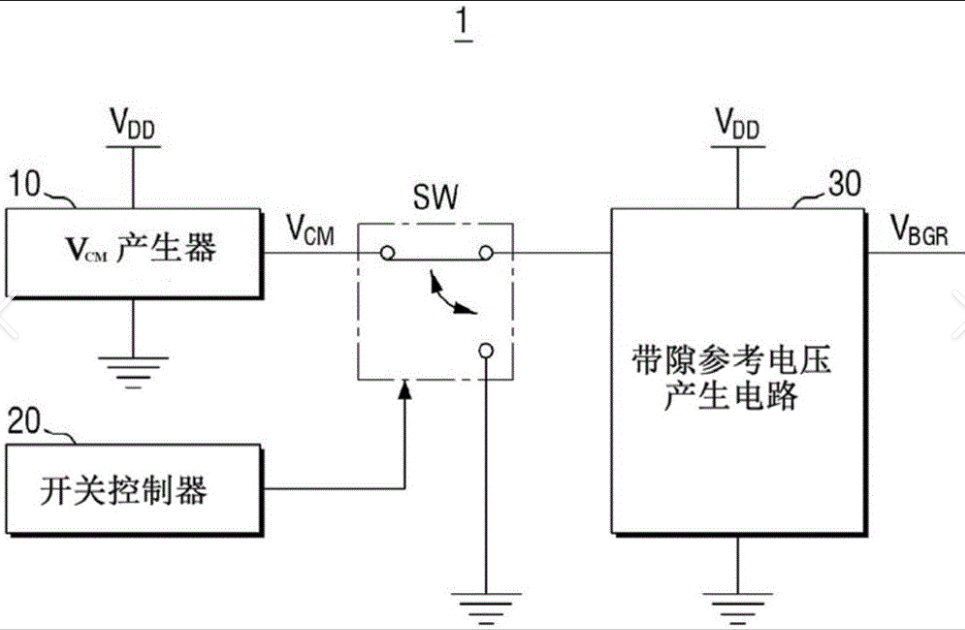

在这里插入图片描述

电子元件（如LDO、ADC/DAC、比较器、电源管理芯片等）内部的参考电压，核心目标是生成高精度、低温度漂移、不受外部输入电压/负载波动影响的稳定电压值，其获取方式可细化为三大类，各类原理、特点及应用场景如下：

利用半导体器件（二极管、三极管）的固有物理特性，结合电路设计抵消温漂，生成稳定基准，最典型的是“带隙基准”（Band-Gap Reference），也是LDO、高精度芯片的首选方案。

核心原理：
1. 利用三极管PN结的正向压降（Vbe）：常温下硅管Vbe约0.6-0.7V，但其随温度升高会线性下降（温度系数约-1.5mV/℃）；
2. 同时利用电阻的热电压（VT）：VT与绝对温度成正比（温度系数约+0.086mV/℃）；
3. 通过运放和电阻网络，将“负温漂的Vbe”与“正温漂的VT”按比例叠加，抵消总温度漂移，最终输出一个接近“硅的带隙能量对应的电压”（约1.25V，常温下）。
特点：
- 精度高（典型误差±0.1%-±1%）、温漂低（可做到1-10ppm/℃）；
- 无需外部元件，集成在芯片内部，成本可控；
应用场景：LDO的核心基准、高精度ADC/DAC、工业级传感器信号调理电路。

依赖芯片内部高精度、低温漂的电阻网络，对已初步稳定的电压（如芯片内部的预稳压电压、外部输入的固定电压）进行分压，得到固定比例的参考值，本质是“比例稳定”而非“绝对电压稳定”，需搭配前级稳定电路使用。

核心原理：
1. 前级先通过简单稳压（如低压差线性调整、齐纳管初步稳压）得到一个“基础稳定电压V_in”；
2. 内部集成一组匹配度高的电阻（如薄膜电阻、激光微调电阻），按预设比例（如R1/(R1+R2)）对V_in分压，输出V_ref = V_in × (R1/(R1+R2))；
3. 关键是通过电阻匹配工艺（如同一硅片上制作电阻，保证温度系数一致），避免温度变化导致分压比例偏移。
特点：
- 结构简单、成本低；
- 精度依赖前级V_in的稳定性和电阻匹配度，绝对精度低于带隙基准（误差通常±5%-±10%）；
应用场景：低成本比较器、简易电源监控电路（如过压/欠压检测）、对精度要求不高的消费类电子（如玩具、普通家电）。

通过在芯片内部集成“本身具备稳定电压特性的元件”，直接输出固定参考值，本质是“集成外部专用基准元件”，多用于对精度要求极高的场景。

常见类型及原理：
1. 集成齐纳二极管（Zener Diode）：
  齐纳管工作在反向击穿区时，两端电压（齐纳电压Vz）基本稳定（不受电流小范围波动影响）；芯片内部给齐纳管串联限流电阻，提供合适的反向电流，直接取Vz作为参考电压（常见Vz为2.5V、5V、10V）。
2. 集成专用基准芯片（如REF系列内核）：
  部分高端芯片（如高精度数据采集芯片）会直接将“独立基准芯片”的核心电路（如带隙基准+缓冲放大）集成进去，输出更高精度的参考电压（如2.048V、4.096V，适配ADC的满量程）。
特点：
- 精度极高（误差可低至±0.01%）、温漂极小（<1ppm/℃）；
- 成本较高，占用芯片面积更大；
应用场景：军工级ADC/DAC、精密仪器（如示波器、万用表）、医疗设备（如血糖检测仪）。

Type-C口对于BMS（电池管理系统）有诸多好处，主要体现在以下几个方面：

快速充电：Type-C接口支持更高的功率输出，最高可达100W。这对于电动车或储能系统等需要大容量电池充电的应用十分重要。通过Type-C接口连接BMS，可以实现更快速的充电，提高电池的充电效率和便利性，减少充电等待时间。
数据传输和监测：Type-C接口不仅可以传输电力，还能传输数据。BMS可以通过Type-C接口直接与计算机、智能手机等设备连接，实时传输电池的状态、温度、电压等数据信息，便于对电池性能进行监测，及时发现电池存在的问题，进行有效的电池管理和故障诊断。
多功能性和可扩展性：Type-C接口支持多种协议，包括通用的USB协议、显示协议和高速传输协议等。这为BMS提供了更多的功能和扩展选项，例如BMS可以通过Type-C接口连接外部显示器，实时显示电池状态信息，或者连接其他设备进行数据分析等，满足不同应用场景的需求。
便捷的连接：Type-C接口具有可逆插拔的特点，插头可以任意方向插入，无需担心插入方向错误，使得连接BMS更加方便快捷，减少了因错误插入而导致接口或设备损坏的可能性，提高了使用效率和用户体验。
