img：需要进行轮廓检测的输入图像（必须是二值图像）
mode：轮廓的检索模式，常用的有以下四种：
- cv2.RETR_EXTERNAL：只检测外轮廓，忽略所有子轮廓
- cv2.RETR_LIST：检测所有轮廓，但不建立等级关系
- cv2.RETR_CCOMP：返回所有轮廓，仅建立两级层次结构（外轮廓为第 1 级，内部中空轮廓为第 2 级）
- cv2.RETR_TREE：返回所有轮廓，建立完整的层级组织结构
method：轮廓的近似方法：
- cv2.CHAIN_APPROX_NONE：存储所有的轮廓点
- cv2.CHAIN_APPROX_SIMPLE：压缩模式，只保留轮廓方向的终点坐标（如矩形仅保留 4 个顶点）

返回值说明：

image：处理后的图像（与输入图像相关）
contours：包含所有轮廓的列表，每个轮廓是由边界点坐标 (x,y) 组成的 numpy 数组
hierarchy：轮廓的层次结构，每个元素是包含 4 个值的数组 [Next, Previous, First Child, Parent]，分别表示：
- Next：同一层级的下一条轮廓
- Previous：同一层级的上一条轮廓
- First Child：当前轮廓的第一条子轮廓
- Parent：当前轮廓的父轮廓

注意：在新版 OpenCV（如 4.x 版本）中，该函数返回值为 (contours, hierarchy)，可使用 contours = cv2.findContours(...)[-2] 兼容不同版本。

三、轮廓检测实战步骤

1. 图像预处理（灰度化与二值化）

轮廓检测前必须进行预处理，将彩色图像转为灰度图，再进一步转为二值图：

import cv2

# 读取原图
phone = cv2.imread('phone.png')
# 转为灰度图

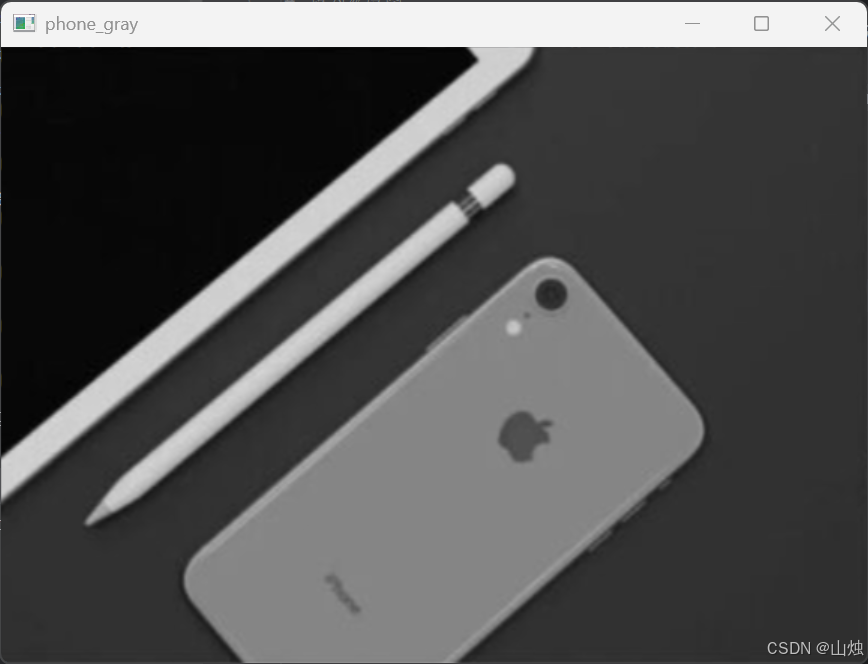

phone_gray = cv2.cvtColor(phone, cv2.COLOR_BGR2GRAY)
# 二值化处理（阈值 120，最大值 255，二值化方式）

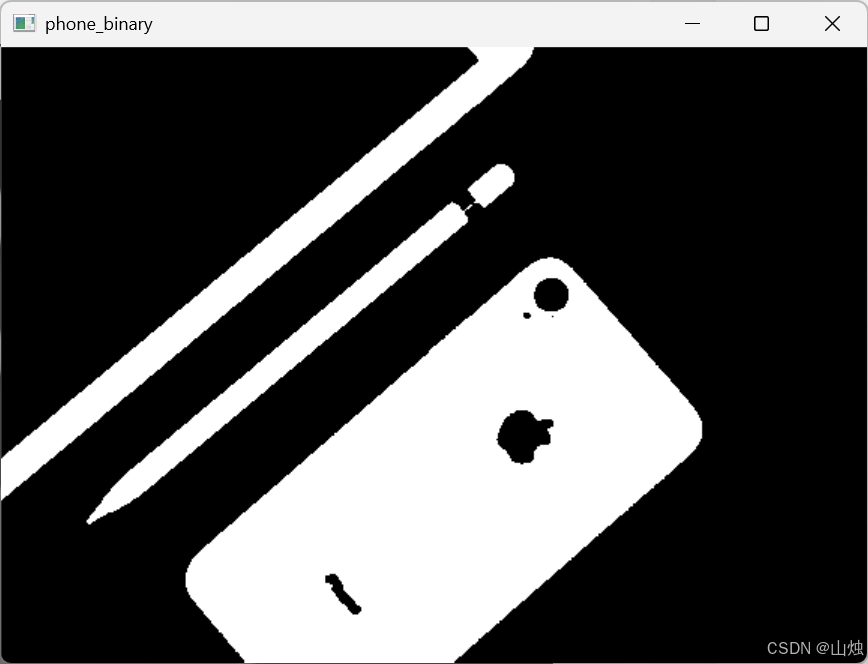

ret, phone_binary = cv2.threshold(phone_gray, 120, 255, cv2.THRESH_BINARY)

# 显示处理结果
cv2.imshow('phone_gray', phone_gray)
cv2.imshow('phone_binary', phone_binary)
cv2.waitKey(0)

2. 查找轮廓

使用 cv2.findContours() 函数检测轮廓：

# 查找轮廓（建立完整层级，压缩轮廓点）
_, contours, hierarchy = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

# 打印轮廓信息
print("轮廓层次结构：", hierarchy)
print("轮廓数量：", len(contours))

轮廓层次结构： [[[ 6 -1  1 -1]
  [ 2 -1 -1  0]
  [ 3  1 -1  0]
  [ 4  2 -1  0]
  [ 5  3 -1  0]
  [-1  4 -1  0]
  [ 7  0 -1 -1]
  [ 8  6 -1 -1]
  [-1  7 -1 -1]]]
轮廓数量： 9

3. 绘制轮廓

通过 cv2.drawContours() 函数可以将检测到的轮廓绘制在图像上：

# 函数语法
# cv2.drawContours(image, contours, contourIdx, color, thickness)

# 复制原图避免修改原图
image_copy = phone.copy()
# 绘制所有轮廓（contourIdx=-1），绿色(0,255,0)，线宽 2

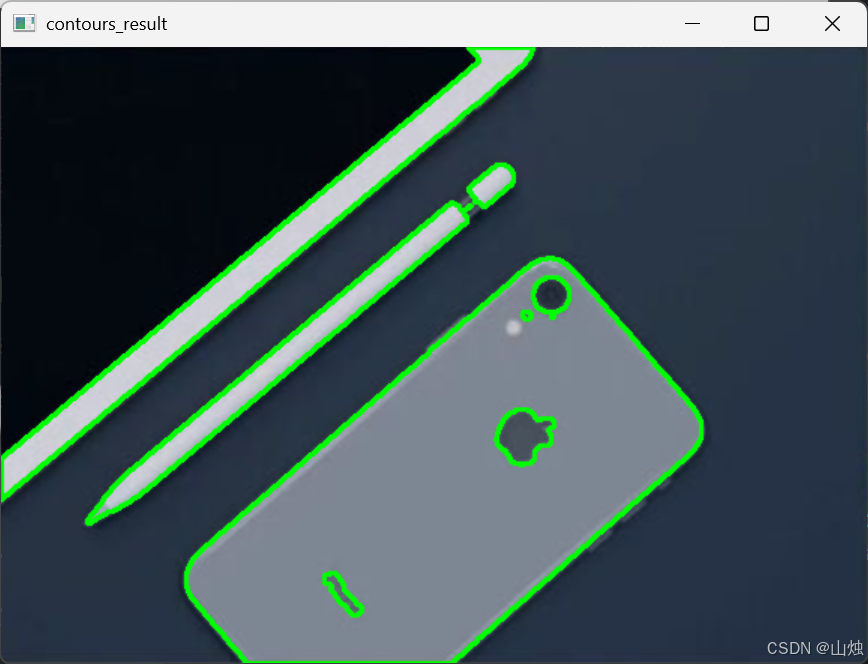

cv2.drawContours(image_copy, contours, -1, (0,255,0), 2)
cv2.imshow('contours_result', image_copy)
cv2.waitKey(0)

四、轮廓的常用属性与操作

1. 轮廓面积与周长

轮廓面积：使用 cv2.contourArea() 计算
轮廓周长：使用 cv2.arcLength() 计算（参数 closed=True 表示闭合轮廓）

# 计算第一个轮廓的面积
area_0 = cv2.contourArea(contours[0])
print("第一个轮廓的面积：", area_0)

# 计算第一个轮廓的周长
length = cv2.arcLength(contours[0], closed=True)
print("第一个轮廓的周长：", length)

第一个轮廓的面积： 50716.5
第一个轮廓的周长： 952.4377244710922

2. 轮廓筛选与排序

可以根据轮廓面积等属性筛选特定轮廓，或对轮廓进行排序：

# 筛选面积大于 10000 的轮廓
large_contours = []
for cnt in contours:
    if cv2.contourArea(cnt) > 10000:
        large_contours.append(cnt)

# 绘制筛选后的轮廓
image_copy = phone.copy()
cv2.drawContours(image_copy, large_contours, -1, (0,255,0), 3)
cv2.imshow('contours_larger_10000', image_copy)
cv2.waitKey(0)

# 按面积降序排序，取最大面积的轮廓
largest_cnt = sorted(contours, key=cv2.contourArea, reverse=True)[0]
image_copy = phone.copy()
cv2.drawContours(image_copy, [largest_cnt], -1, (0,255,0), 3)
cv2.imshow('largest_contour', image_copy)
cv2.waitKey(0)

3. 轮廓的外接形状

可以计算轮廓的外接圆和最小外接矩形：

# 以外接圆为例（选取第三个轮廓）
cnt = contours[2]
# 计算外接圆
(x, y), r = cv2.minEnclosingCircle(cnt)
# 绘制外接圆

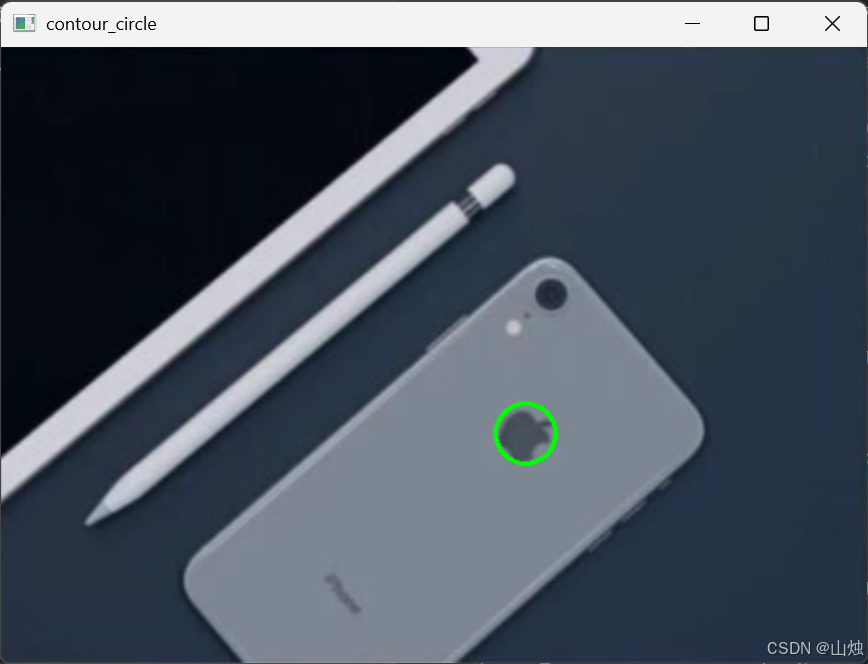

phone_circle = cv2.circle(phone, (int(x), int(y)), int(r), (0,255,0), 2)
cv2.imshow('contour_circle', phone_circle)
cv2.waitKey(0)

# 计算最小外接矩形
x, y, w, h = cv2.boundingRect(cnt)
# 绘制矩形

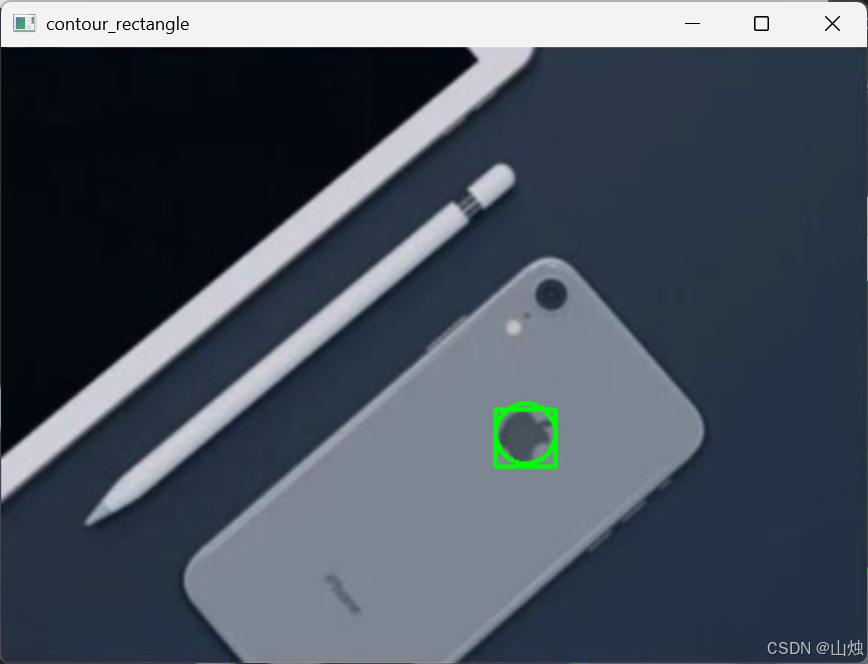

phone_rect = cv2.rectangle(phone, (x, y), (x+w, y+h), (0,255,0), 2)
cv2.imshow('contour_rectangle', phone_rect)
cv2.waitKey(0)

4. 轮廓近似

使用 cv2.approxPolyDP() 函数可以对轮廓进行近似处理，简化轮廓形状：

# 函数语法
# approx = cv2.approxPolyDP(curve, epsilon, closed)

# 计算近似精度（取轮廓周长的 0.01 倍）
epsilon = 0.01 * cv2.arcLength(contours[0], True)
# 对第一个轮廓进行近似
approx = cv2.approxPolyDP(contours[0], epsilon, True)

# 对比原始轮廓与近似轮廓的点数量
print("原始轮廓点数量：", contours[0].shape[0])
print("近似轮廓点数量：", approx.shape[0])

# 绘制近似轮廓
phone_new = phone.copy()
cv2.drawContours(phone_new, [approx], -1, (0,255,0), 3)
cv2.imshow('contour_approx', phone_new)
cv2.waitKey(0)

原始轮廓点数量： 235
近似轮廓点数量： 8

其中，epsilon 参数决定了近似精度：值越小，近似结果越接近原始轮廓；值越大，轮廓越简化。

五、总结

本文详细介绍了 OpenCV 中轮廓检测的核心技术，包括轮廓检测的预处理步骤、cv2.findContours() 函数的使用、轮廓绘制方法以及轮廓的各种属性计算与操作（面积、周长、筛选、排序、外接形状、轮廓近似等）。

轮廓检测在目标识别、图像分割、物体测量等领域有着广泛的应用，掌握这些基础操作是进行更复杂计算机视觉任务的前提。实际应用中，需要根据具体场景选择合适的轮廓检索模式和近似方法，以达到最佳的检测效果。
