android中常见布局及其约束

0 布局的定义

布局可以理解为一种​​容器​​，用于​​组织与排列界面上的控件​​。

• 布局是一个相框，控件就是你要展示的照片。•

• 你（布局规则）决定这些照片怎么排列：是从上到下整齐放（LinearLayout），还是自由定位（ConstraintLayout），还是全部叠在一起（FrameLayout）。

🔹 ​​布局的本质是树状结构​​：一个布局可以包含多个子布局或控件，子布局又可以继续嵌套，从而形成复杂的 UI 结构。

🧠 ​​常见问题：为什么别人写的布局能实现效果，我的却不行？​​

很多时候是因为对​​布局类型及其属性规则​​不了解，尤其是某些属性是由​​父布局决定的​​，而不是通用的。

一、布局中的属性来源分类

我们在 XML 布局文件中写的各种属性，大致可以分为以下两类：

✅ 1. 来自 ​​View 本身​​ 的属性（通用属性，大多数控件都支持）

这些属性是 ​​Android 控件共有的基本属性​​，比如：

android:id：为控件设置唯一标识符

android:layout_width：控件的宽度（如 match_parent, wrap_content）

android:layout_height：控件的高度

android:text：文本内容（TextView、Button 等）

android:textSize：字体大小

android:background：背景颜色或图片

android:padding/ android:margin：内边距和外边距

android:textColor：文字颜色

📌 这些属性在任何控件中基本都有效，因为它们定义在 android.view.View或其子类中。

✅ 2. 来自 ​​父布局的 LayoutParams​​（布局参数，取决于当前控件所在的父布局类型）

这些属性 ​​不是控件本身的属性，而是由父布局决定的布局行为​​，比如：

layout_gravity（在某些布局中控制控件在其父容器中的对齐方式）

layout_centerInParent（居中，但只有特定父布局支持）

layout_weight（权重，LinearLayout 特有）

layout_below, layout_toRightOf（RelativeLayout 特有）

app:layout_constraintXXX（ConstraintLayout 特有）

⚠️ ​​重要提醒：​​

如果你在一个布局中使用了 ​​只属于某种父布局的属性，但该控件的实际父布局并不支持它，那么这个属性虽然不会报错，但也不会生效！​​

例如：在 ConstraintLayout中使用 layout_centerInParent是无效的，因为它是 RelativeLayout的属性

如下面两张图，layout_centerInParent在父布局RelativeLayout中是生效的，但是在ConstraintLayout中不会报错，但是不会生效。

实际中我们在判断这个布局是否有这个属性可以通过这个方式，只要在android studio中能显示，说明就有这个属性。

二  常见布局体系总栏（详细参数去andorid官网学习）

2.1 LinearLayout （线性叠加布局）：

• 垂直方向：下一个子控件从上一个控件的底部开始排列

• 水平方向：下一个子控件从上一个控件的右边开始排列

方法1：在xml中并且布局，然后直接在代码中加载

1.1.1 直接在Java中实现布局，不使用xml

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // 1. 创建 RelativeLayout 作为根布局
        RelativeLayout relativeLayout = new RelativeLayout(this);
        relativeLayout.setLayoutParams(new RelativeLayout.LayoutParams(
                RelativeLayout.LayoutParams.MATCH_PARENT,
                RelativeLayout.LayoutParams.MATCH_PARENT
        ));
        relativeLayout.setBackgroundColor(Color.WHITE);
        // 2. 创建 LinearLayout 并设置属性
        LinearLayout linearLayout = new LinearLayout(this);
        linearLayout.setOrientation(LinearLayout.VERTICAL);
        linearLayout.setPadding(16, 16, 16, 16);
        linearLayout.setBackgroundColor(0xFF03A9F4); // holo_blue_light

        // 3. 添加子控件
        TextView textView = new TextView(this);
        textView.setText("我是居中的");
        textView.setTextSize(18);
        textView.setTextColor(Color.WHITE);
        linearLayout.addView(textView);
        Button button = new Button(this);
        button.setText("点我");
        linearLayout.addView(button);

        // 4. 设置 LinearLayout 在 RelativeLayout 中居中
        RelativeLayout.LayoutParams llParams = new RelativeLayout.LayoutParams(
                RelativeLayout.LayoutParams.WRAP_CONTENT,
                RelativeLayout.LayoutParams.WRAP_CONTENT
        );
        llParams.addRule(RelativeLayout.CENTER_IN_PARENT, RelativeLayout.TRUE);
        linearLayout.setLayoutParams(llParams);
        // 5. 把 LinearLayout 添加到 RelativeLayout
        relativeLayout.addView(linearLayout);
        // 6. 设置 Activity 内容为 RelativeLayout
        setContentView(relativeLayout);
    }
}

方法3：可以在 XML 定义布局基础结构，然后在 Java 中动态修改或添加控件

1.2 RelativeLayout（相对布局）

✅ 核心特点：

子控件通过​​相对位置​​来排列（比如相对于父布局，或相对于其他控件）

支持诸如 layout_alignParentTop, layout_below, layout_toRightOf等属性

​​灵活性强，但复杂布局容易难以维护​

1.3 FrameLayout（帧布局）

✅ 核心特点：

​​所有子控件默认都堆叠在左上角（0,0）位置​​

后添加的控件会覆盖在先添加的控件之上（常用于叠加显示），

• 可以通过 android:layout_gravity 或 FrameLayout.LayoutParams.gravity 控制子控件在父容器中的位置

• 常见值：center、top|left、bottom|right 等

通常用来显示​​单个全屏控件​​

🎯 适用场景：

显示单一内容，比如全屏的图片、视频播放器

实现​​层叠效果​​（比如浮动按钮盖在内容上方）

用作 ​​Fragment 的容器​

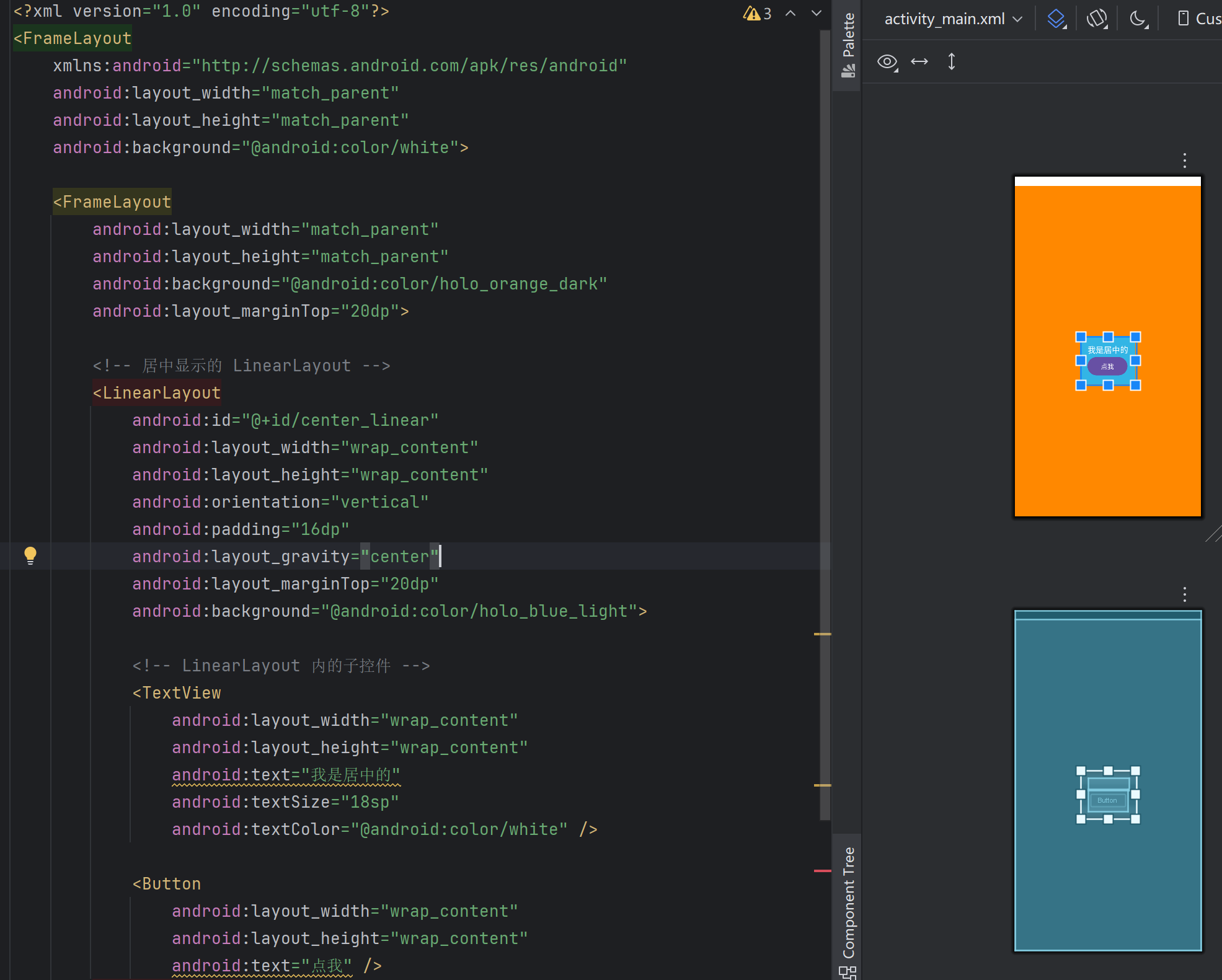

举个例子，下面这个就是framelayout从zuos左上角开始叠加的布局

1.4 ConstraintLaout（约束布局）

ConstraintLayout 功能抢到，可以替代 LinearLayout、RelativeLayout、FrameLayout 等组合布局，主要特点如下：

✅ 核心特点：

通过​​控件之间的约束关系（Constraints）​​来定位，而不是嵌套

支持百分比定位、居中、偏移、链条（Chains）、屏障（Barrier）、Guideline 等高级功能

​​官方推荐用于替代多层嵌套的 LinearLayout / RelativeLayout​​

支持在 Android Studio 的 ​​布局编辑器中可视化拖拽约束​​

🎯 适用场景：

构建​​复杂且响应式的 UI​​

需要精确控制控件位置与对齐

希望减少布局嵌套层级，提升渲染性能

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:background="@android:color/white">
        <!-- 居中显示的 LinearLayout -->
        <LinearLayout
            android:id="@+id/center_linear"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            android:padding="16dp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            android:background="@android:color/holo_blue_light"
            tools:ignore="MissingConstraints">
            <!-- LinearLayout 内的子控件 -->
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我是居中的"
                android:textSize="18sp"
                android:textColor="@android:color/white" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="点我" />
        </LinearLayout>

    <LinearLayout
        android:id="@+id/center_linear1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        android:padding="16dp"
        app:layout_constraintStart_toStartOf="@id/center_linear"
        app:layout_constraintTop_toBottomOf="@id/center_linear"
        android:background="@android:color/holo_green_light"
        >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="居中的下面"
            android:textSize="18sp"
            android:textColor="@android:color/white" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="点我" />
    </LinearLayout>
</androidx.constraintlayout.widget.ConstraintLayout>

✅ 提示：

使用 app:layout_constraintXXX来定义控件间的约束关系

ConstraintLayout强大之处在于不用嵌套也能实现复杂布局

tip：

如果在 XML 和 Java 代码中都对同一个控件设置了相同属性，​​后设置的会覆盖前者​

所有的布局与属性设置，都是在 setContentView()之后才会真正生效嵌套太深会影响性能与渲染速度，

尽量使用 ConstraintLayout减少布局层级
