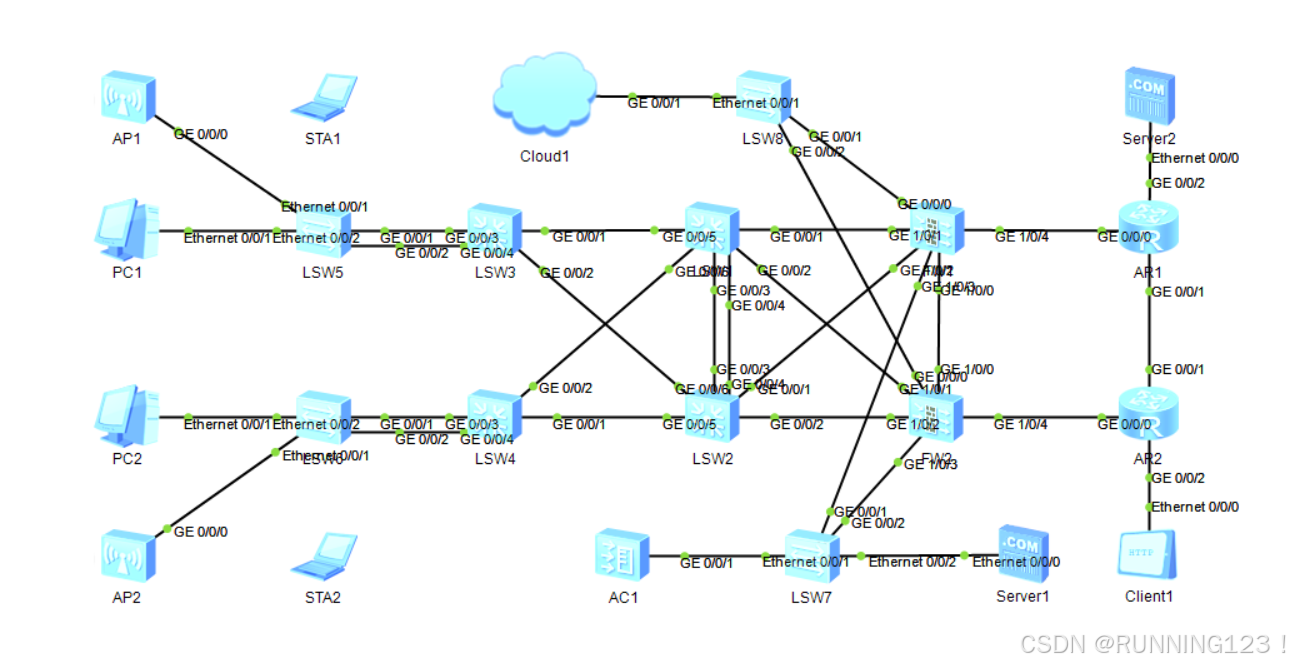

1.IP及VLAN规划情况
设备 |
接口 |
IP |
vlan |
备注 |
AR1 |
g0/0/0 |
1.1.1.2/28 |
PPPOE |
|
g0/0/1 |
3.3.3.1/30 |
|||
g0/0/2 |
114.114.114.254/24 |
|||
AR2 |
g0/0/0 |
2.2.2.2/28 |
DHCP |
|
g0/0/1 |
3.3.3.2/30 |
|||
g0/0/2 |
100.100.100.254/24 |
|||
FW1 |
g1/0/0 |
10.0.0.1/30 |
trust |
|
g1/0/1 |
10.2.2.2/29 |
trust |
||
g1/0/2 |
10.3.3.2/29 |
trust |
||
g1/0/3 |
10.1.1.2/24 |
dmz |
||
g1/0/4 |
PPPOE |
Dialer1/untrust |
||
Loopback1 |
10.10.10.1/32 |
|||
FW2 |
g1/0/0 |
10.0.0.2/30 |
trust |
|
g1/0/1 |
10.2.2.3/29 |
trust |
||
g1/0/2 |
10.3.3.3/29 |
trust |
||
g1/0/3 |
10.1.1.3/29 |
dmz |
||
g1/0/4 |
DHCP |
untrust |
||
Loopback1 |
10.10.10.2/32 |
|||
LSW1 |
g0/0/1-2 |
10.2.2.4/29 |
2 |
|
g0/0/3-4 |
10.4.4.1/30 |
4 |
Eth-trunk1 |
|
g0/0/5 |
10.5.5.2/29 |
5 |
||
g0/0/6 |
10.6.6.2/29 |
6 |
||
Loopback1 |
10.10.10.3/32 |
|||
LSW2 |
g0/0/1-2 |
10.3.3.4/29 |
3 |
|
g0/0/3-4 |
10.4.4.2/30 |
4 |
Eth-trunk1 |
|
g0/0/5 |
10.5.5.3/29 |
5 |
||
g0/0/6 |
10.6.6.3/29 |
6 |
||
Loopback1 |
10.10.10.4/32 |
|||
LSW3 |
g0/0/1-2 |
10.5.5.4/29 |
5 |
|
g0/0/3-4 |
192.168.10.254/24 |
10 |
Eth-trunk1 |
|
Loopback1 |
10.10.10.5/32 |
|||
LSW4 |
g0/0/1-2 |
10.6.6.4/29 |
6 |
|
g0/0/3-4 |
192.168.20.254/24 |
20 |
Eth-trunk1 |
|
Loopback1 |
10.10.10.6/32 |
|||
LSW5 |
g0/0/1-2 |
192.168.10.253/24 |
10 |
Eth-trunk1 |
LSW6 |
g0/0/1-2 |
192.168.20.253/24 |
20 |
Eth-trunk1 |
2.STP设计
MSTP name ： mstp |
|||
实例 |
VLAN |
根桥 |
备份根桥 |
1 |
5，10 |
LSW1 |
LSW2 |
2 |
6，20 |
LSW2 |
LSW1 |
3 |
2 |
||
4 |
3 |
||
5 |
4 |
||
3.LSW1和LSW2的VRRP基础设计
设备 |
VRID |
Virtual-IP |
优先级 |
vlan |
LSW1 |
1 |
10.5.5.1 |
120 |
5 |
2 |
10.6.6.1 |
100 |
6 |
|
LSW2 |
1 |
10.5.5.1 |
100 |
5 |
2 |
10.6.6.1 |
120 |
6 |
4.防火墙hrp设计
模式：负载均衡
心跳线：G1/0/0
VRID |
Virtual-IP |
主设备 |
接口 |
1 |
10.1.1.1 |
FW1 |
G1/0/3 |
2 |
10.2.2.1 |
FW1 |
G1/0/1 |
3 |
10.3.3.1 |
FW2 |
G1/0/2 |
5.路由设计
协议：OSPF |
||
区域 |
设备 |
接口 |
AREA 0 |
FW1/FW2 |
除untrust所有接口 |
LSW1 |
vlan 2,4 Loopback1 |
|
LSW2 |
vlan 3,4 Loopback1 |
|
AREA1 |
LSW1，LSW3 |
vlan5 |
AREA2 |
LSW2，LSW4 |
vlan6 |
协议：RIP |
||
进程 |
设备 |
接口 |
1 |
AR1/AR2 |
G0/0/1 |
6.路由优化及拓展
(1)LSW3、LSW4：ospf引入直连路由。
(2)配置静态默认路由：
设备 |
下一跳 |
FW1 |
Dialer1 |
FW2 |
DHCP |
LSW1 |
vlan2虚拟IP |
LSW2 |
vlan3虚拟IP |
LSW3 |
vlan5虚拟IP |
LSW4 |
vlan6虚拟IP |
LSW5 |
vlan10 网关 |
LSW6 |
vlan20 网关 |
(3)防火墙和LSW1、LSW2配置ospf主设备的接口cost值5，备用设备的接口为10。
(4)AR1、AR2：RIP引入直连路由。
(5)开启所有OSPF协议设备的bfd探测功能。
7.VRRP可靠性检测(LSW1和LSW2)
(1)上行链路：NQA
设备 |
名称 |
管理员 |
模式 |
源IP |
目的IP |
频率 |
次数 |
LSW1 |
vrrp_5_2 |
admin |
icmp |
10.2.2.4 |
10.2.2.1 |
1/10s |
2 |
LSW2 |
vrrp_6_3 |
admin |
icmp |
10.3.3.4 |
10.3.3.1 |
1/10s |
2 |
(2)下行链路：BFD
设备 |
名称 |
源IP |
目的IP |
模式 |
LSW1 |
1 |
10.5.5.2 |
10.5.5.4 |
auto |
LSW2 |
1 |
10.6.6.2 |
10.6.6.4 |
auto |
8.hrp可靠性相关配置(FW1和FW2)
(1)IP-LINK
设备 |
名称 |
模式 |
目的地址 |
下一跳 |
FW1 |
TO_ISP |
icmp |
www.baidu.com |
Dialer1 |
FW2 |
TO_ISP |
icmp |
www.baidu.com |
G1/0/4 |
(2)OSPF检测：G1/0/0
9.AC+AP无线设计
(1)capwap隧道：vlan1
(2)域模板：
名称：CN 区域：CN
(3)SSID模板：
名称：AP_WIFI1 SSID:AP_WIFI1
名称：AP_WIFI2 SSID:AP_WIFI2
(4)安全模板
名称：AP_WIFI1 密码:AP_WIFI1
名称：AP_WIFI2 密码:AP_WIFI2
(5)VAP模板：
名称：AP_WIFI1 SSID:AP_WIFI1 安全模板：AP_WIFI1
名称：AP_WIFI2 SSID:AP_WIFI2 安全模板：AP_WIFI2
(6)AP组：
名称 |
VAP模板 |
WLAN |
RAIDO |
域模板 |
AP_range_1 |
AP_WIFI1 |
1 |
ALL |
CN |
AP_range_2 |
AP_WIFI2 |
1 |
ALL |
CN |
(7)AP
ID |
AP组 |
AP名称 |
1 |
AP_range_1 |
AP1 |
2 |
AP_range_2 |
AP2 |
10.DHCP设计
设备 |
基于接口 |
DNS |
排除IP |
option |
sub-option |
option’type |
LSW3 |
VLAN10 |
10.10.10.1 10.10.10.2 |
.253 |
43 |
3 |
aniss |
LSW4 |
VLAN20 |
.253 |
43 |
3 |
aniss |
11.DNS设计
(1)FW1和FW2开启dns缓存
(2)FW1和FW2开启dns代理
(3)FW1和FW2静态绑定域名和IP：www.jw.com ==> 10.1.1.253
12.Server配置
(1)Server1开启www功能
(2)Server2开启dns功能（配置www.baidu.com的解析（映射可达的IP地址））
13.NAT设计
(1)FW1和FW2
源区域：trust/dmz
目的区域：untrust
模式：easy-ip
(2)nat server
设备：FW1 协议：www
全局地址：1.1.1.1 内部地址：10.1.1.253
14.安全策略
(1)放行相应区域相应的流量。
15.远程管理设计
(1)内网设备都开启SSH服务，登录名称：huawei，密码：123456
LSW8 和 Cloud 模拟带外管理。
留言：答案已经找不到了，这个一张试卷，如果能做出来，软考网工就基本没什么问题，这种卷子算作比较基础的，基于21~24年软考下午实操题的考试范围做的一张卷子，综合了基础常见的网络协议，路由优化手法，dns部署参考方式，无线ACAP旁挂。遗憾的是没有做dhcp负载，策略路由的设计等。
针对出口链路的设计可以参考下本人的另一篇文章：防火墙 监听技术nqa bfd ip-link 健康检测 pppoe 策略路由 pbr-CSDN博客
