TFT-LCD模块采用了SPI的通讯方式
一般 TFTLCD 模块的使用流程如图：

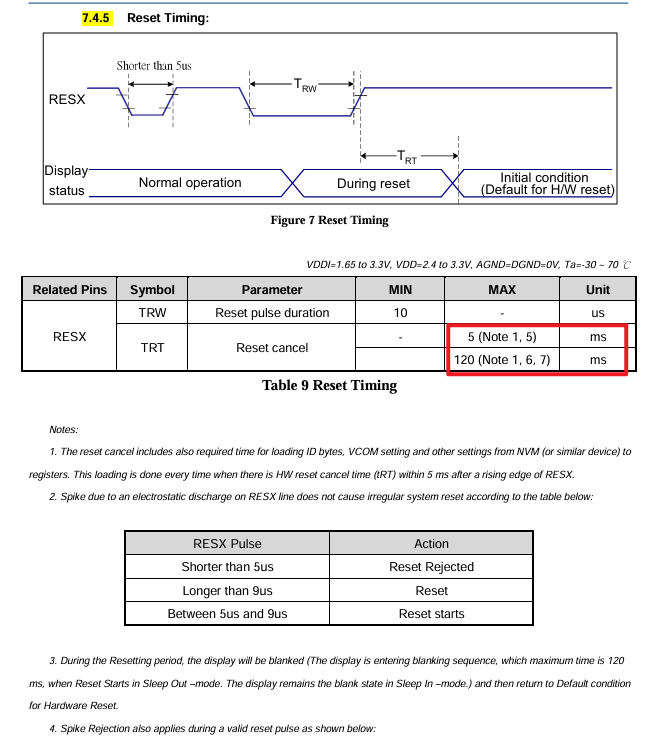

reset
如果reset拉低事件小于5us就会被无视，>=10us就有效，芯片开始执行reset，这需要一点时间
主要是看reset发生的时候是在sleep in还是sleep out
一般上电初始化的时候用sleep out即120ms，最大120ms，芯片就reset完毕，可以开始initialize了

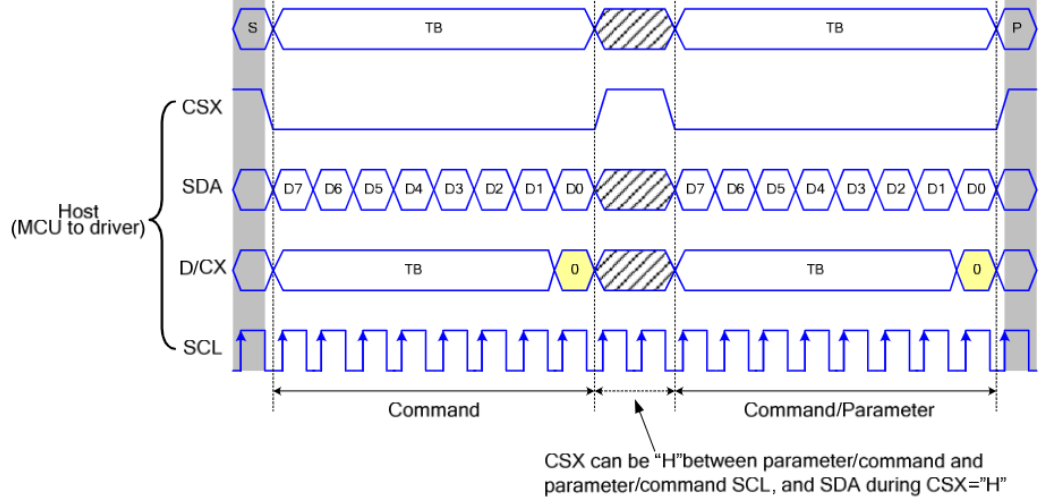

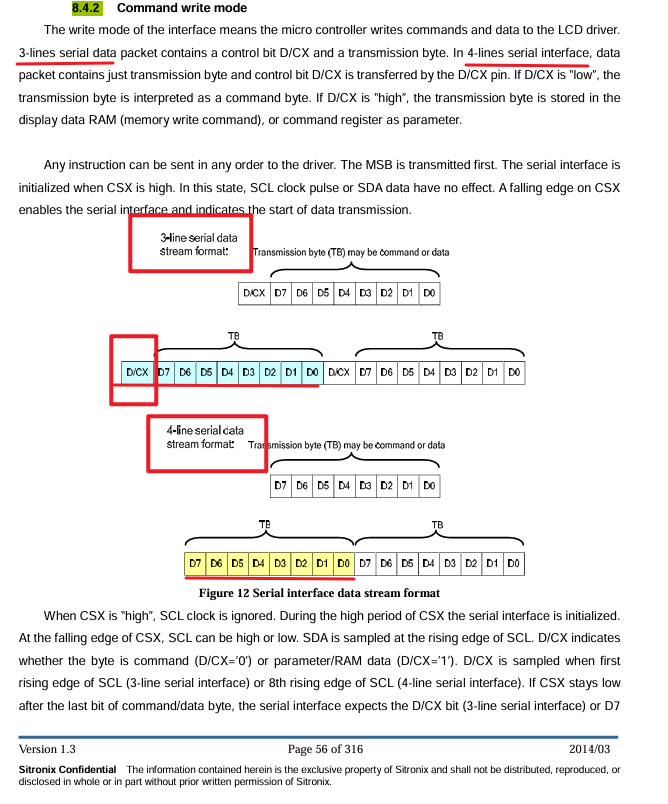

命令写入模式
三线的第一位用来表示CMD或者data
D/CX当为低电平时为传输的字节为命令，当为高电平时，传输字节存储在显示数据的RAM中或命令寄存器。
空闲时SCL为低电平，所以CPOL=0;由于第一个边沿移入数据，第二个边沿移除数据，所以CPHA=0;

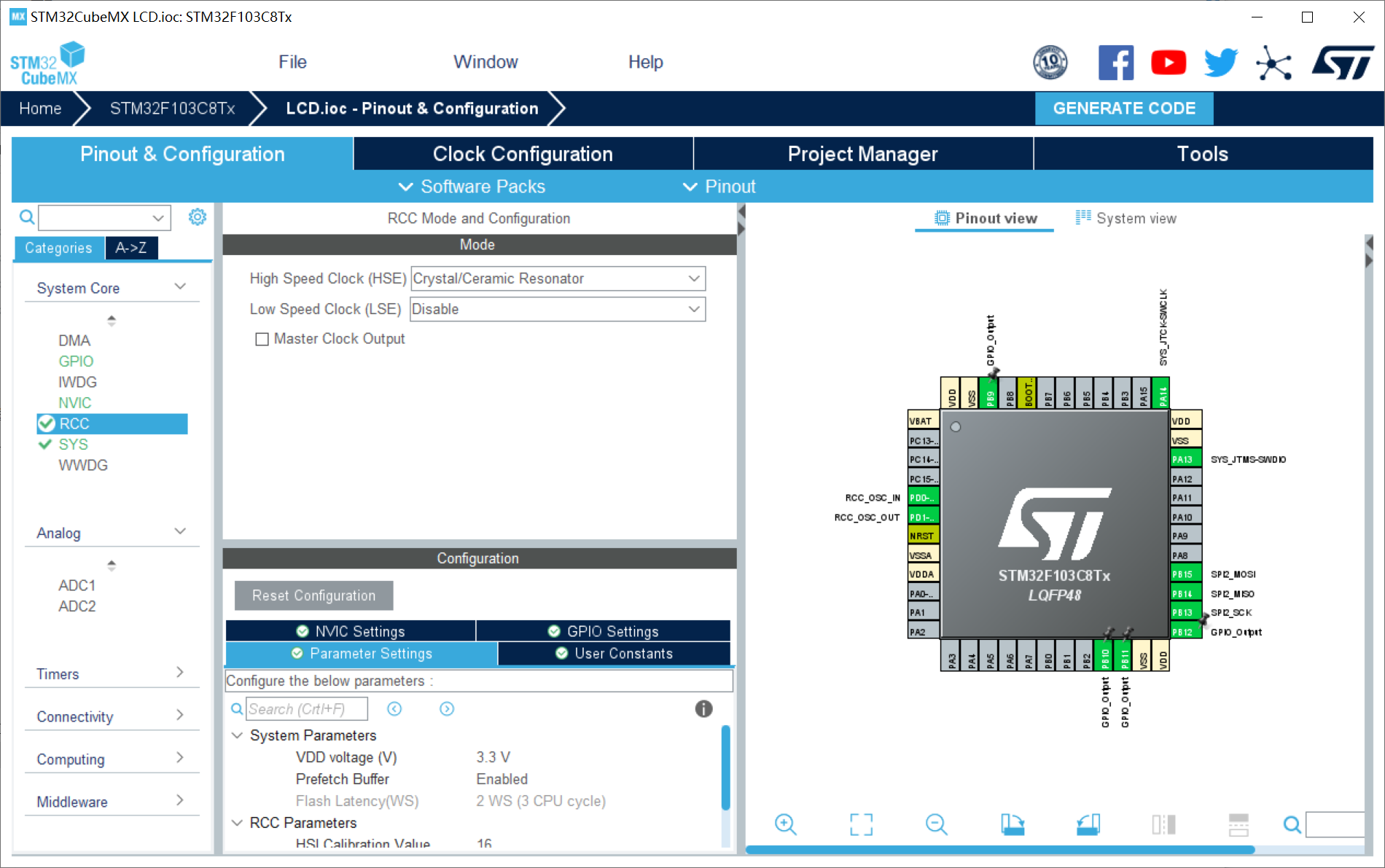

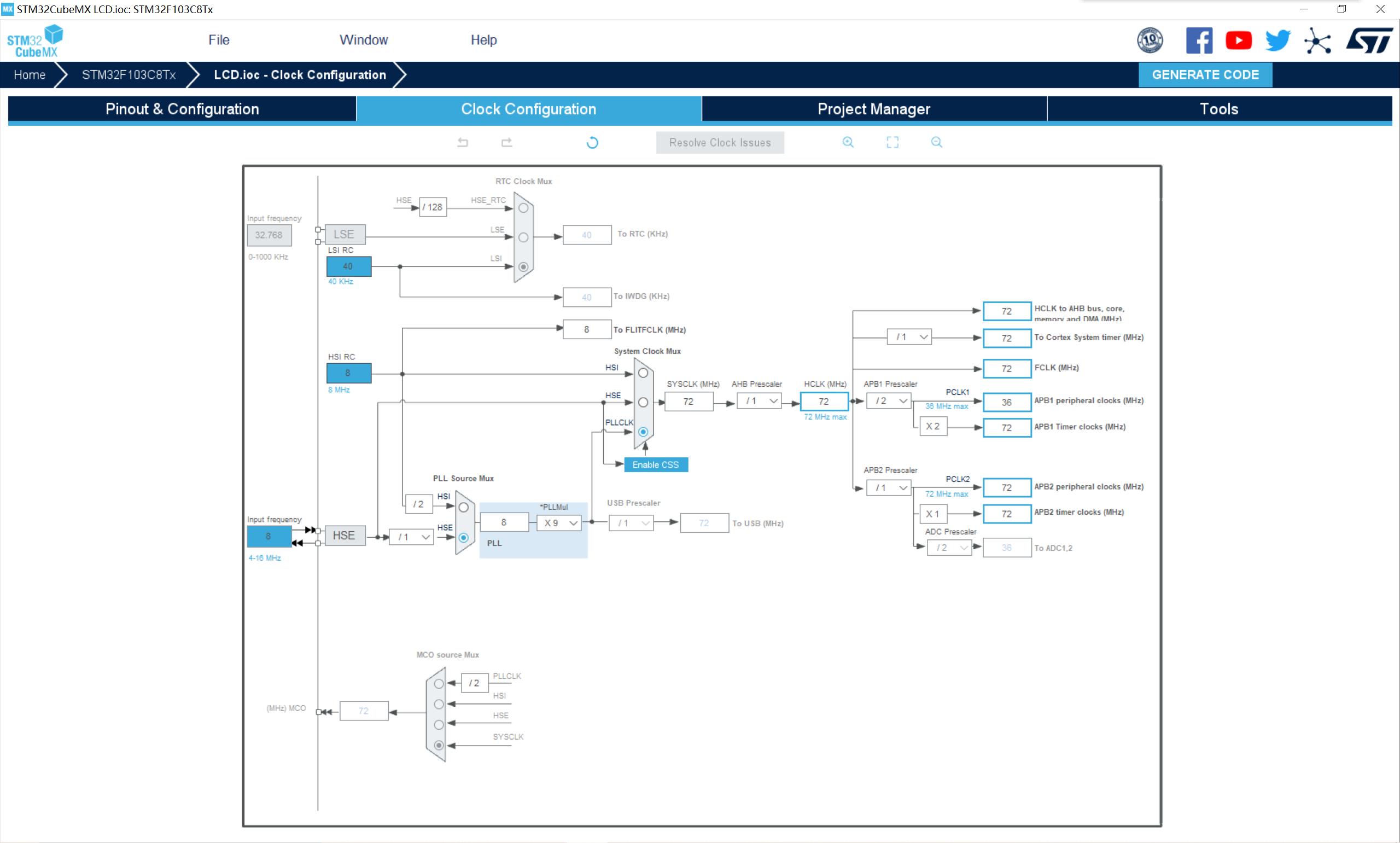

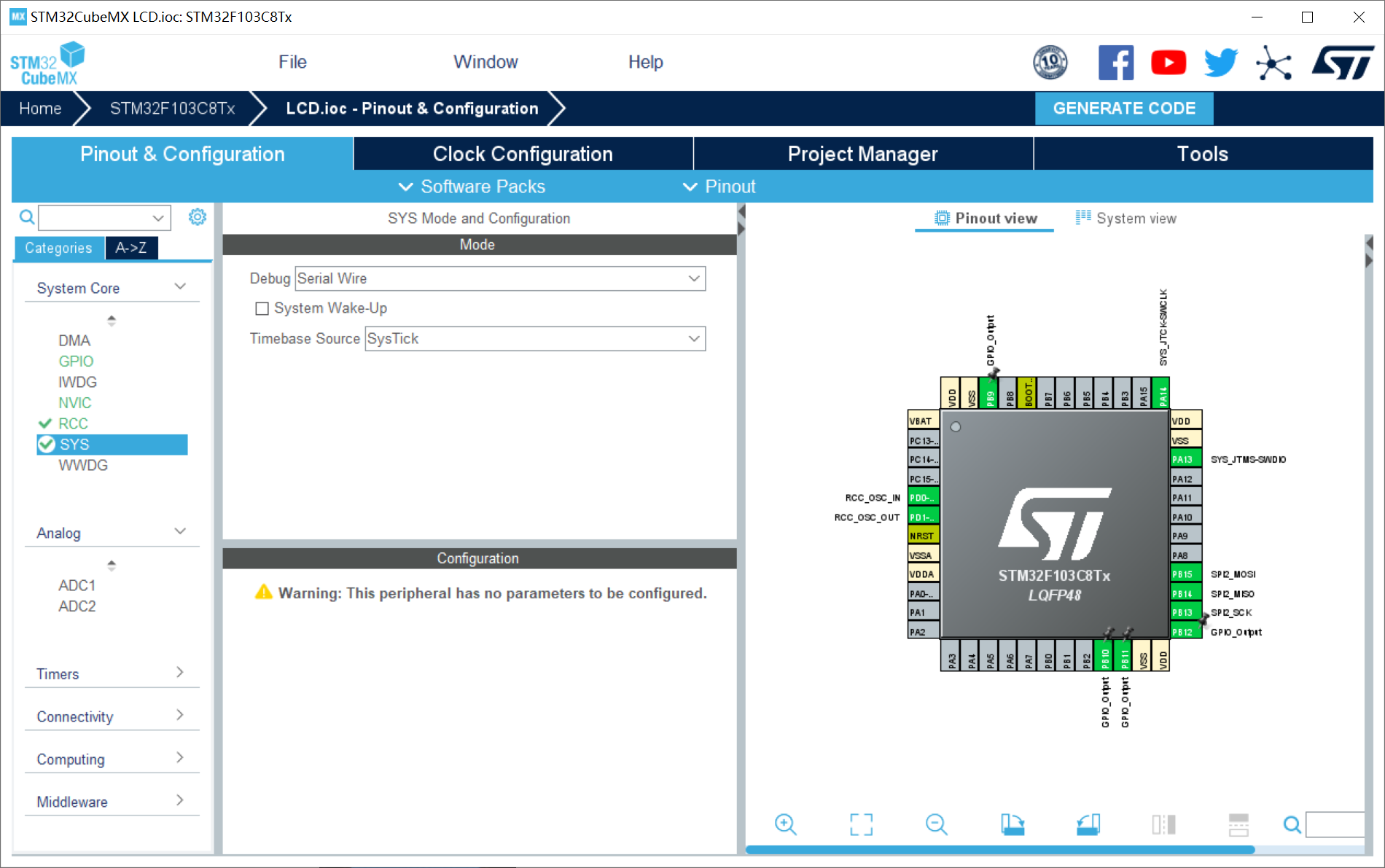

CubexMx配置

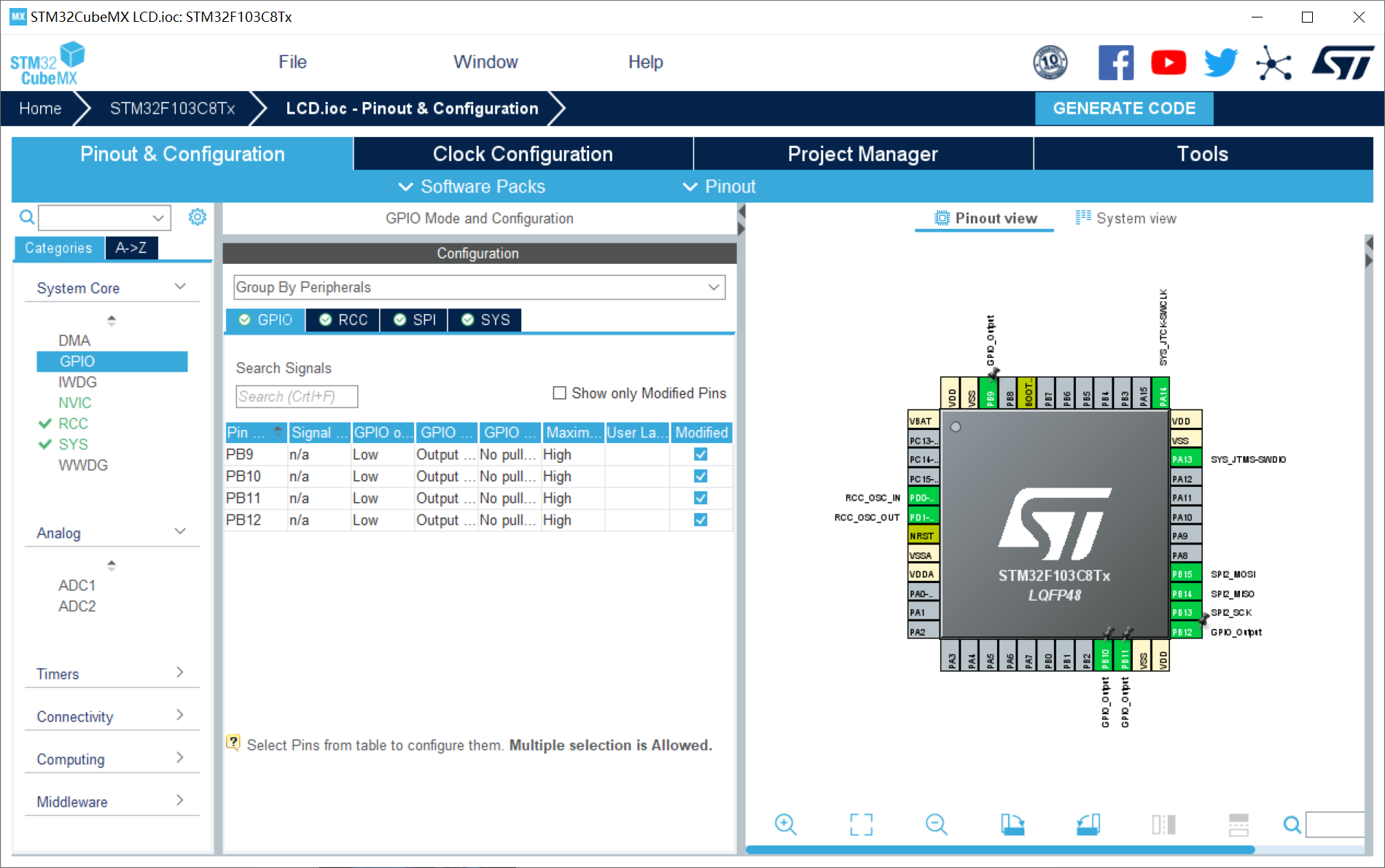

GPIO配置：将PB9，PB10，PB11，PB12都设置为GPIO_OUTPUT,速度为：Hight；

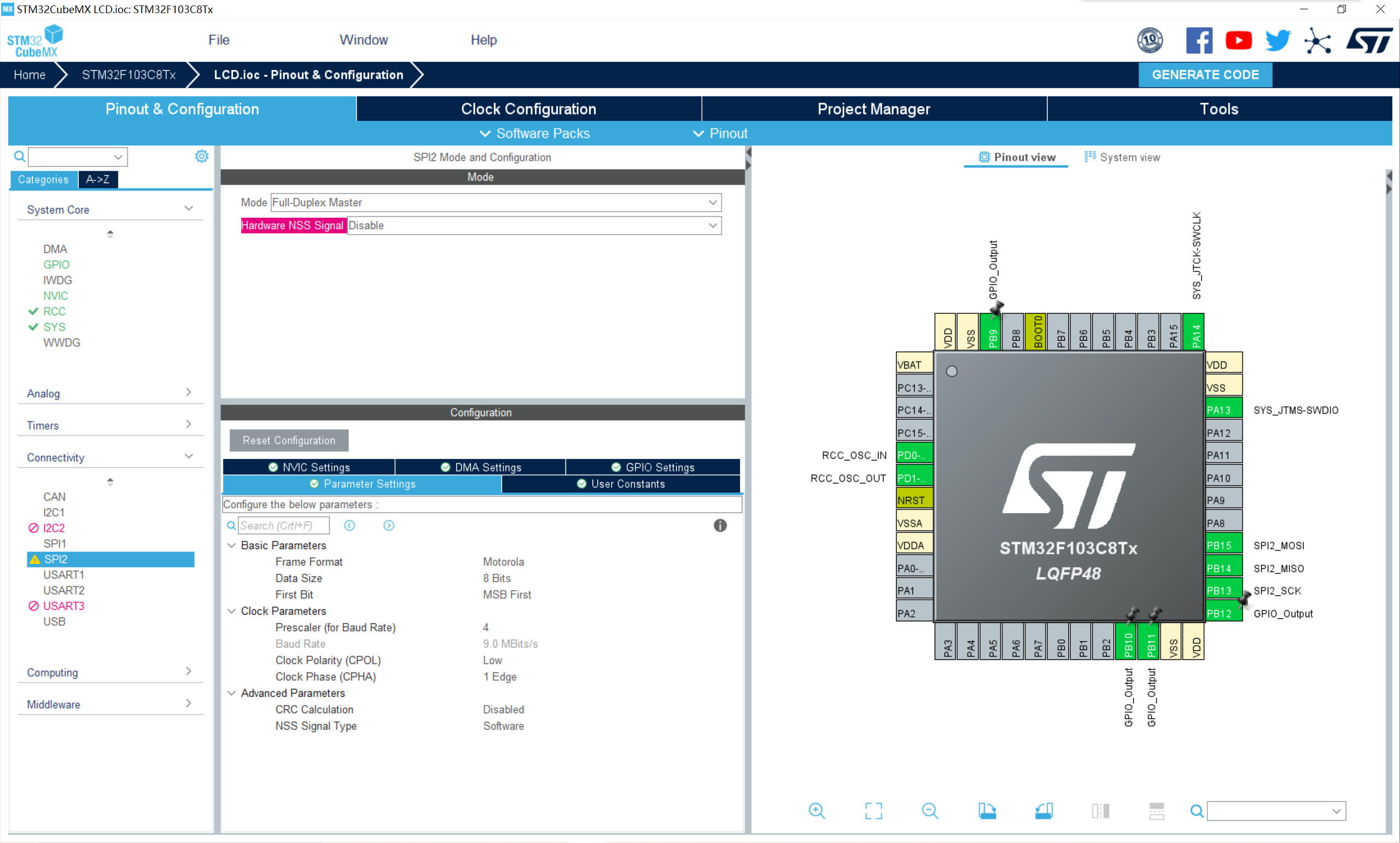

SPI配置：配置使用SPI2作为TFT-LCD通讯方式
lcd.h
#ifndef __LCD_H
#define __LCD_H
#include "main.h"
#define u8 unsigned char
#define u16 unsigned int
/////////////////////////////////////用户配置区///////////////////////////////////
//支持横竖屏快速定义切换
#define USE_HORIZONTAL 0 //定义是否使用横屏 0,不使用.1,使用.
//-----------------------------SPI 总线配置--------------------------------------//
#define USE_HARDWARE_SPI 0 //1:Enable Hardware SPI;0:USE Soft SPI
//-------------------------屏幕物理像素设置--------------------------------------//
#define LCD_X_SIZE 240
#define LCD_Y_SIZE 240
#if USE_HORIZONTAL //如果定义横屏
#define X_MAX_PIXEL LCD_Y_SIZE
#define Y_MAX_PIXEL LCD_X_SIZE
#else
#define X_MAX_PIXEL LCD_X_SIZE
#define Y_MAX_PIXEL LCD_Y_SIZE
#endif
//////////////////////////////////////////////////////////////////////////////////
//片选 0 选中可以通信 1 没选中不能通信
#define LCD_CS_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_11,GPIO_PIN_SET)
#define LCD_CS_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_11,GPIO_PIN_RESET)
//寄存器选择
//0 选择将数据解读为指令/寄存器地址
//1 该寄存器对应的数值
#define LCD_RS_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_SET)
#define LCD_RS_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_RESET)
//串行数据引脚
#define LCD_SDA_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET)
#define LCD_SDA_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_RESET)
//串行时钟
#define LCD_SCL_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13,GPIO_PIN_SET)
#define LCD_SCL_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13,GPIO_PIN_RESET)
//复位引脚
#define LCD_RST_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_12,GPIO_PIN_SET)
#define LCD_RST_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_12,GPIO_PIN_RESET)
//背光引脚
#define LCD_LED_SET HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET)
#define LCD_LED_CLR HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET)
#define RED 0xf800
#define GREEN 0x07e0
#define BLUE 0x001f
#define WHITE 0xffff
#define BLACK 0x0000
#define YELLOW 0xFFE0
#define GRAY0 0xEF7D
#define GRAY1 0x8410
#define GRAY2 0x4208
void Lcd_Reset(void);
void Lcd_WriteIndex(u8 Index);
void Lcd_WriteData(u8 Data);
void Lcd_WriteReg(u8 Index,u8 Data);
u16 Lcd_ReadReg(u8 LCD_Reg);
void Lcd_Reset(void);
void Lcd_Init(void);
void Lcd_Clear(u16 Color);
void Lcd_SetXY(u16 Xpos, u16 Ypos);
void Gui_DrawPoint(u16 x,u16 y,u16 Data);
unsigned int Lcd_ReadPoint(u16 x,u16 y);
void Lcd_SetRegion(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd);
void Lcd_WriteData_16Bit(u16 Data);
#endif
初始化：
/****************************************************************************
* 名 称：void SPIv_WriteData(u8 Data)
* 功 能：STM32_模拟SPI写一个字节数据底层函数
* 入口参数：Data
* 出口参数：无
* 说 明：STM32_模拟SPI读写一个字节数据底层函数
****************************************************************************/
void SPIv_WriteData(u8 Data)
{
SPI_WriteByte(&Data, 1);
}写指令
/****************************************************************************
* 名 称：Lcd_WriteIndex(u8 Index)
* 功 能：向液晶屏写一个8位指令
* 入口参数：Index 寄存器地址
* 出口参数：无
* 说 明：调用前需先选中控制器，内部函数
****************************************************************************/
//CS 拉低 → RS 拉低 → 发送数据 → CS 拉高
void Lcd_WriteIndex(u8 Index)
{
LCD_CS_CLR;
LCD_RS_CLR; //写指令为低
SPIv_WriteData(Index);
LCD_CS_SET;
}
写数据
/****************************************************************************
* 名 称：Lcd_WriteData(u8 Data)
* 功 能：向液晶屏写一个8位数据
* 入口参数：dat 寄存器数据
* 出口参数：无
* 说 明：向控制器指定地址写入数据，内部函数
****************************************************************************/
//CS 拉低 → RS 置高 → 发送数据 → CS 拉高
void Lcd_WriteData(u8 Data)
{
LCD_CS_CLR;
LCD_RS_SET;//写数据为高
SPIv_WriteData(Data);
LCD_CS_SET;
}
写16为数据
先写高八位，再写低八位
/****************************************************************************
* 名 称：void Lcd_WriteData_16Bit(u16 Data)
* 功 能：向液晶屏写一个16位数据
* 入口参数：Data
* 出口参数：无
* 说 明：向控制器指定地址写入一个16位数据
****************************************************************************/
void Lcd_WriteData_16Bit(u16 Data)
{
LCD_CS_CLR;
LCD_RS_SET;
Lcd_WriteData(Data>>8);
Lcd_WriteData(Data);
LCD_CS_SET;
}写寄存器数据
/****************************************************************************
* 名 称：void LCD_WriteReg(u8 Index,u16 Data)
* 功 能：写寄存器数据
* 入口参数：Index,Data
* 出口参数：无
* 说 明：本函数为组合函数，向Index地址的寄存器写入Data值
****************************************************************************/
/*
地址→数据
第一步：指定要操作的寄存器地址（通过 Lcd_WriteIndex 函数）。
第二步：向该地址写入具体的数值（通过 Lcd_WriteData_16Bit 函数）。
*/
void LCD_WriteReg(u8 Index,u16 Data)
{
Lcd_WriteIndex(Index);
Lcd_WriteData_16Bit(Data);
}
复位函数
/****************************************************************************
* 名 称：void Lcd_Reset(void)
* 功 能：液晶硬复位函数
* 入口参数：无
* 出口参数：无
* 说 明：液晶初始化前需执行一次复位操作
****************************************************************************/
void Lcd_Reset(void)
{
LCD_RST_CLR;
HAL_Delay(100);
LCD_RST_SET;
HAL_Delay(50);
}
初始化
void Lcd_Init(void)
{
Lcd_Reset(); //Reset before LCD Init.
//2.2inch TM2.2-G2.2 Init 20171020
Lcd_WriteIndex(0x11);
Lcd_WriteData(0x00);
Lcd_WriteIndex(0xCF);
Lcd_WriteData(0X00);
Lcd_WriteData(0XC1);
Lcd_WriteData(0X30);
Lcd_WriteIndex(0xED);
Lcd_WriteData(0X64);
Lcd_WriteData(0X03);
Lcd_WriteData(0X12);
Lcd_WriteData(0X81);
Lcd_WriteIndex(0xE8);
Lcd_WriteData(0X85);
Lcd_WriteData(0X11);
Lcd_WriteData(0X78);
Lcd_WriteIndex(0xF6);
Lcd_WriteData(0X01);
Lcd_WriteData(0X30);
Lcd_WriteData(0X00);
Lcd_WriteIndex(0xCB);
Lcd_WriteData(0X39);
Lcd_WriteData(0X2C);
Lcd_WriteData(0X00);
Lcd_WriteData(0X34);
Lcd_WriteData(0X05);
Lcd_WriteIndex(0xF7);
Lcd_WriteData(0X20);
Lcd_WriteIndex(0xEA);
Lcd_WriteData(0X00);
Lcd_WriteData(0X00);
Lcd_WriteIndex(0xC0);
Lcd_WriteData(0X20);
Lcd_WriteIndex(0xC1);
Lcd_WriteData(0X11);
Lcd_WriteIndex(0xC5);
Lcd_WriteData(0X31);
Lcd_WriteData(0X3C);
Lcd_WriteIndex(0xC7);
Lcd_WriteData(0XA9);
Lcd_WriteIndex(0x3A);
Lcd_WriteData(0X55);
Lcd_WriteIndex(0x36);
#if USE_HORIZONTAL
Lcd_WriteData(0xE8);//横屏参数
#else
Lcd_WriteData(0x48);//竖屏参数
#endif
Lcd_WriteIndex(0xB1);
Lcd_WriteData(0X00);
Lcd_WriteData(0X18);
Lcd_WriteIndex(0xB4);
Lcd_WriteData(0X00);
Lcd_WriteData(0X00);
Lcd_WriteIndex(0xF2);
Lcd_WriteData(0X00);
Lcd_WriteIndex(0x26);
Lcd_WriteData(0X01);
Lcd_WriteIndex(0xE0);
Lcd_WriteData(0X0F);
Lcd_WriteData(0X17);
Lcd_WriteData(0X14);
Lcd_WriteData(0X09);
Lcd_WriteData(0X0C);
Lcd_WriteData(0X06);
Lcd_WriteData(0X43);
Lcd_WriteData(0X75);
Lcd_WriteData(0X36);
Lcd_WriteData(0X08);
Lcd_WriteData(0X13);
Lcd_WriteData(0X05);
Lcd_WriteData(0X10);
Lcd_WriteData(0X0B);
Lcd_WriteData(0X08);
Lcd_WriteIndex(0xE1);
Lcd_WriteData(0X00);
Lcd_WriteData(0X1F);
Lcd_WriteData(0X23);
Lcd_WriteData(0X03);
Lcd_WriteData(0X0E);
Lcd_WriteData(0X04);
Lcd_WriteData(0X39);
Lcd_WriteData(0X25);
Lcd_WriteData(0X4D);
Lcd_WriteData(0X06);
Lcd_WriteData(0X0D);
Lcd_WriteData(0X0B);
Lcd_WriteData(0X33);
Lcd_WriteData(0X37);
Lcd_WriteData(0X0F);
Lcd_WriteIndex(0x29);
}
基础命令
/*************************************************
函数名：LCD_Set_XY
功能：设置lcd显示起始点
入口参数：xy坐标
返回值：无
*************************************************/
void Lcd_SetXY(u16 Xpos, u16 Ypos)
{
Lcd_WriteIndex(0x2A);
Lcd_WriteData_16Bit(Xpos);
Lcd_WriteIndex(0x2B);
Lcd_WriteData_16Bit(Ypos);
Lcd_WriteIndex(0x2c);
}
/*************************************************
函数名：LCD_Set_Region
功能：设置lcd显示区域，在此区域写点数据自动换行
入口参数：xy起点和终点
返回值：无
*************************************************/
//设置显示窗口
void Lcd_SetRegion(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd)
{
Lcd_WriteIndex(0x2A);
Lcd_WriteData_16Bit(xStar);
Lcd_WriteData_16Bit(xEnd);
Lcd_WriteIndex(0x2B);
Lcd_WriteData_16Bit(yStar);
Lcd_WriteData_16Bit(yEnd);
Lcd_WriteIndex(0x2c);
}
/*************************************************
函数名：LCD_DrawPoint
功能：画一个点
入口参数：xy坐标和颜色数据
返回值：无
*************************************************/
void Gui_DrawPoint(u16 x,u16 y,u16 Data)
{
Lcd_SetXY(x,y);
Lcd_WriteData_16Bit(Data);
}
/*************************************************
函数名：Lcd_Clear
功能：全屏清屏函数
入口参数：填充颜色COLOR
返回值：无
*************************************************/
void Lcd_Clear(u16 Color)
{
unsigned int i;
Lcd_SetRegion(0,0,X_MAX_PIXEL-1,Y_MAX_PIXEL-1);
LCD_CS_CLR;
LCD_RS_SET;
for(i=0;i<X_MAX_PIXEL*Y_MAX_PIXEL;i++)
{
// Lcd_WriteData_16Bit(Color);
SPIv_WriteData(Color>>8);
SPIv_WriteData(Color);
}
LCD_CS_SET;
}
