第一章： Artix UltraScale+系列介绍

Artix™ UltraScale+™ 器件是成本优化的 FPGA，基于经过生产验证的先进 16nm 架构，具有卓越的性能功耗比。设备通过封装创新得到增强，实现超紧凑的外形尺寸和计算密度。

Artix UltraScale+ FPGA 具有适用于高级协议的高达 16Gb/s 的收发器以及与竞争性 FPGA 产品相比最高的 FPGA DSP 性能，可将 I/O 带宽与计算相匹配，帮助最大限度地提高机器视觉、网络等成本敏感型和低功耗应用的系统性能、4K 广播以及一系列工业物联网和边缘市场。

Artix UltraScale+器件价值与优势如下：

Artix UltraScale+器件资源如下表列出，我们选用 AU15P 做为核心板的主控芯片：

第二章： 璞致 Artix UltraScale+开发板概述

2.1.板卡概述

璞致电子科技 Artix UltraScale+系列开发板提供了AU15P 版本，使用 XILINX 公司的 XCAU15P-2FFVB676I 作为主控制器，考虑到同系列还有 AU20P/AU25P，璞致板卡也做了兼容，但当前并没有生产，如用户需要，可以联系我们生产。

璞致电子科技 Artix UltraScale+系列开发板以核心板加底板方式提供。核心板通过两个0.5mm 间距 168P 高速连接器扣接在底板上，使用上更加灵活。既可以做学习使用，也可以使用核心板用于项目开发。

另外，开发板集成了丰富的外设资源，提供了详尽的开发例程，加速了用户学习或者项目推进。除此之外，开发板还集成了 JTAG 调试器，做到了一根 USB 线和一根 12V 电源线就可以让开发板工作起来，使用更加便捷。

关于核心板和开发板的详细说明，可以查阅下文对应的核心板和底板章节。

2.2.开发板资源和框图

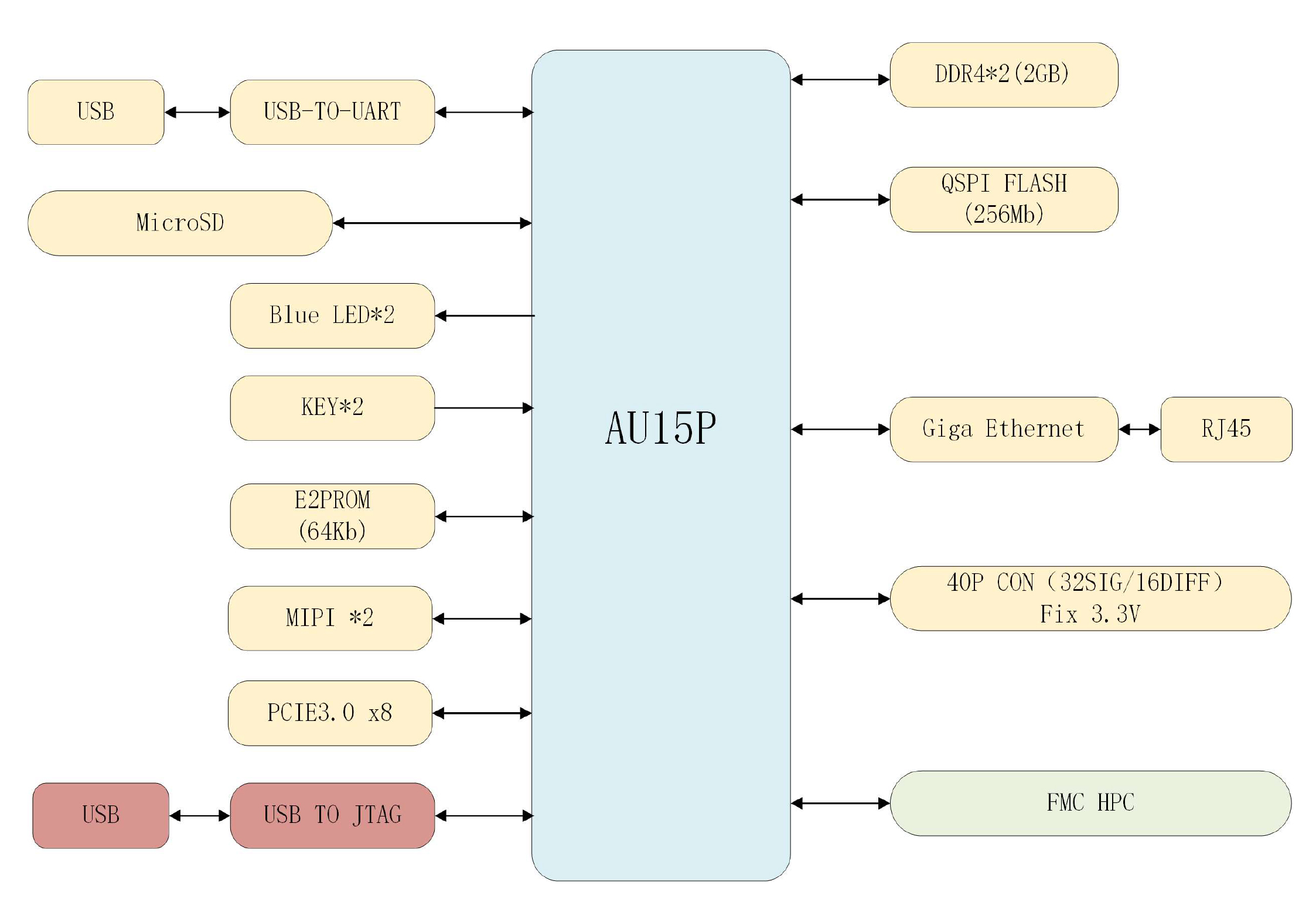

如下分别为开发板的框图和板载资源表，用户可对比查看。

2.3.开发板尺寸

如下图标出开发板尺寸为 148x107mm，开发板的四个角各放置一个固定孔，用于安装支撑柱或固定单板，孔径为 3.5mm。开发板配置了风扇、散热片以及亚克力防护板，为方便展示，并没有安装到开发板上，下图列出了散热片和风扇以及对应尺寸。

第三章: 璞致 Artix UltraScale+核心板

3.1.核心板简介

璞致 Artix UltraScale+系列核心板提供了AU15P 型号的板卡，同时兼容 AU20P/AU25P，接口做了兼容设计，如用户需求可以与我们联系。如下图详细标注了核心板的功能模块。

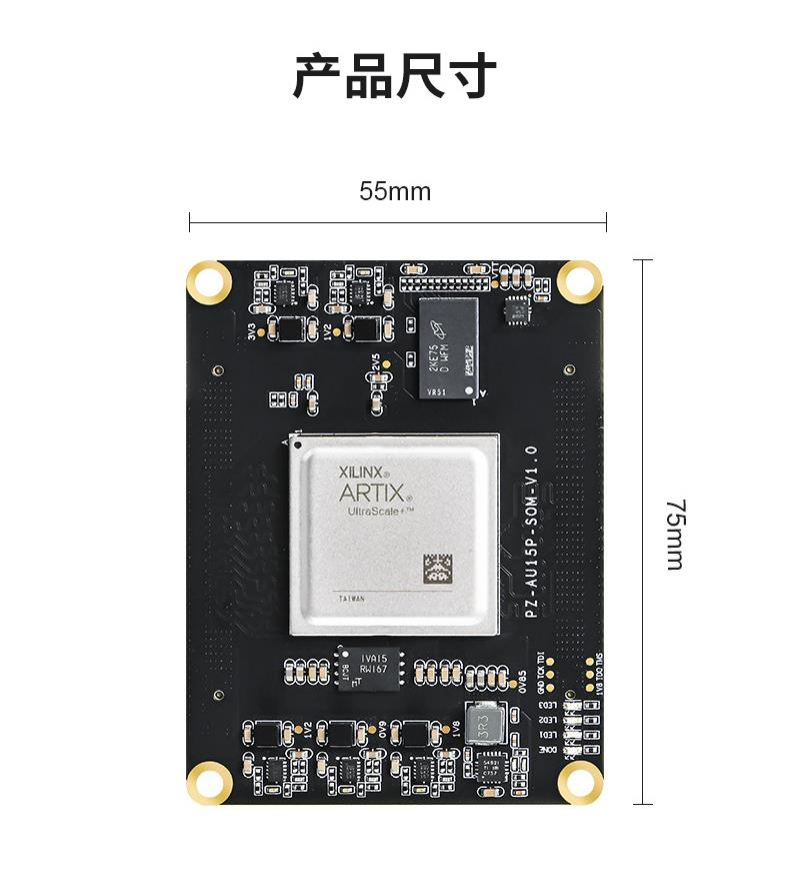

3.2.核心板规格与尺寸

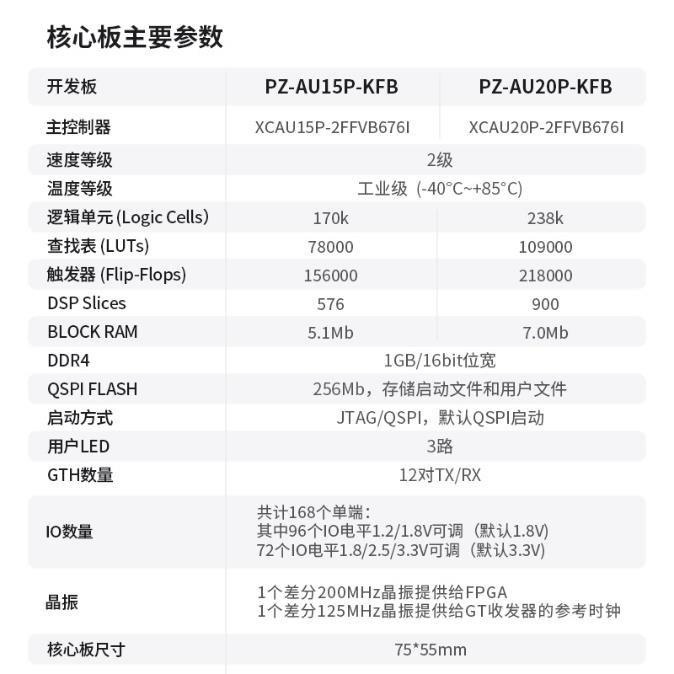

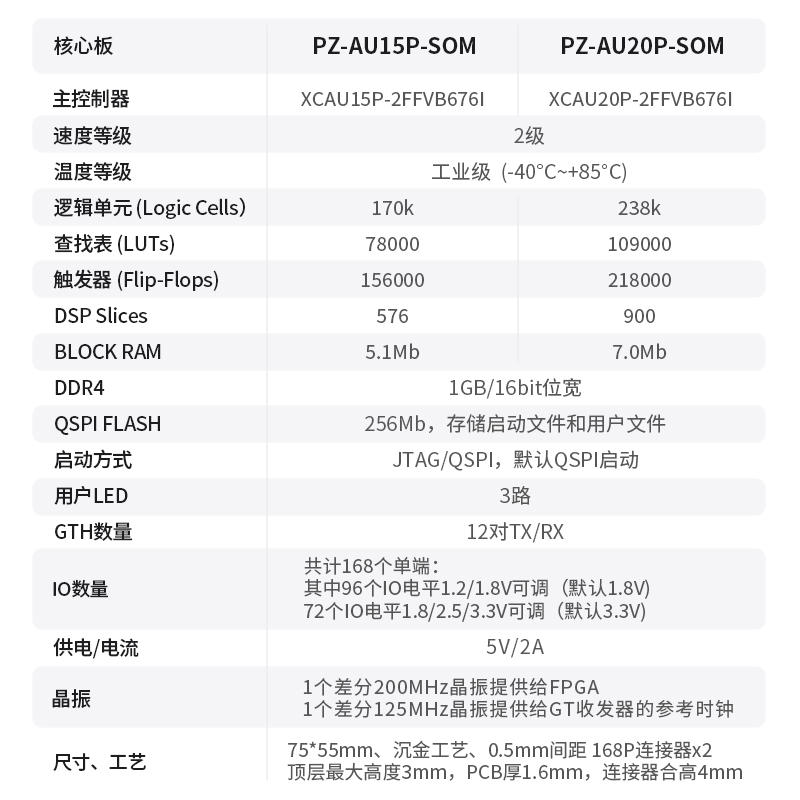

如下图列出了核心板所有板载资源，通过下图我们可以详细对比两款核心板差异：主控芯片不同，外设资源相同。

3.3.核心板供电

核心板供电电压是 5V，在核心板的两个角都留有电源输入管脚，电源管脚在模块内部已做了连通，此设计主要考虑用户电源接入方向，哪个方向方便接哪个，只需要接一个角就可以。电源连接需用铜皮连接且打足够的过孔以保证电源通流能力。核心板上的所有 GND 信号都需要连接到底板上，每个 GND 通过两个过孔与底板连接。因核心板逻辑使用量不同，核心板供电极限电流在

5V/3A，所以外部供电需要考虑极限电流情况以保证核心板工作稳定。

给模组供电的电源输出电压需要稳定，且需要考虑电源浪涌，核心板电源输入口需要加几颗大电容（220UF/10V），可以加一级 DC2DC 芯片，确保供电稳定。

3.4.核心板时钟

核心板提供了两路差分时钟，频率分别是 200M/125M，满足了各种应用需求。另外，125M 时钟还加了时钟缓冲器，可以实现板载时钟和外部时钟输入切换，当时钟选择信号不接地时钟来源为差分晶振，当时钟选择信号接地时时钟来源为连接器外部输入，如下图详细列出了时钟连接的对应关系和管脚所在位置，更详细说明可参考璞致提供的核心板原理图。

3.5.核心板复位

考虑到最大限度的保留 IO 口引出到底板上，核心板上并没有加复位按键，在开发板上我们预留有复位按键，因为主控芯片是纯 FPGA，所以任何一个 IO 接口都可以当做逻辑的复位接口，用户也可以自行定义复位接口。

3.6.核心板启动方式

主芯片的启动模式分别是 JTAG、QSPI Flash，默认配置为 QSPI Flash 启动，但 JTAG 模式优先级要高于 QSPI Flash，所以当用户连接了 JTAG 接口芯片优先从 JTAG 启动，不用做启动模式切换。核心板上 QSPI Flash 容量为 256Mb，更详细说明可参考璞致提供的核心板原理图。

3.7.BANK 接口电平选择

核心板上 BANK64/65/67 为 HP BANK，接口电平可以做 1.2/1.8V 调节，默认电平为 1.8V。BANK84/85/86 为 HD BANK，接口电平可以做 1.8/2.5/3.3V 调节，默认电平为 3.3V。核心板 BANK 电平的选择可以通过电阻位置选焊来调节，对应的电阻标注位置如下图所示，精确位置参考核心板实物。另外，AU25 芯片比 AU15/AU20 多了 BANK67, 为 HP BANK,我们也做了预留设计，但AU15/20 芯片上并没有 BANK67。使用时需要特别注意。

3.8.DDR4 资源

主芯片配置了一颗 DDR4,单颗容量 1GB，DDR4 管脚分配参见下表，更详细信息可参考璞致提供的原理图或者例程。

DDR4 引脚	管脚名称	管脚位置
DDR4_DQ0	IO_L23P_T3U_N8_66	D26
DDR4_DQ1	IO_L20P_T3L_N2_AD1P_66	F23
DDR4_DQ2	IO_L24P_T3U_N10_66	B25
DDR4_DQ3	IO_L21N_T3L_N5_AD8N_66	D25
DDR4_DQ4	IO_L23N_T3U_N9_66	C26
DDR4_DQ5	IO_L20N_T3L_N3_AD1N_66	E23
DDR4_DQ6	IO_L24N_T3U_N11_66	B26
DDR4_DQ7	IO_L21P_T3L_N4_AD8P_66	D24
DDR4_DM0	IO_L19P_T3L_N0_DBC_AD9P_66	E25
DDR4_DQS_P0	IO_L22P_T3U_N6_DBC_AD0P_66	D23
DDR4_DQS_N0	IO_L22N_T3U_N7_DBC_AD0N_66	C24
DDR4_DQ8	IO_L5P_T0U_N8_AD14P_66	K21
DDR4_DQ9	IO_L3P_T0L_N4_AD15P_66	J19
DDR4_DQ10	IO_L2N_T0L_N3_66	M21
DDR4_DQ11	IO_L3N_T0L_N5_AD15N_66	J20
DDR4_DQ12	IO_L2P_T0L_N2_66	M20
DDR4_DQ13	IO_L6N_T0U_N11_AD6N_66	K20
DDR4_DQ14	IO_L5N_T0U_N9_AD14N_66	J21
DDR4_DQ15	IO_L6P_T0U_N10_AD6P_66	L20
DDR4_DM1	IO_L1P_T0L_N0_DBC_66	L18
DDR4_DQS_P1	IO_L4P_T0U_N6_DBC_AD7P_66	M19
DDR4_DQS_N1	IO_L4N_T0U_N7_DBC_AD7N_66	L19
DDR4_A0	IO_L17P_T2U_N8_AD10P_66	H26
DDR4_A1	IO_L18N_T2U_N11_AD2N_66	H22
DDR4_A2	IO_L9N_T1L_N5_AD12N_66	K26
DDR4_A3	IO_L12P_T1U_N10_GC_66	J23
DDR4_A4	IO_L17N_T2U_N9_AD10N_66	G26
DDR4_A5	IO_L18P_T2U_N10_AD2P_66	H21
DDR4_A6	IO_L10N_T1U_N7_QBC_AD4N_66	L25
DDR4_A7	IO_L19N_T3L_N1_DBC_AD9N_66	E26
DDR4_A8	IO_L8P_T1L_N2_AD5P_66	M25
DDR4_A9	IO_L16P_T2U_N6_QBC_AD3P_66	F24
DDR4_A10	IO_L15P_T2L_N4_AD11P_66	J25
DDR4_A11	IO_L8N_T1L_N3_AD5N_66	M26
DDR4_A12	IO_L12N_T1U_N11_GC_66	J24
DDR4_A13	IO_L16N_T2U_N7_QBC_AD3N_66	F25
DDR4_A14	IO_L13N_T2L_N1_GC_QBC_66	G25
DDR4_A15	IO_L14N_T2L_N3_GC_66	H24
DDR4_A16	IO_T3U_N12_66	F22
DDR4_BA0	IO_L10P_T1U_N6_QBC_AD4P_66	L24
DDR4_BA1	IO_T2U_N12_66	G22
DDR4_BG0	IO_L15N_T2L_N5_AD11N_66	J26

DDR4_nCS	IO_L13P_T2L_N0_GC_QBC_66	G24
DDR4_ODT	IO_L7P_T1L_N0_QBC_AD13P_66	L22
DDR4_nRESET	IO_T1U_N12_66	M24
DDR4_CLK_P	IO_L11P_T1U_N8_GC_66	K22
DDR4_CLK_N	IO_L11N_T1U_N9_GC_66	K23
DDR4_CKE	IO_L14P_T2L_N2_GC_66	H23
DDR4_nACT	IO_L7N_T1L_N1_QBC_AD13N_66	L23
DDR4_PARITY	IO_L9P_T1L_N4_AD12P_66	K25

3.9.核心板信号与等长

核心板引出到连接器的信号都做了严格等长，可以参考璞致提供的信号等长表格，里面详细列出了信号名称和信号走线长度，表格已存放在对应的文件夹下。。

3.10.核心板封装库

为方便用户快速使用核心板，我们提供了对应的封装库，连接器相对位置和核心板外框丝印都已摆放好，直接调用即可。原理图封装提供 AD/ORCAD 两个版本，PCB 封装提供 AD/Allegro 两个版本,均已存放在对应的文件夹下。另外，文件夹下提供了核心板的 DXF 文件，方便用户对应结构。

3.11.核心板对应连接器

核心板采用了两个高密连接器与底板连接，底板上使用的连接器对应型号是 FX10A-168S-SV，用户可以自行购买，也可以联系璞致客服购买。

第四章璞致 Artix UltraScale+底板

前面章节我们详细介绍了核心板资源，本章节我们将详细介绍开发板对应底板所搭载的资源。

4.1.开发板供电

开发板有两种供电方式，璞致提供的 12V/3A 的适配器供电或者通过 PCIE 供电，两种供电方式可以通过 S1 开关来切换。电源接入后通过 DCDC 转换成 3.3V、1.8V 等多路电压供板内器件使用。电源部分详细电路可参考开发板对应的原理图。

4.2.时钟电路

时钟电路主要集中在核心板上，可以参考核心板时钟部分说明。

4.3.复位电路

在开发板上预留了一个复位按键，按键默认高电平，按下后为低电平。

复位管脚连接到 BANK84 的 IO_3N_84（AE15)管脚,管脚电平为 3.3V。复位部分详细电路可参考开发板原理图。

4.4.USB 转串口

开发板使用 Silicon Labs CP2102GM 芯片实现 USB 转 UART, USB 接口采用 TypeC 接口，用户只要用一根 USB 线连接到 PC 上即可进行串口通信。

UART 的 TX/RX 信号与 FPGA 的 BANK85 相连，接口电平为 3.3V。如下是信号对应关系表和原理图。

UART 引脚	管脚名称	管脚位置
UART_TX	IO_2P_85	J11
UART_RX	IO_2N_85	J10

4.5.SD 卡

开发板上放置了一个 SD 卡座(开发板背面)， SD 卡信号连接到 FPGA 的 BANK85 上，接口电平为 3.3V。如下是信号对应关系，详细电路可以参考开发板原理图。

SD 卡引脚	管脚名称	管脚位置
SD-CLK	IO_1N_85	K9
SD-CMD	IO_1P_85	K10
SD-DATA0	IO_9P_85	D9
SD-DATA1	IO_9N_85	C9
SD-DATA2	IO_10P_85	B9
SD-DATA3	IO_10N_85	A9

4.6.E2PROM

开发板上放置了一颗 64Kbit 的 EEPROM 芯片，型号为 AT24C64D-SSHM-T，E2PROM 通过 IIC 扩展芯片与 FPGA 的 BANK84 相连,接口电平为 3.3V。EEPROM 读地址是 0xA1，写地址是 0xA0。操作代码可参考璞致提供的例程，详细电路可以参考开发板原理图。

E2PROM	管脚名称	管脚位置
E2PROM_I2C_SCL	IO_6P_84	AB15
E2PROM_I2C_SDA	IO_6N_84	AB16

4.7.千兆以太网

开发板上设计了一路千兆以太网，以太网芯片与 FPGA 之间通过 RGMII 接口互联，连接 BANK65/84，接口电平是 1.8V，连接对应管脚见下表，网口地址是 PHY_AD[2:0]=001，详细电路可以参考开发板原理图。

RMGII 信号	管脚名称	管脚位置
GTX_CLK	IO_18P_65	R25
TX_EN	IO_18N_65	R26
TXD0	IO_17P_65	P25
TXD1	IO_17N_65	P26
TXD2	IO_15P_65	N24
TXD3	IO_15N_65	P24
RX_CLK	IO_14P_GC_65	T25
RX_DV	IO_14N_GC_65	U25
RXD0	IO_1P_65	U19
RXD1	IO_1N_65	V19
RXD2	IO_12P_65	V24
RXD3	IO_12N_65	W24
MDC	IO_10P_84	W14
MDIO	IO_10N_84	W15

4.8.SFP+接口

开发板上设计了两路 10G SFP 接口，接口信号与 FPGA 的 BANK226 相连，详细可参考原理图。

如下是 SFP 的引脚分配, 详细电路可以参考开发板原理图。

SFP1 引脚	管脚名称	管脚位置
SFP-TX-P1	MGT_TX_P0_226	N5
SFP-TX-N1	MGT_TX_N0_226	N4
QSFP1-RX-P1	MGT_RX_P0_226	M2
QSFP1-RX-N1	MGT_RX_N0_226	M1
SFP2 引脚	管脚名称	管脚位置
SFP-TX-P1	MGT_TX_P1_226	L5
SFP-TX-N1	MGT_TX_N1_226	L4
QSFP1-RX-P1	MGT_RX_P1_226	K2
QSFP1-RX-N1	MGT_RX_N1_226	K1

4.9.MIPI 接口

开发板设计了两路 MIPI 接口，管脚定义如下表，详细电路可以参考开发板原理图。

MIPI1 信号	管脚名称	管脚位置
MIPI1_D_P0	IO_20P_65	P20
MIPI1_D_N0	IO_20N_65	P21
MIPI1_D_P1	IO_21P_65	R20
MIPI1_D_N1	IO_21N_65	R21
MIPI1_CLK_P	IO_19P_65	R22
MIPI1_CLK_N	IO_19N_65	R23
MIPI1_RST	IO_7N_85	E10
MIPI1_CLK	IO_7P_85	E11
MIPI1_IIC_SCL	IO_4P_85	H11
MIPI1_IIC_SDA	IO_4N_85	G11

MIPI2 信号	管脚名称	管脚位置
MIPI2_D_P0	IO_6P_65	W19
MIPI2_D_N0	IO_6N_65	W20
MIPI2_D_P1	IO_4P_65	V21
MIPI2_D_N1	IO_4N_65	V22
MIPI2_CLK_P	IO_10P_65	W25
MIPI2_CLK_N	IO_10N_65	W26
MIPI2_RST	IO_L7N_85	D10

MIPI2_CLK	IO_L7P_85	D11
MIPI2_IIC_SCL	IO_L3P_85	J9
MIPI2_IIC_SDA	IO_L3N_85	H9

4.10.LED

开发板设计了两路 LED。LED 高电平亮，低电平灭。详细电路可参考开发板原理图。

LED 位号	管脚名称	管脚位置
LED1	IO-1P-84	AF14
LED2	IO-1N-84	AF15

4.11.按键

开发板设计了两路用户按键，一路复位按键。按键默认高电平，按下为低电平，按键连到 PL 侧，管脚位置如下表。

按键位号	管脚名称	管脚位置
KEY1	IO-2P-84	AE13
KEY2	IO-2N-84	AF13
SYS_nRST	IO-3N-84	AE15

4.12.40P 扩展口

开发板设计了一个 40P 2.54mm 间距的简易牛角座，用于扩展信号的连接，信号与 FPGA 的 BANK85/86 连接，电平为 3.3V。如下表标出了信号所在的芯片位置，详细连接关系参考原理图部分。

JM1 信号顺序	管脚名称	管脚位置	JM1 信号顺序	管脚名称	管脚位置
5	IO_L7P_HDGC_86	E13	6	IO_L6P_HDGC_86	F10
7	IO_L7N_HDGC _86	E12	8	IO_L6N_HDGC_86	F9
9	IO_L8P_HDGC _86	D14	10	IO_L5P_HDGC_86	G10
11	IO_L8N_HDGC _86	D13	12	IO_L5N_HDGC_86	G9
13	IO_L9P_86	C14	14	IO_L3P_86	H14
15	IO_L9N_86	C13	16	IO_L3N_86	G14
17	IO_L10P_86	C12	18	IO_L1P_86	J12
19	IO_L10N_86	B12	20	IO_L1N_86	H12
21	IO_L11P_86	A13	22	IO_L2P_86	J13
23	IO_L11N_86	A12	24	IO_L2N_86	H13
25	IO_L12P_86	B14	26	IO_L4P_86	J15
27	IO_L12N_86	A14	28	IO_L4N_86	J14
29	IO_L5P_85	G10	30	IO_L6P_85	F10
31	IO_L5N_85	G9	32	IO_L6N_85	F9
37	IO_L11P_85	B10	38	IO_L12P_85	C11
39	IO_L11N_85	A10	40	IO_L12N_85	B11

4.13.FMC 扩展接口

开发板上设计了一路 FMC-PPC 连接器，但因芯片管脚数量有限，实际并没有全部连接，只连接了 4 对 MGT 和 LA 信号，如下表列出了信号对应关系。详细连接关系参考原理图部分。

序号	FMC-LPC 管脚	管脚名称	管脚位置
C2	DP0_C2M_P	MGT_TX_P3_226	G5
C3	DP0_C2M_N	MGT_TX_N3_226	G4
C6	DP0_M2C_P	MGT_RX_P3_226	F2
C7	DP0_M2C_N	MGT_RX_N3_226	F1
C10	LA06_P	IO_L3P_64	AF24
C11	LA06_N	IO_L3N_64	AF25
C14	LA10_P	IO_L5P_64	AD24
C15	LA10_N	IO_L5N_64	AD25
C18	LA14_P	IO_L9P_64	AC22
C19	LA14_N	IO_L9N_64	AC23
C22	LA18_P_CC	IO_L12P_MRCC_64	AB21

19 / 23

C23	LA18_N_CC	IO_L12N_MRCC_64	AC21
C26	LA27_P	IO_L7P_65	Y22
C27	LA27_N	IO_L7N_65	Y23
C30	SCL	IO_L8P_HDGC_84	AA14
C31	SDA	IO_L8N_HDGC_84	AB14
D4	GBTCLK0_M2C_P	MGT_CLK0_P_226	P7
D5	GBTCLK0_M2C_N	MGT_CLK0_N_226	P6
D8	LA01_P_CC	IO_L14P_SRCC_64	AC19
D9	LA01_N_CC	IO_L14N_SRCC_64	AD19
D11	LA05_P	IO_L1P_64	AE25
D12	LA05_N	IO_L1N_64	AE26
D14	LA09_P	IO_L4P_64	AC26
D15	LA09_N	IO_L4N_64	AD26
D17	LA13_P	IO_L6P_64	AB24
D18	LA13_N	IO_L6N_64	AC24
D20	LA17_P_CC	IO_L11P_SRCC_64	AD21
D21	LA17_N_CC	IO_L11N_SRCC_64	AE21
D23	LA23_P	IO_L19P_64	Y20
D24	LA23_N	IO_L19N_64	Y21
D26	LA26_P	IO_L10P_65	N23
D27	LA26_N	IO_L10N_65	P23
G2	CLK1_M2C_P	IO_L7P_HDGC_84	Y15
G3	CLK1_M2C_N	IO_L7N_HDGC_84	AA15
G6	LA00_P_CC	IO_L13P_MRCC_64	AD20
G7	LA00_N_CC	IO_L13N_MRCC_64	AE20
G9	LA03_P	IO_L17P_64	AE17
G10	LA03_N	IO_L17N_64	AF17
G12	LA08_P	IO_L16P_64	AC18
G13	LA08_N	IO_L16N_64	AD18
G15	LA12_P	IO_L8P_64	AD23
G16	LA12_N	IO_L8N_64	AE23
G18	LA16_P	IO_L22P_64	AB17
G19	LA16_N	IO_L22N_64	AC17
G21	LA20_P	IO_L10P_64	AA22
G22	LA20_N	IO_L10N_64	AB22
G24	LA22_P	IO_L24P_64	Y18
G25	LA22_N	IO_L24N_64	AA18
G27	LA25_P	IO_L6P_65	N19
G28	LA25_N	IO_L6N_65	P19
G30	LA29_P	IO_L2P_65	U21
G31	LA29_N	IO_L2N_65	U22
G33	LA31_P	IO_L3P_65	T20
G34	LA31_N	IO_L3N_65	U20
G36	LA33_P	IO_L5P_65	T22
G37	LA33_N	IO_L5N_65	T23
H4	CLK0_M2C_P	IO_L11P_SRCC_65	V23
H5	CLK0_M2C_N	IO_L11N_SRCC_65	W23
H7	LA02_P	IO_L18P_64	AD16

20 / 23

H8	LA02_N	IO_L18N_64	AE16
H10	LA04_P	IO_L15P_64	AF18
H11	LA04_N	IO_L15N_64	AF19
H13	LA07_P	IO_L7P_64	AE22
H14	LA07_N	IO_L7N_64	AF22
H16	LA11_P	IO_L2P_64	AB25
H17	LA11_N	IO_L2N_64	AB26
H19	LA15_P	IO_L20P_64	AA19
H20	LA15_N	IO_L20N_64	AB19
H22	LA19_P	IO_L21P_64	AA20
H23	LA19_N	IO_L21N_64	AB20
H25	LA21_P	IO_L23P_64	Y17
H26	LA21_N	IO_L23N_64	AA17
H28	LA24_P	IO_L4P_65	N21
H29	LA24_N	IO_L4N_65	N22
H31	LA28_P	IO_L9P_65	AA24
H32	LA28_N	IO_L9N_65	AA25
H34	LA30_P	IO_L8P_65	Y25
H35	LA30_N	IO_L8N_65	Y26
H37	LA32_P	IO_L16P_65	U26
H38	LA32_N	IO_L16N_65	V26

4.14.PCIE3.0 接口

开发板板载了 PCIE3.0 接口，为 X8 接口，如下表列出了PCIE 接口对应关系。

PCIE3.0	管脚名称	管脚位置
PERST_N	IO_3P_84	AD15
REF_CLK_P	MGT_CLK_P0_224	AB7
REF_CLK_N	MGT_CLK_N0_224	AB6
PER0_P	MGT_TX_P0_224	AF7
PER0_N	MGT_TX_N0_224	AF6
PER1_P	MGT_TX_P1_224	AE9
PER1_N	MGT_TX_N1_224	AE8
PER2_P	MGT_TX_P2_224	AD7
PER2_N	MGT_TX_N2_224	AD6
PER3_P	MGT_TX_P3_224	AC5
PER3_N	MGT_TX_N3_224	AC4
PER4_P	MGT_TX_P0_225	AA5
PER4_N	MGT_TX_N0_225	AA4
PER5_P	MGT_TX_P1_225	W5
PER5_N	MGT_TX_N1_225	W4
PER6_P	MGT_TX_P2_225	U5
PER6_N	MGT_TX_N2_225	U4
PER7_P	MGT_TX_P3_225	R5
PER7_N	MGT_TX_N3_225	R4
PET0_P	MGT_RX_P0_224	AF2
PET0_N	MGT_RX_N0_224	AF1
PET1_P	MGT_RX_P1_224	AE4
PET1_N	MGT_RX_N1_224	AE3
PET2_P	MGT_RX_P2_224	AD2
PET2_N	MGT_RX_N2_224	AD1
PET3_P	MGT_RX_P3_224	AB2
PET3_N	MGT_RX_N3_224	AB1
PET4_P	MGT_RX_P0_225	Y2
PET4_N	MGT_RX_N0_225	Y1
PET5_P	MGT_RX_P1_225	V2
PET5_N	MGT_RX_N1_225	V1
PET6_P	MGT_RX_P2_225	T2
PET6_N	MGT_RX_N2_225	T1
PET7_P	MGT_RX_P3_225	P2
PET7_N	MGT_RX_N3_225	P1

4.15.USB 转 JTAG 下载器

开发板板载了一个 USB 转 JTAG 下载器，安装好 Vivado 软件后使用USB 线连接好 JTAG 对应的 USB 口，即可实现调试下载，非常方便。如下是接口在开发板上的位置图。
