【项目思路】基于STM32+ZigBee的智能家居--浴室场景设计

文章导读：本文全面解析了一套基于STM32F103RCT6微控制器的智能家居浴室系统解决方案。方案整合了Zigbee传感网络、WiFi云端互联和本地人机交互(HMI)三大核心模块，既适合物联网开发者与嵌入式工程师进行技术参考，也为智能家居爱好者提供了实用学习案例。

目录导航

• 项目背景
• 系统架构设计
• 硬件选型配置
• 软件架构实现
• 通信协议设计
• 上位机开发

项目背景

项目概述

项目设计了一套完整的智能浴室解决方案，基于STM32F103RCT6微控制器核心，实现了"环境感知 + 本地联动 + 远程可视化 + 云端连接"的一体化智能控制系统。

核心特色

技术栈

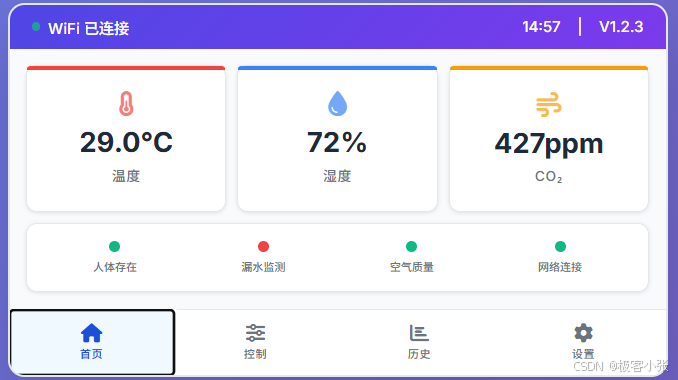

用户界面层：4.3寸USART HMI触摸屏 + Python上位机
通信层：ESP8266(WiFi) + CC2530(Zigbee协调器)
控制层：STM32F103RCT6 + FreeRTOS多任务系统
数据层：SQLite本地存储 + MQTT云端同步
设备层：智能传感器 + 执行器设备

系统架构设计

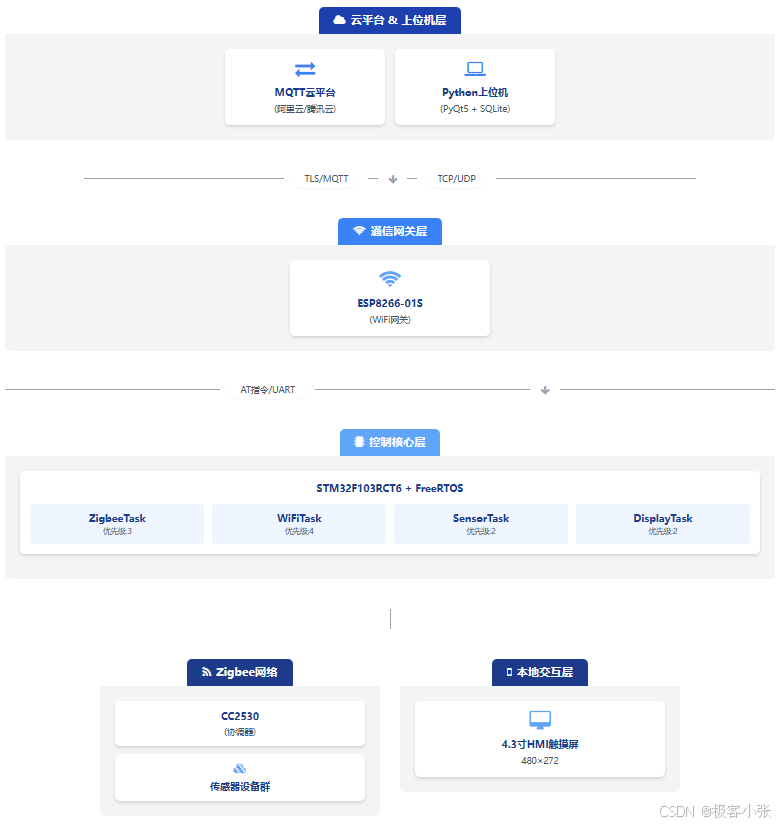

整体架构概览

本系统采用分层架构设计，实现设备层、控制层、通信层、应用层的结合：
)

核心接口

硬件选型配置

主控制器选型分析

STM32F103RCT6 核心参数

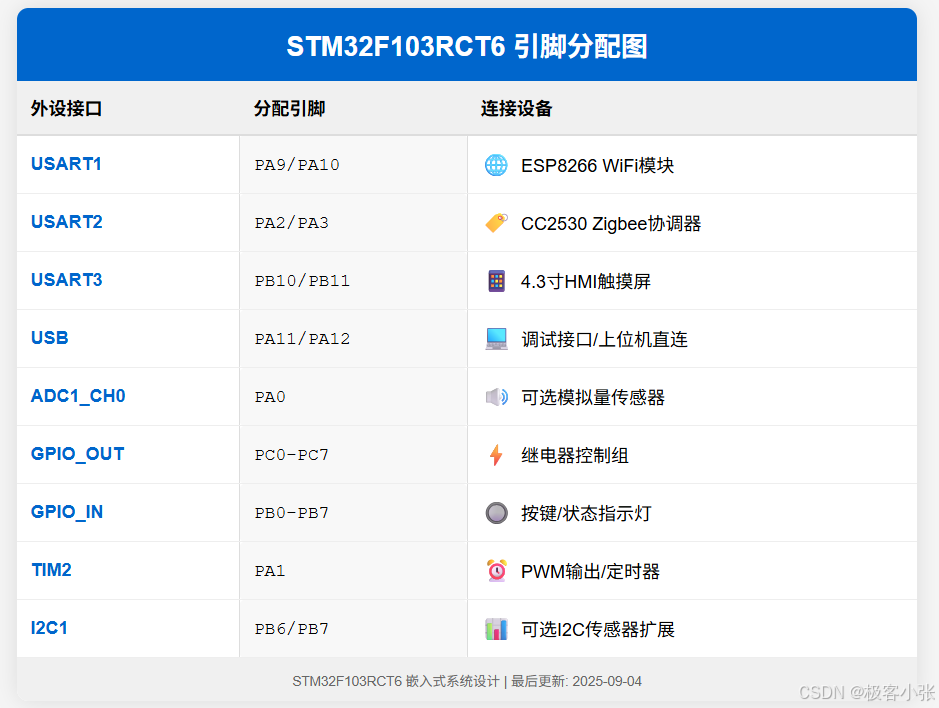

外设接口分配表

)

无线通信模块

WiFi模块对比选择

Zigbee协调器方案

CC2530 核心特性：
├──  技术参数
│   ├── CPU: 8051内核 @ 32MHz
│   ├── Flash: 256KB
│   ├── RAM: 8KB
│   └── RF: 2.4GHz IEEE 802.15.4
├── 通信性能
│   ├── 传输距离: 室内30m, 室外100m
│   ├── 网络容量: 支持65000个节点
│   └── 功耗控制: 睡眠<1μA, 接收23mA
└──  接口设计
    ├── UART: 115200bps 与STM32通信
    ├── SPI: 可选高速数据传输
    └── GPIO: 状态指示与控制

人机交互设备

HMI触摸屏规格

传感器设备

环境监测传感器

智能执行器设备

软件架构实现

FreeRTOS 多任务系统设计

任务优先级与资源分配

系统启动与初始化流程

/**
 * @brief 系统主任务启动函数
 * @param argument 任务参数（未使用）
 * @note 完成系统初始化并创建所有业务任务
 */
void StartDefaultTask(void *argument) {
    //硬件外设初始化
    HAL_Init();                    // HAL库初始化
    SystemClock_Config();          // 系统时钟配置 72MHz

    //串口通信初始化
    MX_GPIO_Init();                // GPIO端口初始化
    MX_USART1_UART_Init();         // ESP8266 WiFi模块 (115200bps)
    MX_USART2_UART_Init();         // CC2530 Zigbee协调器 (115200bps)
    MX_USART3_UART_Init();         // HMI触摸屏 (115200bps)
    MX_USB_DEVICE_Init();          // USB调试接口

    // 定时器与ADC初始化
    MX_TIM2_Init();                // 通用定时器
    MX_ADC1_Init();                // 模拟量采集
    MX_IWDG_Init();                // 独立看门狗

    // 创建任务间通信对象
    CreateQueuesAndMutexes();

    // 创建业务处理任务
    xTaskCreate(WiFiTask,     "WiFi_Task",     512, NULL, 4, &wifiTaskHandle);
    xTaskCreate(ZigbeeTask,   "Zigbee_Task",   256, NULL, 3, &zigbeeTaskHandle);
    xTaskCreate(ControlTask,  "Control_Task",  256, NULL, 3, &controlTaskHandle);
    xTaskCreate(SensorTask,   "Sensor_Task",   256, NULL, 2, &sensorTaskHandle);
    xTaskCreate(DisplayTask,  "Display_Task",  384, NULL, 2, &displayTaskHandle);

    // 启动任务调度器
  vTaskStartScheduler();

    // 正常情况下不会执行到这里
    while(1) {
        HAL_Delay(1000);
    }
}

/**
 * @brief 创建队列、信号量等同步对象
 */
static void CreateQueuesAndMutexes(void) {
    //消息队列创建
    sensorDataQueue = xQueueCreate(10, sizeof(SensorData_t));
    controlCmdQueue = xQueueCreate(5, sizeof(ControlCmd_t));
    displayEventQueue = xQueueCreate(8, sizeof(DisplayEvent_t));

    //互斥锁创建
    uartMutex = xSemaphoreCreateMutex();
    configMutex = xSemaphoreCreateMutex();

    //事件组创建
    systemEventGroup = xEventGroupCreate();

    //错误检查
    configASSERT(sensorDataQueue && controlCmdQueue && displayEventQueue);
    configASSERT(uartMutex && configMutex && systemEventGroup);
}

核心任务详细设计

1 WiFi通信任务 (WiFiTask)

/**
 * @brief WiFi通信管理任务
 * @param argument 任务参数
 * @features
 *   - ESP8266 AT指令控制
 *   - MQTT连接管理与重连
 *   - 云端数据收发
 *   - 网络状态监控
 */
void WiFiTask(void *argument) {
    TickType_t lastWakeTime = xTaskGetTickCount();
    ESP8266_Status_t wifiStatus = ESP_IDLE;
    uint32_t reconnectDelay = 1000; // 初始重连延时1s

    for(;;) {
        switch(wifiStatus) {
            case ESP_IDLE:
                if(ESP8266_Init() == ESP_OK) {
                    wifiStatus = ESP_READY;
                    LogInfo("WiFi模块初始化成功");
                }
                break;

            case ESP_READY:
                if(ESP8266_ConnectAP(WIFI_SSID, WIFI_PASSWORD) == ESP_OK) {
                    wifiStatus = ESP_CONNECTED;
                    reconnectDelay = 1000; // 重置重连延时
                    xEventGroupSetBits(systemEventGroup, WIFI_CONNECTED_BIT);
                }
                break;

            case ESP_CONNECTED:
                //  MQTT连接与数据收发处理
                if(MQTT_IsConnected()) {
                    ProcessMQTTMessages();
                    PublishSensorData();
                    xEventGroupSetBits(systemEventGroup, MQTT_CONNECTED_BIT);
                } else {
                    MQTT_Connect();
                }
                break;

            case ESP_ERROR:
                //  指数退避重连策略
                vTaskDelay(pdMS_TO_TICKS(reconnectDelay));
                reconnectDelay = MIN(reconnectDelay * 2, 60000); // 最大60s
                wifiStatus = ESP_IDLE;
                break;
        }

        //  100ms周期检查
        vTaskDelayUntil(&lastWakeTime, pdMS_TO_TICKS(100));
    }
}

2 Zigbee网络任务 (ZigbeeTask)

/**
 * @brief Zigbee网络管理任务
 * @param argument 任务参数
 * @features
 *   - CC2530协调器控制
 *   - 传感器节点管理
 *   - 数据帧解析与路由
 *   - 网络拓扑维护
 */
void ZigbeeTask(void *argument) {
    uint8_t rxBuffer[ZIGBEE_RX_BUFFER_SIZE];
    ZigbeeFrame_t frame;
    TickType_t lastHeartbeat = xTaskGetTickCount();

    //  Zigbee网络启动
    if(Zigbee_StartCoordinator() != ZB_OK) {
        LogError("Zigbee协调器启动失败");
        vTaskSuspend(NULL);
    }

    for(;;) {
        // 📡 接收Zigbee数据帧
        if(Zigbee_ReceiveFrame(&frame, pdMS_TO_TICKS(50)) == ZB_OK) {
            switch(frame.cmd) {
                case ZB_SENSOR_REPORT:
                    ProcessSensorReport(&frame);
                    break;

                case ZB_DEVICE_JOIN:
                    ProcessDeviceJoin(&frame);
                    break;

                case ZB_DEVICE_LEAVE:
                    ProcessDeviceLeave(&frame);
                    break;

                case ZB_NETWORK_STATUS:
                    UpdateNetworkStatus(&frame);
                    break;

                default:
                    LogWarning("未知Zigbee命令: 0x%02X", frame.cmd);
                    break;
            }
        }

        //  网络心跳维护 (每30秒)
        if(xTaskGetTickCount() - lastHeartbeat > pdMS_TO_TICKS(30000)) {
            Zigbee_SendHeartbeat();
            lastHeartbeat = xTaskGetTickCount();
        }

        //  检查离线设备
        CheckOfflineDevices();
    }
}

3 传感器数据任务 (SensorTask)

/**
 * @brief 传感器数据处理任务
 * @param argument 任务参数
 * @features
 *   - 多传感器数据融合
 *   - 数字滤波与去噪
 *   - 阈值检测与告警
 *   - 数据有效性校验
 */
void SensorTask(void *argument) {
    SensorData_t currentData = {0};
    SensorData_t filteredData = {0};
    AlarmStatus_t alarmStatus = {0};

    for(;;) {
        // 从Zigbee队列获取传感器数据
        if(xQueueReceive(sensorDataQueue, &currentData, pdMS_TO_TICKS(200)) == pdTRUE) {

            // 🔧 数据预处理与滤波
            ApplyDigitalFilter(&currentData, &filteredData);

            //  阈值检测与告警判断
            CheckAlarmConditions(&filteredData, &alarmStatus);

            //  更新历史数据缓存
            UpdateSensorHistory(&filteredData);

            //  发送处理后的数据到其他任务
            SendDataToDisplay(&filteredData);
            SendDataToControl(&filteredData);

            //  上报到云端 (如果WiFi已连接)
            if(xEventGroupGetBits(systemEventGroup) & MQTT_CONNECTED_BIT) {
                PublishToMQTT(&filteredData);
            }
        }

        //  超时告警处理
        HandleTimeoutAlarms();
    }
}

/**
 * @brief 数字滤波算法实现
 * @param raw 原始数据
 * @param filtered 滤波后数据
 * @note 采用中值滤波+指数平滑算法
 */
static void ApplyDigitalFilter(SensorData_t *raw, SensorData_t *filtered) {
    static float temp_history[FILTER_WINDOW_SIZE] = {0};
    static float hum_history[FILTER_WINDOW_SIZE] = {0};
    static uint8_t index = 0;

    //  更新历史数据窗口
    temp_history[index] = raw->temperature;
    hum_history[index] = raw->humidity;
    index = (index + 1) % FILTER_WINDOW_SIZE;

    //  中值滤波
    filtered->temperature = MedianFilter(temp_history, FILTER_WINDOW_SIZE);
    filtered->humidity = MedianFilter(hum_history, FILTER_WINDOW_SIZE);

    //  指数平滑 (α=0.3)
    static float temp_smooth = 25.0f, hum_smooth = 50.0f;
    temp_smooth = 0.3f * filtered->temperature + 0.7f * temp_smooth;
    hum_smooth = 0.3f * filtered->humidity + 0.7f * hum_smooth;

    filtered->temperature = temp_smooth;
    filtered->humidity = hum_smooth;

    //  其他传感器数据直接传递
    filtered->occupancy = raw->occupancy;
    filtered->water_leak = raw->water_leak;
    filtered->co2_level = raw->co2_level;
    filtered->lux_level = raw->lux_level;
    filtered->timestamp = HAL_GetTick();
}

任务间通信机制

消息队列设计

//  传感器数据结构
typedef struct {
    float temperature;      // 温度 (℃)
    float humidity;         // 湿度 (%)
    uint8_t occupancy;      // 人体存在 (0/1)
    uint8_t water_leak;     // 漏水状态 (0/1)
    uint16_t co2_level;     // CO2浓度 (ppm)
    uint16_t lux_level;     // 光照强度 (lux)
    uint32_t timestamp;     // 时间戳
    uint8_t device_id;      // 设备ID
} SensorData_t;

//  控制命令结构
typedef struct {
    uint8_t device_type;    // 设备类型
    uint8_t device_id;      // 设备ID
    uint8_t command;        // 控制命令
    uint16_t param1;        // 参数1
    uint16_t param2;        // 参数2
    uint8_t source;         // 命令源 (HMI/MQTT/自动)
} ControlCmd_t;

//  显示事件结构
typedef struct {
    uint8_t event_type;     // 事件类型
    uint8_t page_id;        // 页面ID
    uint8_t widget_id;      // 控件ID
    uint32_t param;         // 事件参数
} DisplayEvent_t;

通信协议设计

MQTT云平台协议详解

云平台架构选择

MQTT主题设计与数据流

Topic 层次结构设计：
├── 上行主题 (设备→云端)
│   ├── home/bathroom01/telemetry    # 遥测数据 (QoS1)
│   ├── home/bathroom01/event        # 事件告警 (QoS1)
│   ├── home/bathroom01/status       # 设备状态 (QoS0)
│   └── home/bathroom01/response     # 命令响应 (QoS1)
│
└── 下行主题 (云端→设备)
    ├── home/bathroom01/command      # 控制命令 (QoS1)
    ├── home/bathroom01/config       # 配置下发 (QoS1)
    └── home/bathroom01/ota          # 固件升级 (QoS1)

MQTT消息格式标准

// 遥测数据格式
{
  "msgId": "msg_20241215_001",
  "deviceId": "bathroom01",
  "timestamp": 1702636800,
  "data": {
    "temperature": 26.5,      // 温度 (℃)
    "humidity": 65.2,         // 湿度 (%)
    "occupancy": 1,           // 人体存在 (0/1)
    "water_leak": 0,          // 漏水状态 (0/1)
    "co2": 450,               // CO2浓度 (ppm)
    "lux": 320,               // 光照强度 (lux)
    "devices": {              // 设备状态
      "fan": 0,               // 风扇 (0=关闭, 1=开启)
      "heater": 1,            // 浴霸 (0=关闭, 1=开启)
      "light": 1,             // 照明 (0=关闭, 1=开启)
      "mirror": 0             // 除雾镜 (0=关闭, 1=开启)
    }
  }
}

// 控制命令格式
{
  "msgId": "cmd_20241215_001",
  "command": "device_control",
  "params": {
    "device": "fan",          // 设备名称
    "action": "turn_on",      // 操作类型
    "duration": 1800,         // 持续时间(秒)，0=永久
    "priority": "user"        // 优先级: user/auto/emergency
  },
  "timestamp": 1702636800,
  "expire": 1702636860       // 命令过期时间
}

// 事件告警格式
{
  "msgId": "alert_20241215_001",
  "deviceId": "bathroom01",
  "event": {
    "type": "water_leak",     // 事件类型
    "level": "critical",      // 告警级别: info/warning/critical
    "message": "检测到漏水，位置：洗手台下方",
    "location": "sink_area",  // 告警位置
    "actions": ["turn_off_water", "send_notification"]
  },
  "timestamp": 1702636800
}

HMI串口屏通信协议

指令格式与控件映射

HMI通信帧格式：指令 + 参数 + 结束符
├── STM32 → HMI (控制指令)
│   ├── 文本更新: t[id].txt="内容"
│   ├── 数值更新: n[id].val=数值
│   ├── 图片切换: p[id].pic=图片ID
│   ├── 进度条: j[id].val=百分比
│   ├── 曲线添加: add [id],通道,数值
│   └── 页面跳转: page 页面ID
│
└── HMI → STM32 (事件反馈)
    ├── 按钮点击: 65 00 07 [页面ID] [控件ID] 01 FF FF FF
    ├── 滑块变化: 65 00 07 [页面ID] [控件ID] [值H] [值L] FF FF FF
    └── 页面切换: 65 00 04 01 [页面ID] FF FF FF

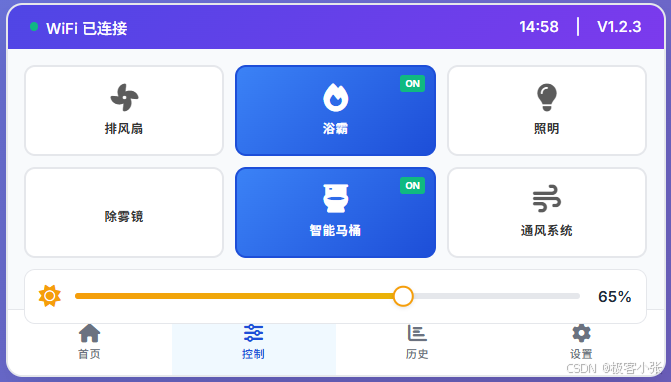

页面布局与控件设计

)
)

HMI数据刷新策略

/**
 * @brief HMI界面刷新管理器
 */
typedef struct {
    uint8_t page_id;          // 当前页面ID
    uint32_t last_update;     // 上次更新时间
    uint8_t need_refresh;     // 刷新标志
    float temp_cache;         // 温度缓存值
    float hum_cache;          // 湿度缓存值
} HMI_Manager_t;

/**
 * @brief 智能刷新策略实现
 * @param data 传感器数据
 * @param hmi HMI管理器
 * @note 减少不必要的串口通信，提高响应速度
 */
void HMI_SmartUpdate(SensorData_t *data, HMI_Manager_t *hmi) {
    uint32_t current_time = HAL_GetTick();

    //温度刷新：变化>0.1°C 或 超过2s
    if(fabs(data->temperature - hmi->temp_cache) > 0.1f ||
       (current_time - hmi->last_update) > 2000) {
        HMI_SendCommand("t0.txt=\"%.1f°C\"", data->temperature);
        hmi->temp_cache = data->temperature;
    }

    //湿度刷新：变化>1% 或 超过2s
    if(fabs(data->humidity - hmi->hum_cache) > 1.0f ||
       (current_time - hmi->last_update) > 2000) {
        HMI_SendCommand("t1.txt=\"%.0f%%\"", data->humidity);
        hmi->hum_cache = data->humidity;
    }

    // 告警状态：立即刷新
    if(data->water_leak) {
        HMI_SendCommand("ico1.pic=2");  // 显示告警图标
        HMI_SendCommand("page 3");      // 跳转告警页面
    }

    hmi->last_update = current_time;
}

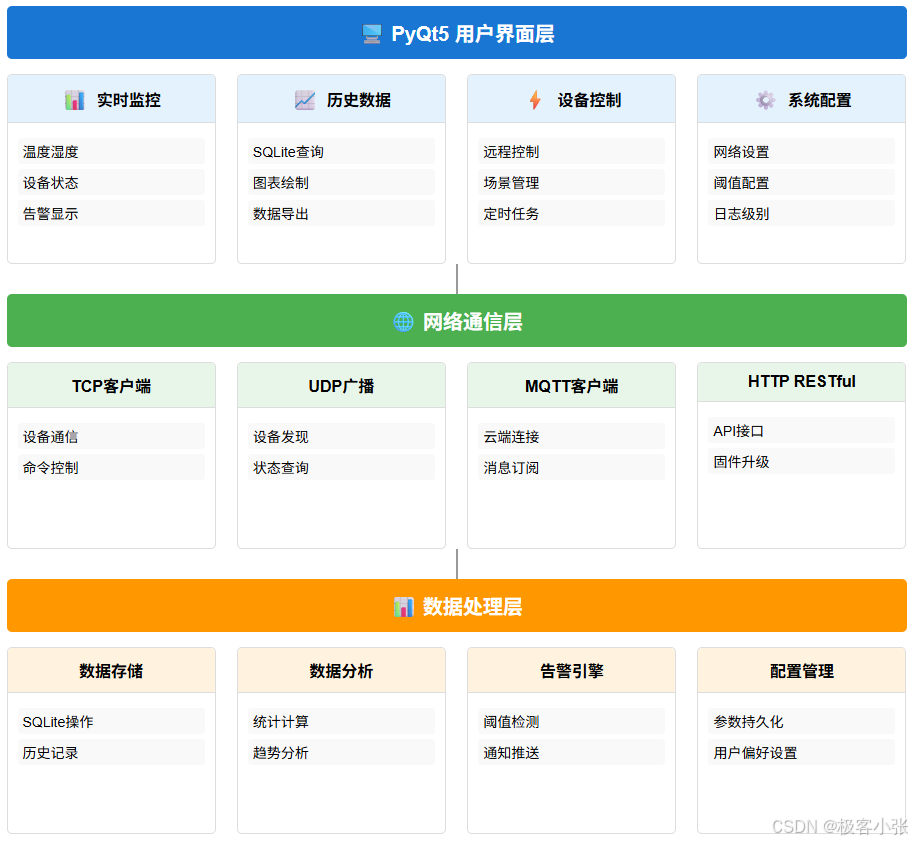

Python上位机通信协议

网络层设计

"""
TCP/UDP通信协议实现
支持命令-响应模式和实时数据推送
"""
import socket, json, struct, threading
from typing import Dict, Callable, Optional

class BathroomClient:
    def __init__(self, host: str = "192.168.1.100", port: int = 8888):
        self.host = host
        self.port = port
        self.socket = None
        self.connected = False
        self.callbacks: Dict[str, Callable] = {}

    def connect(self) -> bool:
        """建立TCP连接"""
        try:
            self.socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
            self.socket.settimeout(5.0)
            self.socket.connect((self.host, self.port))
            self.connected = True

            # 启动接收线程
            threading.Thread(target=self._receive_loop, daemon=True).start()
            return True

        except Exception as e:
            print(f"连接失败: {e}")
            return False

    def send_command(self, command: str, params: dict = None) -> Optional[dict]:
        """发送命令并等待响应"""
        if not self.connected:
            return None

        # 构建请求包
        request = {
            "id": int(time.time() * 1000) % 10000,
            "command": command,
            "params": params or {},
            "timestamp": int(time.time())
        }

        # 发送长度前缀+JSON数据
        data = json.dumps(request, ensure_ascii=False).encode('utf-8')
        length_header = struct.pack('!H', len(data))

        try:
            self.socket.sendall(length_header + data)
            return self._wait_response(request["id"], timeout=3.0)
        except Exception as e:
            print(f"发送失败: {e}")
            return None

    def _receive_loop(self):
        """接收数据循环"""
        buffer = bytearray()

        while self.connected:
            try:
                chunk = self.socket.recv(4096)
                if not chunk:
                    break

                buffer.extend(chunk)

                # 解析完整帧
                while len(buffer) >= 2:
                    length = struct.unpack('!H', buffer[:2])[0]
                    if len(buffer) < 2 + length:
                        break

                    frame_data = bytes(buffer[2:2+length])
                    del buffer[:2+length]

                    # 处理接收到的消息
                    try:
                        message = json.loads(frame_data.decode('utf-8'))
                        self._handle_message(message)
                    except Exception as e:
                        print(f"解析消息失败: {e}")

            except Exception as e:
                print(f"接收错误: {e}")
                break

        self.connected = False

# 📡 使用示例
if __name__ == "__main__":
    client = BathroomClient("192.168.1.100", 8888)

    if client.connect():
        # 查询传感器数据
        sensors = client.send_command("get_sensors")
        print(f"传感器数据: {sensors}")

        # ⚡ 控制设备
        result = client.send_command("control_device", {
            "device": "fan",
            "action": "on",
            "duration": 1800
        })
        print(f"控制结果: {result}")

命令集定义

上位机开发

系统架构设计

)

技术栈选择对比

核心模块实现

1主界面设计 (MainWindow)

"""
智能浴室监控系统主界面
功能：实时数据展示、设备控制、历史数据查看
"""
import sys
import time
import json
from PyQt5.QtWidgets import *
from PyQt5.QtCore import *
from PyQt5.QtGui import *
import pyqtgraph as pg
import sqlite3
from datetime import datetime, timedelta

class BathroomMonitor(QMainWindow):
    def __init__(self):
        super().__init__()
        self.setWindowTitle("智能浴室监控系统 v1.0")
        self.setGeometry(100, 100, 1200, 800)
        self.setStyleSheet("""
            QMainWindow {
                background-color: #f0f0f0;
            }
            QGroupBox {
                font: bold 14px;
                border: 2px solid #cccccc;
                border-radius: 5px;
                margin-top: 10px;
                padding-top: 10px;
            }
            QGroupBox::title {
                subcontrol-origin: margin;
                left: 10px;
                padding: 0 10px 0 10px;
            }
        """)

        #网络客户端初始化
        self.client = BathroomClient()
        self.connected = False

        #数据库初始化
        self.db_manager = DatabaseManager()

        #界面初始化
        self.init_ui()

        #定时器设置
        self.update_timer = QTimer()
        self.update_timer.timeout.connect(self.update_data)
        self.update_timer.start(1000)  # 1秒更新一次

    def init_ui(self):
        """初始化用户界面"""
        central_widget = QWidget()
        self.setCentralWidget(central_widget)

        #主布局
        main_layout = QHBoxLayout(central_widget)

        #左侧面板：实时数据与控制
        left_panel = self.create_left_panel()
        main_layout.addWidget(left_panel, 1)

        #右侧面板：历史数据与图表
        right_panel = self.create_right_panel()
        main_layout.addWidget(right_panel, 2)

        #状态栏
        self.statusBar().showMessage("就绪")
        self.create_menu_bar()

    def create_left_panel(self):
        """创建左侧控制面板"""
        panel = QWidget()
        layout = QVBoxLayout(panel)

        #连接状态组
        conn_group = QGroupBox("连接状态")
        conn_layout = QHBoxLayout(conn_group)

        self.status_indicator = QLabel("●")
        self.status_indicator.setStyleSheet("color: red; font-size: 20px;")
        self.status_label = QLabel("离线")

        self.connect_btn = QPushButton("连接")
        self.connect_btn.clicked.connect(self.toggle_connection)

        conn_layout.addWidget(self.status_indicator)
        conn_layout.addWidget(self.status_label)
        conn_layout.addStretch()
        conn_layout.addWidget(self.connect_btn)

        #传感器数据组
        sensor_group = QGroupBox("环境数据")
        sensor_layout = QFormLayout(sensor_group)

        self.temp_label = self.create_value_label("--", "°C", "red")
        self.hum_label = self.create_value_label("--", "%", "blue")
        self.co2_label = self.create_value_label("--", "ppm", "orange")
        self.lux_label = self.create_value_label("--", "lux", "green")

        sensor_layout.addRow("🌡️ 温度:", self.temp_label)
        sensor_layout.addRow("💧 湿度:", self.hum_label)
        sensor_layout.addRow("🌪️ CO2:", self.co2_label)
        sensor_layout.addRow("💡 光照:", self.lux_label)

        #状态指示组
        status_group = QGroupBox("状态指示")
        status_layout = QFormLayout(status_group)

        self.occupancy_led = self.create_led_indicator()
        self.leak_led = self.create_led_indicator()

        status_layout.addRow("👤 人体存在:", self.occupancy_led)
        status_layout.addRow("💧 漏水告警:", self.leak_led)

        #设备控制组
        control_group = QGroupBox("设备控制")
        control_layout = QGridLayout(control_group)

        self.fan_btn = self.create_device_button("🌪️ 排风扇", "fan")
        self.heater_btn = self.create_device_button("🔥 浴霸", "heater")
        self.light_btn = self.create_device_button("💡 照明", "light")
        self.mirror_btn = self.create_device_button("🪞 除雾镜", "mirror")

        control_layout.addWidget(self.fan_btn, 0, 0)
        control_layout.addWidget(self.heater_btn, 0, 1)
        control_layout.addWidget(self.light_btn, 1, 0)
        control_layout.addWidget(self.mirror_btn, 1, 1)

        #场景控制组
        scene_group = QGroupBox("场景模式")
        scene_layout = QVBoxLayout(scene_group)

        shower_btn = QPushButton("🚿 淋浴模式")
        shower_btn.clicked.connect(lambda: self.set_scene("shower"))

        toilet_btn = QPushButton("🚽 如厕模式")
        toilet_btn.clicked.connect(lambda: self.set_scene("toilet"))

        clean_btn = QPushButton("🧹 清洁模式")
        clean_btn.clicked.connect(lambda: self.set_scene("clean"))

        scene_layout.addWidget(shower_btn)
        scene_layout.addWidget(toilet_btn)
        scene_layout.addWidget(clean_btn)

        #添加到主布局
        layout.addWidget(conn_group)
        layout.addWidget(sensor_group)
        layout.addWidget(status_group)
        layout.addWidget(control_group)
        layout.addWidget(scene_group)
        layout.addStretch()

        return panel

    def create_right_panel(self):
        """创建右侧数据面板"""
        panel = QWidget()
        layout = QVBoxLayout(panel)

        # 历史数据图表
        chart_group = QGroupBox("历史数据")
        chart_layout = QVBoxLayout(chart_group)

        # 图表控制栏
        chart_controls = QHBoxLayout()

        self.chart_type = QComboBox()
        self.chart_type.addItems(["温湿度", "CO2浓度", "设备状态"])
        self.chart_type.currentTextChanged.connect(self.update_chart)

        self.time_range = QComboBox()
        self.time_range.addItems(["最近1小时", "最近6小时", "最近24小时", "最近7天"])
        self.time_range.currentTextChanged.connect(self.update_chart)

        export_btn = QPushButton("导出数据")
        export_btn.clicked.connect(self.export_data)

        chart_controls.addWidget(QLabel("显示类型:"))
        chart_controls.addWidget(self.chart_type)
        chart_controls.addWidget(QLabel("时间范围:"))
        chart_controls.addWidget(self.time_range)
        chart_controls.addStretch()
        chart_controls.addWidget(export_btn)

        # 图表绘制区域
        self.plot_widget = pg.PlotWidget()
        self.plot_widget.setBackground('w')
        self.plot_widget.setLabel('left', '数值')
        self.plot_widget.setLabel('bottom', '时间')
        self.plot_widget.showGrid(x=True, y=True)

        chart_layout.addLayout(chart_controls)
        chart_layout.addWidget(self.plot_widget)

        # 告警日志
        log_group = QGroupBox("告警日志")
        log_layout = QVBoxLayout(log_group)

        self.log_text = QTextEdit()
        self.log_text.setMaximumHeight(200)
        self.log_text.setReadOnly(True)

        clear_log_btn = QPushButton("清空日志")
        clear_log_btn.clicked.connect(self.log_text.clear)

        log_layout.addWidget(self.log_text)
        log_layout.addWidget(clear_log_btn)

        layout.addWidget(chart_group)
        layout.addWidget(log_group)

        return panel

    def create_value_label(self, value, unit, color):
        """创建数值显示标签"""
        label = QLabel(f"<span style='color: {color}; font-size: 18px; font-weight: bold;'>{value}</span> {unit}")
        return label

    def create_led_indicator(self):
        """创建LED状态指示器"""
        indicator = QLabel("●")
        indicator.setStyleSheet("color: gray; font-size: 16px;")
        return indicator

    def create_device_button(self, text, device_name):
        """创建设备控制按钮"""
        btn = QPushButton(text)
        btn.setCheckable(True)
        btn.clicked.connect(lambda checked: self.control_device(device_name, checked))
        btn.setStyleSheet("""
            QPushButton {
                min-height: 50px;
                font-size: 14px;
                border: 2px solid #ddd;
                border-radius: 5px;
            }
            QPushButton:checked {
                background-color: #4CAF50;
                color: white;
                border-color: #45a049;
            }
        """)
        return btn

2 数据库管理模块

class DatabaseManager:
    """数据库管理类 - 负责SQLite数据的存储与查询"""

    def __init__(self, db_path="bathroom_data.db"):
        self.db_path = db_path
        self.init_database()

    def init_database(self):
        """初始化数据库表结构"""
        conn = sqlite3.connect(self.db_path)
        cursor = conn.cursor()

        # 传感器数据表
        cursor.execute("""
            CREATE TABLE IF NOT EXISTS sensor_data (
                id INTEGER PRIMARY KEY AUTOINCREMENT,
                timestamp INTEGER NOT NULL,
                temperature REAL,
                humidity REAL,
                co2 INTEGER,
                lux INTEGER,
                occupancy INTEGER,
                water_leak INTEGER
            )
        """)

        # 设备状态表
        cursor.execute("""
            CREATE TABLE IF NOT EXISTS device_status (
                id INTEGER PRIMARY KEY AUTOINCREMENT,
                timestamp INTEGER NOT NULL,
                device_name TEXT NOT NULL,
                status INTEGER NOT NULL,
                action TEXT
            )
        """)

        # 告警事件表
        cursor.execute("""
            CREATE TABLE IF NOT EXISTS alert_events (
                id INTEGER PRIMARY KEY AUTOINCREMENT,
                timestamp INTEGER NOT NULL,
                event_type TEXT NOT NULL,
                level TEXT NOT NULL,
                message TEXT,
                resolved INTEGER DEFAULT 0
            )
        """)

        conn.commit()
        conn.close()

    def insert_sensor_data(self, data):
        """插入传感器数据"""
        conn = sqlite3.connect(self.db_path)
        cursor = conn.cursor()

        cursor.execute("""
            INSERT INTO sensor_data
            (timestamp, temperature, humidity, co2, lux, occupancy, water_leak)
            VALUES (?, ?, ?, ?, ?, ?, ?)
        """, (
            int(time.time()),
            data.get('temperature'),
            data.get('humidity'),
            data.get('co2'),
            data.get('lux'),
            data.get('occupancy', 0),
            data.get('water_leak', 0)
        ))

        conn.commit()
        conn.close()

    def get_history_data(self, hours=24, data_type='all'):
        """获取历史数据"""
        conn = sqlite3.connect(self.db_path)
        cursor = conn.cursor()

        start_time = int(time.time()) - (hours * 3600)

        cursor.execute("""
            SELECT timestamp, temperature, humidity, co2, lux
            FROM sensor_data
            WHERE timestamp > ?
            ORDER BY timestamp
        """, (start_time,))

        results = cursor.fetchall()
        conn.close()

        return results

界面效果展示

技术学习价值

本项目作为完整的IoT系统实现，具有极高的学习和参考价值：

知识体系覆盖

• 嵌入式开发：STM32 + FreeRTOS多任务编程
• 通信协议：UART/SPI/I2C/Zigbee/WiFi/MQTT全栈
• 上位机开发：Python GUI编程与数据库操作
• 系统集成：硬件选型、软件架构、安全设计
• 产品思维：用户体验、成本控制、可维护性

🛠️ 实践技能提升

1. 📖 学习路线建议：

   • 基础：单片机 → FreeRTOS → 通信协议
   • 进阶：系统架构 → 安全设计 → 性能优化
   • 应用：产品化 → 市场分析 → 商业模式

2. 🔧 开发能力培养：

   • 代码规范与文档编写
   • 版本控制与团队协作
   • 测试验证与质量保证
   • 问题诊断与故障排除

结语

智能家居是物联网技术的重要应用场景，正处于快速发展阶段。本项目提供完整的技术方案和详细的实现指南，为开发者打造了一个优质的学习范本和参考模板。
