【系统架构设计师（22）】面向服务的软件架构风格

一、本文知识覆盖范围

1、概述

面向服务的软件架构风格是现代软件工程中关于系统服务化设计和分布式集成的核心架构理念。这些知识解决的根本问题是：如何将复杂的业务系统拆分为独立的服务单元，实现服务的复用、集成和协作。

面向服务架构的意义：

1. 提高系统复用性：通过服务化封装，一个用户认证服务可被10+个不同系统复用，开发效率提升300%
2. 降低系统耦合度：服务间松耦合设计，单个服务故障不影响整体系统，可用性提升至99.9%
3. 支持异构系统集成：Java、.NET、Python等不同技术栈系统可通过标准服务接口无缝集成
4. 实现业务敏捷响应：新业务需求可通过组合现有服务快速实现，交付周期缩短50%以上

应用场景：

• 企业级系统集成（如ERP与CRM系统对接）
• 互联网平台架构（如电商平台、社交网络）
• 微服务架构设计（如Spring Cloud、Dubbo框架应用）
• 云原生应用开发（如Kubernetes环境下的服务治理）

2、知识体系概览

本文涵盖面向服务架构的完整知识体系：

二、SOA基础架构原理

1、面向服务架构核心概念

SOA是将业务功能封装为可重用服务，通过标准接口进行组合和集成的架构风格。

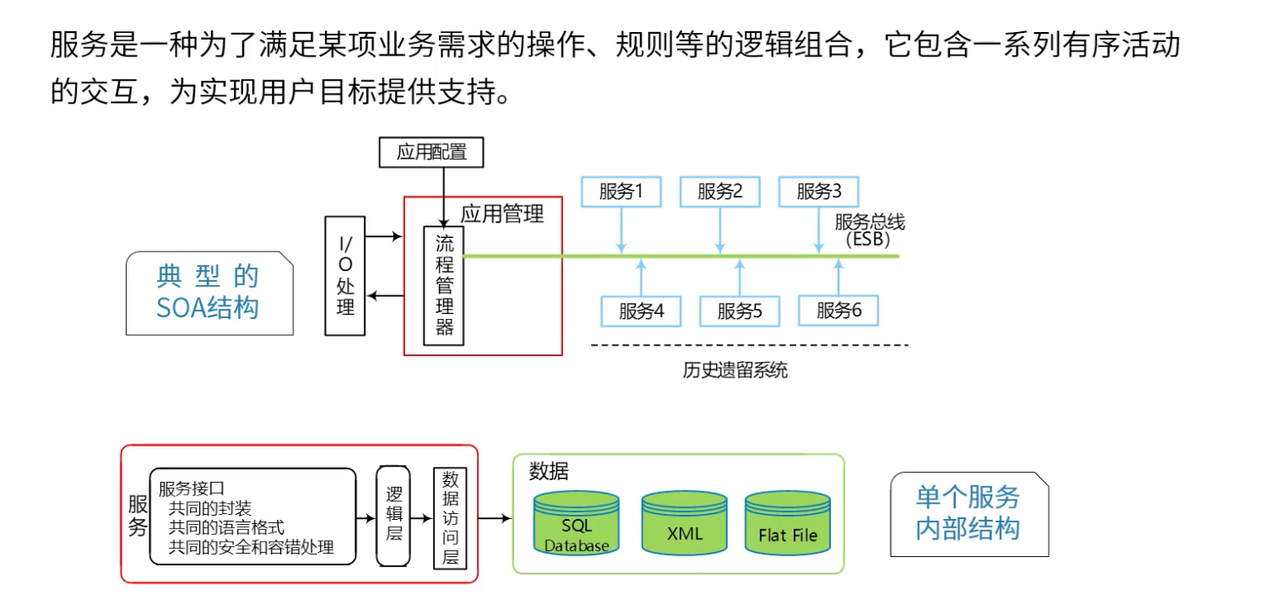

SOA核心组件及职责：

单个服务内部三层架构：

服务内部分层结构：
服务接口层：
  - 统一的封装格式(JSON/XML)
  - 标准化的安全认证
  - 容错和重试机制
    ↓
业务逻辑层：
  - 核心业务规则处理
  - 数据验证和转换
  - 业务流程编排
    ↓
数据访问层：
  - SQL数据库(MySQL/Oracle)
  - NoSQL数据库(MongoDB/Redis)
  - 文件系统(日志文件/配置文件)

2、SOA架构设计原则

SOA遵循松耦合、可重用、标准化的设计原则。

SOA设计原则对比分析：

三、Web服务技术标准

1、传统Web服务三大标准

传统Web服务通过WSDL、UDDI、SOAP三大标准实现服务的描述、发现和调用。

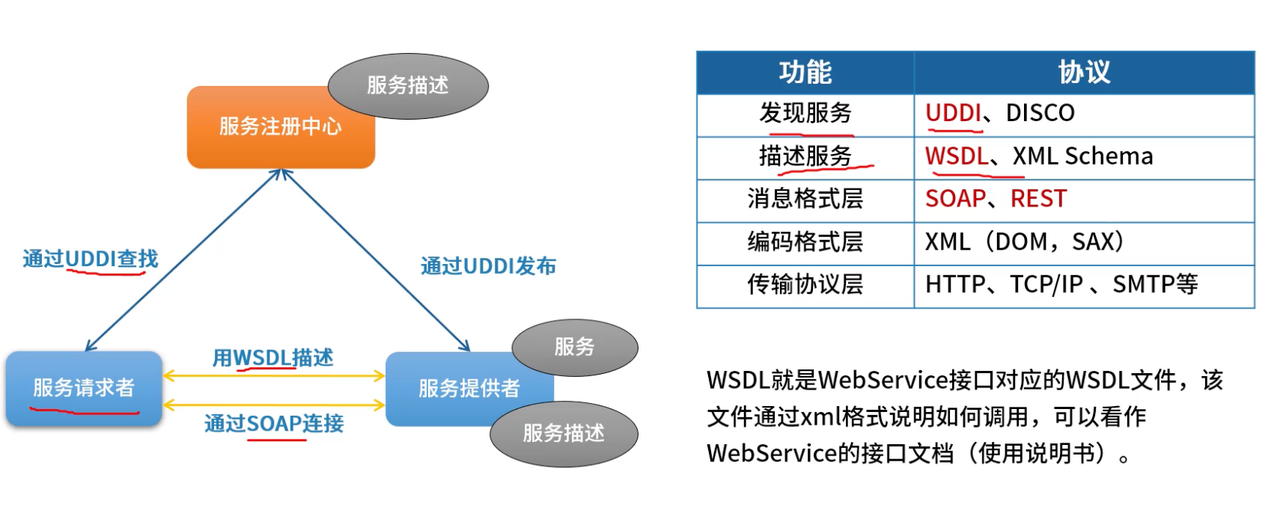

Web服务标准技术栈：

Web服务工作流程示例：

传统Web服务调用流程：
1. 服务提供者开发用户认证服务
2. 使用WSDL描述服务接口和参数格式
3. 将服务信息发布到UDDI注册中心
4. 服务消费者在UDDI中查找认证服务
5. 获取WSDL描述文件，了解调用方式
6. 使用SOAP协议调用认证服务
7. 服务提供者返回认证结果

优势：标准化程度高，跨平台兼容性好
缺点：协议复杂，性能开销较大

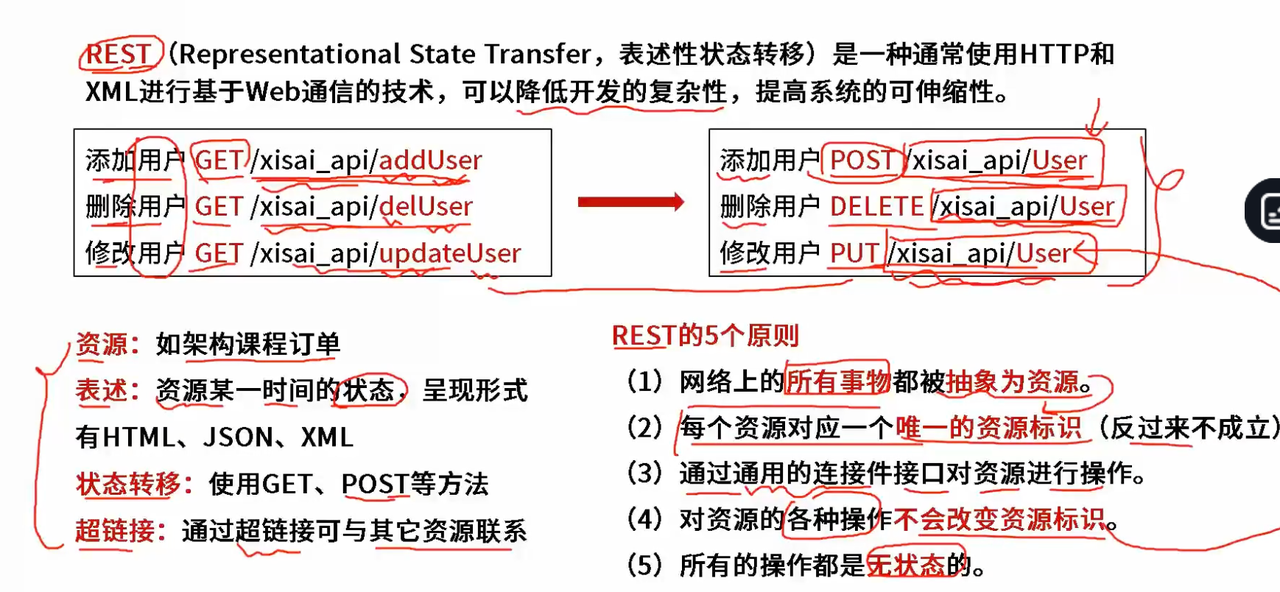

2、RESTful架构风格

REST采用轻量级HTTP协议实现服务接口，成为现代Web服务的主流选择。

REST与传统Web服务对比：

RESTful API设计实例：

用户管理RESTful API设计：
GET    /api/users          # 获取用户列表
GET    /api/users/123      # 获取特定用户信息
POST   /api/users          # 创建新用户
PUT    /api/users/123      # 更新用户信息
DELETE /api/users/123      # 删除用户

响应格式(JSON)：
{
  "id": 123,
  "name": "张三",
  "email": "zhangsan@example.com",
  "created_at": "2024-01-15T10:30:00Z"
}

优势：简单直观，易于理解和使用

四、企业服务总线(ESB)

1、ESB核心功能架构

ESB是企业级服务集成的中间件平台，提供服务间通信、路由、转换等功能。

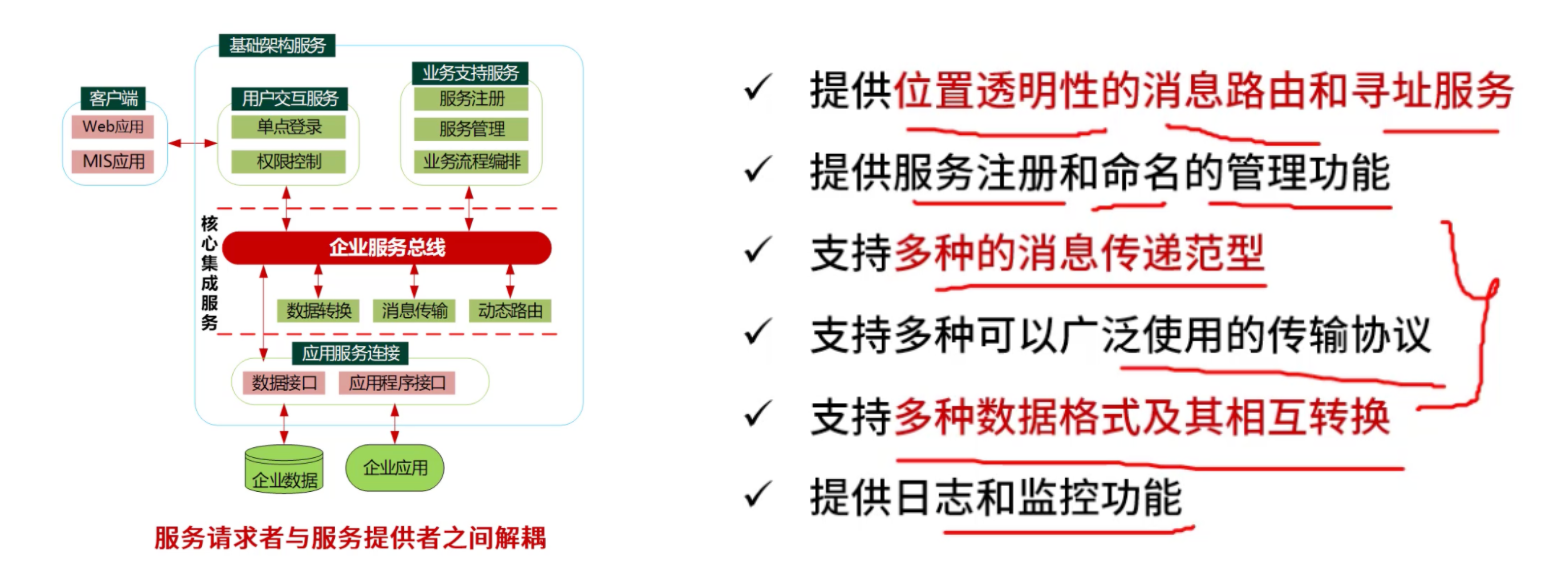

ESB六大核心功能：

ESB典型部署架构：

企业ESB集成架构：
前端应用层(Web/Mobile/Desktop)
    ↓ HTTP/HTTPS
API网关层(Kong/Zuul)
    ↓ 负载均衡
ESB服务总线：
  - 消息路由器
  - 协议适配器
  - 数据转换器
  - 服务注册中心
    ↓ 多协议支持
后端服务层：
  - ERP系统(SAP)
  - CRM系统(Salesforce)
  - 财务系统(用友)
  - 自研业务系统

2、ESB与点对点集成对比

ESB通过中心化的服务总线解决了点对点集成的复杂性问题。

两种集成方式对比分析：

五、微服务架构详解

1、微服务架构核心理念

微服务是将单体应用拆分为多个小型独立服务的架构风格，强调服务的自治性和独立部署。

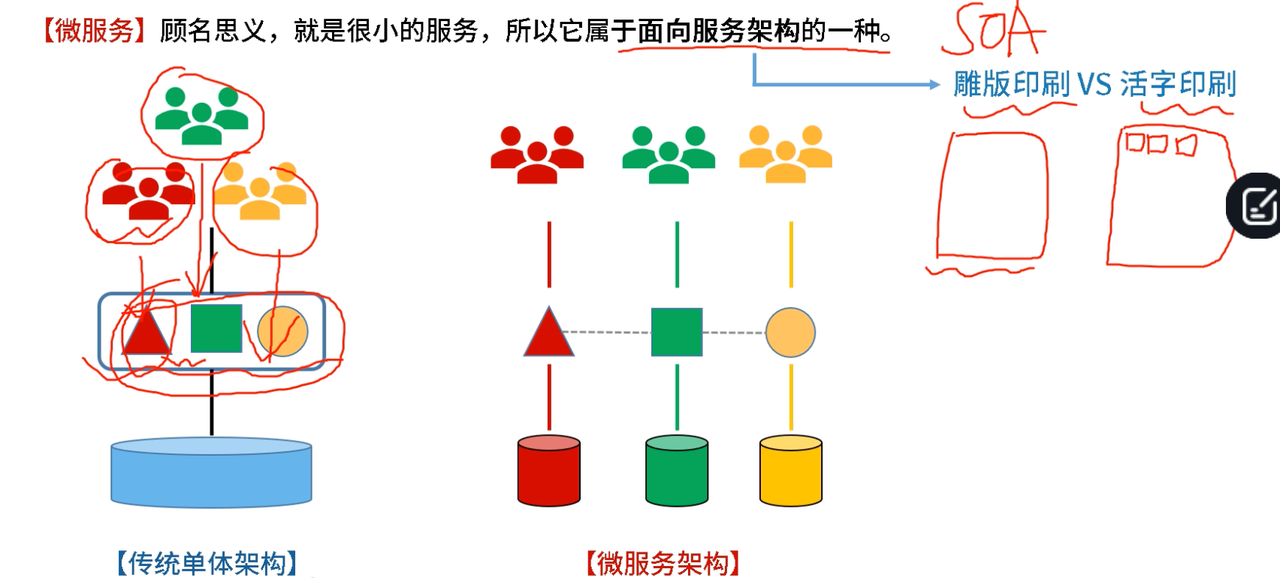

单体架构与微服务架构对比：

微服务架构演进类比：

架构演进类比：
雕版印刷(单体架构)：
  - 整版刻制，修改困难
  - 一处错误影响整版
  - 重复内容需要重新刻版

活字印刷(微服务架构)：
  - 独立活字，灵活组合
  - 单个活字损坏易于替换
  - 活字可重复使用于不同版面

2、微服务架构优势与挑战

微服务带来开发灵活性和运维复杂性的双重影响。

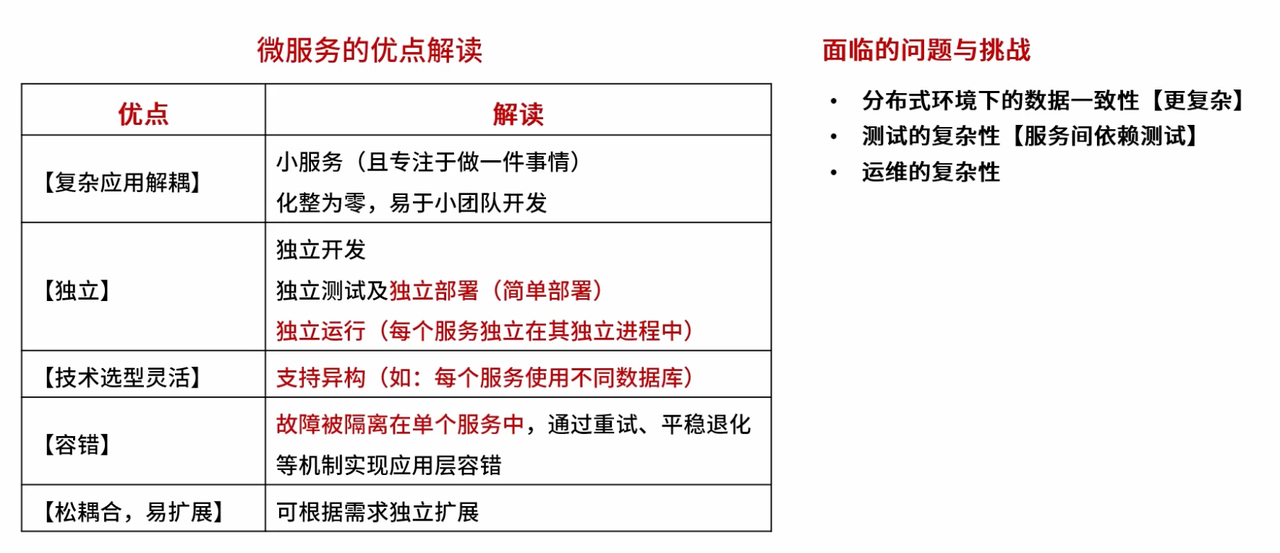

微服务优势详解：

微服务面临的挑战：

3、微服务架构模式

微服务提供多种组合模式适应不同的业务场景需求。

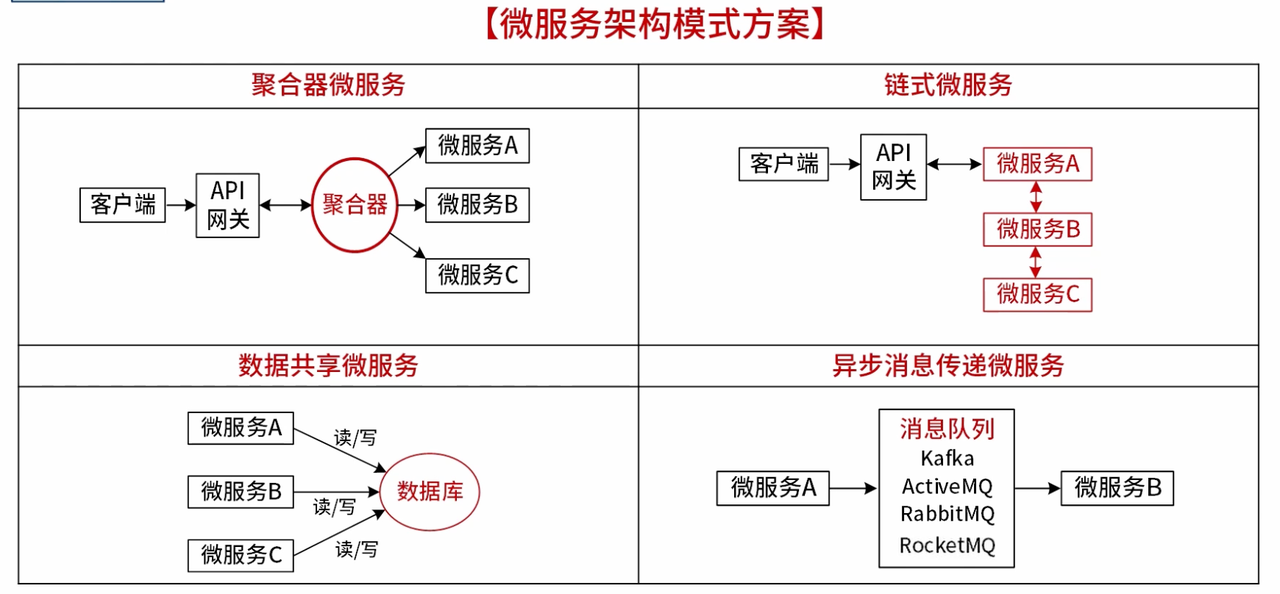

四种主要微服务模式：

微服务模式选择指南：

电商系统微服务模式应用：
聚合器模式 → 商品详情页、订单详情页
链式模式 → 下单流程、退款流程
数据共享模式 → 用户基础信息管理
异步消息模式 → 订单状态变更通知

技术选型：
- 聚合器：Spring Cloud Gateway
- 链式调用：Feign客户端
- 数据共享：MySQL主从复制
- 异步消息：RabbitMQ、Kafka

六、SOA与微服务架构对比

1、架构理念差异分析

SOA和微服务虽然都是面向服务的架构，但在设计理念和实现方式上存在显著差异。

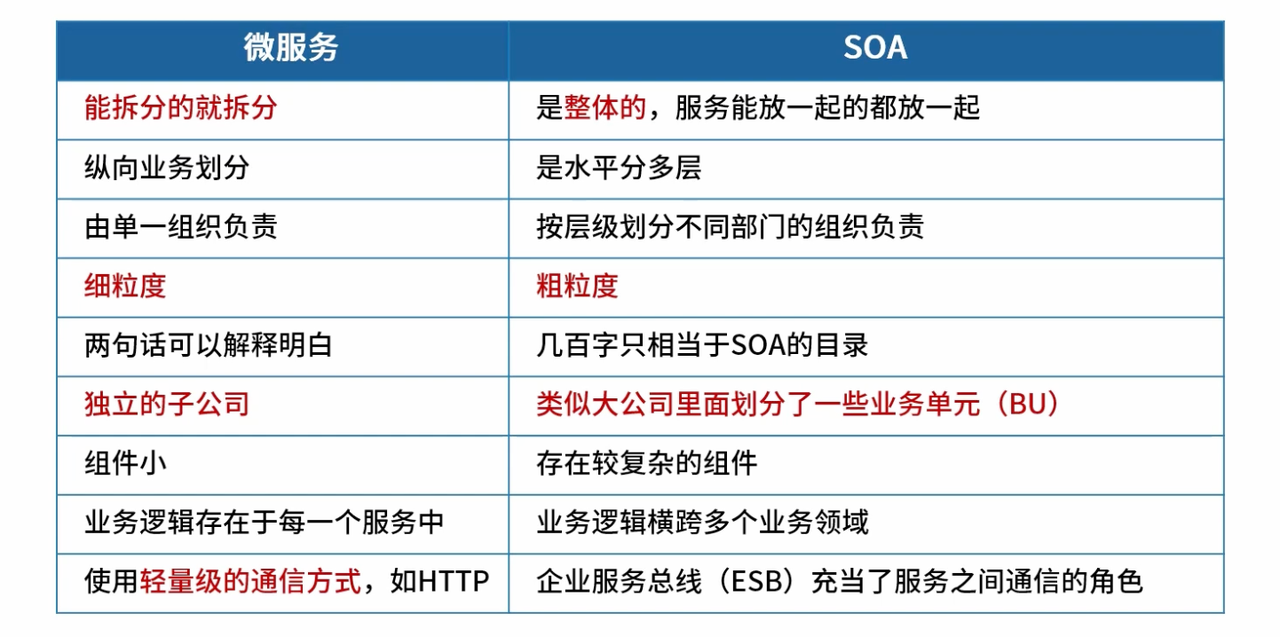

SOA与微服务核心差异：

2、技术实现对比

两种架构在技术选型和实现复杂度上有明显区别。

技术实现差异对比：

架构选择决策矩阵：

架构选择指南：
选择SOA的场景：
  ✓ 大型企业，需要集成多个遗留系统
  ✓ 对服务治理有严格要求
  ✓ 团队技术水平较高，有ESB运维经验
  ✓ 系统复杂度高，需要统一管理

选择微服务的场景：
  ✓ 互联网公司，业务变化快
  ✓ 团队规模适中，希望快速迭代
  ✓ 云原生环境，容器化部署
  ✓ 技术栈多样化需求

七、实际应用指导

1、技术选择指南

不同场景的面向服务架构选择：

2、常见问题及解决

面向服务架构实施中的典型问题：

实际问题处理示例：

分布式事务问题解决：
❌ 错误做法：
try {
    orderService.createOrder();     // 创建订单
    inventoryService.reduceStock(); // 扣减库存
    paymentService.processPayment(); // 处理支付
} catch (Exception e) {
    // 难以保证一致性
}

✅ 正确做法：
// 使用Saga模式
@SagaOrchestrationStart
public void processOrder(OrderInfo order) {
    sagaManager.choreography()
        .step("createOrder").invoke(orderService::createOrder)
        .step("reduceStock").invoke(inventoryService::reduceStock)
        .step("processPayment").invoke(paymentService::processPayment)
        .compensate("cancelOrder").invoke(orderService::cancelOrder)
        .compensate("restoreStock").invoke(inventoryService::restoreStock)
        .execute(order);
}

3、最佳实践建议

面向服务架构设计最佳实践：

1. 服务设计原则

   • 单一职责：每个服务只负责一个业务领域
   • 接口优先：先设计接口，再实现服务
   • 无状态设计：服务不保存会话状态，便于扩展

2. 技术实施策略

   • 渐进式演进：从单体到微服务逐步拆分
   • 契约测试：确保服务间接口兼容性
   • 监控先行：建立完善的监控和告警体系

3. 组织架构调整

   • 康威定律：组织架构决定系统架构
   • 全栈团队：每个团队负责完整的服务生命周期
   • DevOps文化：开发和运维一体化

4. 治理体系建设

   • 服务标准：统一的开发、部署、监控标准
   • 安全策略：API安全、服务间认证授权
   • 性能管理：SLA定义、容量规划、性能优化

成功案例分享：

Netflix微服务架构实践：
- 服务数量：700+个微服务
- 部署规模：每天4000+次部署
- 可用性：99.99%的服务可用性
- 技术栈：Spring Boot、Eureka、Hystrix、Zuul

关键成功因素：
1. 完善的基础设施：自动化部署、监控、日志
2. 强大的技术团队：每个服务团队8-12人
3. 渐进式演进：从单体架构逐步拆分
4. 故障驱动优化：通过混沌工程提升稳定性

八、总结

面向服务的软件架构风格是现代分布式系统设计的重要基础，通过学习这些知识，我们能够：

1. 理解服务化设计本质：从传统的单体架构转向服务导向的分布式架构
2. 掌握多种服务化技术：从传统Web服务到现代微服务的技术演进
3. 学会架构选择决策：根据业务场景选择SOA、微服务或混合架构
4. 具备服务治理能力：处理分布式环境下的服务管理和运维挑战

面向服务架构不仅仅是一种技术选择，更是一种设计思维的转变，它要求我们从业务价值出发，以服务为中心组织系统架构，最终实现技术与业务的完美结合。
