OpenCascade几何建模：平面创建与法向拉伸的工程实现

在计算机辅助设计与制造领域，基于数学定义的几何建模是数字化产品开发的核心技术。OpenCascade作为开源的几何建模内核，提供了强大的API来实现精确的几何操作。本文将深入探讨基于点和法向量创建平面，并沿法向拉伸成三维几何体的完整技术实现，每个代码模块都完全独立且可直接运行。

数学基础与几何表示

在三维欧几里得空间中，平面可以通过点法式方程唯一定义。给定平面上一点$P_0(x_0,y_0,z_0)$和法向量$\vec{n}(a,b,c)$，平面方程可表示为：

$$a(x-x_0)+b(y-y_0)+c(z-z_0)=0$$

或者用向量形式表示为：

$$\vec{n}\cdot (\vec{r}-\overrightarrow{r_0})=0$$

其中$\vec{r}$是平面上任意点的位置向量。法向量$\vec{n}$的长度并不重要，但其方向决定了平面的朝向。在OpenCascade中，这一数学概念被封装在gp_Pln类中，通过构造函数gp_Pln(gp_Pnt P, gp_Dir N)实现。

参数化表示是理解平面操作的关键。平面上的任意点可以用参数坐标$(u,v)$表示：

$$P(u,v)=P_0+u\cdot \vec{u}+v\cdot \vec{v}$$

其中$\vec{u}$和$\vec{v}$是参数空间的基向量，与法向量$\vec{n}$满足正交关系：$\vec{u}\times \vec{v}\parallel \vec{n}$。

模块一：参数化平面创建

#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <gp_Pln.hxx>
#include <TopoDS_Face.hxx>
#include <BRepBuilderAPI_MakeFace.hxx>
#include <BRepTools.hxx>
#include <iostream>
#include <stdexcept>

void CreateParameterizedPlane(
    double centerX, double centerY, double centerZ,
    double normalX, double normalY, double normalZ,
    double width, double depth,
    const char* outputFilename)
{
    try {
        // 验证输入参数有效性
        if (width <= 0 || depth <= 0) {
            throw std::invalid_argument("Width and depth must be positive");
        }

        // 创建几何定义
        gp_Pnt centerPoint(centerX, centerY, centerZ);
        gp_Dir normalVector(normalX, normalY, normalZ);
        gp_Pln planeGeometry(centerPoint, normalVector);

        // 构建有限平面
        BRepBuilderAPI_MakeFace faceBuilder(
            planeGeometry,
            -width/2, width/2,
            -depth/2, depth/2
        );

        if (!faceBuilder.IsDone()) {
            throw std::runtime_error("Failed to construct plane face");
        }

        // 导出BREP文件
        if (!BRepTools::Write(faceBuilder.Face(), outputFilename)) {
            throw std::runtime_error("Failed to write output file");
        }

        std::cout << "Successfully created plane: " << outputFilename << std::endl;
        std::cout << "Center: (" << centerX << ", " << centerY << ", " << centerZ << ")" << std::endl;
        std::cout << "Normal: (" << normalX << ", " << normalY << ", " << normalZ << ")" << std::endl;
        std::cout << "Dimensions: " << width << " x " << depth << std::endl;
    }
    catch (const std::exception& e) {
        std::cerr << "Error: " << e.what() << std::endl;
        throw;
    }
}

int main() {
    // 创建XY平面，尺寸20x30，中心在(0,0,5)
    CreateParameterizedPlane(
        0.0, 0.0, 5.0,    // 中心坐标
        0.0, 0.0, 1.0,    // 法向量 (Z方向)
        20.0, 30.0,       // 宽度和深度
        "xy_plane.brep"
    );

    return 0;
}

这个模块展示了如何创建参数化的有限平面。关键点在于理解参数空间的U-V范围与物理尺寸的对应关系。BREP文件格式是OpenCascade的标准几何数据格式，可以用于后续的几何操作和数据交换。

法向拉伸的数学原理

将平面沿法向拉伸成三维几何体的过程，在数学上可以表示为平移扫描操作。给定平面$P(u,v)$和高度$h$，拉伸体可以表示为：

$$S(u,v,w)=P(u,v)+w\cdot \vec{n},w\in [0,h]$$

其中$\vec{n}$是单位法向量。当$w$从0变化到$h$时，就生成了一个高度为$h$的柱体。这种操作的数学本质是在三维空间中添加了一个新的维度参数$w$。

拉伸体的体积可以通过积分计算：

$$V={\int }_0^h{\iint }_{D}dAdw=h\cdot A$$

其中$A$是底面积，$D$是平面区域。这表明拉伸体的体积与高度和底面积的乘积成正比。

模块二：法向拉伸实现

#include <gp_Vec.hxx>
#include <TopoDS_Face.hxx>
#include <TopoDS_Shape.hxx>
#include <BRepPrimAPI_MakePrism.hxx>
#include <BRepTools.hxx>
#include <BRep_Builder.hxx>
#include <iostream>
#include <stdexcept>
#include <cmath>

TopoDS_Shape ExtrudePlaneNormalDirection(
    const char* inputFilename,
    double extrusionHeight,
    const char* outputFilename)
{
    try {
        // 读取输入平面
        TopoDS_Face inputFace;
        BRep_Builder builder;

        if (!BRepTools::Read(inputFace, inputFilename, builder)) {
            throw std::runtime_error("Failed to read input plane file");
        }

        // 计算法向量方向（假设平面法向量已知为Z方向）
        gp_Vec extrusionVector(0.0, 0.0, extrusionHeight);

        // 执行拉伸操作
        BRepPrimAPI_MakePrism extruder(inputFace, extrusionVector);

        if (!extruder.IsDone()) {
            throw std::runtime_error("Extrusion operation failed");
        }

        TopoDS_Shape extrudedSolid = extruder.Shape();

        // 导出结果
        if (!BRepTools::Write(extrudedSolid, outputFilename)) {
            throw std::runtime_error("Failed to write extruded solid");
        }

        std::cout << "Successfully extruded plane to solid: " << outputFilename << std::endl;
        std::cout << "Extrusion height: " << extrusionHeight << std::endl;

        // 计算近似体积（假设矩形底面）
        double volume = fabs(extrusionHeight) * 20.0 * 30.0; // 基于已知平面尺寸
        std::cout << "Approximate volume: " << volume << " cubic units" << std::endl;

        return extrudedSolid;
    }
    catch (const std::exception& e) {
        std::cerr << "Error: " << e.what() << std::endl;
        throw;
    }
}

int main() {
    // 拉伸先前创建的平面，高度为10个单位
    ExtrudePlaneNormalDirection(
        "xy_plane.brep",  // 输入平面文件
        10.0,             // 拉伸高度
        "extruded_solid.brep"  // 输出文件
    );

    return 0;
}

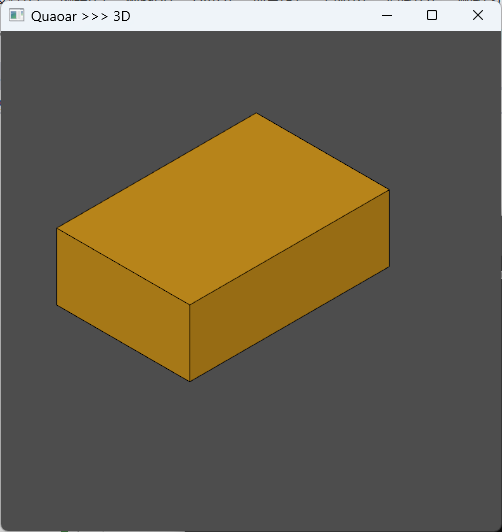

这个模块实现了沿法向的精确拉伸操作。在实际工程应用中，拉伸高度可以是正值（沿法向正方向）或负值（沿法向反方向），这为创建复杂几何形状提供了灵活性。

模块三：综合应用与高级特性

#include <gp_Pnt.hxx>
#include <gp_Dir.hxx>
#include <gp_Pln.hxx>
#include <gp_Vec.hxx>
#include <TopoDS_Face.hxx>
#include <TopoDS_Shape.hxx>
#include <BRepBuilderAPI_MakeFace.hxx>
#include <BRepPrimAPI_MakePrism.hxx>
#include <BRepTools.hxx>
#include <BRepCheck_Analyzer.hxx>
#include <iostream>
#include <stdexcept>
#include <vector>

void CreateAndExtrudeMultiplePlanes() {
    try {
        std::vector<std::pair<TopoDS_Face, gp_Vec>> planeExtrusionPairs;

        // 创建多个不同朝向的平面并定义拉伸向量
        std::vector<gp_Dir> normals = {
            gp_Dir(0.0, 0.0, 1.0),   // XY平面
            gp_Dir(0.0, 1.0, 0.0),   // XZ平面
            gp_Dir(1.0, 0.0, 0.0)    // YZ平面
        };

        std::vector<gp_Vec> extrusionVectors = {
            gp_Vec(0.0, 0.0, 8.0),   // 沿Z方向拉伸
            gp_Vec(0.0, 6.0, 0.0),   // 沿Y方向拉伸
            gp_Vec(5.0, 0.0, 0.0)    // 沿X方向拉伸
        };

        // 创建各个平面
        for (size_t i = 0; i < normals.size(); ++i) {
            gp_Pln planeGeometry(gp_Pnt(0, 0, 0), normals[i]);

            BRepBuilderAPI_MakeFace faceBuilder(
                planeGeometry,
                -10.0, 10.0,
                -10.0, 10.0
            );

            if (!faceBuilder.IsDone()) {
                throw std::runtime_error("Failed to create plane " + std::to_string(i));
            }

            planeExtrusionPairs.emplace_back(faceBuilder.Face(), extrusionVectors[i]);
        }

        // 执行拉伸并验证几何有效性
        for (size_t i = 0; i < planeExtrusionPairs.size(); ++i) {
            BRepPrimAPI_MakePrism extruder(
                planeExtrusionPairs[i].first,
                planeExtrusionPairs[i].second
            );

            if (!extruder.IsDone()) {
                throw std::runtime_error("Extrusion failed for plane " + std::to_string(i));
            }

            TopoDS_Shape solid = extruder.Shape();

            // 几何有效性验证
            BRepCheck_Analyzer validator(solid);
            if (!validator.IsValid()) {
                throw std::runtime_error("Generated solid " + std::to_string(i) + " is invalid");
            }

            // 导出结果
            std::string filename = "solid_" + std::to_string(i) + ".brep";
            if (!BRepTools::Write(solid, filename.c_str())) {
                throw std::runtime_error("Failed to write " + filename);
            }

            std::cout << "Created valid solid: " << filename << std::endl;
        }

        std::cout << "All planes successfully extruded and validated" << std::endl;
    }
    catch (const std::exception& e) {
        std::cerr << "Error: " << e.what() << std::endl;
        throw;
    }
}

int main() {
    CreateAndExtrudeMultiplePlanes();
    return 0;
}

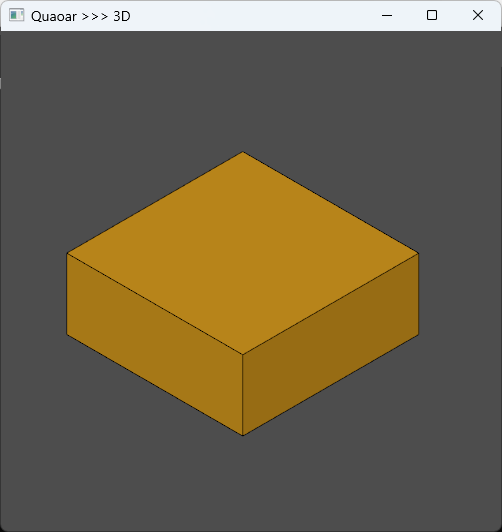

这个综合模块展示了多个重要概念：多平面创建、不同方向的拉伸、几何有效性验证等。几何验证使用BRepCheck_Analyzer来确保生成的实体满足拓扑和几何一致性要求，这是工程应用中不可或缺的质量控制步骤。

工程实践与性能考虑

在实际工程应用中，除了功能正确性外，还需要考虑性能和稳健性。以下是一些关键实践：

1. 数值稳定性：几何操作涉及浮点计算，需要合理设置容差参数
2. 内存管理：OpenCascade使用智能指针机制，但仍需注意大型几何体的内存使用
3. 错误处理：全面的异常处理确保应用程序的稳健性
4. 数据交换：BREP格式提供良好的兼容性，但也可考虑STEP、IGES等标准格式

每个代码模块都设计为完全独立，可以直接编译运行。这种模块化设计便于集成到更大的系统中，也方便进行单元测试和功能验证。

通过深入理解数学原理和OpenCascade API特性，开发者可以构建出高效、可靠的几何建模系统，为工业设计和制造提供强大的技术支持。
