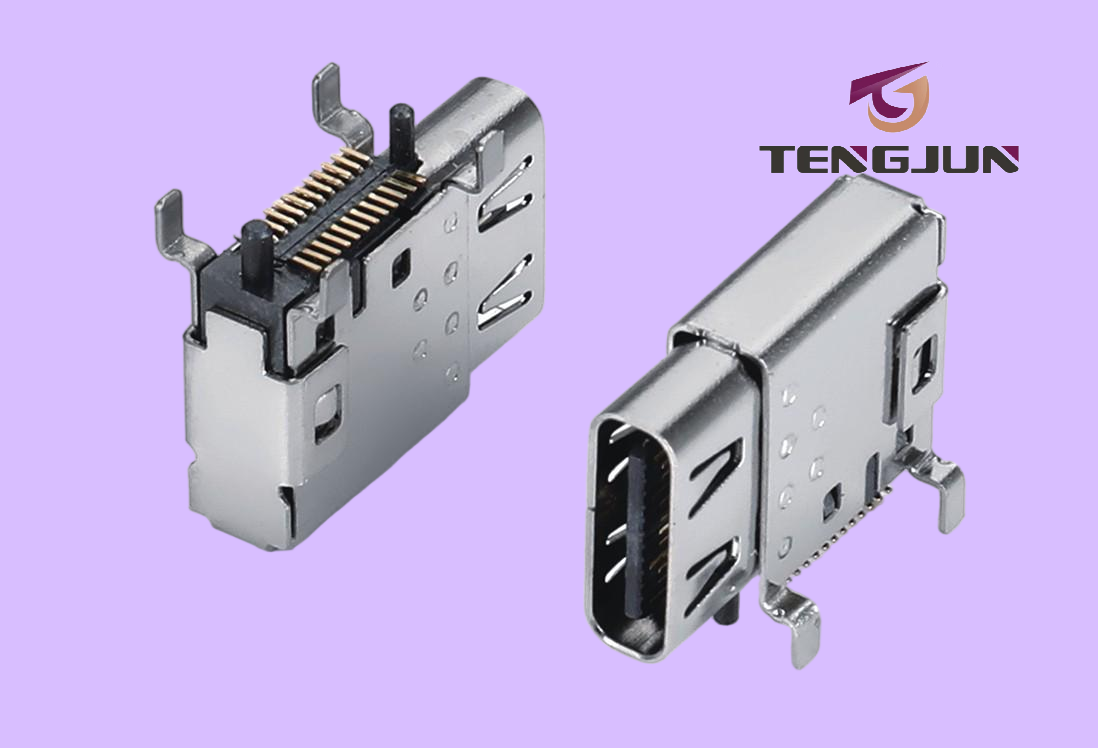

在高速数据传输与多设备互联需求日益增长的当下，USB TYPE-C接口凭借其可逆插拔、高兼容性的优势成为主流，而TENGJUN推出的USB TYPE-C 24PIN测插双贴连接器（规格：H14.3，4脚插板带柱） ，以对USB4.0协议的深度适配，成为工业、消费电子等领域高要求场景的关键连接组件。本文将从产品核心参数、结构设计优势、USB4.0传输性能、应用场景及可靠性测试等维度，全面拆解其技术细节与市场价值。
一、核心参数：精准定义产品性能边界
作为精密连接器，TENGJUN此款产品的参数设计直接决定其适配场景与传输能力，关键指标如下：
接口规格：USB TYPE-C 24PIN，完整覆盖USB4.0协议所需的信号引脚，支持数据、电源、视频信号的多合一传输，避免传统接口“多线并行”的繁琐；

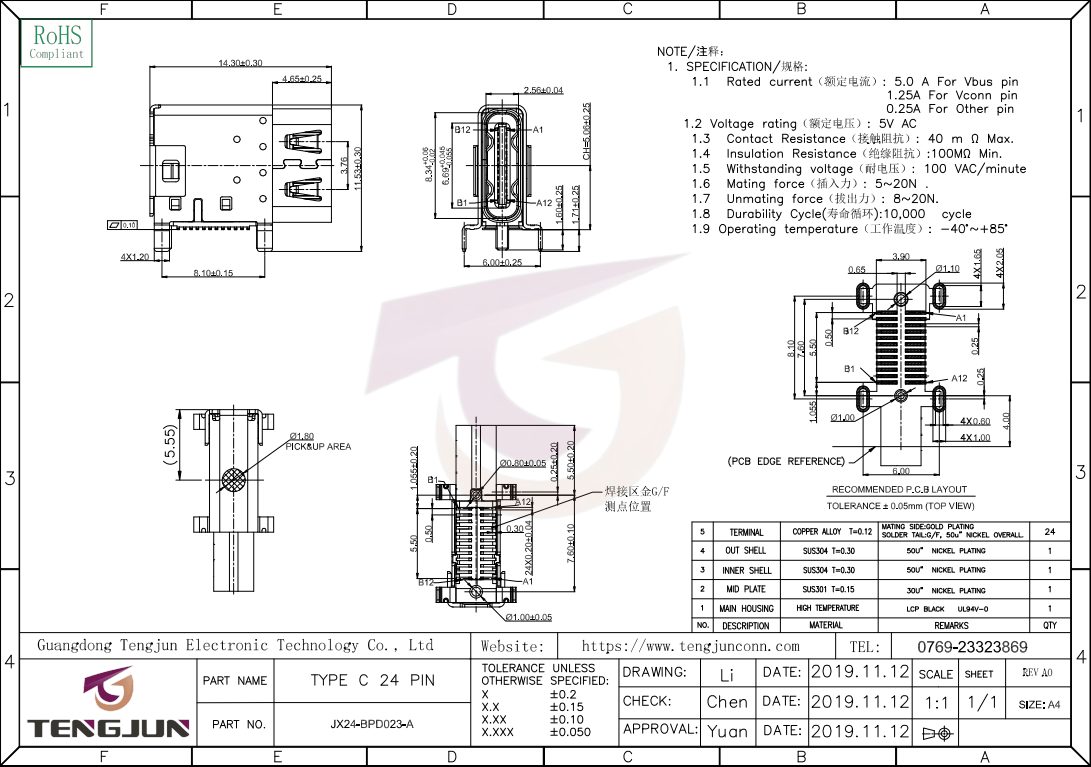

物理尺寸：高度（H）14.3mm，搭配4脚插板与带柱结构，插板设计确保PCB板焊接时的定位精准度，带柱则强化连接器与基板的固定稳定性，适配厚度较大的设备外壳或多层PCB布局；
连接方式：测插双贴（侧面插拔+双面贴装），侧面插拔优化设备内部空间利用率（尤其适用于窄体设备），双面贴装则提升焊接后的机械强度，降低长期使用中因振动导致的脱落风险；
传输协议：原生支持USB4.0，兼容USB 3.2、USB 2.0及Thunderbolt 4（部分版本），最高传输速率达40Gbps，同时支持PD 3.1快充协议（最高240W功率），满足“高速数据+大功率供电”的双重需求。
二、结构设计：从细节处保障连接可靠性
TENGJUN此款连接器的结构设计围绕“稳定性、抗干扰、易装配”三大核心，解决传统TYPE-C连接器在高负荷场景下的痛点：
1. 4脚插板+带柱的双重固定：4脚插板采用镀金引脚，焊接时与PCB板的焊盘紧密贴合，降低接触电阻；带柱（通常为金属或高强度塑胶材质）通过螺丝或卡扣与设备壳体/PCB板固定，避免插拔时连接器主体偏移，尤其适合频繁插拔的工业设备（如测试仪器、数据采集终端）；
2. 测插布局的空间优化：传统直插式TYPE-C连接器需预留“前后插拔空间”，而侧面插拔设计将插拔方向改为横向，可节省设备内部15%-20%的纵向空间，适配超薄笔记本、便携式SSD、VR设备等对体积敏感的产品；
3. 24PIN引脚的信号隔离设计：24PIN引脚采用“信号脚+接地脚”交替排布，每对高速差分信号（如USB4.0的SuperSpeed+信号）均搭配独立接地脚，减少信号串扰；同时引脚表面镀金（厚度≥30u”），提升抗氧化性与插拔寿命（官方测试插拔次数≥10000次，远超消费级产品5000次的标准）；
4. 双贴装的工艺适配性：双面贴装（Top-Bottom贴装）兼容SMT自动化生产线，可同时实现连接器上下表面与PCB板的焊接固定，相比单面贴装，机械抗拉强度提升30%以上，能承受更大的外力拉扯（如设备跌落时的线缆拖拽）。
三、USB4.0传输性能：如何实现“高速与稳定”兼得？
USB4.0协议是此款连接器的核心竞争力，其性能实现依赖“硬件适配+信号优化”的双重保障：
速率与带宽分配：USB4.0采用“双通道雷电3架构”，单通道速率20Gbps，双通道叠加实现40Gbps峰值速率，可支持8K@60Hz视频信号直传（无需额外视频接口）、1GB文件1秒内传输（如RAW格式照片、大型压缩包）；同时支持“带宽动态分配”，当设备同时传输数据与视频时，协议会自动分配带宽，避免某一任务占用过多资源导致卡顿；
PD 3.1快充兼容性：连接器内置独立的VBUS（电源总线）与CC（配置通道）引脚，支持PD 3.1协议的“可编程电源”（PPS）模式，电压调节精度达50mV，可适配不同设备的充电需求（如手机5V/3A、笔记本20V/12A、户外电源100V/2.4A），240W最大功率满足大功率设备（如游戏本、移动工作站）的快充需求；
向后兼容性：通过引脚信号映射设计，可兼容USB 3.2（10Gbps）、USB 2.0（480Mbps）等旧协议，用户无需更换线缆即可连接旧设备，降低升级成本；同时支持DisplayPort Alt Mode（替代模式），可直接通过TYPE-C接口输出视频信号，减少设备接口数量。
四、应用场景：覆盖多领域高要求连接需求
基于“高可靠性、高速传输、大功率供电”的特性，此款连接器的应用场景精准匹配工业、消费电子、新能源等领域的核心需求：
工业自动化领域：用于PLC（可编程逻辑控制器）、工业相机、数据采集模块等设备，4脚插板+带柱的固定结构适配工业环境的振动、粉尘场景，40Gbps速率满足实时高清图像传输（如机器视觉检测系统）；
消费电子领域：适配超薄游戏本、便携式4K硬盘、VR一体机等设备，测插布局节省内部空间，PD 3.1快充+USB4.0高速传输满足“快充+高速数据备份”需求（如游戏本外接显卡坞时的信号传输）；
新能源领域：用于新能源汽车的车载中控、充电模块，带柱结构提升抗震性（适配汽车行驶中的颠簸），240W功率支持车载设备的大功率供电（如车载冰箱、后排娱乐屏）；
医疗设备领域：用于医疗影像设备（如超声检测仪）、便携式诊断仪器，镀金引脚降低接触电阻（确保信号传输稳定性），插拔寿命≥10000次适配医疗设备的长期高频使用。
五、可靠性测试与品质保障：从实验室到实际场景的验证
TENGJUN作为连接器厂商，对该产品进行了多维度的可靠性测试，确保其在复杂环境下的稳定表现：
环境适应性测试：通过-40℃~85℃的高低温循环测试（500次循环）、95%RH的湿热测试（1000小时），确保在极端温度、湿度环境下（如户外设备、工业车间）的性能稳定；
机械可靠性测试：插拔寿命测试（10000次后接触电阻变化≤20mΩ）、振动测试（10-2000Hz，加速度10G，持续2小时）、冲击测试（50G，11ms），模拟设备运输、使用中的机械应力；
电气性能测试：接触电阻测试（≤30mΩ）、绝缘电阻测试（≥1000MΩ，500V DC）、耐电压测试（AC 500V，1分钟无击穿），避免因电气性能失效导致的设备故障；
环保认证：符合RoHS 2.0（限制有害物质）、REACH（高关注物质）认证，材料不含铅、镉等有害物质，适配全球市场的环保要求。
六、市场价值与竞争优势：为何选择TENGJUN此款连接器？
在USB TYPE-C连接器市场中，此款产品的竞争优势集中在“精准场景适配”与“性能冗余设计”：
场景精准度：14.3mm高度+4脚插板带柱的设计，填补了“中高高度、强固定需求”场景的空白（传统产品多为H5-H10mm，且少带柱设计），适配工业设备、大功率消费电子的特殊结构需求；
性能冗余：USB4.0协议+240W PD快充的配置，不仅满足当前需求，还为未来更高功率设备（如折叠屏手机、便携式工作站）预留升级空间，避免“产品刚上市即落后”的问题；
成本与品质平衡：相比进口品牌（如TE、 Molex）同规格产品，TENGJUN在保持同等可靠性的前提下，价格降低15%-20%，同时提供更短的交货周期（常规型号7-10天交货），适配中小批量定制需求。
综上，TENGJUN-USB TYPE-C 24PIN测插双贴连接器（H14.3，4脚插板带柱）以“精密结构、高速传输、高可靠性”为核心，不仅是USB4.0时代的连接方案，更通过场景化的设计细节，为多领域设备提供“即插即用、长期稳定”的连接保障，成为兼顾性能与实用性的优选连接器产品。
