实验需求

1、全网可达
2、拓扑中所需地址全部基于192.168.0.0/24划分所得
3、静态路由（不许使用其他动态）
4、R1的有三个环回，需要汇总

DNS、http部分属于扩展部分，模拟网页访问，了解即可

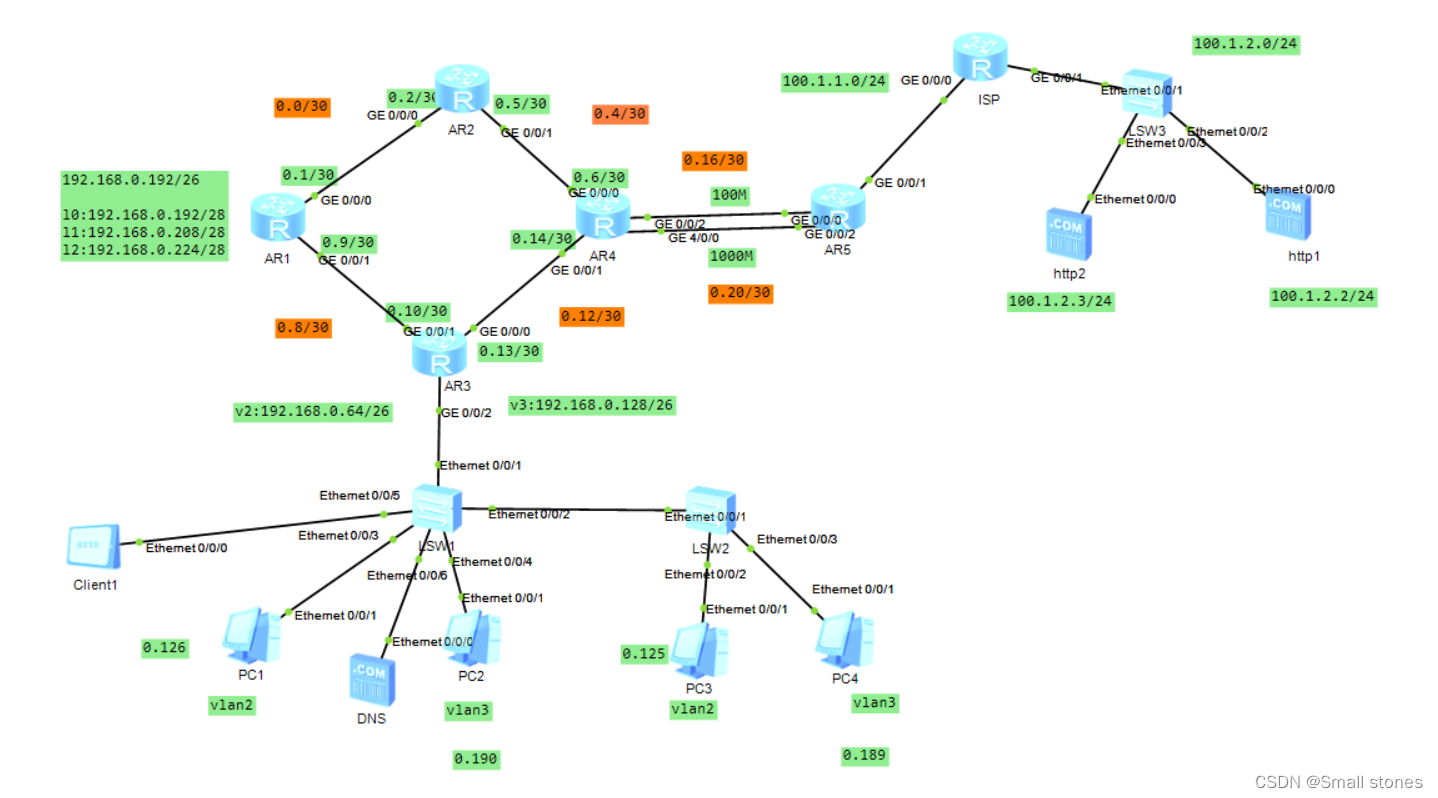

实验拓扑



分析过程

这个实验要求使用静态路由，所以配置比较繁琐，需要写多条静态路由，干就完事了

首先根据这个拓扑图可以看出他需要内网需要11个网段，外网需要2个网段

仔细思考，其实我们只需要把192.168.0.0/24划分四个网段即可

划分如下：

192.168.0.0/24

192.168.0.0/26   --- 骨干链路
   192.168.0.0/30
   192.168.0.4/30
   192.168.0.8/30
   192.168.0.12/30
   192.168.0.16/30
   192.168.0.20/30
   192.168.0.24/30
   192.168.0.28/30    --- 剩下的方便后期扩展
    ...

192.168.0.64/26  --- vlan2
192.168.0.128/26 --- vlan3
192.168.0.192/26 --- r1的三个环回
   192.168.0.192/28
   192.168.0.208/28
   192.168.0.224/28


注：vlan2和vlan3可以只需要使用192.168.0.64/26网段，再把该网段划分为两个子网
    192.168.0.128/26 可以方便后期扩展

Tips：一般点对点我们可以划分为/30，MA可以划分/29，合理规划ip，避免地址浪费

因为这个拓扑中使用到了NAT网络地址转换，内网的所以路由需要写一条缺省路由到达边界，边界也需要一条缺省路由到达服务器

配置内容


【R1】

【配置接口ip】
#
interface GigabitEthernet0/0/0
 ip address 192.168.0.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 192.168.0.9 255.255.255.252
#
interface GigabitEthernet0/0/2
#
interface NULL0


【配置r1的三个环回】
#
interface LoopBack0
 ip address 192.168.0.193 255.255.255.240
#
interface LoopBack1
 ip address 192.168.0.209 255.255.255.240
#
interface LoopBack2
 ip address 192.168.0.225 255.255.255.240
#

【用静态路由到达每个网段，形成路由表】
格式：ip route-static 到达网段  下一跳


ip route-static 0.0.0.0 0.0.0.0 192.168.0.2
ip route-static 0.0.0.0 0.0.0.0 192.168.0.10   ------ 负载均衡
ip route-static 192.168.0.4 255.255.255.252 192.168.0.2
ip route-static 192.168.0.12 255.255.255.252 192.168.0.10
ip route-static 192.168.0.16 255.255.255.252 192.168.0.2
ip route-static 192.168.0.16 255.255.255.252 192.168.0.10
ip route-static 192.168.0.20 255.255.255.252 192.168.0.10
ip route-static 192.168.0.20 255.255.255.252 192.168.0.2
ip route-static 192.168.0.64 255.255.255.192 192.168.0.10
ip route-static 192.168.0.128 255.255.255.192 192.168.0.10

【R2】

【配置接口ip】
#
interface GigabitEthernet0/0/0
 ip address 192.168.0.2 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 192.168.0.5 255.255.255.252
#
interface GigabitEthernet0/0/2
#
interface NULL0
#

【写路由表】
ip route-static 0.0.0.0 0.0.0.0 192.168.0.6
ip route-static 192.168.0.8 255.255.255.252 192.168.0.1
ip route-static 192.168.0.12 255.255.255.252 192.168.0.6
ip route-static 192.168.0.16 255.255.255.252 192.168.0.6
ip route-static 192.168.0.20 255.255.255.252 192.168.0.6
ip route-static 192.168.0.64 255.255.255.192 192.168.0.1
ip route-static 192.168.0.128 255.255.255.192 192.168.0.6
ip route-static 192.168.0.192 255.255.255.192 192.168.0.1

【R3】

R3路由包括下面的交换机连接的各个pc，它们被划分了vlan2和vlan3，一个vlan等于一个网段，一个网段等于一个广播域，所以这里用到了 单臂路由技术 ，会用到DHCP动态分发地址给不同网段的PC端。

dhcp enable

【vlan2的地址池】
#
ip pool 2
 gateway-list 192.168.0.65
 network 192.168.0.64 mask 255.255.255.192
 dns-list 114.114.114.114 8.8.8.8
#

【vlan3的地址池】
ip pool 3
 gateway-list 192.168.0.129
 network 192.168.0.128 mask 255.255.255.192
 dns-list 114.114.114.114 8.8.8.8

【配置接口ip】
#
interface GigabitEthernet0/0/0
 ip address 192.168.0.13 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 192.168.0.10 255.255.255.252

【在接口启用DHCP服务】
#
interface GigabitEthernet0/0/2
 dhcp select global
#
interface GigabitEthernet0/0/2.2
 dot1q termination vid 2
 ip address 192.168.0.65 255.255.255.192
 arp broadcast enable
 dhcp select global
#
interface GigabitEthernet0/0/2.3
 dot1q termination vid 3
 ip address 192.168.0.129 255.255.255.192
 arp broadcast enable
 dhcp select global
#
interface NULL0


【生成路由表】

ip route-static 0.0.0.0 0.0.0.0 192.168.0.14
ip route-static 192.168.0.0 255.255.255.252 192.168.0.9
ip route-static 192.168.0.4 255.255.255.252 192.168.0.14
ip route-static 192.168.0.16 255.255.255.252 192.168.0.14
ip route-static 192.168.0.20 255.255.255.252 192.168.0.14
ip route-static 192.168.0.192 255.255.255.192 192.168.0.9

【R4】

r4连接r5路由需要做一个浮动静态，正常走1000M，备用走100M。

【配置接口ip】

interface GigabitEthernet0/0/0
 ip address 192.168.0.6 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 192.168.0.14 255.255.255.252
#
interface GigabitEthernet0/0/2
 ip address 192.168.0.17 255.255.255.252
#
interface GigabitEthernet4/0/0
 ip address 192.168.0.21 255.255.255.252
#
interface NULL0

【生成路由表】

ip route-static 0.0.0.0 0.0.0.0 192.168.0.18
ip route-static 0.0.0.0 0.0.0.0 192.168.0.22
ip route-static 100.1.1.0 255.255.255.0 192.168.0.22
ip route-static 100.1.1.0 255.255.255.0 192.168.0.18 preference 61   ---- 浮动静态
ip route-static 192.168.0.0 255.255.255.252 192.168.0.5
ip route-static 192.168.0.8 255.255.255.252 192.168.0.13
ip route-static 192.168.0.64 255.255.255.192 192.168.0.13
ip route-static 192.168.0.128 255.255.255.192 192.168.0.13
ip route-static 192.168.0.192 255.255.255.192 192.168.0.13
ip route-static 192.168.0.192 255.255.255.192 192.168.0.5

【R5】

r5作为边界路由，用作NAT网络地址转换，还需要做一个端口映射，区分http服务器的端口

【定义私有地址范围，通俗来说私网内要上网的ip有哪些】

acl number 2000
 rule 5 permit source 192.168.0.0 0.0.0.255         # 子网掩码使用反掩码


【配置接口ip】
interface GigabitEthernet0/0/0
 ip address 192.168.0.18 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 100.1.1.1 255.255.255.0

【配置端口映射】
 nat server protocol tcp global current-interface 80 inside 100.1.2.2 80
 nat server protocol tcp global current-interface 8888 inside 100.1.2.3 80

【在出接口调用acl规则】
 nat outbound 2000
#
interface GigabitEthernet0/0/2
 ip address 192.168.0.22 255.255.255.252
#
interface NULL0
#

【生成路由表】
格式：ip route-static 到达网段  出接口  下一跳
ip route-static 0.0.0.0 0.0.0.0 100.1.1.2
ip route-static 192.168.0.0 255.255.255.252 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.0 255.255.255.252 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.4 255.255.255.252 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.4 255.255.255.252 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.8 255.255.255.252 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.8 255.255.255.252 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.12 255.255.255.252 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.12 255.255.255.252 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.64 255.255.255.192 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.64 255.255.255.192 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.128 255.255.255.192 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.128 255.255.255.192 GigabitEthernet0/0/2 192.168.0.21
ip route-static 192.168.0.192 255.255.255.192 GigabitEthernet0/0/0 192.168.0.17
ip route-static 192.168.0.192 255.255.255.192 GigabitEthernet0/0/2 192.168.0.21

【ISP】

r6作为运营商

【配置接口ip】
interface GigabitEthernet0/0/0
 ip address 100.1.1.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 100.1.2.1 255.255.255.0

【SW1】

【创建两个vlan】
vlan batch 2 to 3


【g0/0/1和g0/0/2口作为trunk口】

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 3
#
interface Ethernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 3


【以下接口作为access口】

interface Ethernet0/0/3
 port link-type access
 port default vlan 2
#
interface Ethernet0/0/4
 port link-type access
 port default vlan 3
#
interface Ethernet0/0/5
 port link-type access
 port default vlan 2
#
interface Ethernet0/0/6
 port link-type access
 port default vlan 2

【SW2】


vlan batch 2 to 3

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 3
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 2
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 3

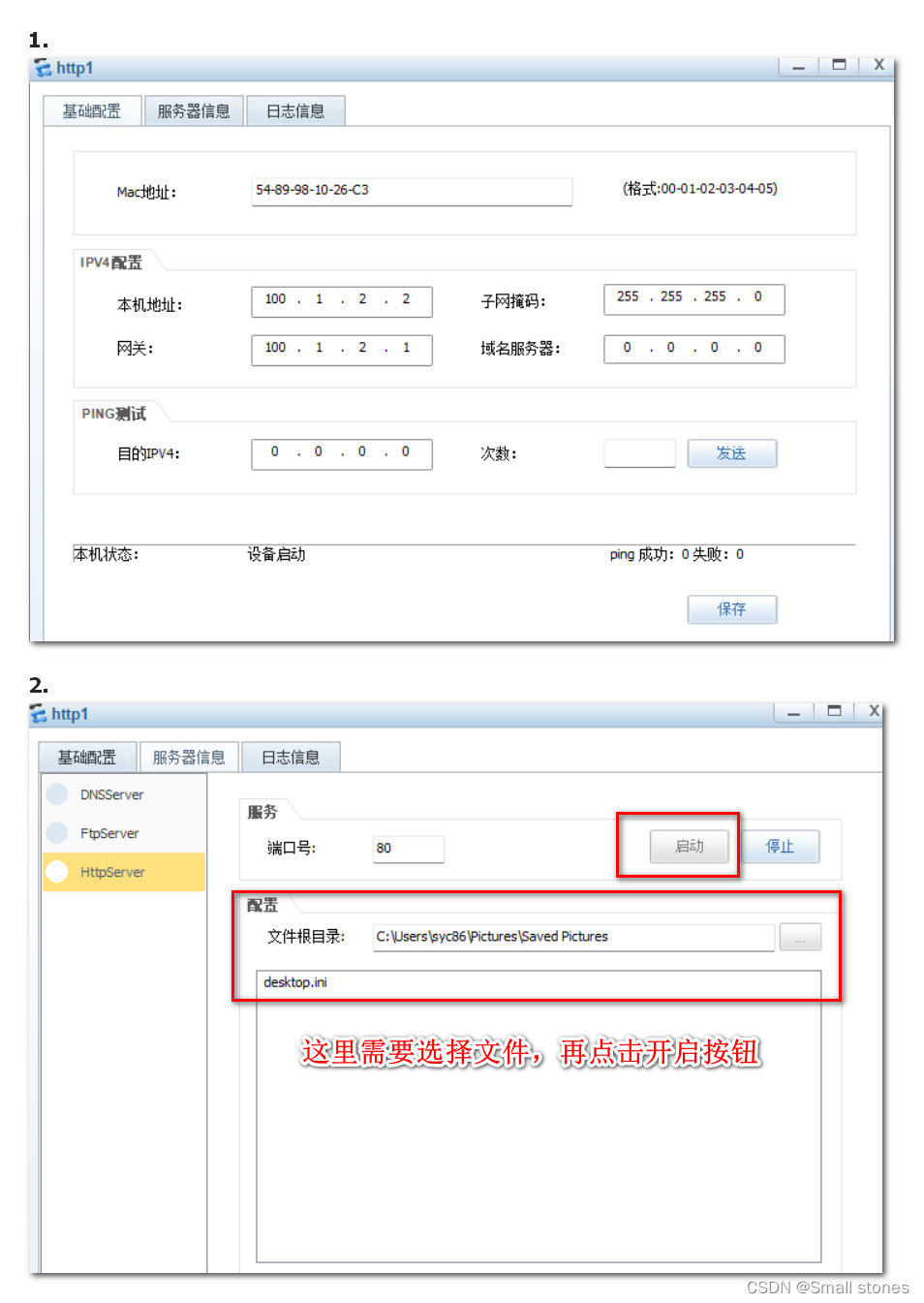

【http1】

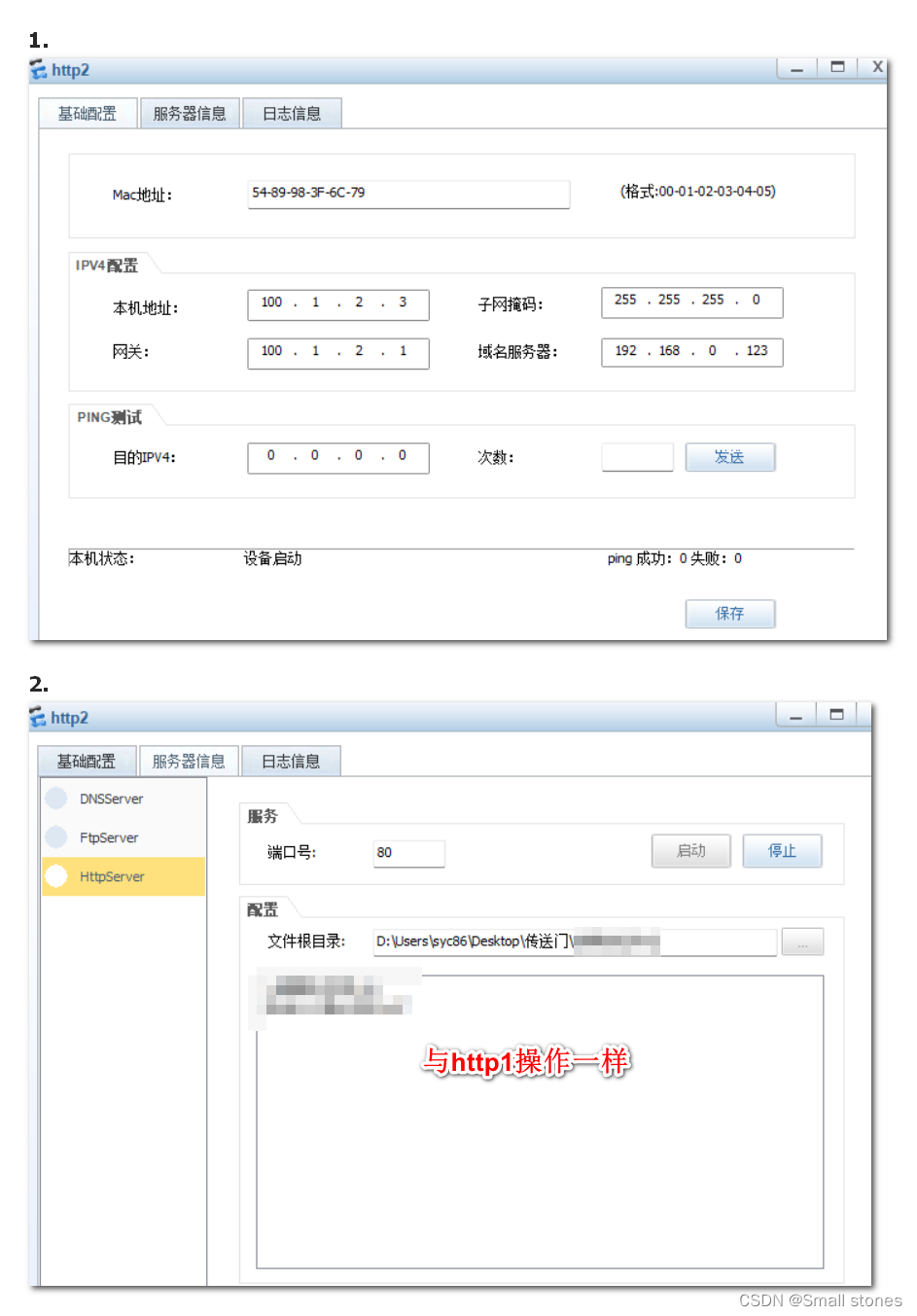

【http2】

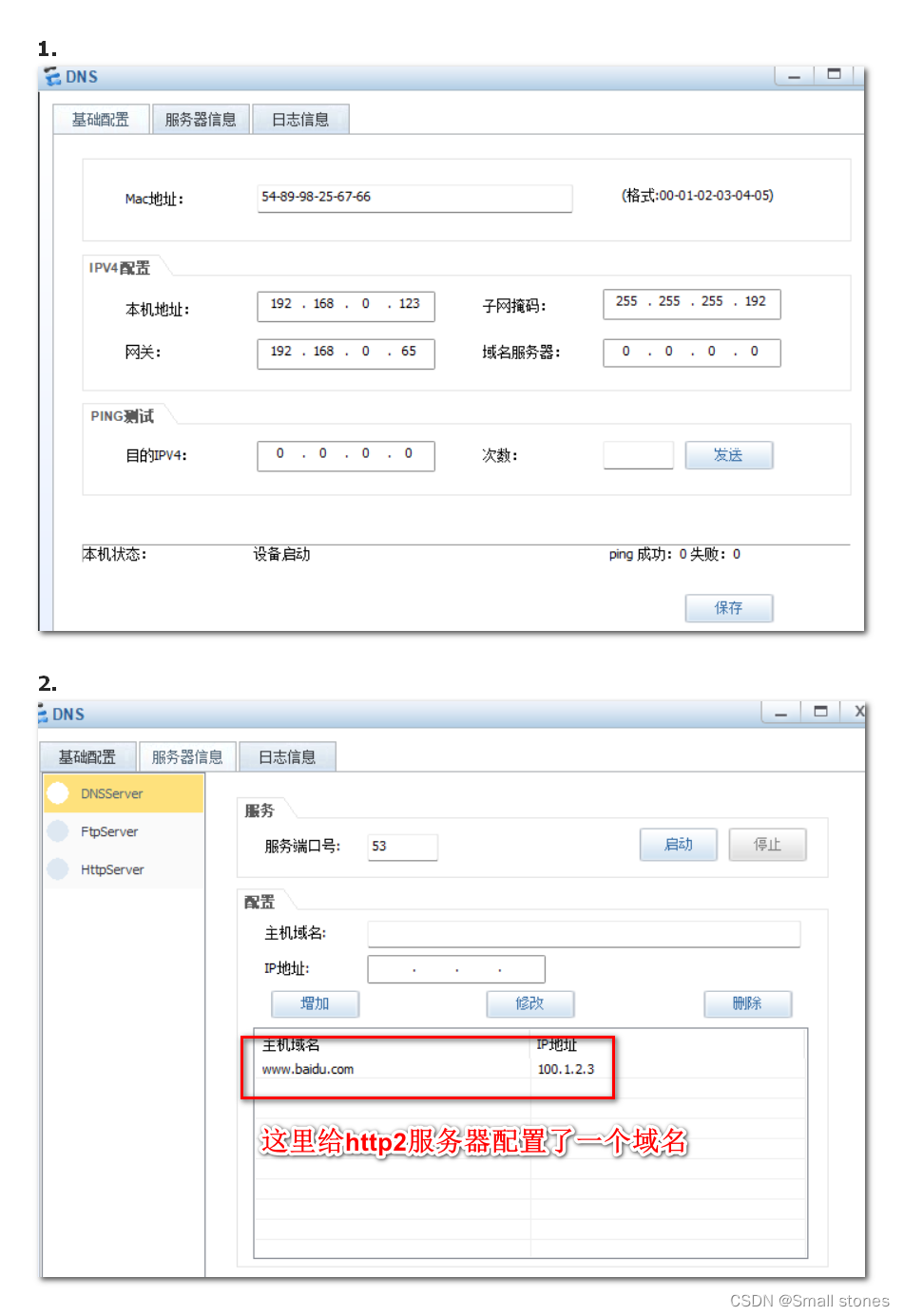

【DNS】

注意： DNS需要手动启动

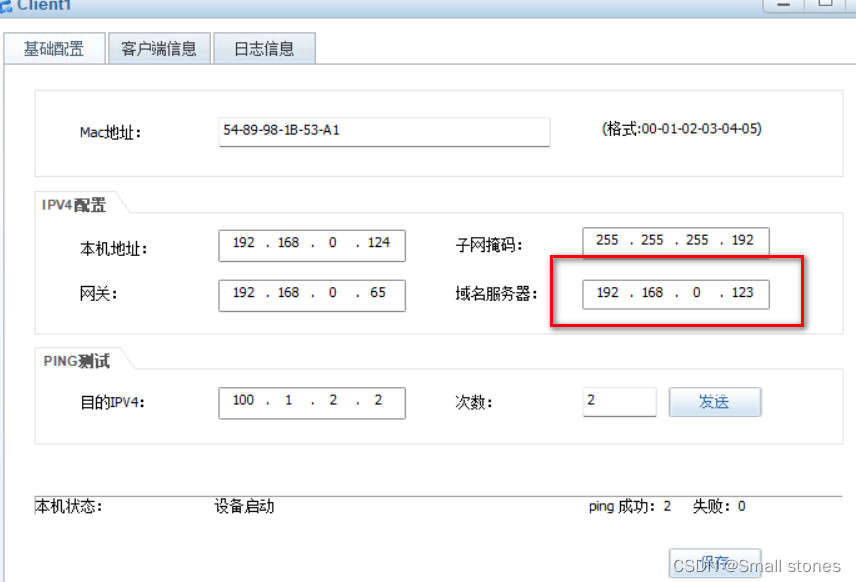

Client端配置如下，需要写上DNS服务器地址



测试

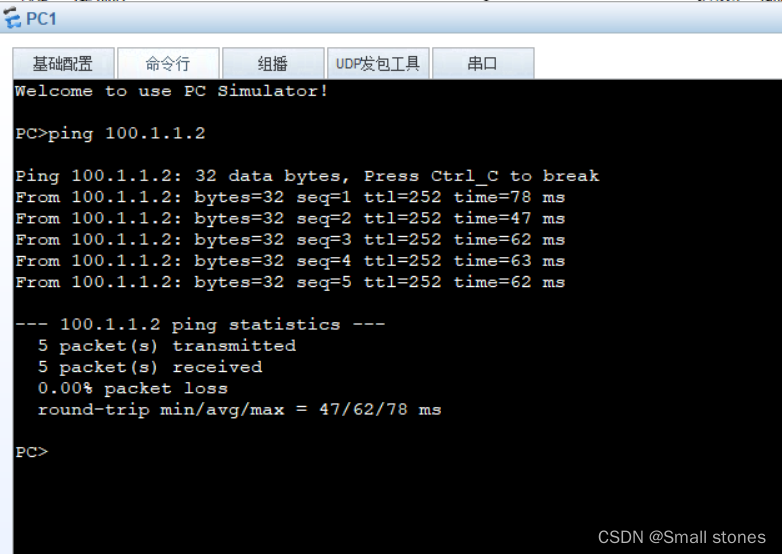

PC1访问公网地址100.1.1.2

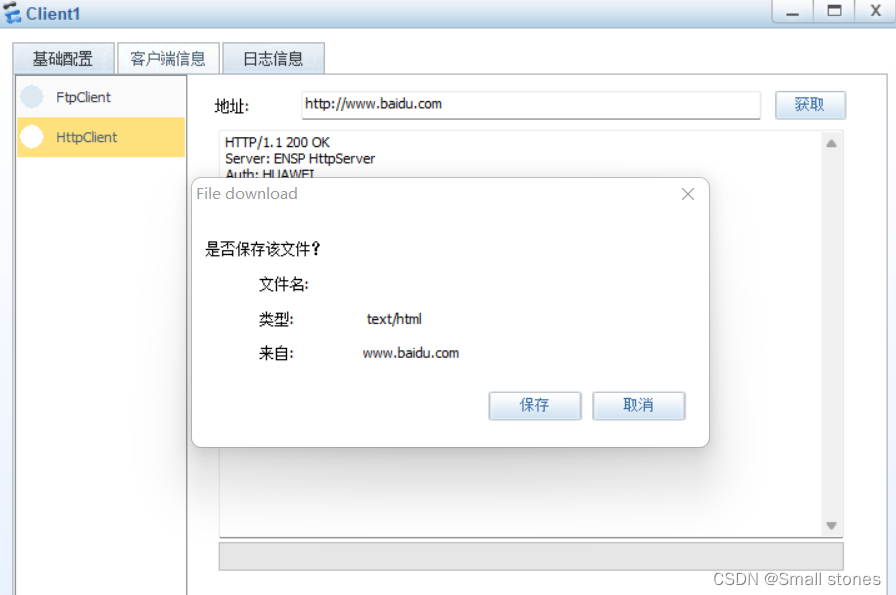

用Client端访问www.baidu.com

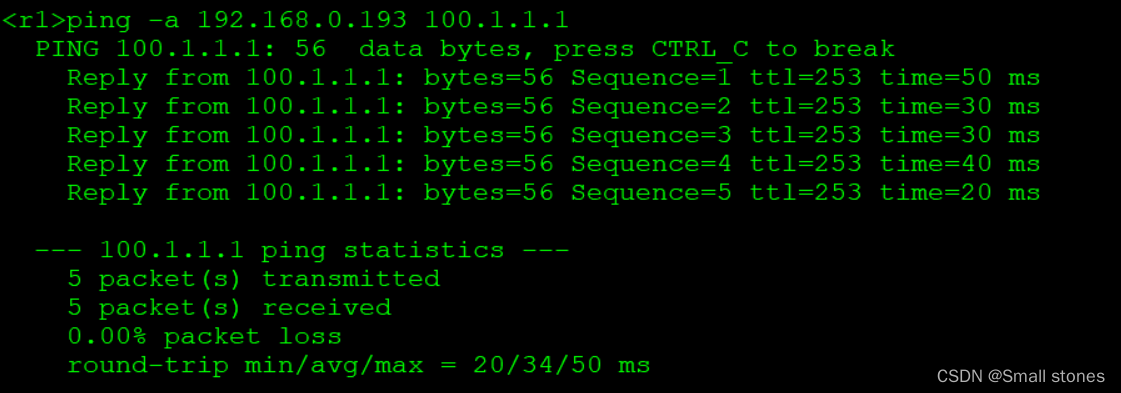

 用R1的环回ping公网地址
