一、“模十计数器”是什么？

对时钟 CLK 上升沿信号进行计数，输出是位宽 为 4 位的信号，每当计数到 10 时，便立即回复到初始状态，重新计数。

二、VHDL代码

代码原理：

要进行分频操作，因为FPGA板子的时钟频率过大，不易看到最终实验效果。
分频操作：我认为简单一点可以理解为原来1个上升沿计数+1，经过分频后变为每100000000个上升沿计数+1，计数值到达9后清0，周而复始。

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY CNT10 IS
	PORT(CLK:IN STD_LOGIC;
		 DATA:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
		 );
END CNT10;
ARCHITECTURE CNT10_BEHAVIOR OF CNT10 IS
SIGNAL CNT:STD_LOGIC_VECTOR(3 DOWNTO 0);
CONSTANT N : INTEGER :=100000000;
SIGNAL COUNTER : INTEGER RANGE 0 TO N;

BEGIN
	PROCESS(CLK)
	BEGIN
	   IF clk'EVENT AND clk='1' THEN         --上升沿
          IF COUNTER = N THEN
             COUNTER <= 0;                  --每100000000个上升沿，COUNTER就清零,实现分频
             IF CNT="1001" THEN
                 CNT<="0000";
             ELSE
                 CNT<=CNT+1;
             END IF;
          ELSE
             COUNTER <= COUNTER + 1;
         END IF;
       END IF;
	END PROCESS;
	DATA<=CNT;
END CNT10_BEHAVIOR;

三、仿真代码

提示：仿真时我将上面源码中的常量 N赋值改为7，如下所示：

CONSTANT N : INTEGER :=7;

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY TEST IS
--  PORT ( );
END TEST;

ARCHITECTURE BEHAVIORAL OF TEST IS
COMPONENT CNT10
PORT(CLK:IN STD_LOGIC;
     DATA:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
     );
 END COMPONENT;

 --INPUTS
 SIGNAL CLK:  STD_LOGIC := '0';
--OUTPUTS
 SIGNAL DATA :STD_LOGIC_VECTOR(3 DOWNTO 0):="0000";

 CONSTANT PERIOD : TIME := 10 NS;
 BEGIN
    UUT: CNT10 PORT MAP (
     CLK =>CLK,
     DATA=>DATA
     );
     A_PROCESS :PROCESS
      BEGIN
      CLK <= '0';
      WAIT FOR PERIOD/4;
      CLK <= '1';
      WAIT FOR PERIOD/4;

    END PROCESS;
END BEHAVIORAL;

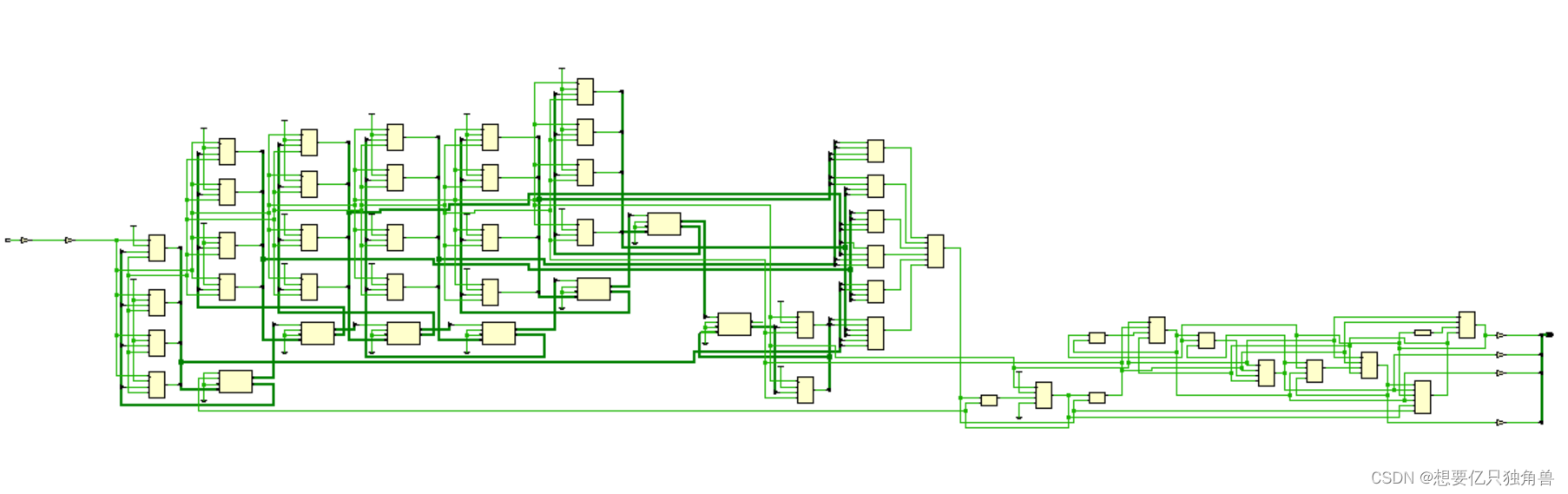

四、RTL图

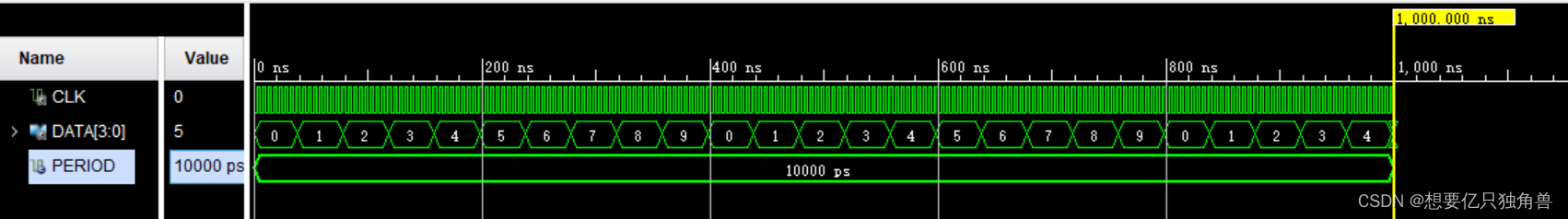

五、仿真图

总结

不同FPGA板子的时钟频率是不同的，可以修改代码改变计数周期。
