【Peloton】内存数据库源码解析：日志部分

发布于：2022-07-24 ⋅ 阅读:(960) ⋅ 点赞:(0)

此博客是对开源数据库Peloton中日志系统的源码分析

peloton源码

文章目录

WAL：预写式日志

传统磁盘数据库中的WAL

中心概念：数据文件（存储着表和索引）的修改必须在这些动作被日志记录之后才被写入，即在描述这些改变的日志记录被刷到持久存储以后

运行逻辑：

  • 变更发生时：先将变更后内容记入WAL Buffer，再将更新后的数据写入Data Buffer。
  • Commit：WAL Buffer持久化到磁盘即算提交成功，Data Buffer写磁盘可以在提交之后发生。
  • Checkpoint：同步当前Data Buffer中内容到磁盘，确保检查点前的事务已经持久化入磁盘。

优势：

  • 日志记录体量小于实际数据，持久化速度更快，作为提交标准能提高数据库吞吐率。
  • 将日志记录批量更新到磁盘，顺序读写效率高。（不同于每遇到一次更改就调用IO将日志记录写入磁盘）

Mypeloton中的WAL

差别：

  • 变更发生时：不用在事务操作存入log，而是将变更记录入一个rw_set中。
  • Commit：提交前，根据 rw_set 将更改信息写入日志系统，并等待日志记录刷新到硬盘后提交事务。

Mypeloton日志实现

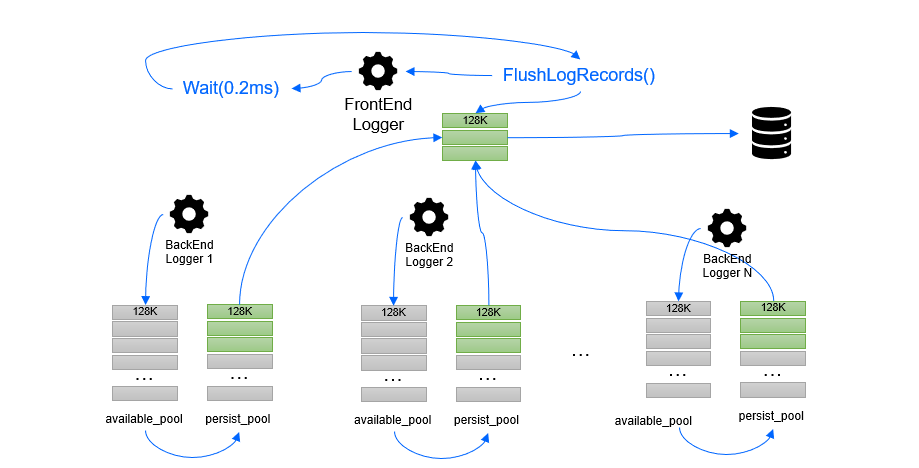

运行逻辑

事务在完成所有操作之后，commit之前，会将变更提交给LogManager进行日志记录。

开始记录时，LogManager会为每一个线程单独绑定一个BackendLogger（Thread Local），每个BackendLogger负责将收到的变更信息写入LogBuffer。


LogBuffer分为两个循环队列：available_pool，persist_pool（其中队列节点是128kb的Buffer块）。available_pool用于提供空闲Buffer块，写满了日志信息的Buffer块则装入persist_pool。

FrontendLogger作为一个单独的线程，在后台每隔0.2ms一次循环，每次循环则收集所有LogBuffer的persist_pool中的日志信息，并将其写入磁盘，这个操作称为Flush。

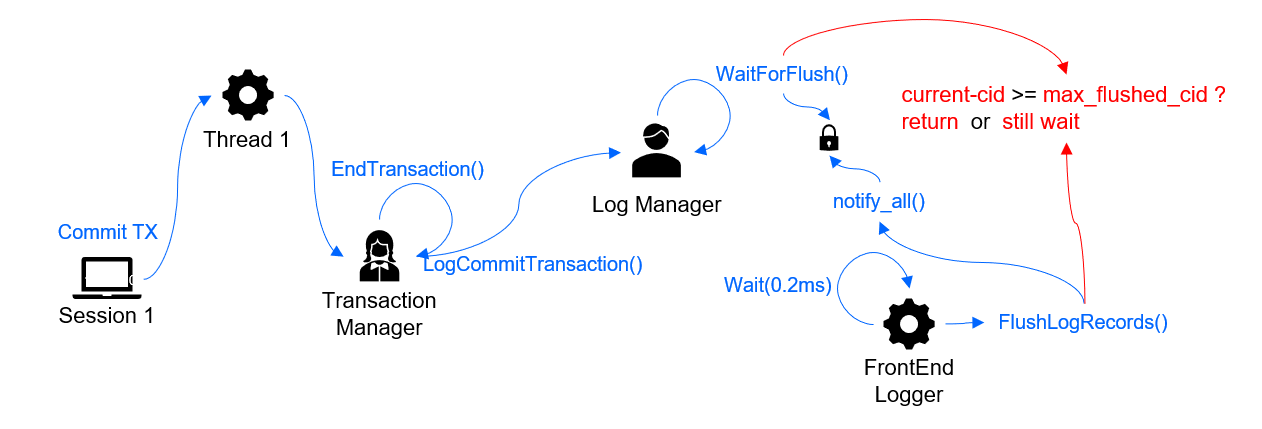

而对于每一次事务commit，需要等待其log写入磁盘后才能提交成功，这个等待操作由一对由条件变量实现的函数实现：FrontendLogger每次写完，释放锁；LogManager收到锁后，获取当前已Flush的最大事务id（max_flushed_cid），并根据当前事务的id（current_cid）判断此事务log是否已经Flush，若没有，等待下一次锁的释放。若有，则事务可以完成commit。

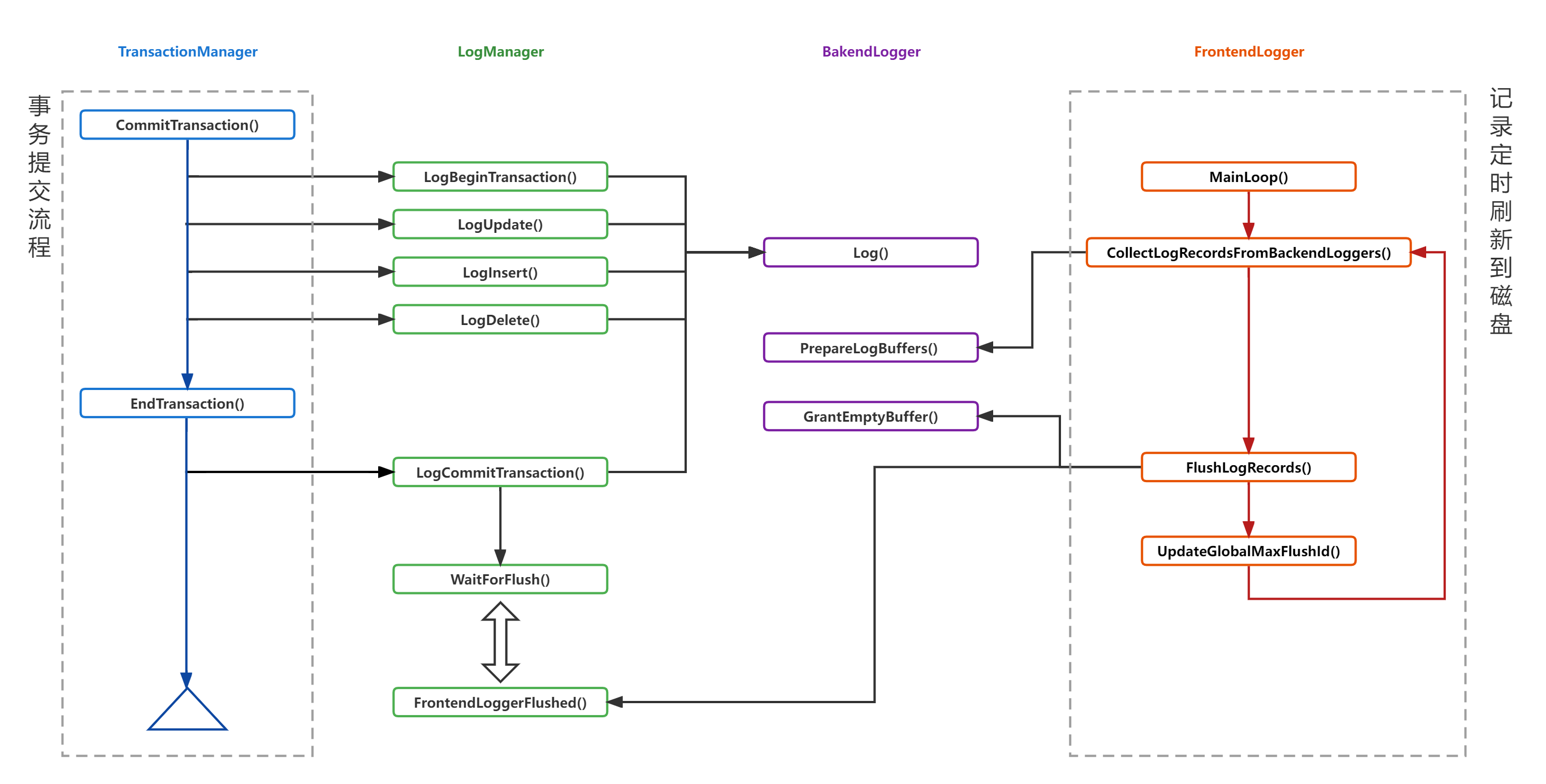

具体函数流程


1 初始化

  1. TransactionManager在结束事务所有操作时，进入 TransactionManager::CommitTransaction()函数。
  2. TransactionManager::CommitTransaction()函数能获取到一个此事务的Insert，Update，Delete操作列表。
  3. TransactionManager::CommitTransaction()调用 LogManager::LogBeginTransaction()，记录下事务的开始信息。
  4. LogManager::LogBeginTransaction() 随即调用 LogManager::GetBackendLogger() 获取或者新建 BackendLogger 对象，一个线程对应一个单独的 BackendLogger。

2 记录更改

  1. TransactionManager::CommitTransaction()函数遍历上述操作列表，将该事务所有的Insert，Update，Delete操作通过三个函数传入log信息：
LogManager::LogInsert()
LogManager::LogDelete()
LogManager::LogUpdate()
  1. BackendLogger 调用 BackendLogger::Log() 将log信息记录入一个特殊的Log Buffer Pool：
buffer // 指pool中一个128kb的单元。

// 这两个池都是CircularBufferPool的实例对象
available_pool // 当前可用的空闲池，将log信息直接放入。
persist_pool // 当 available_pool 中一个 buffer 满了之后，将其推送至此。

3 记录入盘

  • FrontendLogger 通过 FrontendLogger::MainLoop()函数定期循环。
  • 每次睡醒后，从 persist_pool获取 buffer，并将其中的记录写入磁盘。
  • 写入磁盘后，更新 max_flushed_cid：目前已经提交了的最大的事务号（是事务号么）。
  • 每一次刷新入磁盘完毕，都会调用 LogManager::FrontendLoggerFlushed()函数，告知 TransactionManager此次刷新完毕。

4 完成提交

  • TransactionManager::CommitTransaction()在完成所有操作后，调取 LogManager::LogCommitTransaction()，提交Commit记录。
  • 最后， LogManager::LogCommitTransaction()则会调取 LogManager::WaitForFlush()函数，等待 FrontendLogger将此事务刷新到磁盘。

其他事项

  • MyPeloton日志暂时没有 checkpoint以及恢复系统。

Mypeloton源码解析

功能类

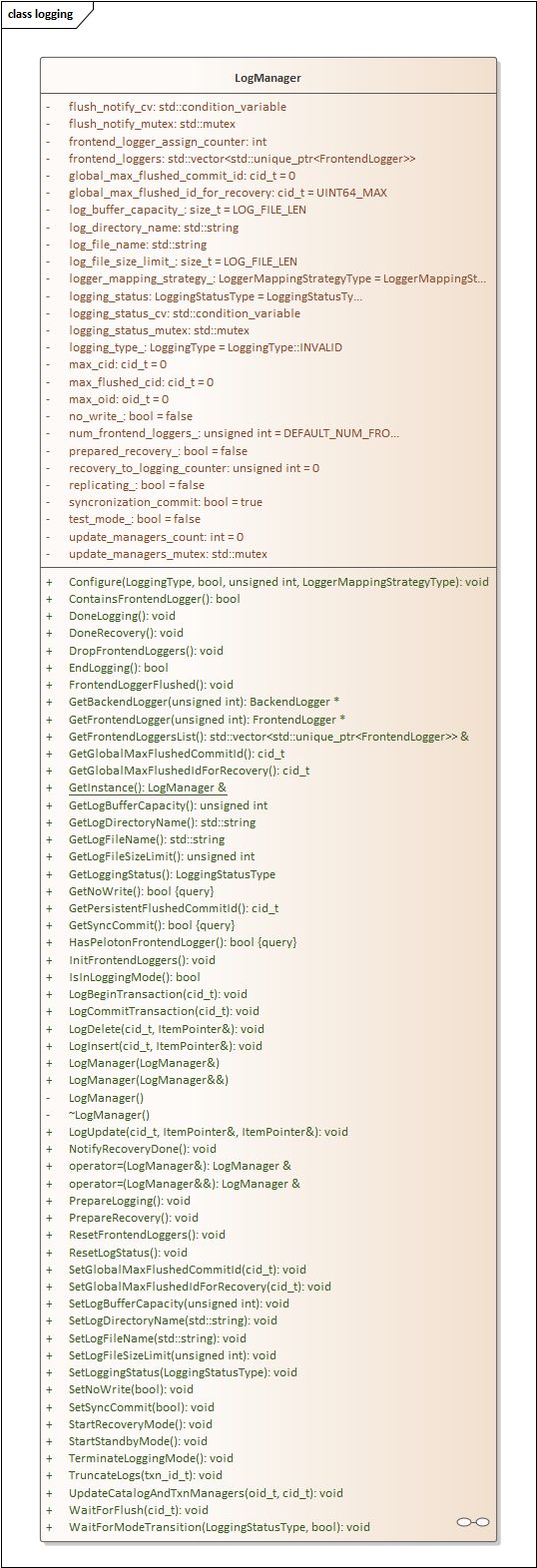

LogManager

整个日志的核心，日志的管理器，以单例模式运行：整个数据库程序中只有一个LogManager实例


主要成员函数

LogBeginTransaction()

void LogBeginTransaction(cid_t commit_id);

变量： commit_id：申请 commit 的对应 transaction 的 id

功能：TransactionManager在commit事务时，调用此系列函数，进行日志记录。

  • 获取对应线程的专属 BackendLogger并将record交由其存储入缓冲池
  • 记录的是该事务的信，记录类型：TransactionRecord

同类函数：其中记录类型有所不同，类型是 TupleRecord

// Insert 和 Update 会记录其修改的tuple, delete不会
void LogManager::LogUpdate(cid_t commit_id, const ItemPointer &old_version, const ItemPointer &new_version);
void LogManager::LogInsert(cid_t commit_id, const ItemPointer &new_location);
void LogManager::LogDelete(cid_t commit_id, const ItemPointer &delete_location);

LogCommitTransaction()

void LogManager::LogCommitTransaction(cid_t commit_id);

功能：标记此事务的日志记录完成，注意：调用此函数的TransactionManager在此函数结束后，才会标记事务状态为提交状态。

  • 此函数结束前，会使用 WaitForFlush()确保当前cid对应的记录已经刷新到磁盘。

GetBackendLogger()

BackendLogger *GetBackendLogger(unsigned int hint_idx);

变量：hint_idx：在 LoggerMappingStrategyType == MANUAL的时候有用

功能：获取或者新建 BakendLogger实例，并将其绑定到 FrontendLogger

  • 如果 LogManager::backend_logger不为空，则返回。
  • 如果为空，则构建一个新的 BakendLogger并指向它，将其根据Maping策略放置到指定的 frontend_logger内。

附加：（Mapping 策略枚举类）

enum class LoggerMappingStrategyType {
  INVALID = INVALID_TYPE_ID,
  ROUND_ROBIN = 1, // 轮询方式
  AFFINITY = 2,
  MANUAL = 3 // 根据传入的hint_idx选择
};

FrontendLoggerFlushed()

WaitForFlush()

void LogManager::FrontendLoggerFlushed()
void LogManager::WaitForFlush(cid_t cid)

功能：结合使用，用于保证事务的提交是按次序的。

前者在 FrontendLogger中使用，将日志缓存池中内容刷新到磁盘后使用。

后者在 LogManager::LogCommitTransaction()中使用，判断当前 transaction对应的日志是否已经刷新到磁盘（cid <= PersistentFlushedCommitId）

GetPersistentFlushedCommitId()

cid_t GetPersistentFlushedCommitId();

功能：找到 PersistentFlushedCommitId：当前已经刷新到磁盘的最大cid。

  • 当只有一个 FrontendLogger时，是已经刷新到磁盘的最大cid
  • 当有多个 FrontendLogger时，是所有 FrontendLogger中获取到的 max_flushed_cid中的最小值（为了确保比此 cid小的 transaction都已经刷新到磁盘）

StartStandbyMode()

void StartStandbyMode();

功能：为 FrontendLogger创建单独的线程，并调用 FrontendLogger:MainLoop让其进入待命模式，当模式转变为Logging模式时，其会进行刷盘。

主要成员变量

frontend_loggers

// There is only one frontend_logger of some type
// either write ahead or write behind logging
std::vector<std::unique_ptr<FrontendLogger>> frontend_loggers;

FronTedLogger实例数量，Mypeloton中只有一个实例（线程）。

backend_logger

// Each thread gets a backend logger
thread_local static BackendLogger *backend_logger = nullptr;

这个不能算是成员变量，没有声明在类内。这个变量确保了每一个线程独有一个 BackendLogger实例

日志记录类

LogRecord

所有记录的父类，没有特殊用法

有两个重要的函数和对应的成员变量，会在其子类中进行使用和初始化。供给BakendLogger持久化使用。

// serialized message
char *message = nullptr;
char *GetMessage(void) const { return message; }

// length of the message
size_t message_length = 0;
size_t GetMessageLength(void) const { return message_length; }
TupleRecord
class TupleRecord : public LogRecord, Printable {

tuple类型的记录。有Insert，Update，Delete 三种类型，在存储时将记录序列化，并传入 BakendLogger用于存储。

记录内容：

  • 头部
long(log_record_type)
int(header_size) // 记录头部的长度
long(db_oid)
long(table_oid)
long(cid)
long(insert_location.block) // 只有Insert类型的该数据是有效数据
long(insert_location.offset) // 只有Insert类型的该数据是有效数据
long(delete_location.block) // 只有Delete类型的该数据是有效数据
long(delete_location.offset) // 只有Delete类型的该数据是有效数据
  • 内容
// 只有Insert 和 Update 记录需要存入tuple
Serialized(Tuple)


主要成员函数

Serialize()

bool Serialize(CopySerializeOutput &output);

参数：一个帮助序列化且暂存信息的类

功能：将记录序列化并装入数组中（message成员变量），在BakendLogger中被获取并装入LogBuffer。

  • 其中头部的序列化是调用 SerializeHeader()函数完成。
  • 只有Update类型的record记录了tuple的数据（实际上Insert类型也需要记录，但代码逻辑中并没有实现）

主要成员变量

message

message_length

// serialized message
  char *message = nullptr;

  // length of the message
  size_t message_length = 0;

父类中声明的变量，用于存储序列化之后的数据，用于存入Log。

TransactionRecord
class TransactionRecord : public LogRecord, Printable {

事务记录，只有在 LogManager::LogBeginTransaction()和 LogManager::LogCommitTransaction()中构造此类型的记录，也就事务开始log和结束log的时候使用。

记录内容：（相当于只有头部）

long(log_record_type)
int(header_size) // 记录头部的长度
long(cid)

主要成员函数和变量同TupleRecord大同小异，不做赘述。

内存池类

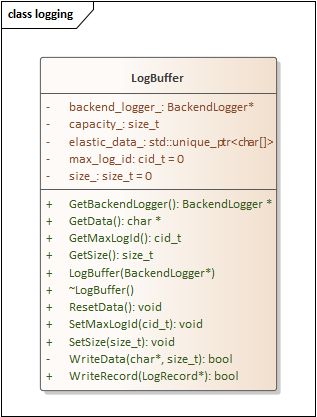

LogBuffer

日志缓存池（CircularBufferPool）的一个单位，大小为128KB。

实例化后，被 BakendLogger获取，用于装入日志记录。


主要成员函数

GetData()

char *GetData() { return elastic_data_.get(); }

获取数据时只能获取序列化后存储的整块内存，没有提供 De-serialized功能。

WriteRecord()

bool WriteRecord(LogRecord *);

写入数据时同样传入序列化记录，依次排列在空闲内存后。

当此buffer满了，返回 false，Log()函数会尝试重新获取一个空闲的buffer。

主要成员变量

size_t size_;
size_t capacity_;

最大容量，根据构造函数得出最大容量大小为128KB

std::unique_ptr<char[]> elastic_data_;

存储log数据的数组，大小跟 capacity_相同

注意，这个 capacity_可能会变化：在写入第一条数据时，此数据就大于 capacity_，会将其乘2。

cid_t max_log_id;

目前已经写入了的最大的 transaction 的 id ，在 BakendLoger::Log()中通过调用 LogBuffer::SetMaxLogId()对其进行设置。

BufferPool

日志缓存池的抽象父类，没有特殊作用

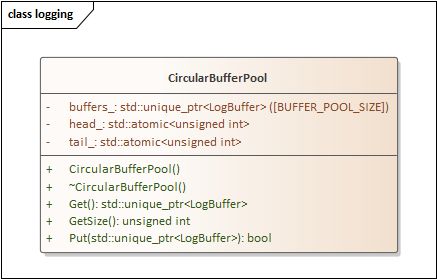

CircularBufferPool
class CircularBufferPool : public BufferPool {

日志缓存池的实现，在 BackendLogger中会实例化为 BackendLogger::available_buffer_pool_和 BackendLogger::persist_buffer_pool_，用于缓存日志记录。

可看作是 LogBuffer组成的循环队列，从尾部获取空闲buffer，头部装入满buffer，读写/序列化的细节不由缓存池提供。


主要成员函数

// put a buffer to buffer pool. blocks if over capacity
bool Put(std::unique_ptr<LogBuffer>);

// get a buffer from buffer pool. blocks if none available
std::unique_ptr<LogBuffer> Get();

这两个函数相当于队列的出队，入队。

主要成员变量

std::unique_ptr<LogBuffer> buffers_[BUFFER_POOL_SIZE];
std::atomic<unsigned int> head_;
std::atomic<unsigned int> tail_;

日志器类

Logger

日志类型的抽象父类，没有特殊作用

五种日志模式：

// 1. Standby -- Bootstrap
// 2. Recovery -- Optional
// 3. Logging -- Collect data and flush when commit
// 4. Terminate -- Collect any remaining data and flush
// 5. Sleep -- Disconnect backend loggers and frontend logger from manager

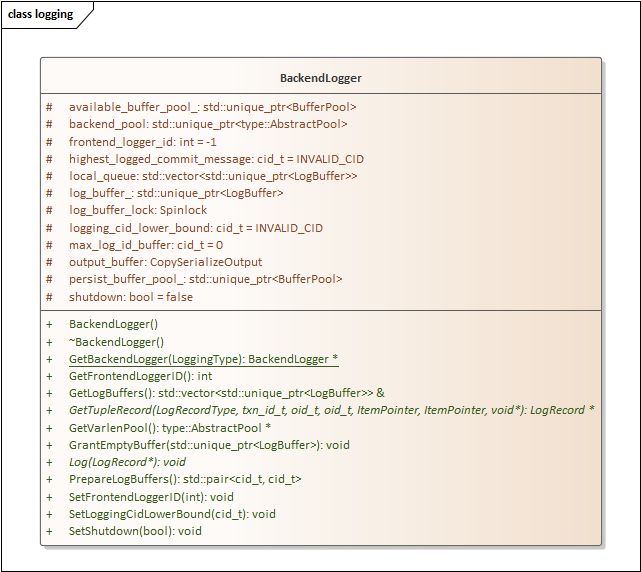

BackendLogger

用于记录日志记录，将记录写入内存中的log_buffer_pool。

class BackendLogger : public Logger {
  friend class FrontendLogger;


主要成员函数

Log()

void Log(LogRecord *record);

参数： record：封装好的日志记录类

功能： 将日志记录写道内存缓存池中。

  • 从 available_buffer_pool_获取一个空闲 log_buffer_，将传入的日志记录写入 log_buffer_，如果此buffer满了，则将其推送到 persist_buffer_pool_中。
  • 如果是commit类型的record，要求其cid（txn_id）必须大于目前已提交记录的最大cid。
  • 将目前最大的cid更新入 log_buffer_，FrontedLogger将用于计算 max_flushed_cid的值。

GetBackendLogger()

static BackendLogger GetBackendLogger(LoggingType logging_type);

参数： logging_type：目前只实现了WAL（向前写日志）

功能：返回一个新的 WriteAheadBackendLogger 实例（此类公共继承了 BackendLogger，拥有其所有公用函数）

PrepareLogBuffers()

std::pair<cid_t, cid_t> PrepareLogBuffers();

功能：将 persist_buffer_pool_中的内容推送到 local_queue内，FrontedLogger会从中获取，用于刷新到磁盘。

  • 如果 log_buffer_不为空，则将其的内容也附加到 local_queue内。

返回：返回一对commit_id，第一个是记录器可以提交的值的下界，第二个是这个Logger已经提交过的的最大cid

GetLogBuffers()

std::vector<std::unique_ptr<LogBuffer>> &GetLogBuffers() { return local_queue; }

功能：供给 FrontedLogger获取准备好的日志记录。

GrantEmptyBuffer()

void GrantEmptyBuffer(std::unique_ptr<LogBuffer> empty_buffer)

功能：FrontedLogger通过此函数给 available_buffer_pool_传入新的LogBuffer页。

主要成员变量

log_buffer_

std::unique_ptr<LogBuffer> log_buffer_;

指向当前 LogBuffer的指针，用于在 Log()函数中装入信息。

available_buffer_pool_

persist_buffer_pool_

std::unique_ptr<BufferPool> available_buffer_pool_;
std::unique_ptr<BufferPool> persist_buffer_pool_;

available_buffer_pool_：当前可用的空闲池，Log()从其中获取空闲的 LogBuffer单位（用上述的 log_buffer_指向此单位）
persist_buffer_pool_： 当 log_buffer_满了之后，将其推送至此。

注意：新写入的log记录，要被推送入了 persist_buffer_pool_，要么还留在 log_buffer_，available_buffer_pool_中永远是空闲的LogBuffer队列，不会写入内容。

local_queue

// temporary local_queue used by backend
std::vector<std::unique_ptr<LogBuffer>> local_queue;

调用 PrepareLogBuffers()时将 persist_buffer_pool_中的内容推送至此，FrontendLogger通过 BakendLogger::GetLogBuffers()获取其中的内容用于刷新到磁盘。

highest_logged_commit_message

cid_t highest_logged_commit_message;

在Log()中被更新，存储了目前记录过的已经提交过的最大transaction_id即commit_id。

  • 在 PrepareLogBuffers()中被使用，是构建返回值的变量之一，返回给 FrontendLogger使用。

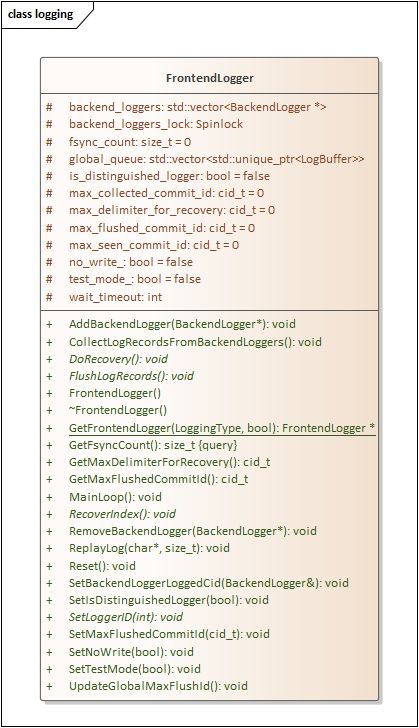

FrontendLogger

单独作为一个线程，设定好固定休眠时间间隔，每次醒来 ，将log_buffer_pool中的日志记录flush到磁盘。

class FrontendLogger : public Logger {


主要成员函数

MainLoop() ?️

void MainLoop(void)

功能：让FrontendLogger进入循环模式，设定好固定休眠时间间隔，每次醒来将log_buffer_pool中的日志记录flush到磁盘。

CollectLogRecordsFromBackendLoggers()

void CollectLogRecordsFromBackendLoggers(void);

功能：将所有BackendLogger中的 persist_buffer_pool_中的内容通过 BackendLogger::PrepareLogBuffers()收集起来。

主要成员变量

wait_timeout

int wait_timeout;

每次 CollectLogRecordsFromBackendLoggers()需要等待的时间（默认为0）

max_seen_commit_id

max_collected_commit_id

cid_t max_seen_commit_id;
cid_t max_collected_commit_id;

在只有单个FrontendLogger的情况下，这两个值的大小相等，都等于：目前FrontendLogger收集到的最大的已经提交了的commit_id，即从BackendLogger中获取的 highest_logged_commit_message。（之所以强调收集到的，是因为BakendLogger是单独的线程， highest_logged_commit_message随时可能更新）

max_flushed_commit_id

cid_t max_flushed_commit_id;

每次将缓冲区内容刷新到磁盘后，将此变量更新为 max_seen_commit_id。

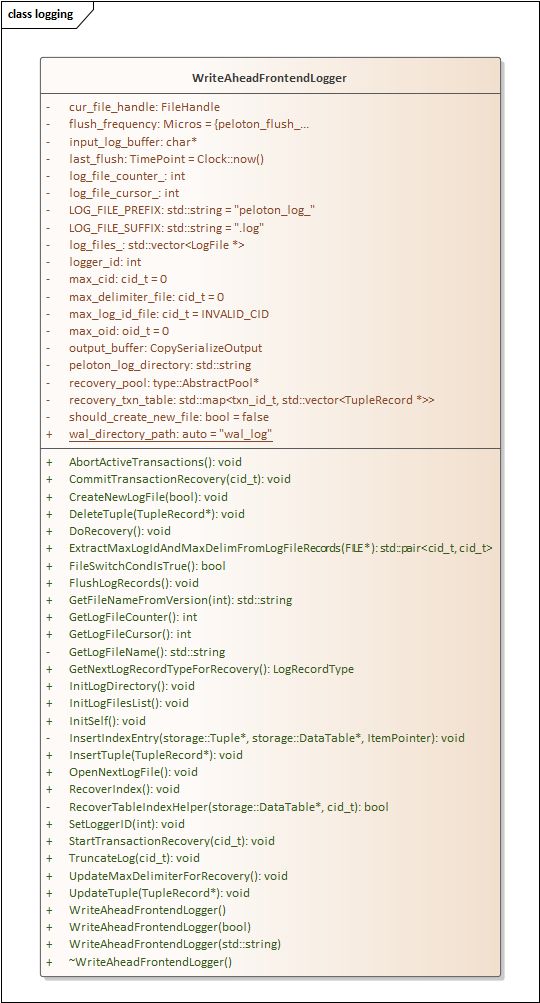

WriteAheadFrontendLogger


FlushLogRecords()

void FlushLogRecords(void)

功能：将日志缓存池内的数据全部刷新到硬盘上。缓存池的内容是从BakendLogger中的 persist_buffer_pool_中取得。

WriteAheadBackendLogger

BackendLogger 的子类，无特殊用法，BakendLogger实例化时用的是此子类。

只封装了两个构造Tuple的函数，其中作用只是在日志记录类型上加上WAL标记。
