网络变压器的工作原理：BL检测能检出具体类型线圈的哪些问题?
盈盛电子导读：公司于2月8号正式开工了，朋友们，快乐地过完春节，我们又相见了！祝福大家新的工作季一切顺利，虎年虎虎生风，都有满意的收获！！！
上一个节点给大家分享了：用LCR测量仪检测网络变压器的对称性的具体方法，大家都了解了吧？
接下来就给大家来介绍：BL检测能检出具体类型线圈的哪些问题？
今天就先从典型类型线圈（2.6.1）的检测开始，看看BL检测能检查出2.6.1中线圈的哪些错误？

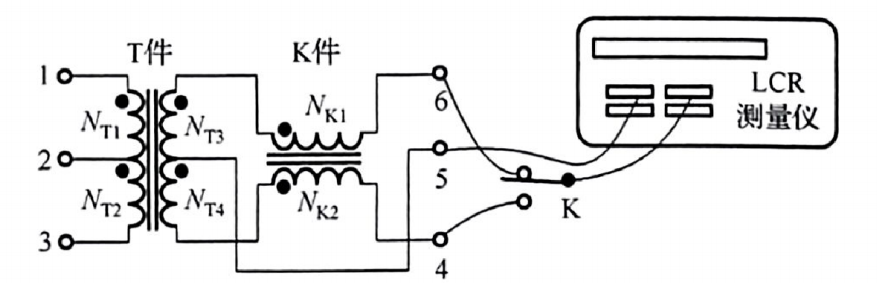

图2.6.1 LCR测量仪检测网络变压器对称性的原理图
以LBL表示做对称性检测时测得的电感。从上节分享用LCR测量仪检测网络变压器的对称性的具体方法可知，对称性检测时测到的电感实际上是线圈NT3的电感LT3与线圈Nk1的电感Lk1之和(LT3+ Lk1)减去线圈NT4的电感LT4与线圈NK2的电感LK2之和(LT4+LK2)的差。对此差值取绝对值后得到:
2.6.2
从式(2.6.2)可知，LBL实际上是T件次级线圈中心抽头的上、下两个线圈电感之差与K件上、下两个线圈电感之差加起来之和的绝对值。
绕在同一磁环上两个线圈电感之差主要是由于两个线圈的匝数不等所造成的。因而，图2.6.1所示检测BL方法实际上是检测NT3与NT4、NK1与Nk2的匝数是否正确。
以ALT表示T件磁环的电感系数，以ALK表示K件磁环的电感系数，则图2.6.1中的NT3、NT4、NK1、Nk2四线圈对应的电感LT3、LT4、LK1、LK2分别为
因为绕在磁环上线圈的电感与线圈匝数的平方成正比。将此四式代入式(2.6，2)中得到
目前多数厂家生产的如图2.6.1所示典型网络变压器的参数为：ALT约为1μH，ALK约为0.2μH，NT3、NT4的标准匝数为12，NK1、NK2的标准匝数为10。在检测网络变压器对称性时，其LBL的上限值定为3μH。
采用上述参数的网络变压器，其线圈匝数如果出现以下四种错误，将被判为对称性不合格的产品。
NK1= NK2=10, NT3、NT4中的一个线圈的匝数误绕成11匝，按式(2.6.7)算出的LBL为
|1μH×(144-121)|=23μH>上限值 (2.6.8)
NK1= NK2=10, NT3、NT4中的一个线圈的匝数误绕成13匝，按式(2.6.7)算出的LBL为
|1μH×(144-169)|=25μH>上限值 (2.6.9)
NT3= NT4=12, NK1、NK2中的一个线圈的匝数误绕成9匝，按式(2.6.7)算出的LBL为
|0.2μH×(100-81)|=3.8μH>上限值 (2.6,10)
NT3= NT4=12, NK1、NK2中的一个线圈的匝数误绕成11匝，按(2.6.7)式算出的LBL为
|0.2μH×(100-121)|=4.2μH>上限值 (2.6,11)
从式(2.6，7)~式(2.6.11)可知，对称性可以测出图2.6.1所示典型网络变压器T件次级上、下两个线圈和K件上、下两个线圈相差1匝以上的错误。
以上就是网络变压器通过BL检测能检出典型类型线圈（图2.6.1）的具体问题点，都清楚了吗？
有问题，欢迎留言咨询哟
下节开始盈盛电子工程技术将介绍BL检测另一种典型类型的线圈的具体问题点，相信重视网络变压器质量问题的朋友定会感兴趣，敬请待续！

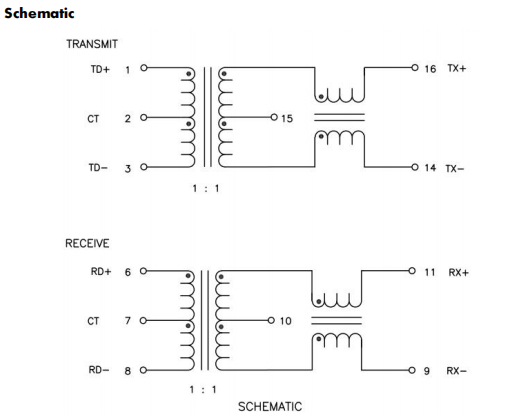

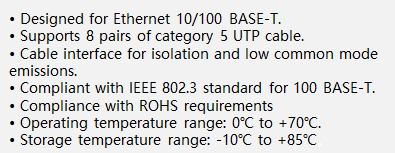

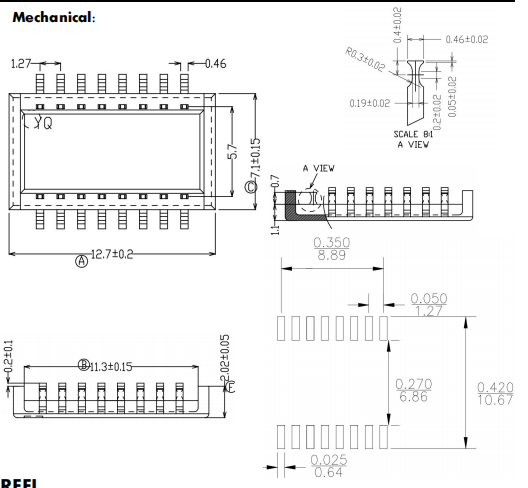

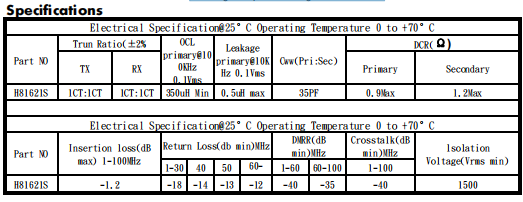

以下是网络变压器生产工厂石门盈盛（华强盛）电子提供的千兆网络变压器（滤波器模块）HM82409S样品图，大家可以参考。
