1、SOC timing – Scaler基本流程

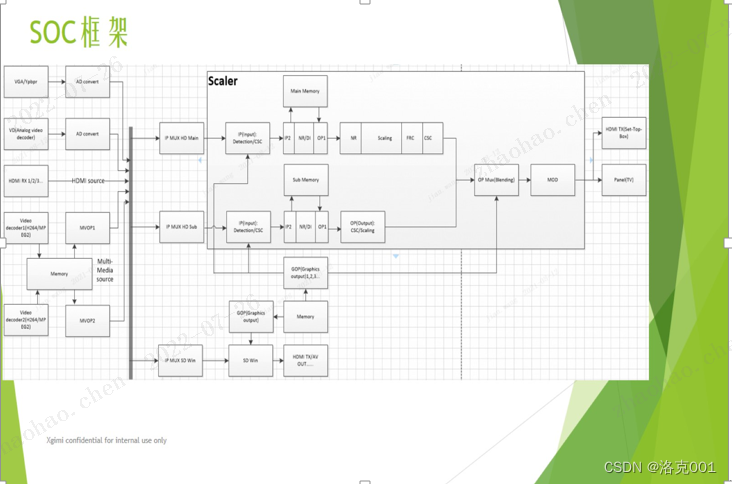

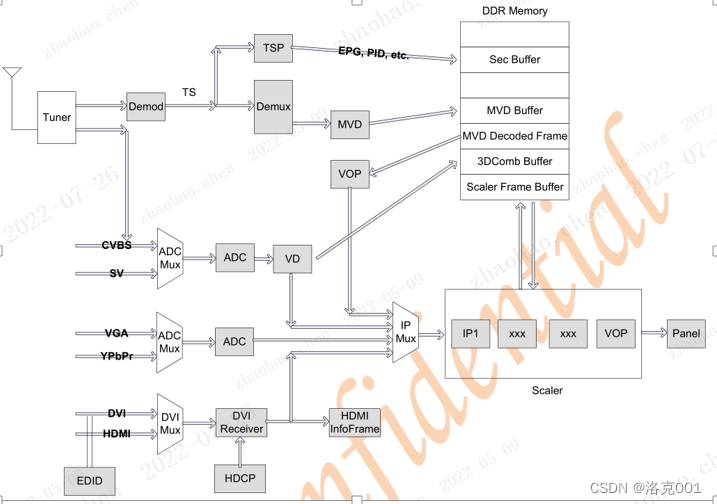

1.1 MTK的架构流程图如下

可以缩减为如下

 如上图所示，每个源都会经过 Scaler 处理，最后 Scaler 输出到 Panel。Source 在经过 Scaler之前，也有其他模块处理的,在理清问题时也要考虑一下其他模式是否会出问题。

各个suorce简化流程：
ATV:Tuner->ADC->VD->IPMUX->Scaler
DTV:Tuner->Demod->Decode->MVOP->IPMUX->Scaler
HDMI:Hdmi Engine->IPMUX->Scaler
MM:Decode->MVOP->IPMUX->Scaler
CVBS:ADC->VD->IPMUX->Scaler
VGA:ADC->IPMUX->Scaler
YPBPR: ADC->IPMUX->Scaler

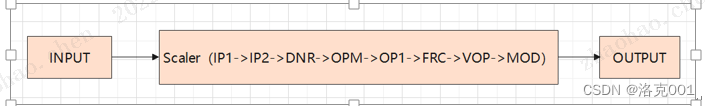

对于 Scaler 来说上图可以简化为下图:

IPMUX:切 source 的选择开关
IP1：sync detect,color space 转换
IP2：h/v prescaling down,注意只能 down，不能 up
DNR：写 memory，相关 PQ 图效操作
OPM：读 memory，相关 PQ 图效操作
OP1：post scaling
FRC:  MEMC  倍频
VOP：display window,color matrix
MOD:屏端设定

1.2 IP1

Scaler 的 IP1 可以反馈前端送进来的信号，主要是
Input Timing width&height
Input Timing interlace or not
Input Vtotal，Input Vfreq，Input HFreq，Input Hperoid，Input Source 是否有打开。

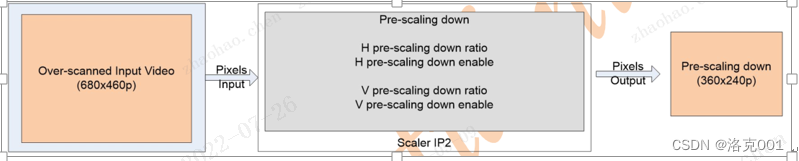

 1.3 IP2

IP2 的功能是缩放，而且只能缩小不能放大。系统 BW 不够时或者小画面显示时，需要
IP2 做缩放。另外缩放系数是有限制的，不同的 chip 会不一样。

1.4 DNR/OPM

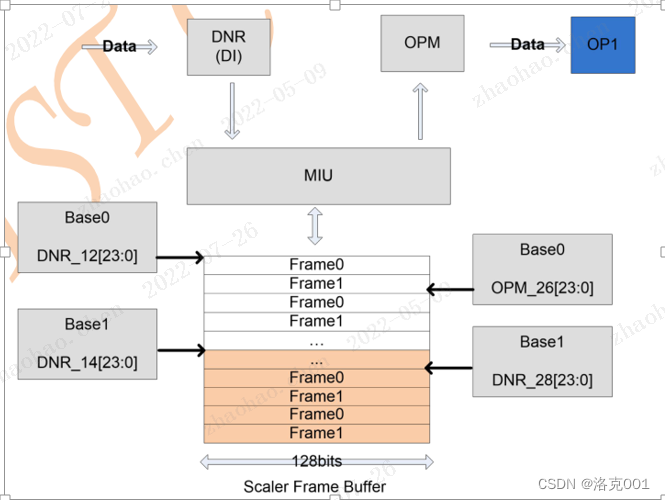

DNR 是把数据写进 DRAM 里面，OPM 是把数据从 DRAM 里面读出来，然后输出给 OP1。存多少张 Frame 是和系统还有 XC 的功能有关，流程图如下：

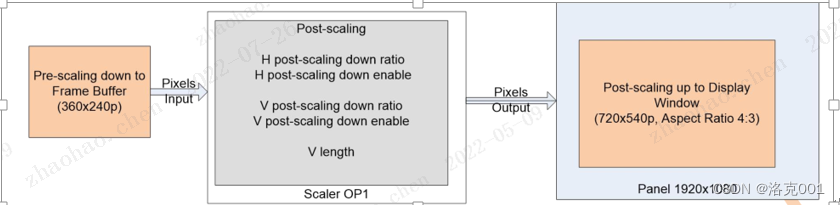

1.5 OP1

OP1 的功能也是缩放，不过主要是放大，缩小的能力比不上 IP1。放大也是有限制的，
至少不能超过 panel 的范围.

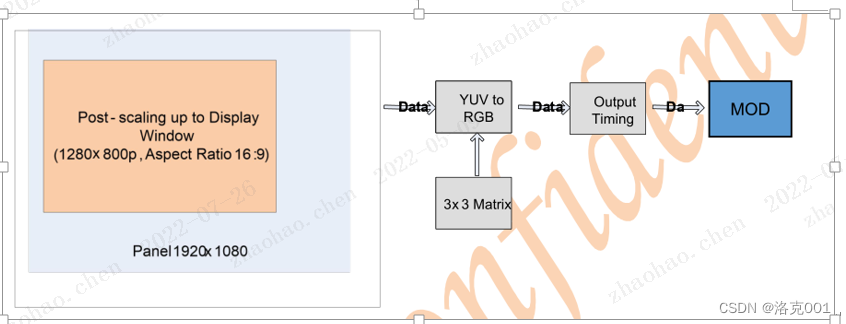

1.6 VOP

VOP 是设定输出的 timing，给到 panel。
