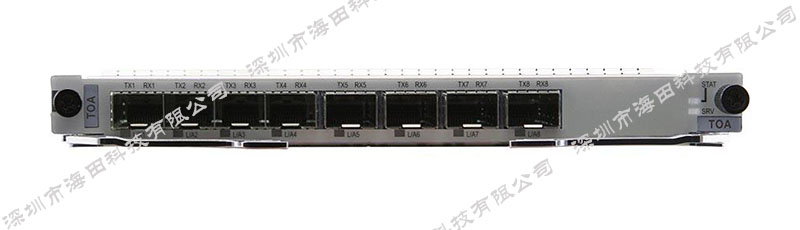

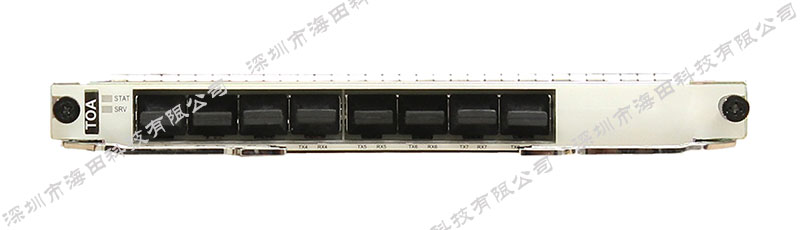

TNF6TOA TNF5TOA 全新板卡8路任意速率业务支路处理板

功能概述

OptiX OSN 1800 TOA单板属于支路类单板，最大接入能力为20 Gbit/s。

1. 实现8路125Mbit/s～25Gbit/s之间任意速率的光信号与8路ODU0电信号之间的相互转换；
2. 实现8路1.49Gbit/s～67Gbit/s之间任意速率的光信号与8路ODU1电信号之间的相互转换；
3. 实现8路125Mbit/s～2.5Gbit/s之间任意速率的光信号与1～8路ODU1业务电信号之间的相互转换；
4. 实现8路OTU1光信号与16路ODU0电信号之间的相互转换；
5. 实现5路3G-SDI/3GSDIRBR业务光信号与5路ODUflex电信号之间的相互转换；
6. 实现4路FC400/FICON4G业务光信号与4路ODUflex电信号之间的相互转换。

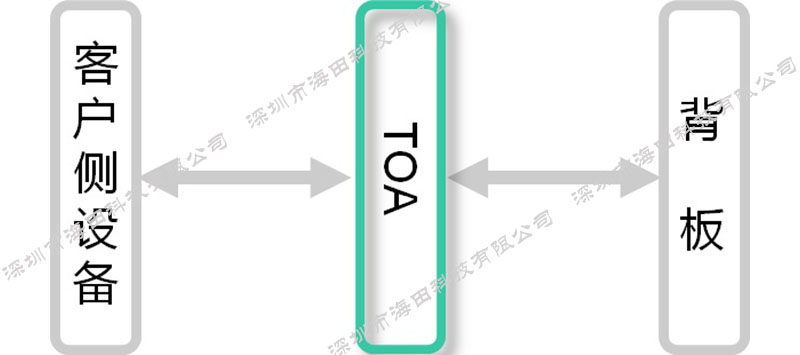

业务应用

信号映射路径：

8x (125 Mbit/s～1.25 Gbit/s 信号) <-> 8 x ODU0

8x (1.49 Gbit/s～2.67 Gbit/s 信号) <->8 x ODU1

8x (125 Mbit/s～2.5 Gbit/s 信号) <-> (1～8) x ODU1

8x OTU1 <->16 x ODU0

5x 3G-SDI/3G-SDIRBR<->5 x ODUflex

4 x FC400/FICON4G<->4 x ODUflex

功能描述

ALS：当接入非OTN业务时客户侧支持。

PRBS：仅当接入STM-1/OC–3、STM-4/OC-12、STM-16/OC-48和OTU1业务时，客户侧支持。

时延测量：

1. TNF5TOA：当客户侧接入OTU1业务时，不支持时延测量。
2. TNF6TOA：当客户侧接入OTU1业务时，当映射路径为ODU1（ODU1_ODU0）时，可支持时延测量。

ESC：支持

LPT：仅当客户侧业务类型为FE/GE时支持。

IEEE 1588v2：

1. TNF5TOA：仅当客户侧业务类型为OTU1、GE(GFP-T) 时支持。
2. TNF6TOA：仅当客户侧业务类型为GE(GFP-T) 时支持。

业务封装方式：

1. 支持将GE业务封装为GE（TTT-GMP）或GE（GFP-T）。
2. 支持FE业务的GFP-F SLICE+BMP封装。
3. STM-16/OC-48业务支持异步AMP封装方式。

保护：支路SNCP/ODUk SNCP/客户侧1+1保护

业务加密：只有配合主控TNZ1UXCL、TNZ2UXCL和TNZ5UXCMS使用时，TNF6TOA单板才支持该功能。

电层ASON：仅TNF6HSNQ2配套TNZ5UXCMS主控时支持。

模块

I-16-2km

S-16.1-15km

L-16.1-40km

L-16.2-80km

1000BASE-BX10-U

1000BASE-BX10-D

1000BASE-BX-U

1000BASE-BX-D

2.125Gbit/s多速率-0.5km

1000BASE-LX-10km

1000BASE-LX-40km

1000BASE-ZX-80km

1.25Gbit/s多速率（eSFP CWDM）-40km

2.67Gbit/s多速率（eSFP CWDM）-80km

2.67Gbit/s多速率（eSFP DWDM）-120km

270Mbit/s～3Gbit/s多速率（Video eSFP）-10km

4.25Gbit/s多速率-0.3km

4.25Gbit/s多速率-10km

多速率-BIDI-15km-eSFP (SM1310)

多速率-BIDI-15km-eSFP (SM1490)

2.5Gbit/s多速率-TX1310/RX1490nm-40km-SFP

2.5Gbit/s多速率-TX1490/RX1310nm-40km-SFP

100BASE-FX

S-1.1    L-1.1    L-1.2    S-4.1    L-4.1    L-4.2

FE电模块

GE电模块

单槽位单板

OptiX OSN 1800 II增强型：Slot 1～Slot 6

OptiX OSN 1800 V：Slot 1～Slot 14

机械指标
