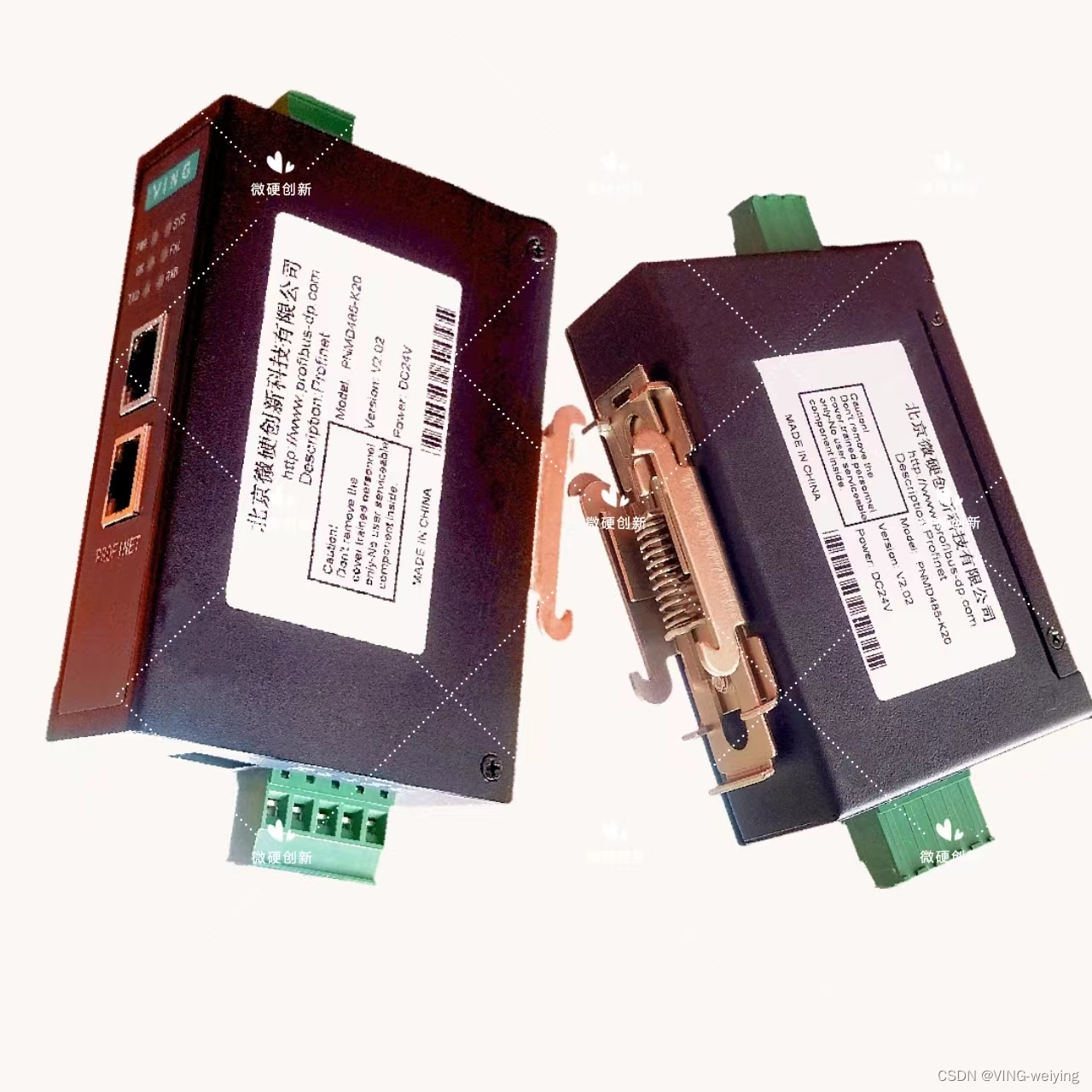

回顾上部的内容，主要讲述了自主品牌微硬创新MODBUS转PROFINET（PROFINET转MODBUS）协议转换器转换模块网关网桥总线桥PNMD485-K20在储油行业的案例背景和案例的相关说明，今天继续分享下部分的案例配置方法步骤
- 案例配置：导入XML创建新项目

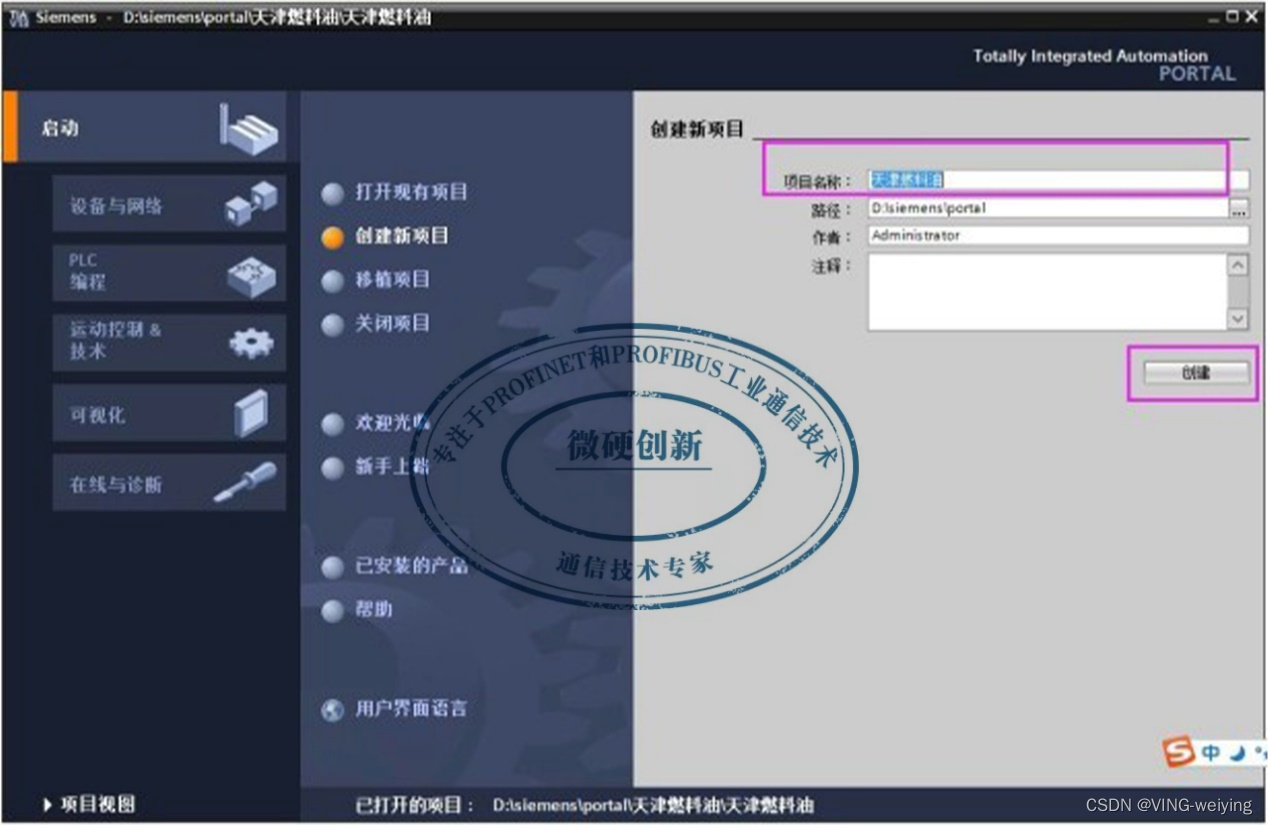

1.1打开博途软件 “TIA Portal V13 ”创建新项目—>输入项目名称—>创建。如图1-1：
图1-1
1.2点击项目视图，如图1-2
图1-2

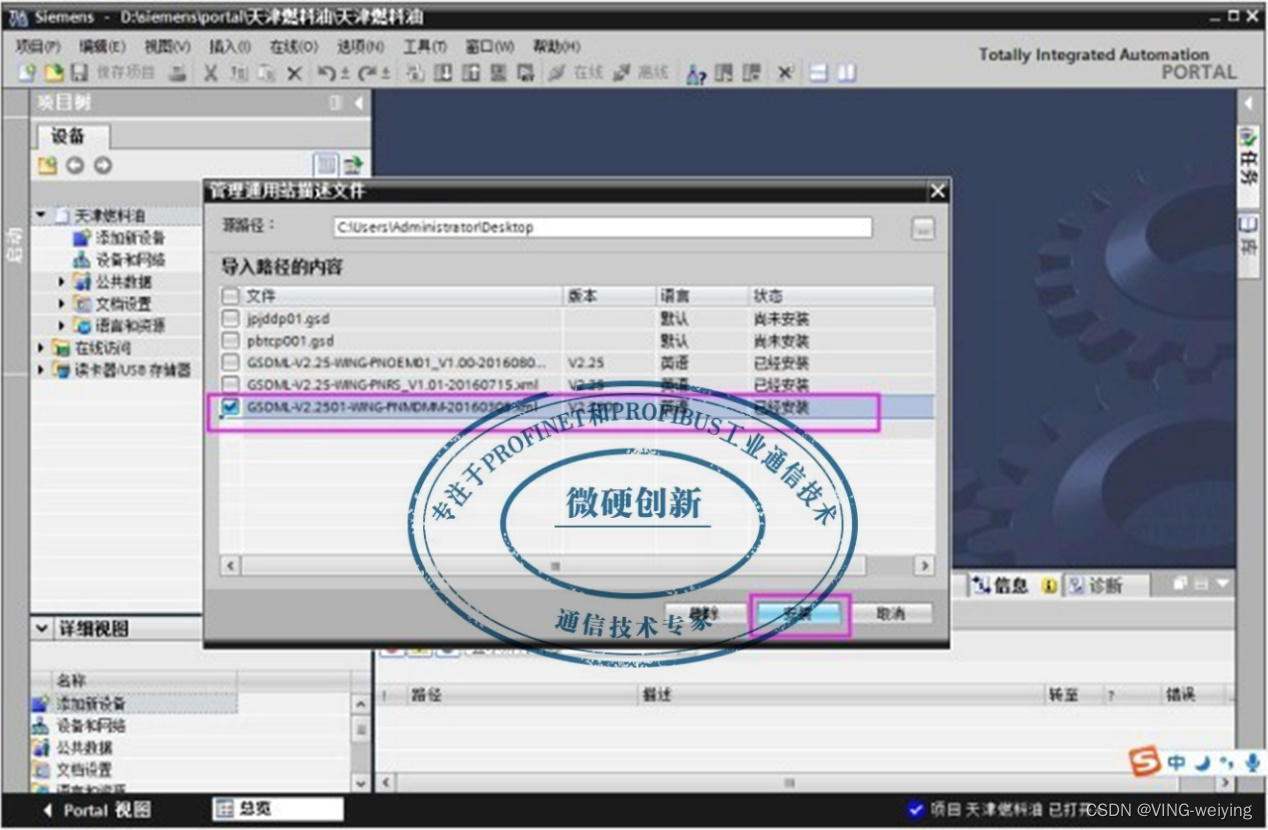

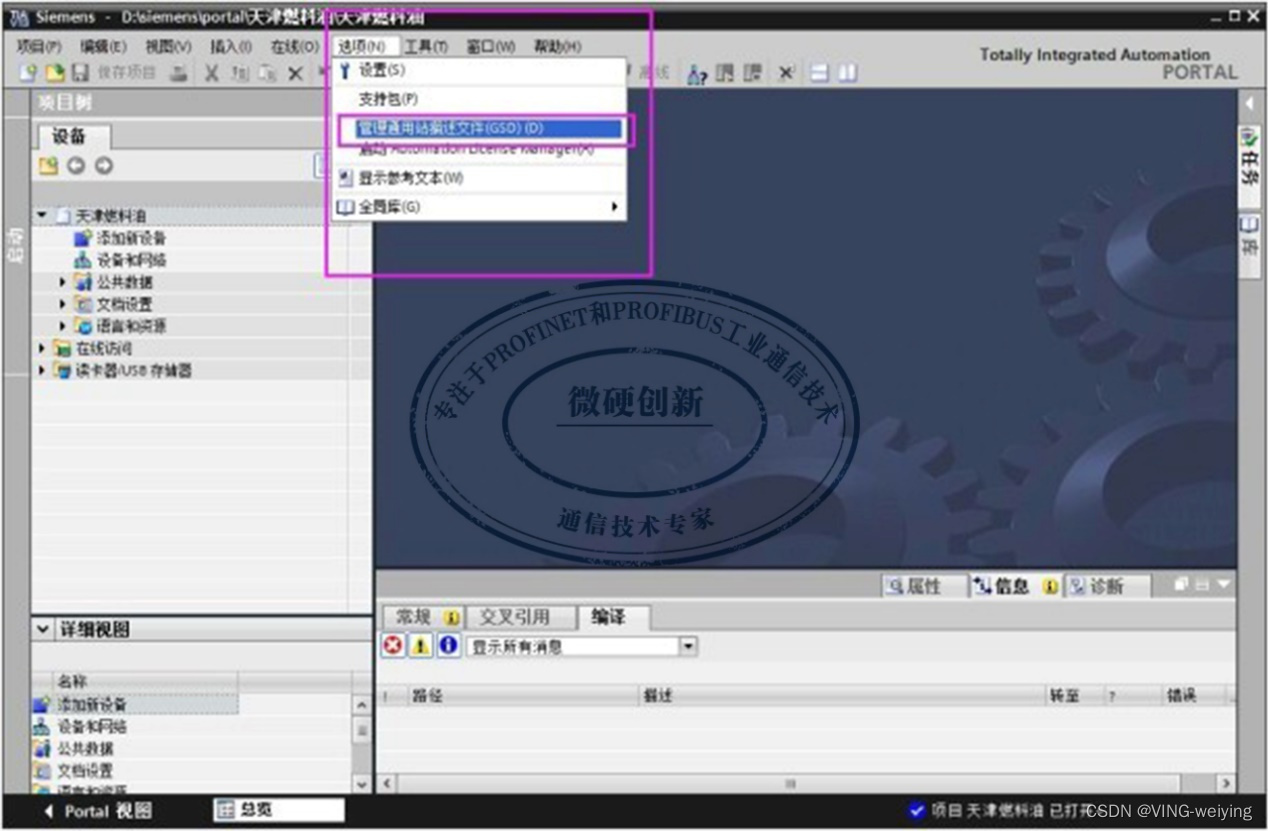

1.3安装XML文件，如图1-3、1-4
图1-3
图1-4

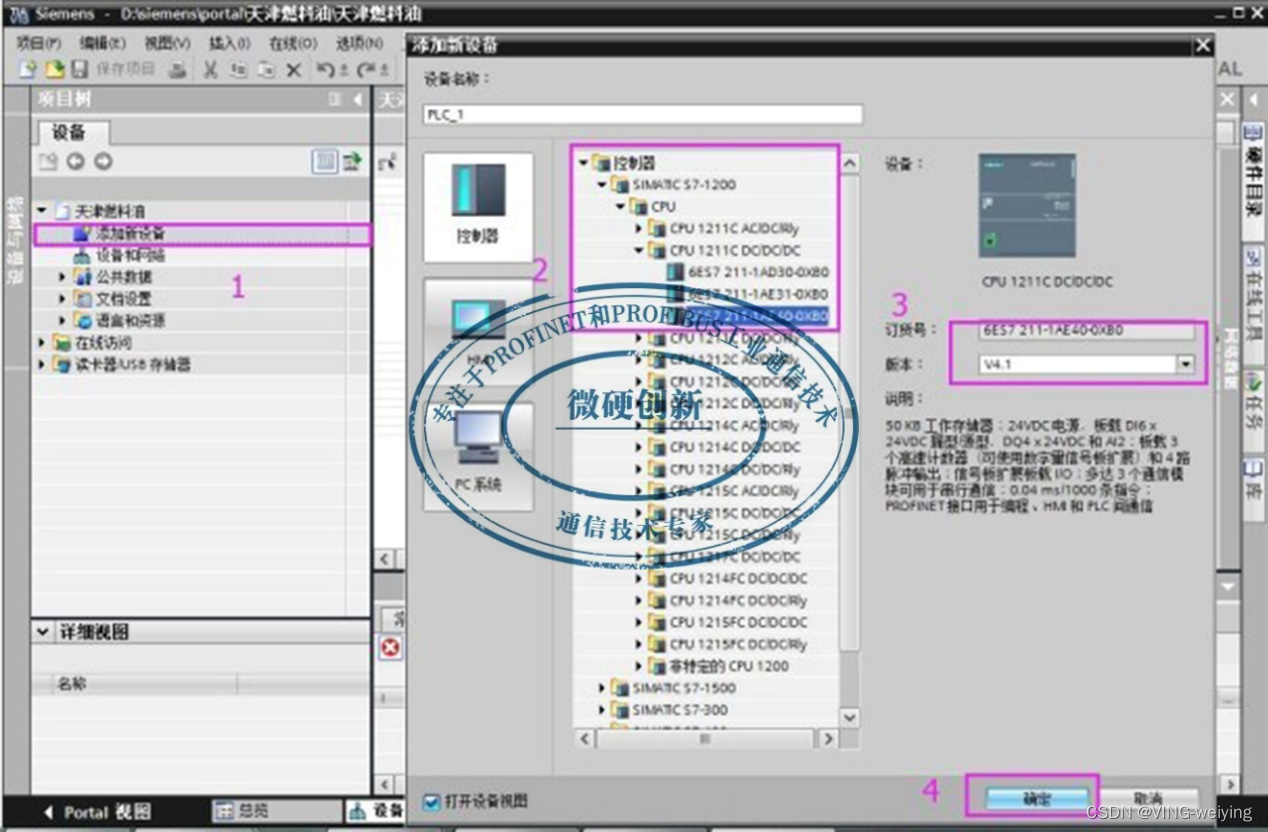

1.4 MODBUS转PROFINET网关硬件组态-创建PLC，如图1-5
图1-5

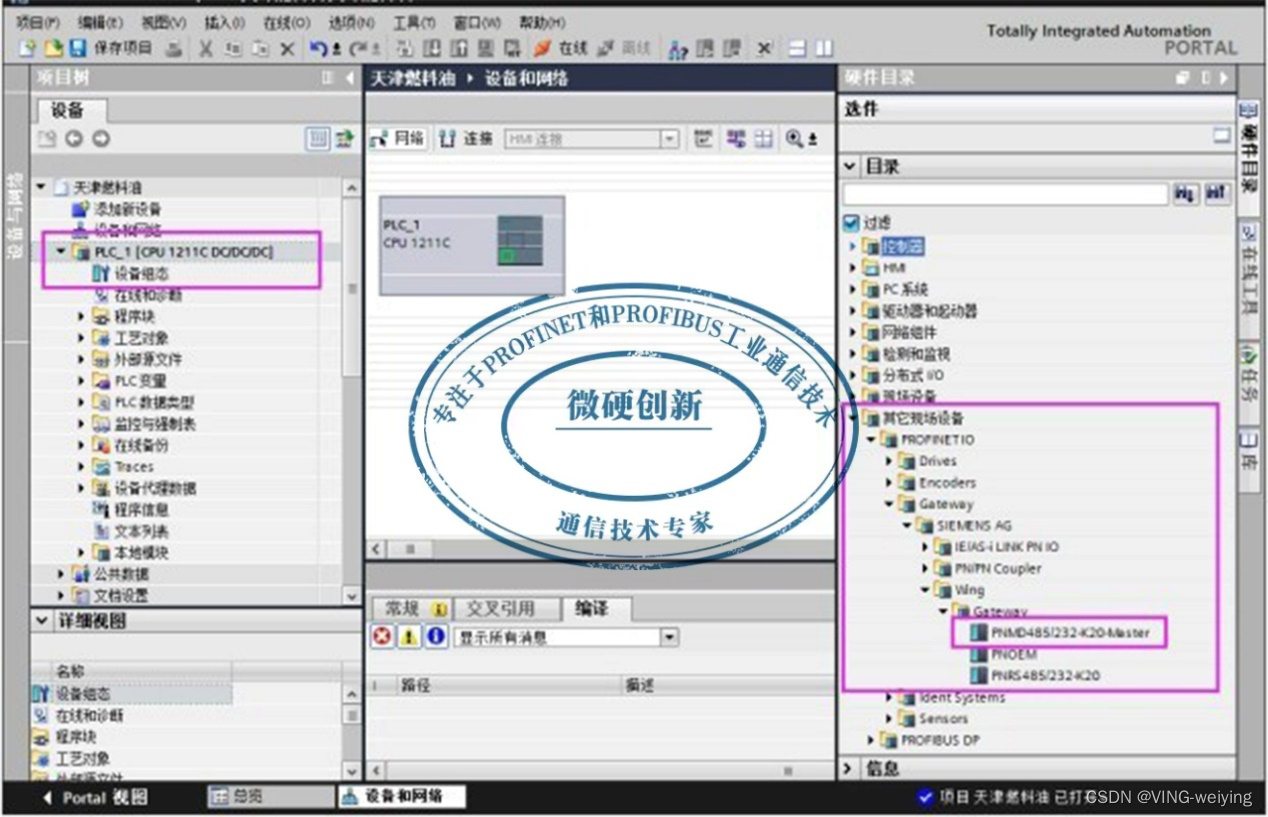

1.5 MODBUS转PROFINET网关硬件组态-创建PN从站，如图1-6
图1-6

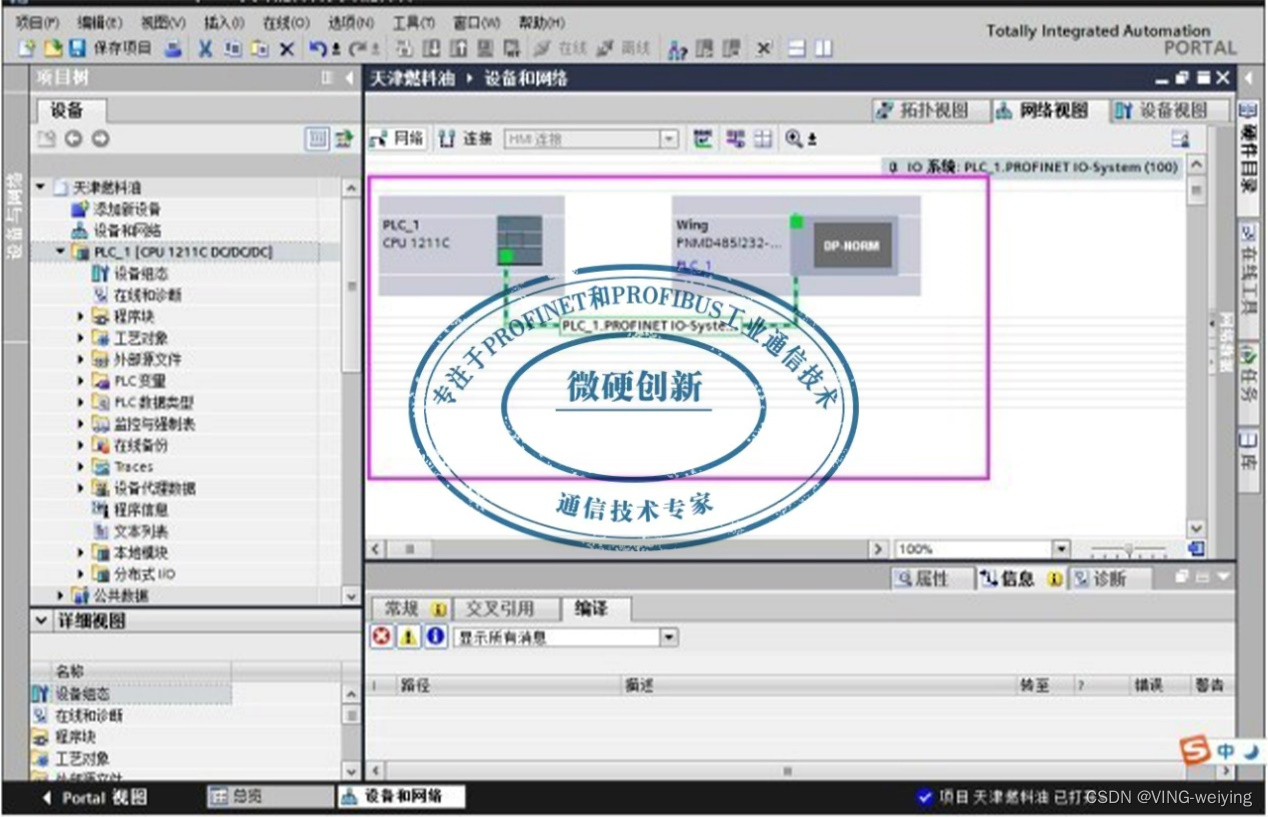

1.6 MODBUS转PROFINET网关硬件组态- 构建PROFINET链接，如图1-7，1-8
图1-7
图1-8

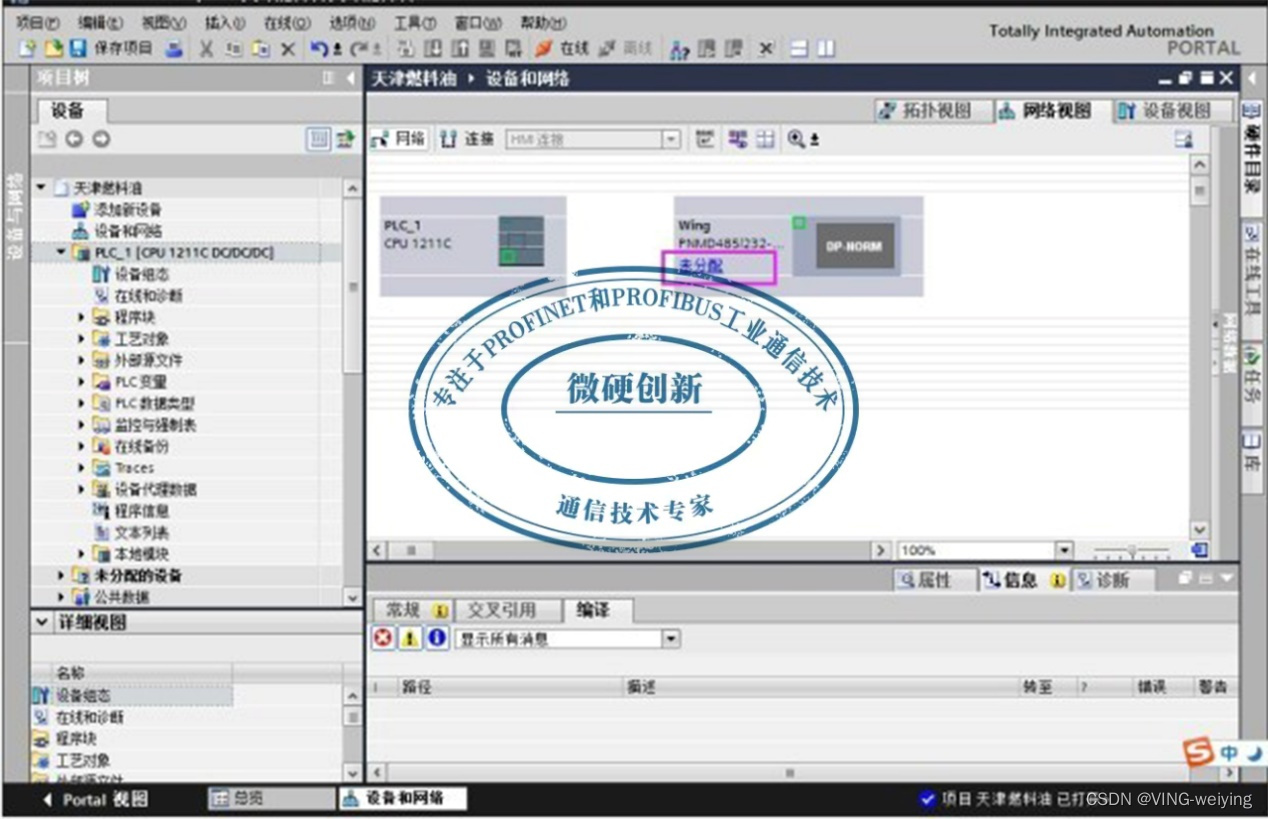

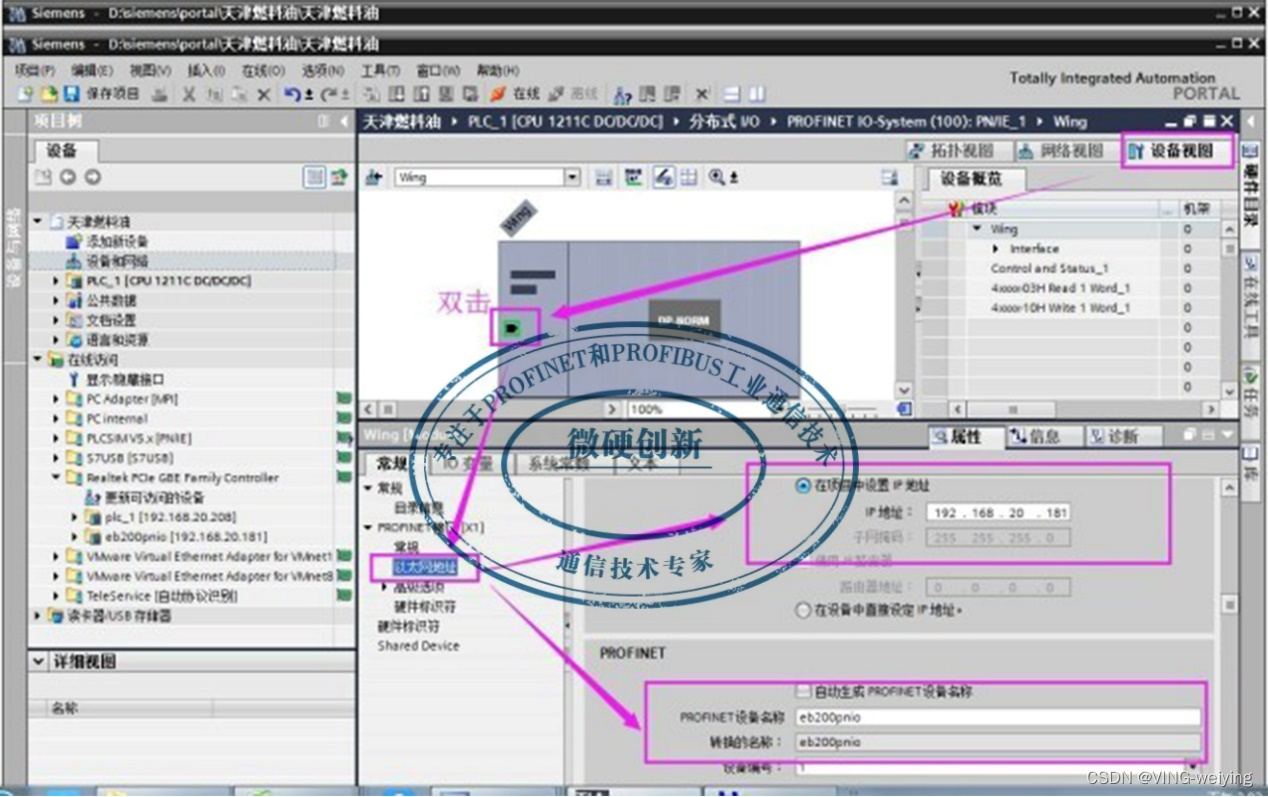

1.7MODBUS转PROFINET网桥硬件组态-修改组态Modbus转profinet网关PNMD485-k20的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和PNMD485-k20一致），如图1-9
图1-9

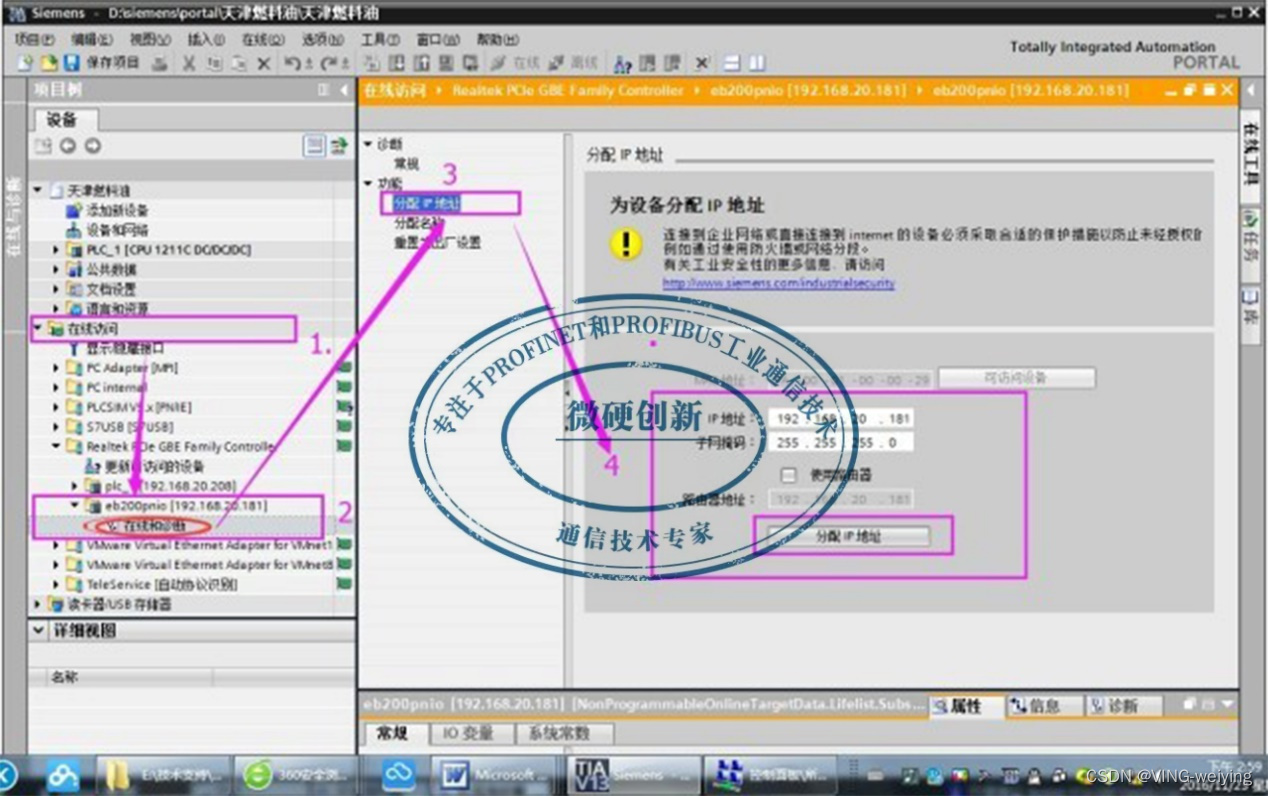

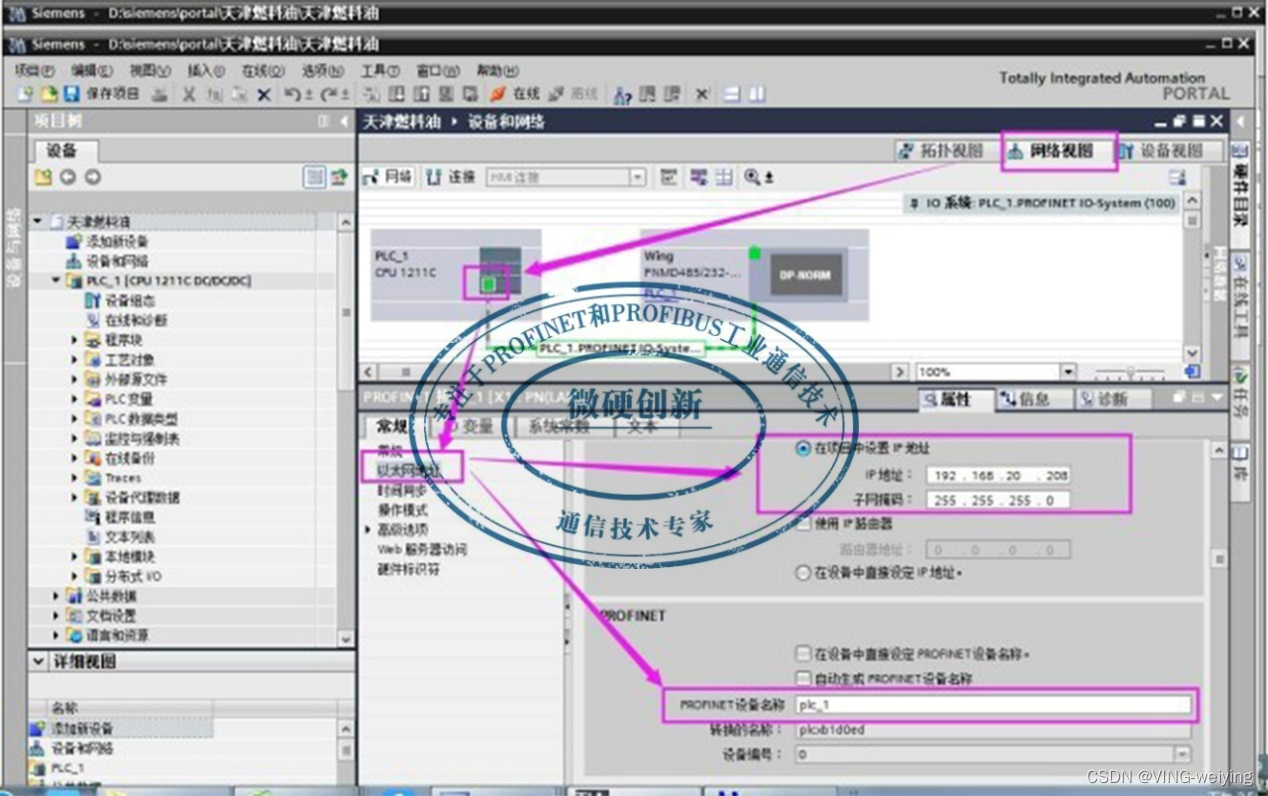

1.8MODBUS转PROFINET网桥硬件组态-设置PLC的IP地址和名称，（此处设置的参数要和PLC实际参数一致），如图1-10
图1-10
1.9 MODBUS转PROFINET网桥硬件组态-设置组态的Modbus转profinet网关PNMD485-K20的IP地址和名称，（此处设置的参数要和PLC实际参数一致），如图1-11
图1-11

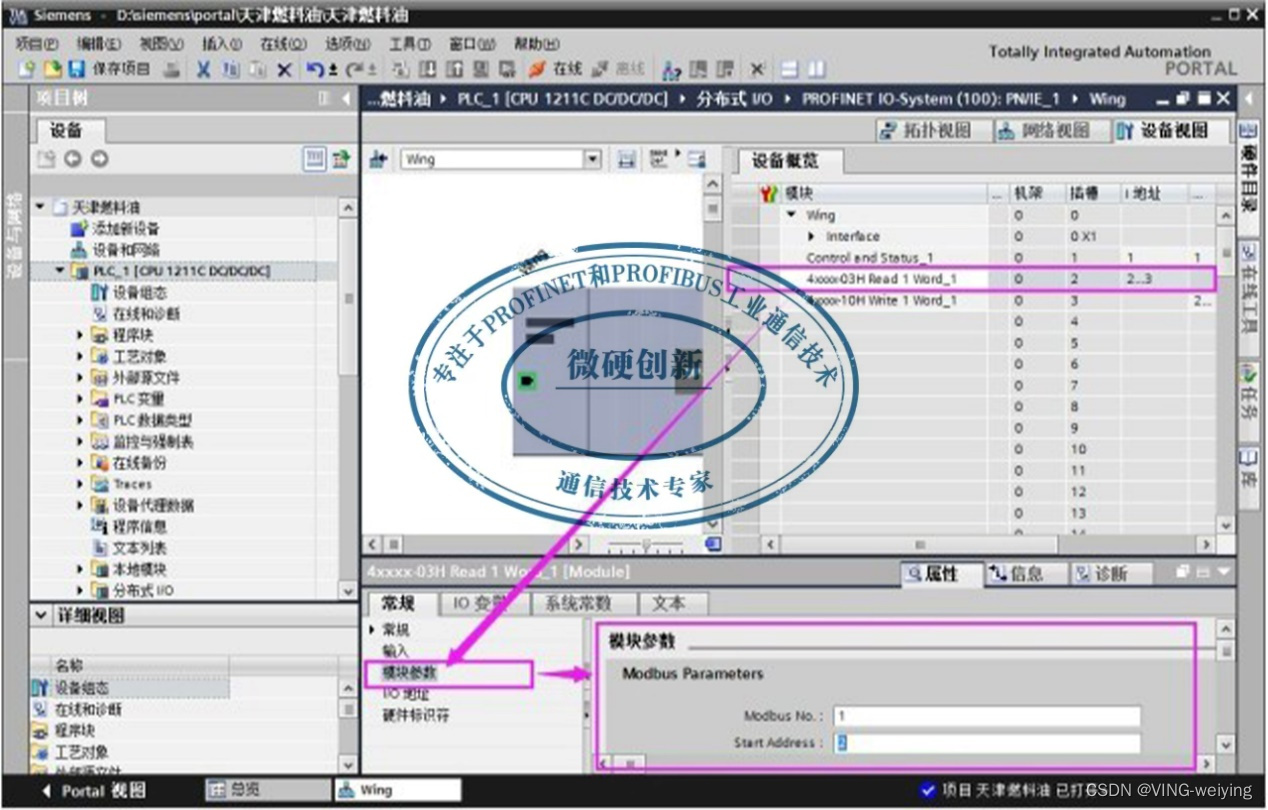

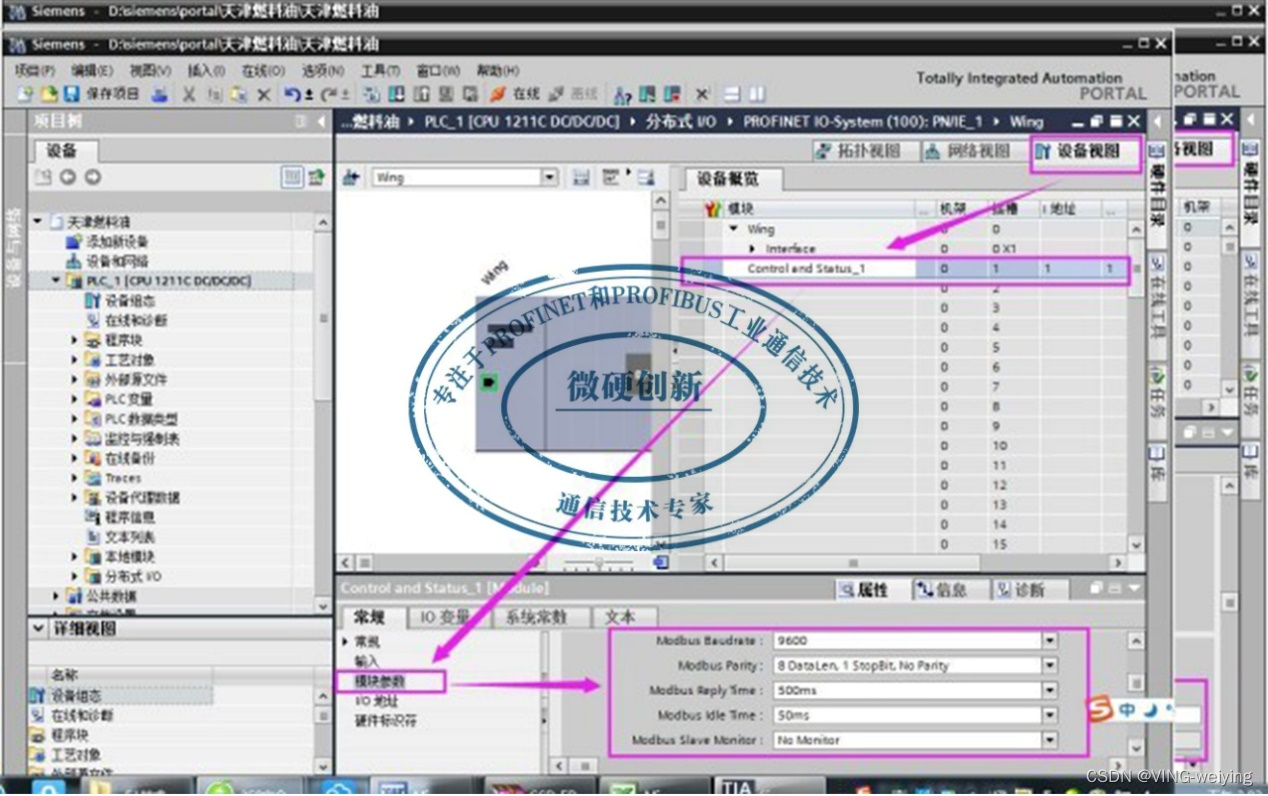

1.10 MODBUS转PROFINET总线桥硬件组态-配置组态的模块参数（包含被连设备的波特率、校验位等信息，此处设置的参数要和被连设备实际参数一致），如图1-12
图1-12

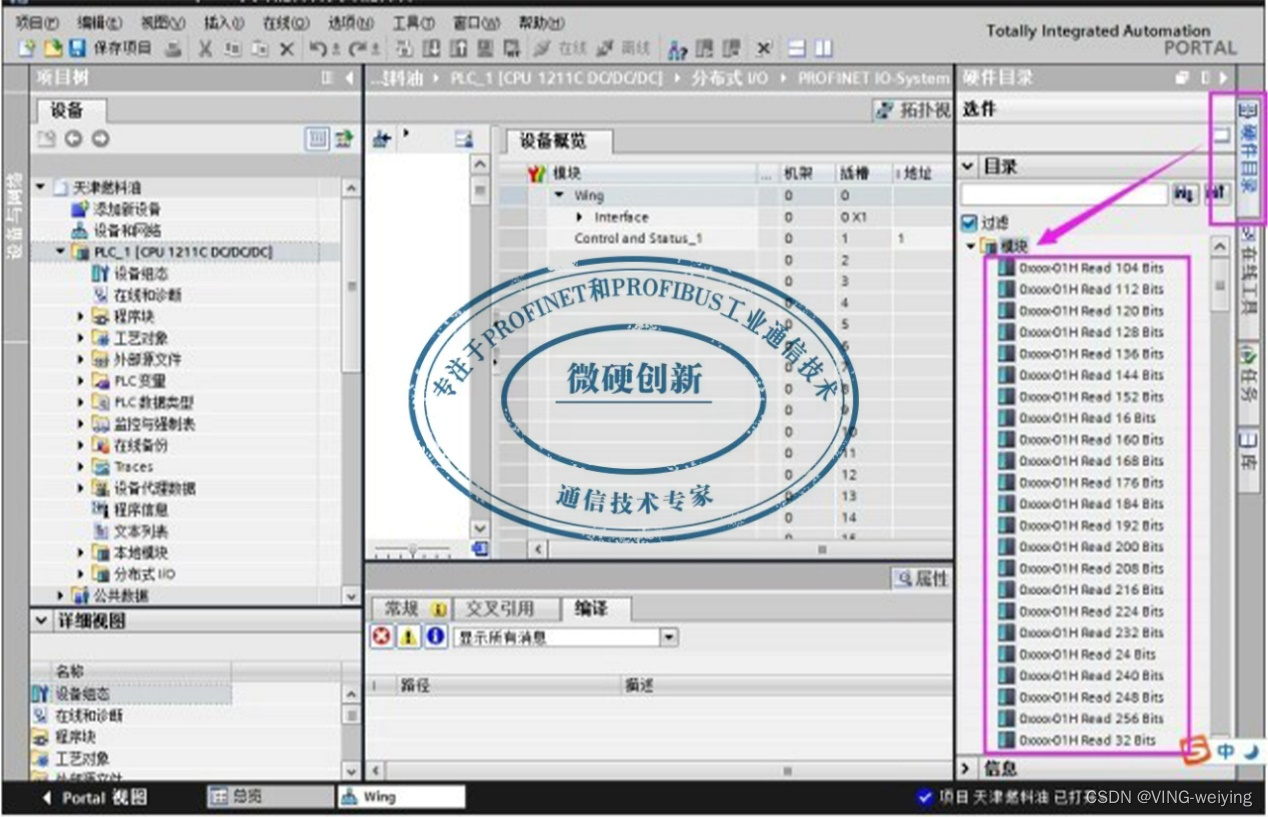

1.11MODBUS转PROFINET总线桥硬件组态-配置主站读写被连设备报文，如图1-13，1-14，1-15
图1-13
图1-14
图1-15

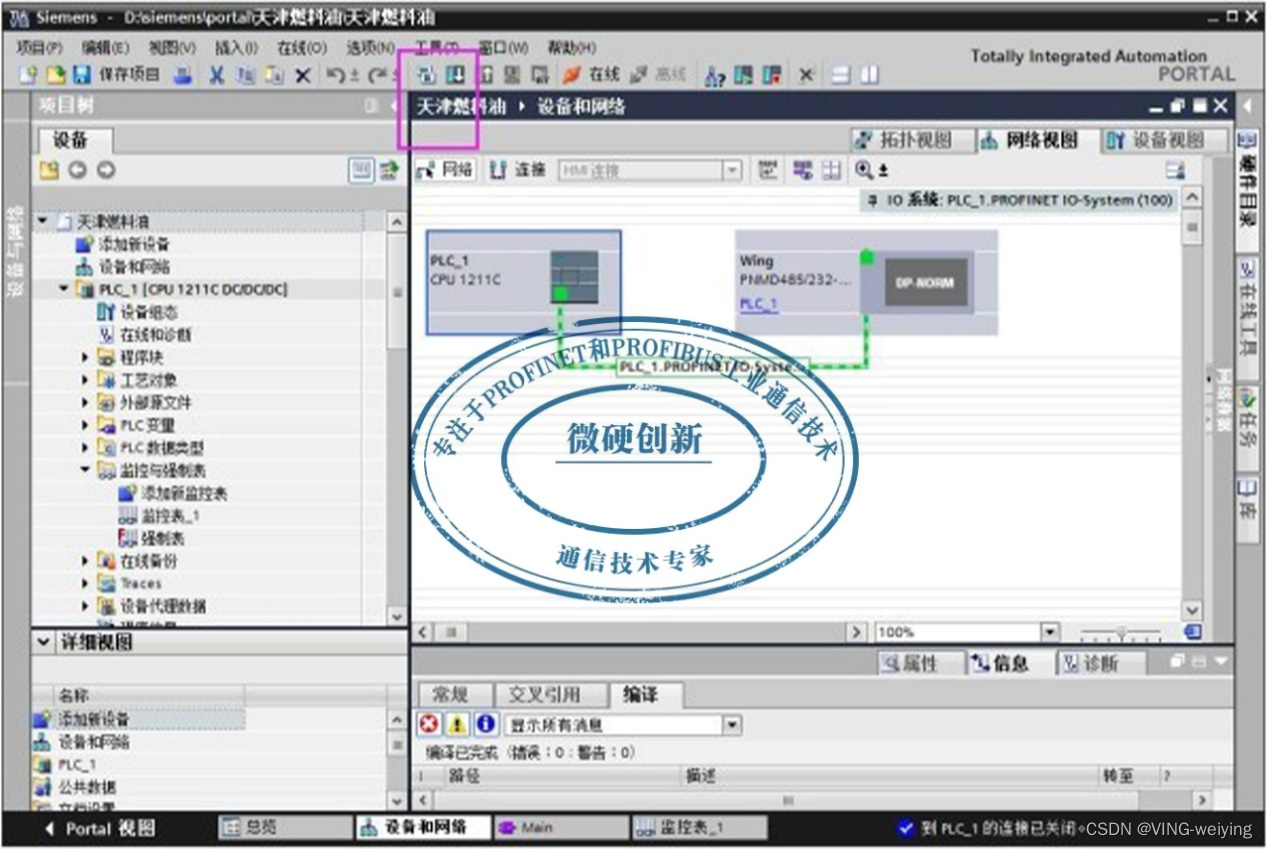

1.12 MODBUS转PROFINET协议转换器硬件组态-启动Modbus转profinet网关，如图1-16

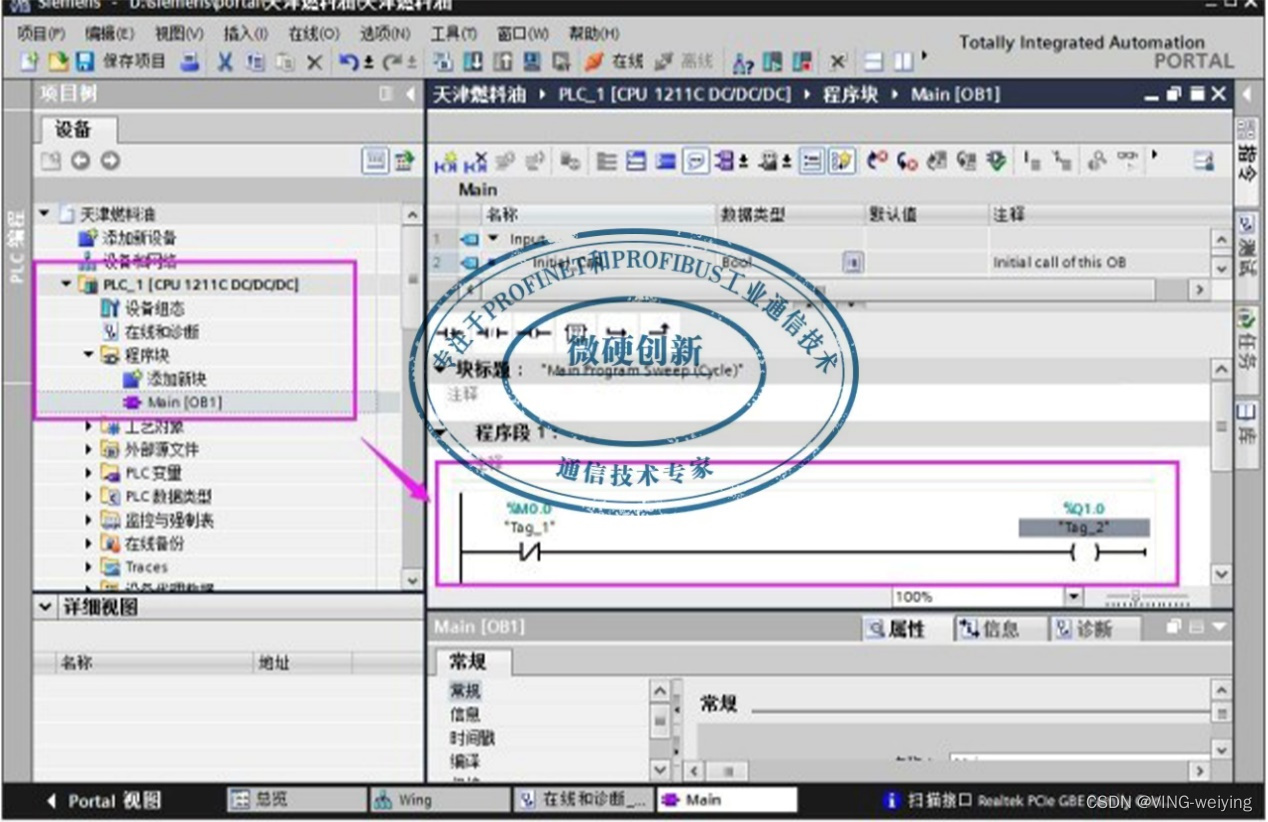

1.13 MODBUS转PROFINET协议转换器硬件组态----编译下载程序，如图1-17
图1-17

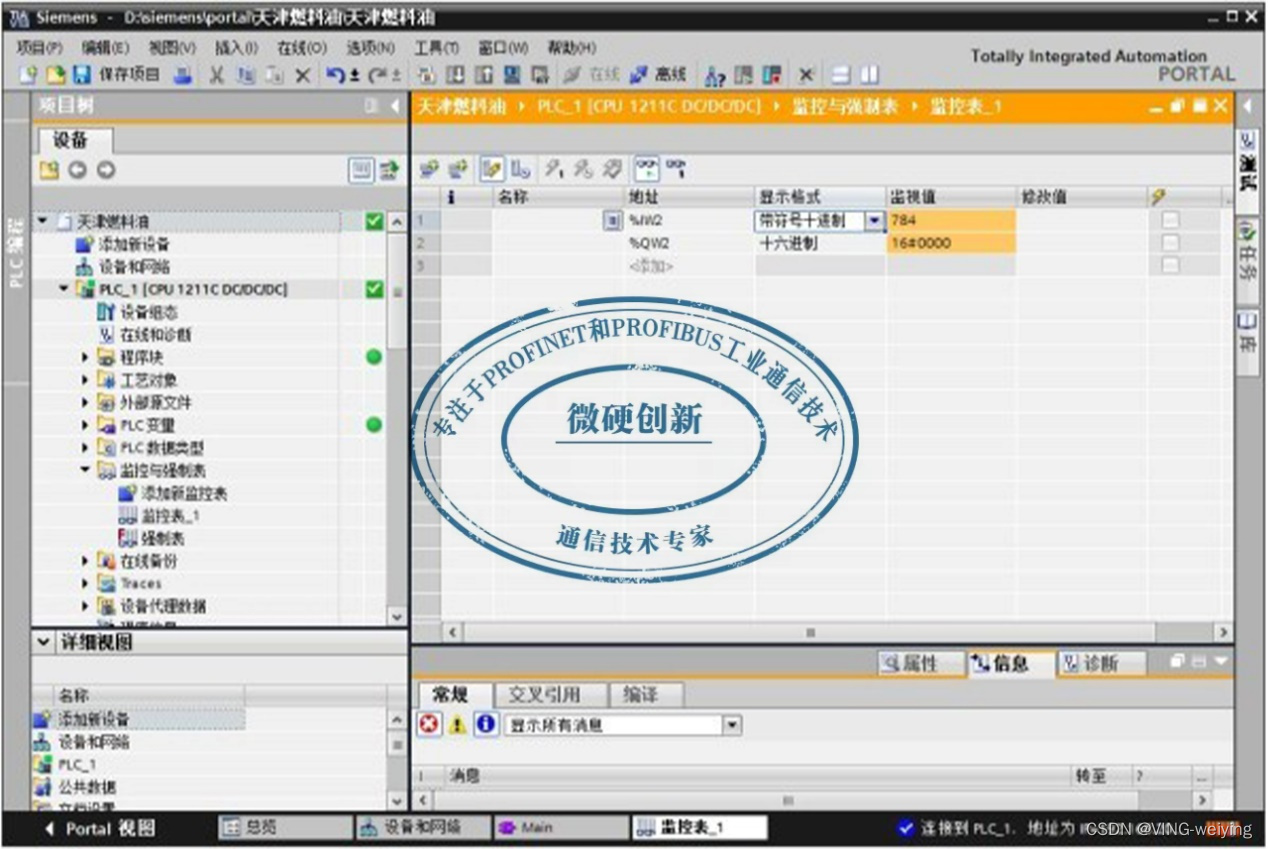

1.14读写参数测试 ：IW2 读取的是 电动阀门MODBUS地址40002的参数。如图1-18所示：QW2 的bit2位表示开阀门，当该值置位，则可以看见阀门开动作。同理，可进行停止和关动作。
图1-18
总结：经过上面简单的配置，用户可以很轻松的完成PROFINET和MODBUS的协议转换，在PROFINET总线协议下读写MODBUS设备的数据。
以上就是关于MODBUS转PROFINET（PROFINET转MODBUS）协议转换器转换模块网关网桥总线桥在储油行业的应用配置方法，可以联系微硬创新官方进行更详细的咨询，谢谢关注查阅！
