该毕业设计的网络实验实例通过Cisco Packet Tracer软件，软件版本为6.0的工具去完成，实验的背景是思科路由器Router0是内网的网络段、而思科路由器Router1是外网的网络段，公司的网络管理员，打算发布公司的web服务。现要求将内网Web服务器IP地址映射为静态公共ip地址，实现外部网络可以访问公司内部Web服务器。
以下文中的英文大小写不分，小写大写的英文及字母意思一致。在截取图文解说的时候可能图中会有一些红色的标记，例如：红色方形线框、红色圆形线框、红色指示箭头等，都是在实际当中没有出现的，而文中这里的截图有出现只是为了让阅读者容易看懂操作步骤而自行在截图的时候自行添加。

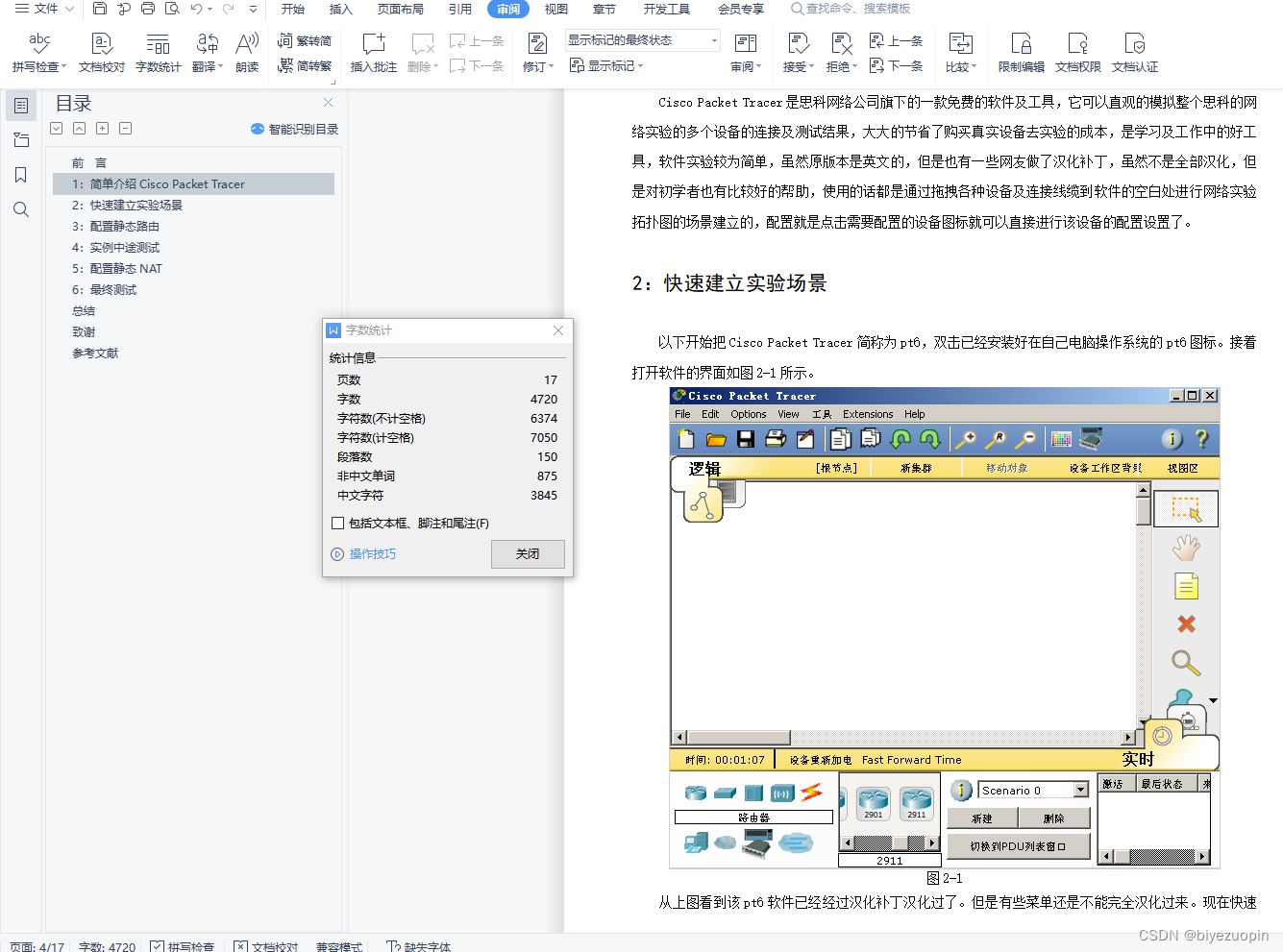

以下开始把Cisco Packet Tracer简称为pt6，双击已经安装好在自己电脑操作系统的pt6图标。接着打开软件的界面如图2-1所示。
图2-1
从上图看到该pt6软件已经经过汉化补丁汉化过了。但是有些菜单还是不能完全汉化过来。现在快速建立该实例的实验场景，也就是常说的网络拓扑图、网络拓扑结构。

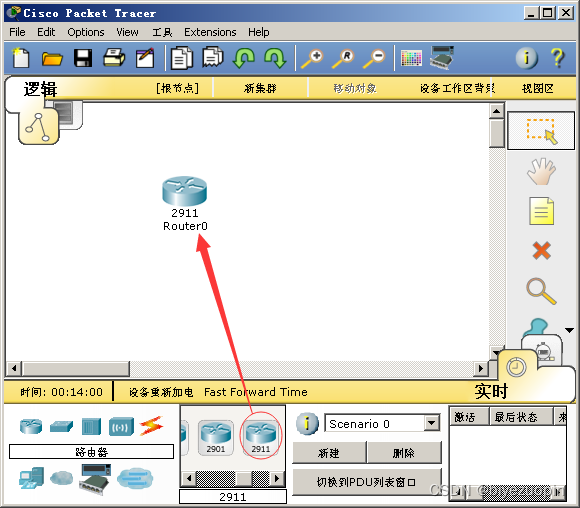

先建立路由器，这里使用带网管的思科路由器2911型号，按键盘组合键ctrl+alt+r选择路由器的子菜单选项，本文转载自http://www.biyezuopin.vip/onews.asp?id=13730选中需要的路由器型号拖拽到pt6软件的空白处，如图2-2所示。
图2-2
按照这种方式再拖拽一台2911型号的路由器到pt6软件的空白处，如图2-3所示。
图2-3
这时会看到有两台型号为2911的思科带网管的企业级路由器被拖放出来，第一台的名字是Router0，第二台的名字是Router1，接着继续添加设备，按键盘组合键ctrl+alt+v这是选择终端设备的键盘组合快捷键。把用拖拽路由器的方式把一台服务器和一台普通的台式计算机电脑分别以两次前后顺序拖放到软件的空白处，服务器英文为server，普通的台式计算机电脑英文为pc，如图2-4所示。

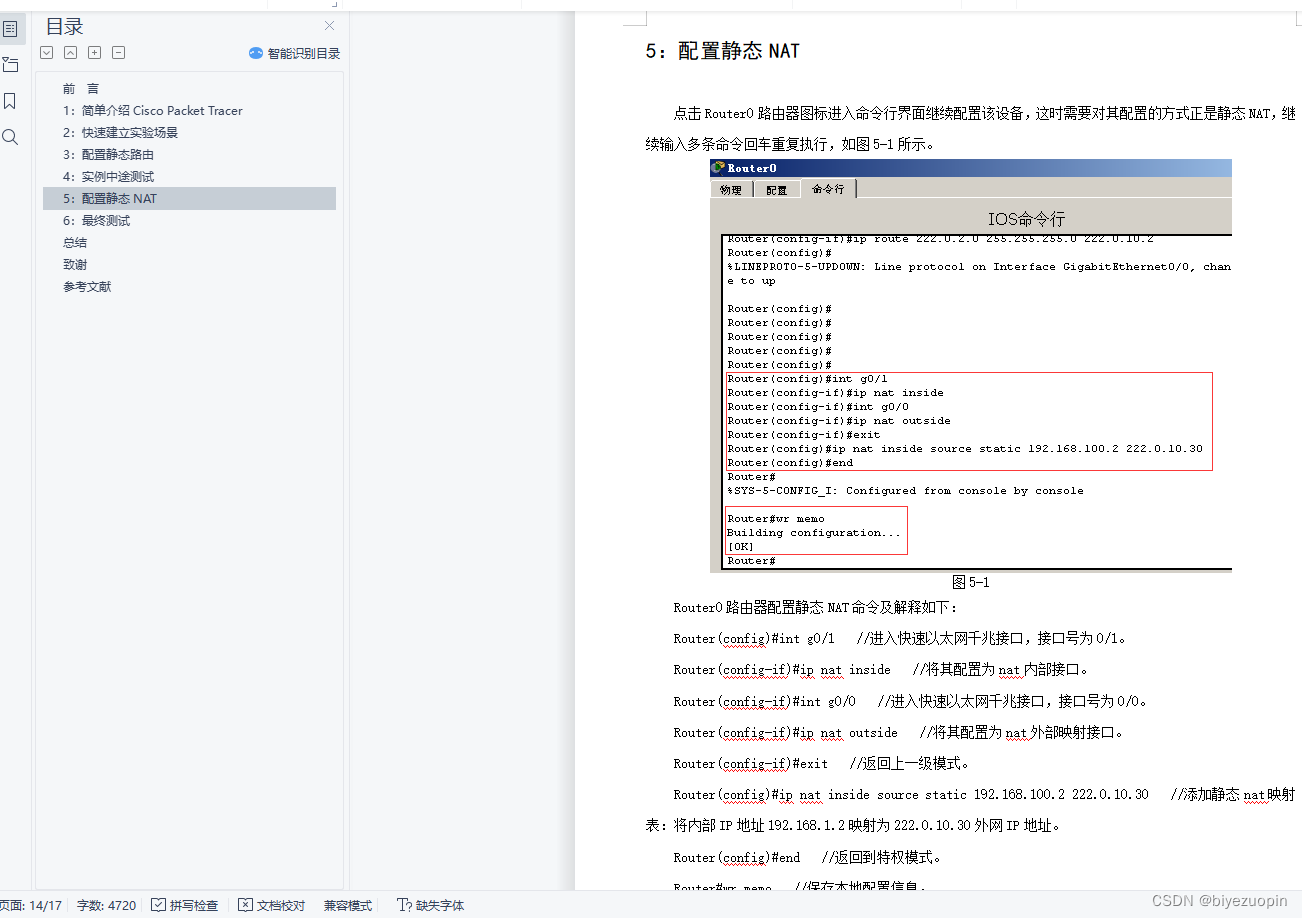

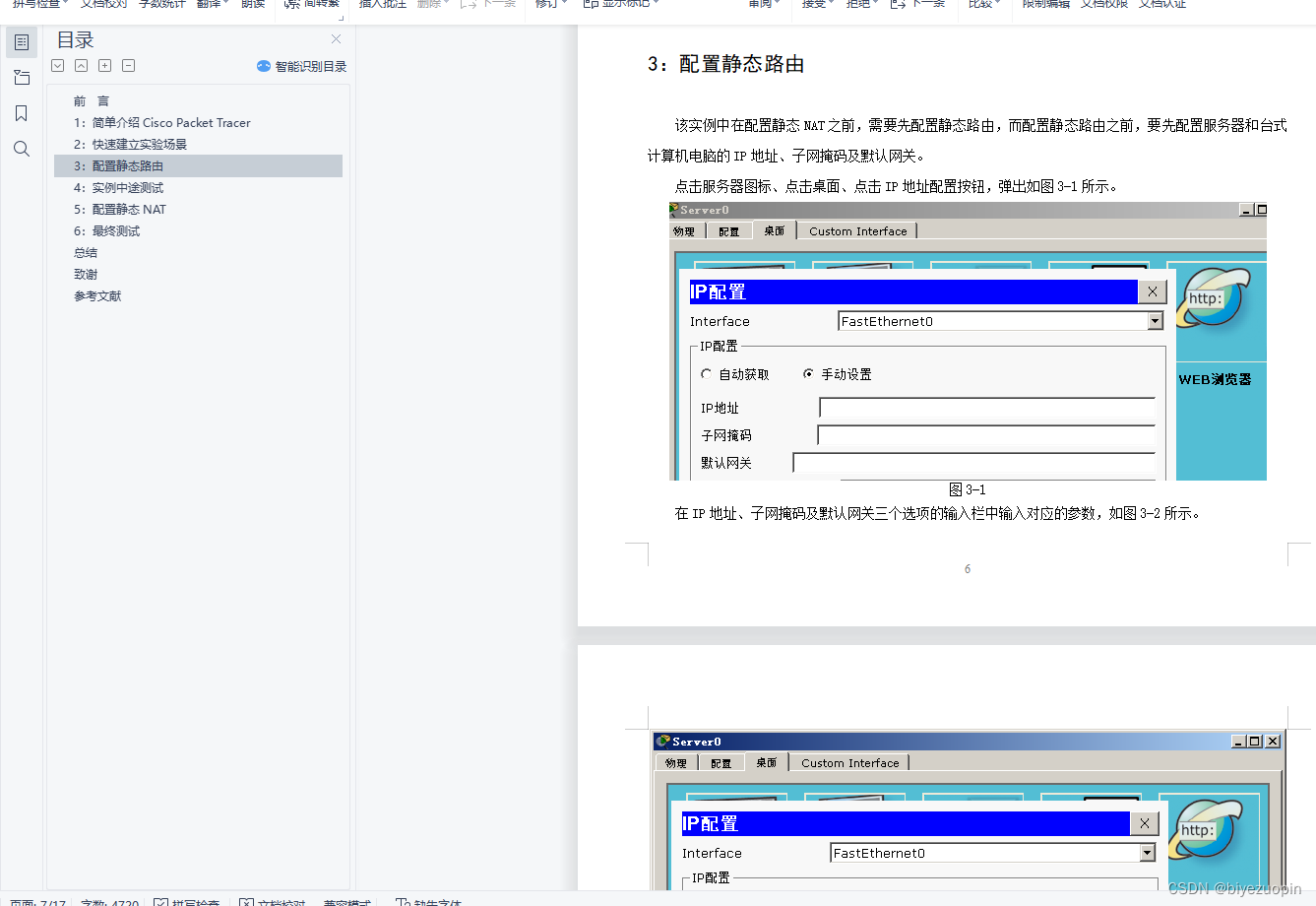

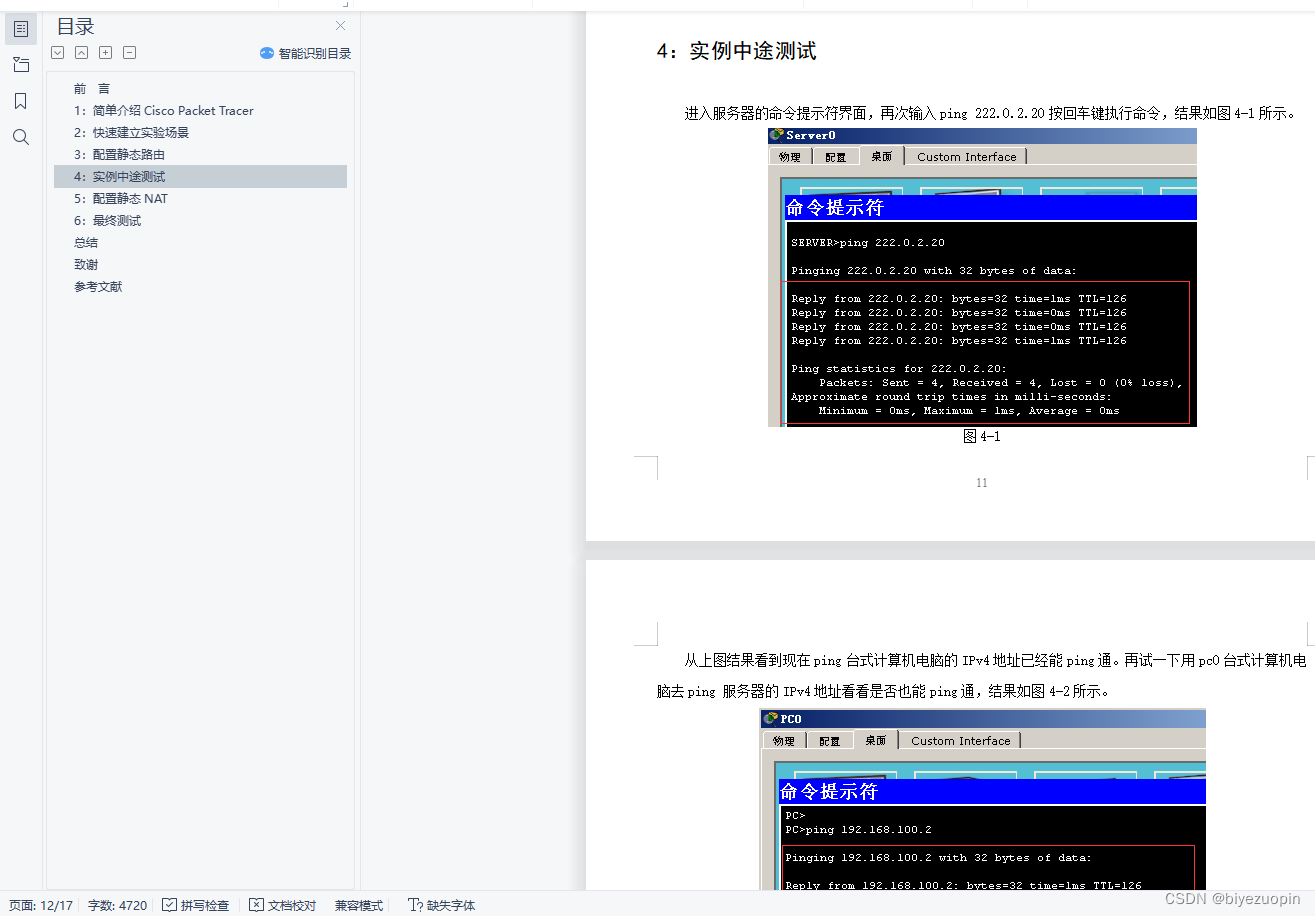

Router0路由器配置静态NAT命令及解释如下：
Router(config)#int g0/1 //进入快速以太网千兆接口，接口号为0/1。
Router(config-if)#ip nat inside //将其配置为nat内部接口。
Router(config-if)#int g0/0 //进入快速以太网千兆接口，接口号为0/0。
Router(config-if)#ip nat outside //将其配置为nat外部映射接口。
Router(config-if)#exit //返回上一级模式。

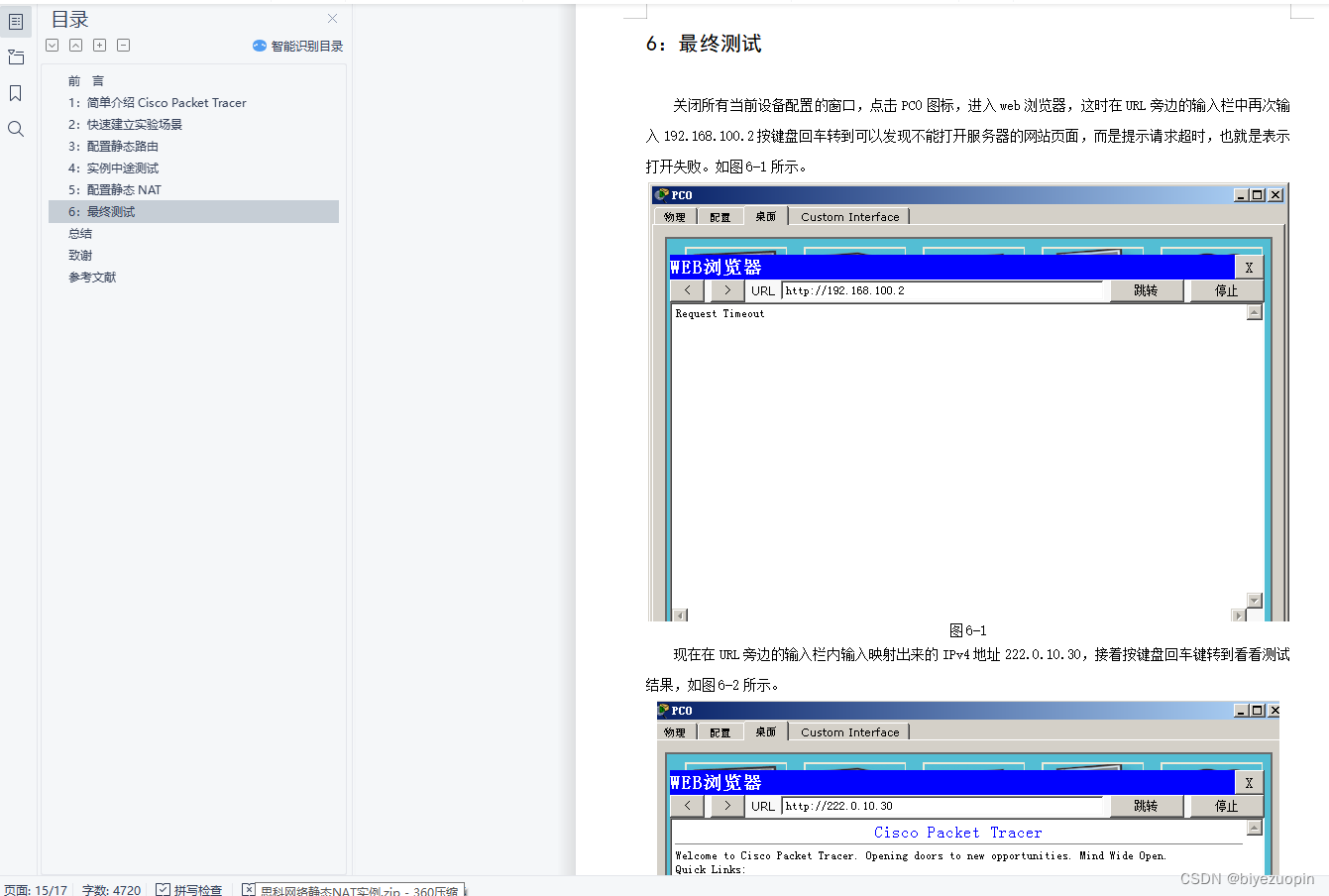

Router(config)#ip nat inside source static 192.168.100.2 222.0.10.30 //添加静态nat映射表：将内部IP地址192.168.1.2映射为222.0.10.30外网IP地址。
Router(config)#end //返回到特权模式。
Router#wr memo //保存本地配置信息。
