功能概述

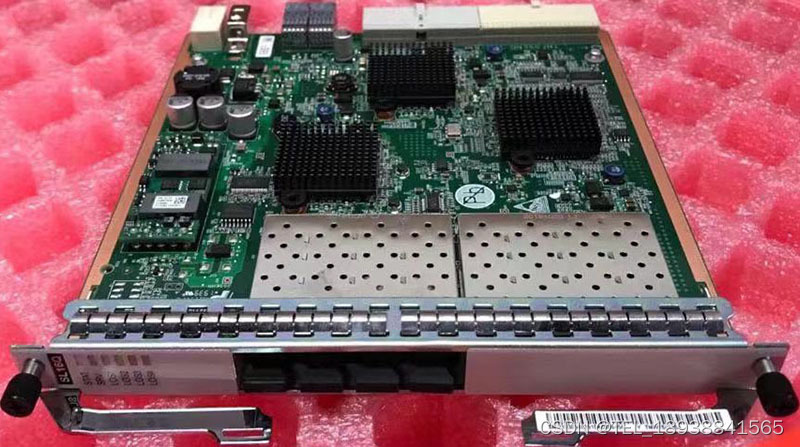

OptiX OSN 1800 V、TNW1SL16Q是4路STM-16光接口板，实现4路STM-16光信号的接收和发送，完成STM-16信号的光电转换、开销字节的提取和插入处理，并上报线路上产生的告警。
业务应用场景
SL16Q光接口板属于TDM单板，可用在OptiX OSN系列设备上接收和发送4路STM-16光信号。通过本单板，SL16Q将接收到的光信号转换成电信号后送往交叉侧，同时将交叉侧的电信号转换成光信号后发送出去。
应用场景一：MS-OTN 模式

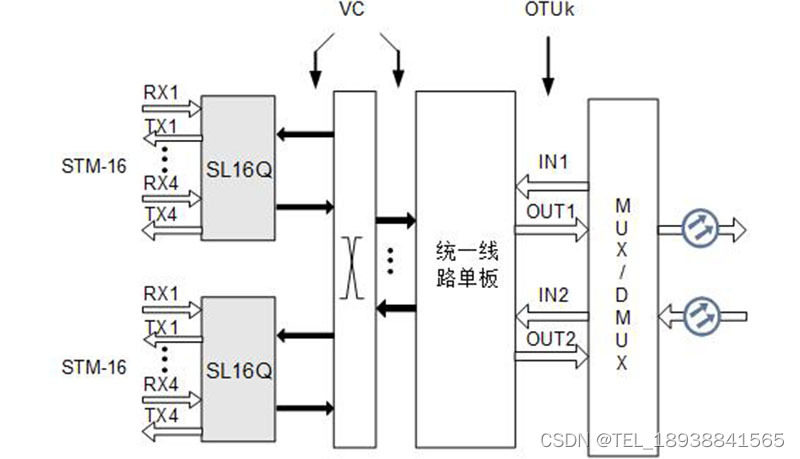

MS-OTN的应用场景下，TDM单板作为支路板用，需要配合统一线路板使用。SL16Q单板支路模式的应用如 图所示。
应用场景二：SDH 模式

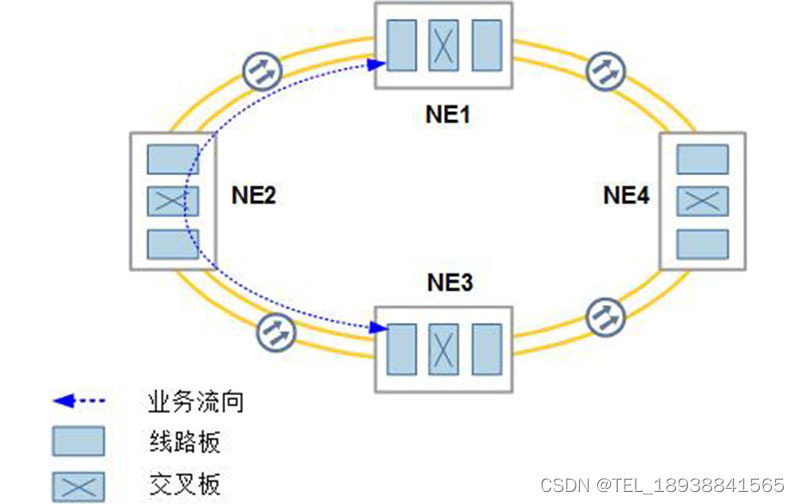

SL16Q单板线路模式的应用如 图所示，可以在系统中组成环形网或链形网。
功能描述
光接口规格
• 提供S-16.1、L-16.1、L-16.2标准光接口。
• 支持CWDM彩色光接口，CWDM光接口支持40km和80km传输距离。
• 支持DWDM彩色光接口，DWDM光接口支持120km和170km传输距离。
• 所有光接口特性符合ITU-T G.957建议。
光模块规格
• 支持光模块信息检测和查询。
• 支持单纤双向可插拔光模块。
• 可插拔光模块支持热插拔。
• 支持SFP可插拔光模块的光模块信息查询、使用和监测，便于光模块的维护。
• 支持激光器打开、关闭设置以及激光器自动关断功能。
业务处理：支持VC-12/VC-3/VC-4业务以及VC-4-4c/VC-4-16c级联业务。
保护：二纤双向复用段环保护/线性复用段保护/SNCP保护
DCN：支持带外DCN。
光模块/客户侧
eSFP-2.5G-1310nm-SMF-15km
eSFP-2.5G-1310nm-SMF-40km
eSFP-2.5G-1550nm-SMF-80km
eSFP-2.5G-1310nm-SMF-15km-I
eSFP-2.5G-(1471nm～1611nm)(CWDM)-SMF-40km
eSFP-2.5G-(1471nm～1611nm)(CWDM)-SMF-80km
eSFP-2.5G-(1529.17nm～1560.61nm)(DWDM,100GHz)-SMF-120km
170KM DWDM STM-16
单槽位单板
OSN 1800 V：Slot 1～Slot 14
机械指标
重量：0.45 kg / 典型功耗:16W / 最大功耗:16W
