简 介： 测试了在AI Stuio中 使用LeNet在MNIST数据集实现图像分类 示例。基于可以搭建其他网络程序。

关键词： MNIST，Paddle，LeNet

• 作者: PaddlePaddle
• 日期: 2021.12
• 摘要: 本示例教程演示如何在MNIST数据集上用LeNet进行图像分类。

§01 环境配置

  本教程基于Paddle 2.2 编写，如果你的环境不是本版本，请先参考官网安装 Paddle 2.2。

import paddle
print(paddle.__version__)

2.2.1

§02 数据加载

  手写数字的MNIST数据集，包含60,000个用于训练的示例和10,000个用于测试的示例。这些数字已经过尺寸标准化并位于图像中心，图像是固定大小(28x28像素)，其值为0到1。该数据集的官方地址为：http://yann.lecun.com/exdb/mnist 。

2.1 加载mnist数据集合

  我们使用飞桨框架自带的 paddle.vision.datasets.MNIST 完成mnist数据集的加载。

from paddle.vision.transforms import Compose, Normalize

transform = Compose([Normalize(mean=[127.5],
                               std=[127.5],
                               data_format='CHW')])
print('download training data and load training data')
train_dataset = paddle.vision.datasets.MNIST(mode='train', transform=transform)
test_dataset = paddle.vision.datasets.MNIST(mode='test', transform=transform)
print('load finished')

download training data and load training data
Cache file /home/aistudio/.cache/paddle/dataset/mnist/train-images-idx3-ubyte.gz not found, downloading https://dataset.bj.bcebos.com/mnist/train-images-idx3-ubyte.gz
Begin to download
item 8/8 [============================>.] - ETA: 0s - 4ms/item

Download finished
Cache file /home/aistudio/.cache/paddle/dataset/mnist/train-labels-idx1-ubyte.gz not found, downloading https://dataset.bj.bcebos.com/mnist/train-labels-idx1-ubyte.gz
Begin to download

Download finished
item  95/403 [======>.......................] - ETA: 0s - 2ms/item
Cache file /home/aistudio/.cache/paddle/dataset/mnist/t10k-images-idx3-ubyte.gz not found, downloading https://dataset.bj.bcebos.com/mnist/t10k-images-idx3-ubyte.gz
Begin to download
item 2/2 [===========================>..] - ETA: 0s - 2ms/item

Download finished
Cache file /home/aistudio/.cache/paddle/dataset/mnist/t10k-labels-idx1-ubyte.gz not found, downloading https://dataset.bj.bcebos.com/mnist/t10k-labels-idx1-ubyte.gz
Begin to download

Download finished
load finished

2.2 查看数据图像

  取训练集中的一条数据看一下。

import numpy as np
import matplotlib.pyplot as plt
train_data0, train_label_0 = train_dataset[0][0],train_dataset[0][1]
train_data0 = train_data0.reshape([28,28])
plt.figure(figsize=(2,2))
plt.imshow(train_data0, cmap=plt.cm.binary)
print('train_data0 label is: ' + str(train_label_0))

train_data0 label is: [5]

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/matplotlib/cbook/__init__.py:2349: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  if isinstance(obj, collections.Iterator):
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/matplotlib/cbook/__init__.py:2366: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  return list(data) if isinstance(data, collections.MappingView) else data
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/numpy/lib/type_check.py:546: DeprecationWarning: np.asscalar(a) is deprecated since NumPy v1.16, use a.item() instead
  'a.item() instead', DeprecationWarning, stacklevel=1)

§03 建立网络

3.1 利用SubClass组网

  用paddle.nn下的API，如Conv2D、MaxPool2D、Linear完成LeNet的构建。

import paddle
import paddle.nn.functional as F
class LeNet(paddle.nn.Layer):
    def __init__(self):
        super(LeNet, self).__init__()
        self.conv1 = paddle.nn.Conv2D(in_channels=1, out_channels=6, kernel_size=5, stride=1, padding=2)
        self.max_pool1 = paddle.nn.MaxPool2D(kernel_size=2,  stride=2)
        self.conv2 = paddle.nn.Conv2D(in_channels=6, out_channels=16, kernel_size=5, stride=1)
        self.max_pool2 = paddle.nn.MaxPool2D(kernel_size=2, stride=2)
        self.linear1 = paddle.nn.Linear(in_features=16*5*5, out_features=120)
        self.linear2 = paddle.nn.Linear(in_features=120, out_features=84)
        self.linear3 = paddle.nn.Linear(in_features=84, out_features=10)

    def forward(self, x):
        x = self.conv1(x)
        x = F.relu(x)
        x = self.max_pool1(x)
        x = self.conv2(x)
        x = F.relu(x)
        x = self.max_pool2(x)
        x = paddle.flatten(x, start_axis=1,stop_axis=-1)
        x = self.linear1(x)
        x = F.relu(x)
        x = self.linear2(x)
        x = F.relu(x)
        x = self.linear3(x)
        return x

3.2 网络结构可视化

print(model.summary())

---------------------------------------------------------------------------
 Layer (type)       Input Shape          Output Shape         Param #
===========================================================================
   Conv2D-11     [[64, 1, 28, 28]]     [64, 6, 28, 28]          156
 MaxPool2D-11    [[64, 6, 28, 28]]     [64, 6, 14, 14]           0
   Conv2D-12     [[64, 6, 14, 14]]     [64, 16, 10, 10]        2,416
 MaxPool2D-12    [[64, 16, 10, 10]]     [64, 16, 5, 5]           0
   Linear-16        [[64, 400]]           [64, 120]           48,120
   Linear-17        [[64, 120]]            [64, 84]           10,164
   Linear-18         [[64, 84]]            [64, 10]             850
===========================================================================
Total params: 61,706
Trainable params: 61,706
Non-trainable params: 0
---------------------------------------------------------------------------
Input size (MB): 0.19
Forward/backward pass size (MB): 3.95
Params size (MB): 0.24
Estimated Total Size (MB): 4.38
---------------------------------------------------------------------------

{'total_params': 61706, 'trainable_params': 61706}

§04 网络训练

4.1 基于高层API

  通过paddle提供的Model 构建实例，使用封装好的训练与测试接口，快速完成模型训练与测试。

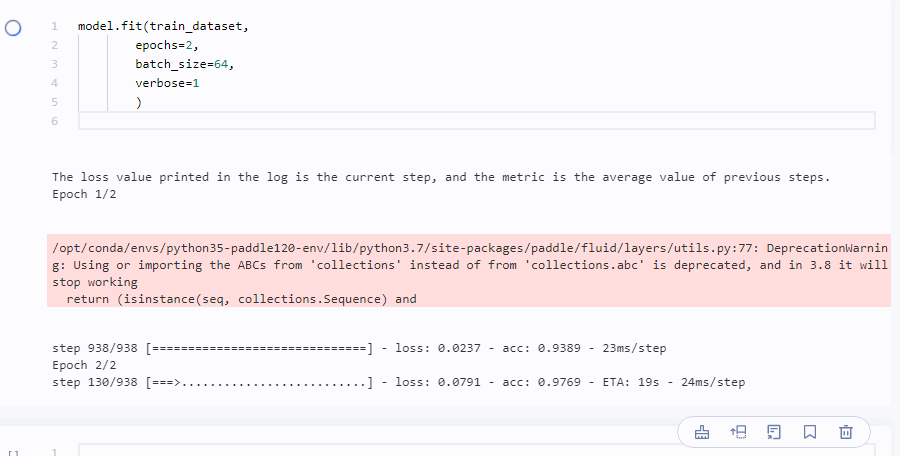

4.1.1 使用Model.fit完成模型训练

  方式1：基于高层API，完成模型的训练与预测

from paddle.metric import Accuracy
model = paddle.Model(LeNet())   # 用Model封装模型
optim = paddle.optimizer.Adam(learning_rate=0.001, parameters=model.parameters())

model.prepare(
    optim,
    paddle.nn.CrossEntropyLoss(),
    Accuracy()
    )

model.fit(train_dataset,
        epochs=2,
        batch_size=64,
        verbose=1
        )

  运行时长:42.963秒结束时间:2021-12-12 23:08:16

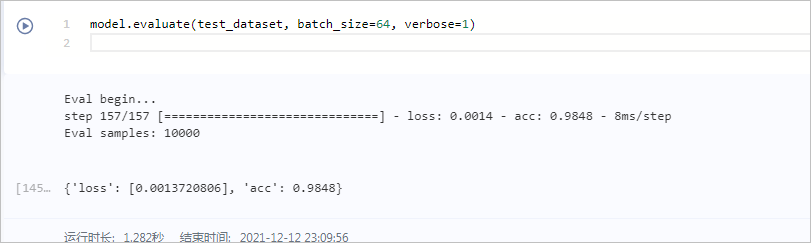

4.1.2 使用Model.evaluate进行模型预测

model.evaluate(test_dataset, batch_size=64, verbose=1)

{'loss': [0.0013720806], 'acc': 0.9848}

  以上就是方式一，可以快速、高效的完成网络模型训练与预测。
  上述训练过程是在普通CPU的模式下进行的。

4.1.3 模型的存储与获取

（1）存储模型参数

model.save('./work/lenet')

（2）建立新的模型

newmodel = paddle.Model(LeNet())

newmodel.prepare(optim, paddle.nn.CrossEntropyLoss(), Accuracy())
newmodel.evaluate(test_dataset, batch_size=64, verbose=1)

  如果没有调用存储的信息，评估的结果为：

Eval begin...
The loss value printed in the log is the current batch, and the metric is the average value of previous step.
step 157/157 [==============================] - loss: 4.2389 - acc: 0.0717 - 8ms/step
Eval samples: 10000
{'loss': [4.238896], 'acc': 0.0717}

  调用参数之后，评估结果：

newmodel.load('./work/lenet')

Eval begin...
The loss value printed in the log is the current batch, and the metric is the average value of previous step.
step 157/157 [==============================] - loss: 2.5223e-04 - acc: 0.9883 - 8ms/step
Eval samples: 10000
{'loss': [0.00025222846], 'acc': 0.9883}
运行时长:1.246秒结束时间:2021-12-13 23:25:45

4.2 基于基础API

  方式2：基于基础API，完成模型的训练与预测

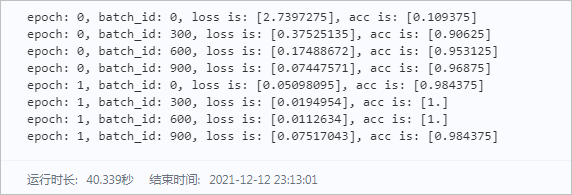

4.2.1 模型训练

  组网后，开始对模型进行训练，先构建train_loader，加载训练数据，然后定义train函数，设置好损失函数后，按batch加载数据，完成模型的训练。

import paddle.nn.functional as F
train_loader = paddle.io.DataLoader(train_dataset, batch_size=64, shuffle=True)
def train(model):
    model.train()
    epochs = 2
    optim = paddle.optimizer.Adam(learning_rate=0.001, parameters=model.parameters())
    # 用Adam作为优化函数
    for epoch in range(epochs):
        for batch_id, data in enumerate(train_loader()):
            x_data = data[0]
            y_data = data[1]
            predicts = model(x_data)
            loss = F.cross_entropy(predicts, y_data)
            # 计算损失
            acc = paddle.metric.accuracy(predicts, y_data)
            loss.backward()
            if batch_id % 300 == 0:
                print("epoch: {}, batch_id: {}, loss is: {}, acc is: {}".format(epoch, batch_id, loss.numpy(), acc.numpy()))
            optim.step()
            optim.clear_grad()
model = LeNet()
train(model)

  以上就是方式二，通过底层API，可以清楚的看到训练和测试中的每一步过程。但是，这种方式比较复杂。因此，我们提供了训练方式一，使用高层API来完成模型的训练与预测。对比底层API，高层API能够更加快速、高效的完成模型的训练与测试。

4.2.2 模型保存与重载

对于Layer型的模型进行保存，使用 paddle.save、paddle.load。进行

（1）save

参数存储时，先获取目标对象（Layer或者Optimzier）的state_dict，然后将state_dict存储至磁盘，示例如下（接前述示例）:

paddle.save(layer.state_dict(), "linear_net.pdparams")
paddle.save(adam.state_dict(), "adam.pdopt")

（2）load

参数载入时，先从磁盘载入保存的state_dict，然后通过set_state_dict方法配置到目标对象中，示例如下（接前述示例）：

layer_state_dict = paddle.load("linear_net.pdparams")
opt_state_dict = paddle.load("adam.pdopt")

layer.set_state_dict(layer_state_dict)
adam.set_state_dict(opt_state_dict)

4.3 切换环境训练

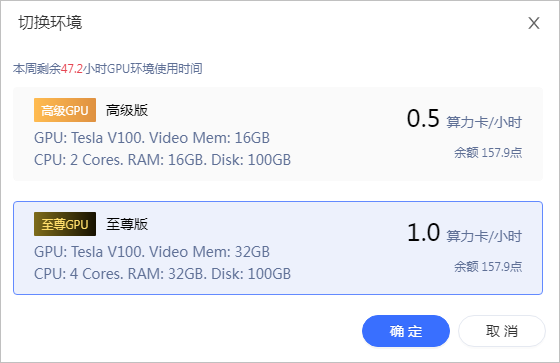

4.3.1 切换到至尊GPU环境

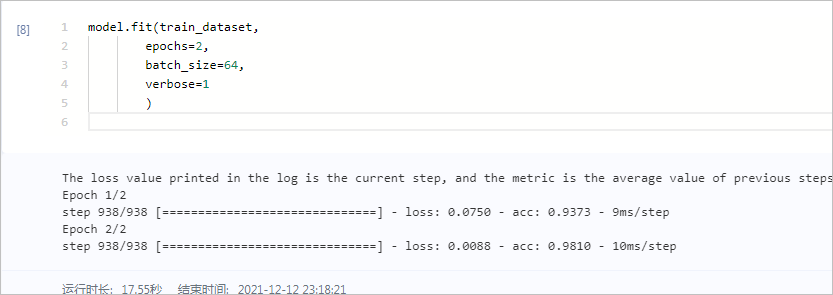

4.3.2 基于高级API训练

运行时长:17.55秒结束时间:2021-12-12 23:18:21

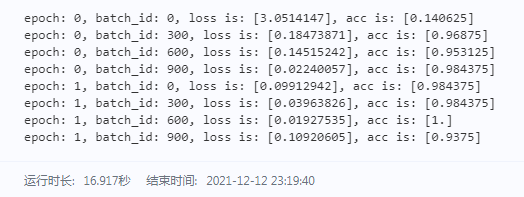

4.3.3 基于基本API训练

  运行时长:16.917秒结束时间:2021-12-12 23:19:40

※ 总  结 ※

  测试了在AI Stuio中 使用LeNet在MNIST数据集实现图像分类 示例。基于可以搭建其他网络程序。
