【程序员的自我修养】|【02】编译链接过程、目标文件解析

1 编译和链接

构建：编译和链接合并的过程；

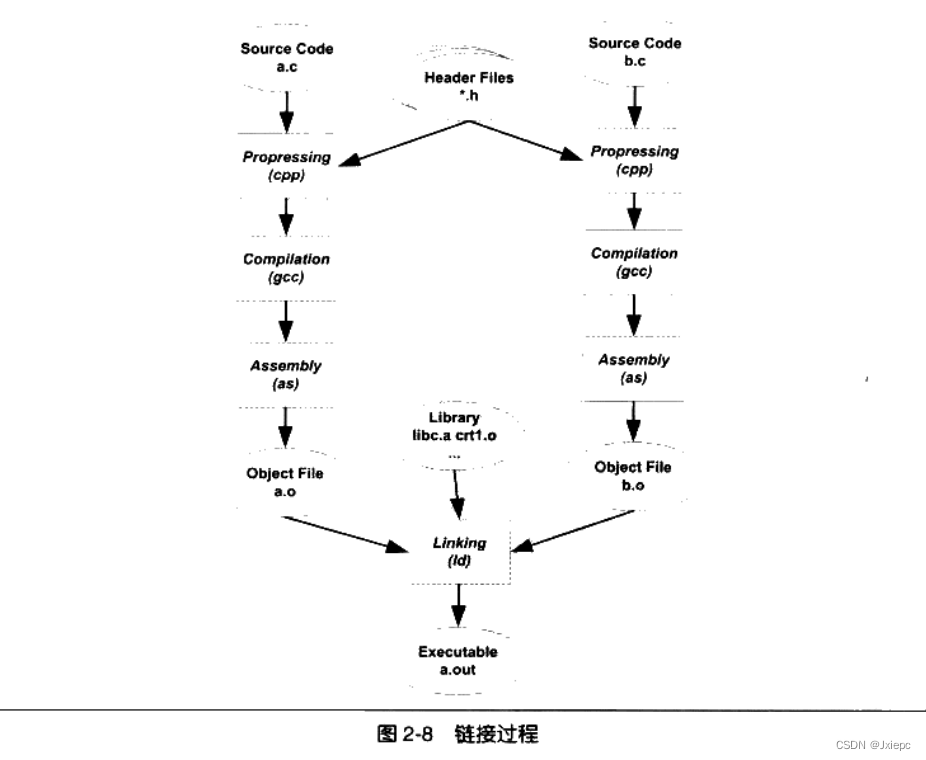

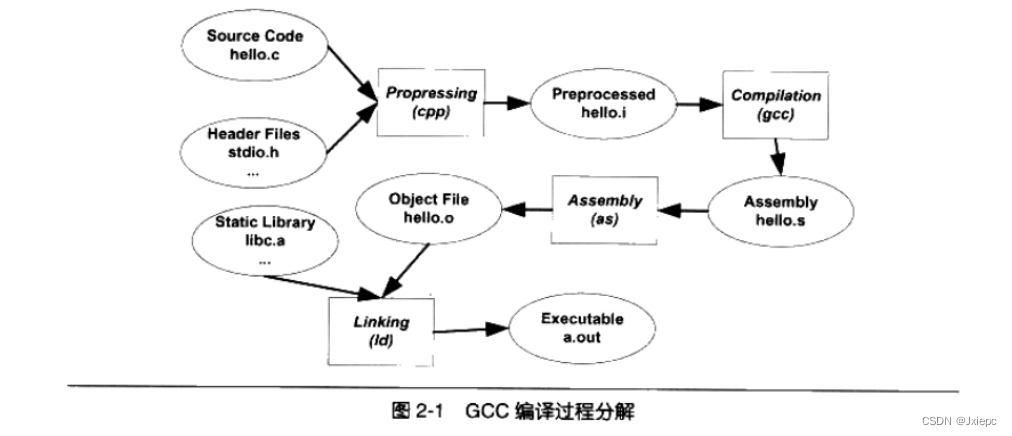

• 一个gcc main.c可被分解为预处理、编译、汇编、链接；

1.1 预编译

• gcc -E main.c -o main.i使用-E生成.i文件；
  • 将所有#define删除，并展开宏定义；
  • 处理条件预编译指令；
  • 处理#include预编译指令，将包含的头文件插入（递归进行）；
  • 删除所有注释；
  • 添加行号和文件名标识，便于调试用；
  • 保留所有#pragma指令；

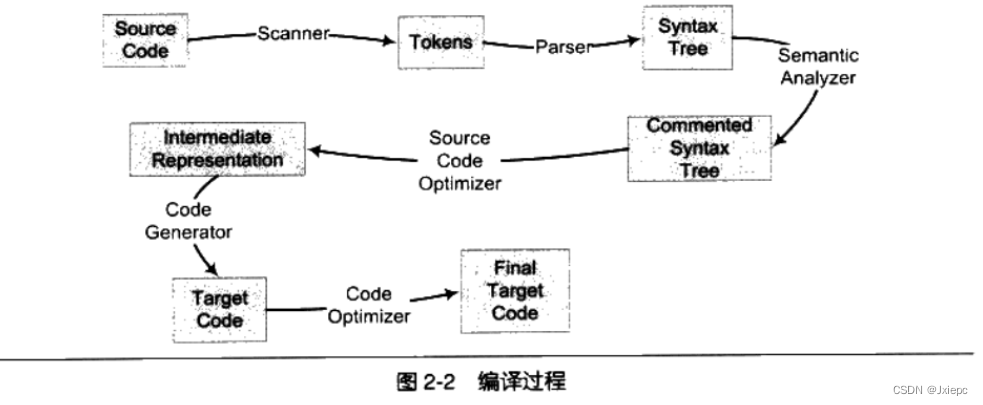

1.2 编译

• gcc -S main.c -o main.s将.i文件进行词法分析、语法分析、语义分析及优化产生汇编代码；
• 现在版本GCC将预编译和编译合并在一起，为一个cc1的程序；
• 汇编器as、链接器ld、预编译编译程序cc1；

【词法分析】

• 源代码输入到扫描器中，通过类似有限状态机将源代码字符序列分割成一系列记号；
• 记号一般分为：关键字、标识符、数字、字符串等和特殊符号；
• 通过lex的程序实现词法扫描；
• 预处理的语言交给预处理器；

如：array[index] = (index + 4) * (2 + 6)

【语法分析】

• 将产生的记号进行语法分析，产生语法树（以表达式为节点的树），采用上下文无关语法；
• 使用yacc的工具；


【语义分析】

• 由语义分析器来完成，对表达式的语法层面的分析，无法判断语法的合法性；
• 静态语义：编译器确定的语义，通常包括声明和类型的匹配、类型的转换；
• 动态语义：只有在运行期才能确定的语义，一般在运行期出现的语义相关的问题；

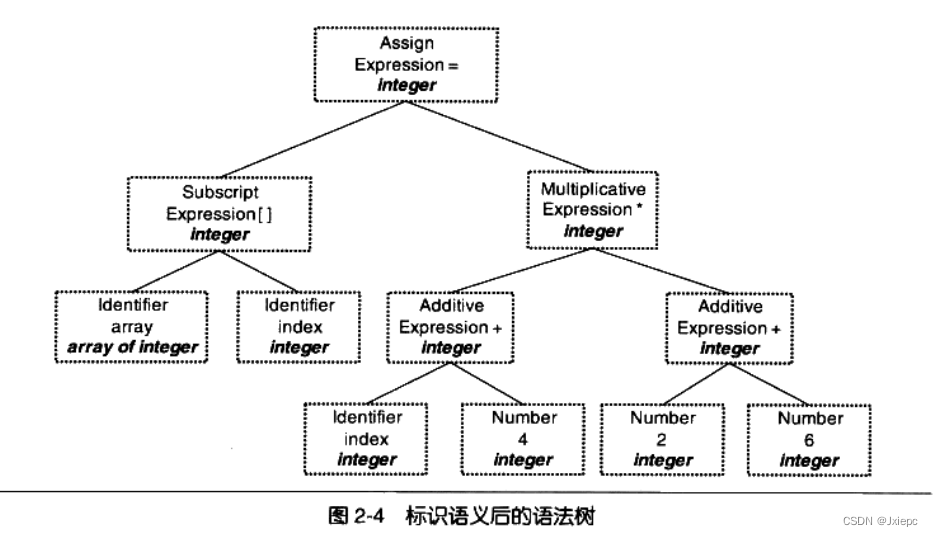

• 分析后，语法树的表达式都被标识了类型，若要隐式转换，则会在语法树中插入相应的转换节点；

【中间语言生成】

• 源码级优化器对源码进行优化，将语法树转成中间代码（语法树的顺序表示）；
• 中间代码有多种类型，一般使用三地址码；
• 中间代码让编译器分为前端和后端，对于不同的平台可针对不同机器平台的多个后端；
  • 前端：负责产生机器无关的中间代码；
  • 后端：将中间代码转换成目标机器代码；

// 根据上述代码，三地址码(x = y op z)可翻译为
t1 = 2 + 6;
t2 = index + 4;
t3 = t2 * t1;
array[index] = t3;

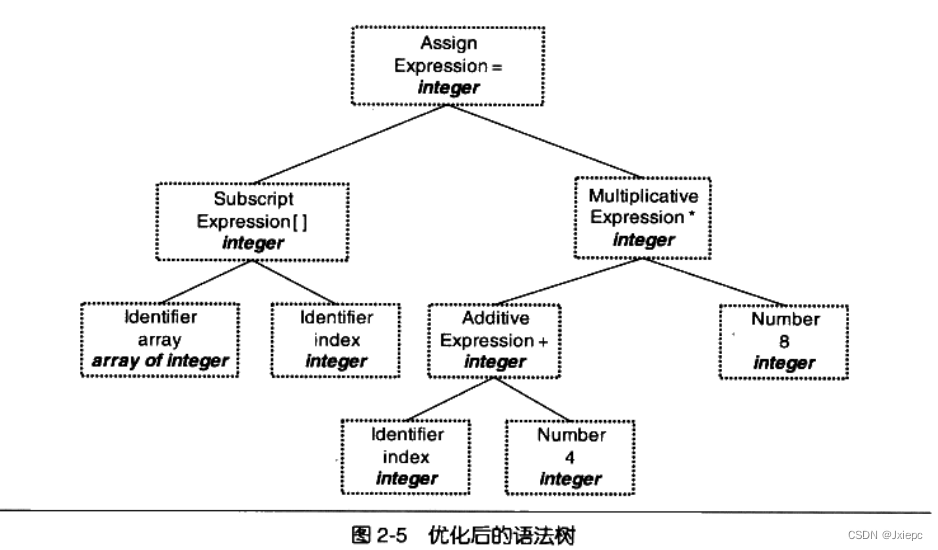

// 优化后
t2 = index + 4;
t2 = t2 * 8;
array[index] = t2;

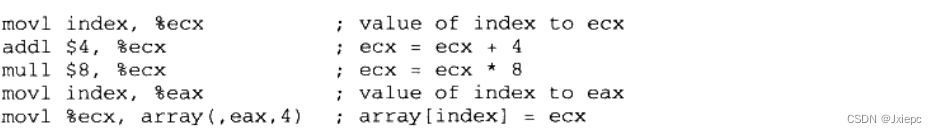

【目标代码生成与优化】

• 生成中间代码后，后续的过程都为编辑器后端操作；
• 主要包括代码生成器和目标代码优化器；
  • 代码生成器：将中间代码转换成目标机器代码，该过程依赖于目标机器（不同的机器不同的寄存器、字长、数据类型等）；
  • 目标代码优化器：对上述代码进行优化，选择合适的寻址方式、位移代替乘法等；
• 至此生成目标代码，但此时上述代码中的index、array还没有地址；

1.3 汇编

• as main.s -o main.o/gcc -c main.s -o main.o将汇编代码转成机器指令，使用as来完成，输出目标文件；

1.4 链接

符号：用来表示一个地址，可能是一段子程序的起始地址，也可以是变量的起始地址；

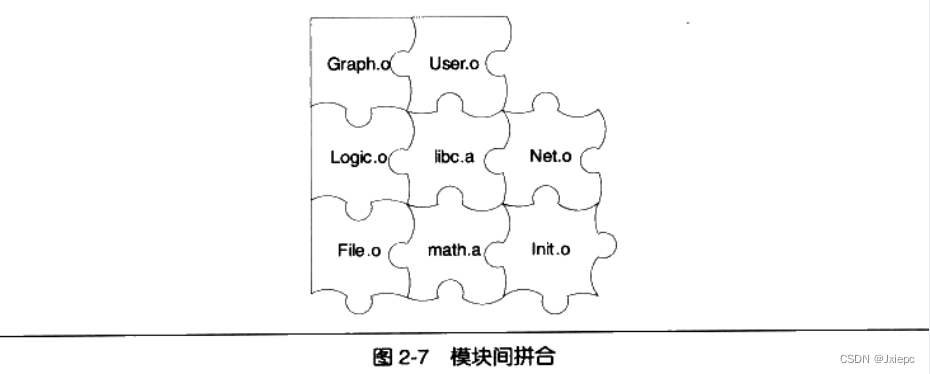

程序被分割为多个模块后，模块间如何通信，如何形成单一程序

• 模块间的函数调用；
• 模块间的变量访问；
• 访问必须要知道访问的目的地址——模块间符号的引用；
• 模块间依靠符号来通信；

  【静态链接】
  链接：将每个源代码模块独立地编译；
• 地址和空间分配、符号决议（地址绑定）、重定位；

• 若main.c中使用到func.c中的foo函数，则在调用处必须知道函数foo的地址，但每个模块都是单独编译的，而在编译main.c中并不知道foo函数地址；所有他会暂时将foo的地址搁置，等最后链接的时候会根据所引用固定符号，自动取相应的模块中找到foo的地址并修正；

重定位

• 编译文件A时，不知道var的目标地址，故编译器无法确定地址，即先将其地址置为0，等待B（var在此定义）链接后，var的地址才被确定下来，在将其修改，该修改过程被称为重定位；

2 目标文件

• 源码编译后但未进行链接的中间文件，包括代码，数据，链接时信息（符号表、调试信息、字符串等）；
• 目标文件将信息按不同的属性以节(段)的形式存储，表示一定长度的区域；

2.1 格式

• win下的PE，.obj文件；
• Linux下的ELF，.o文件；
• 都是由COFF的变种；

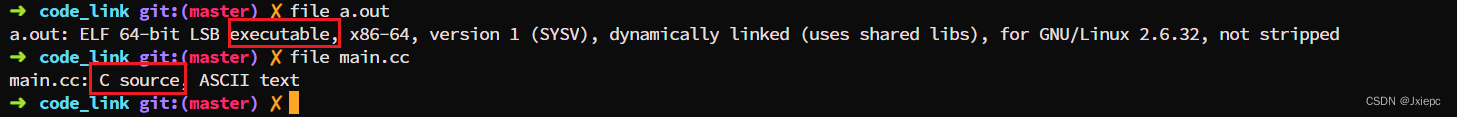

• 在Linux下可使用file命令查看文件类型；

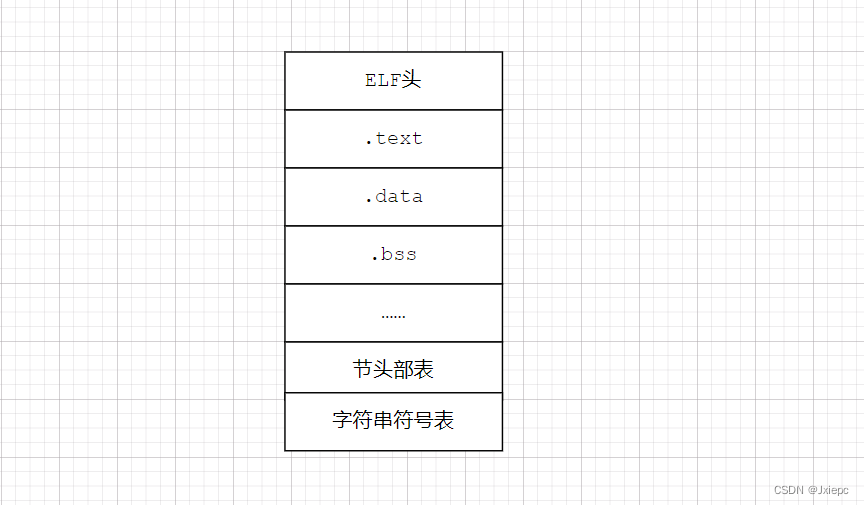

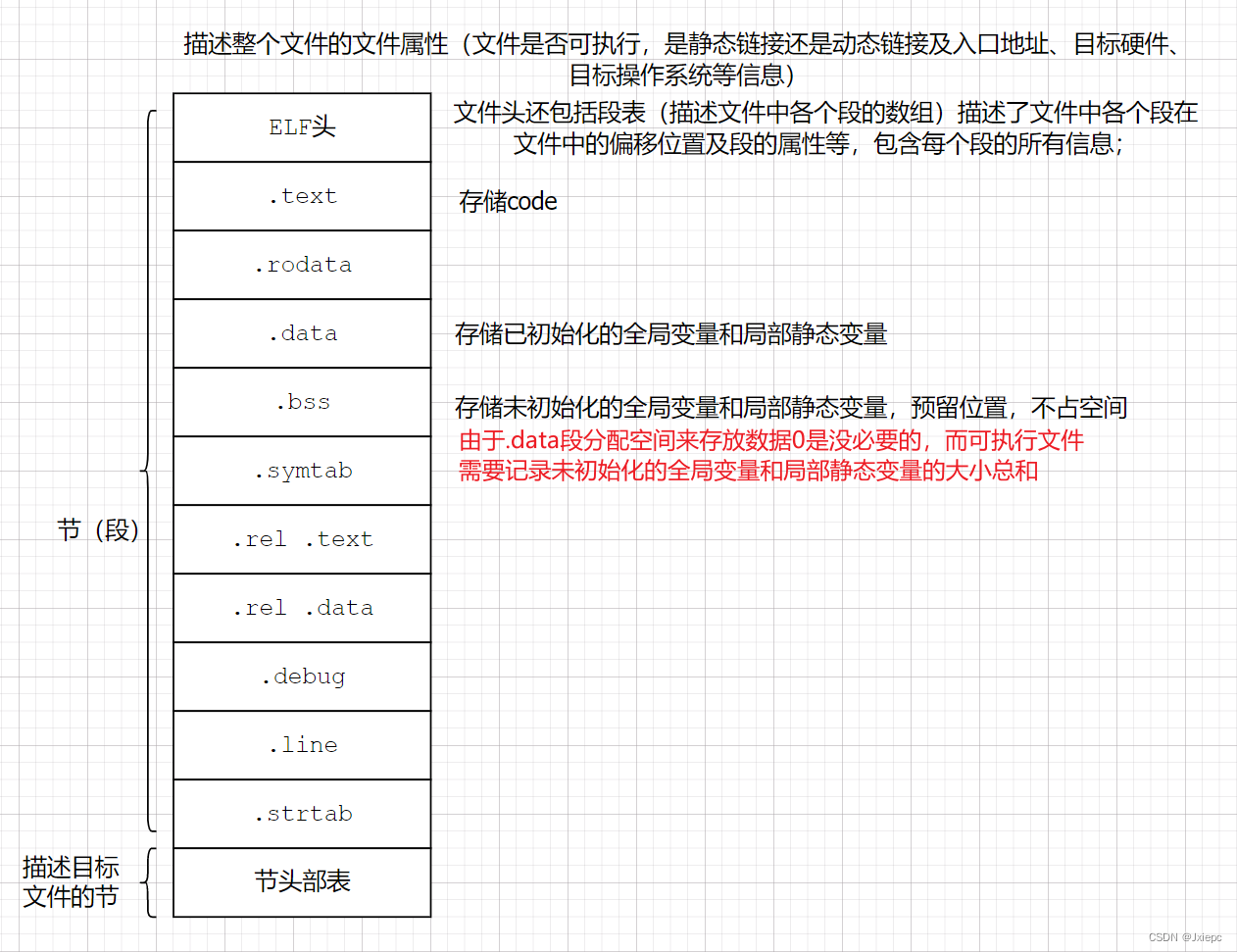

2.2 目标文件内部

• 源码存放在代码段.code或.text；
• 全局变量和局部静态变量放在数据段.data和.bss；

为什么将code和data分开存放

• 为了防止程序的指令被改写，code和data分别映射到两个虚存区域，数据区域为可读写，而指令区域为只读，分别设置为不同权限；
• 提高程序缓存的命中率，分开存放有利于提高程序的局部性；
• 共享指令，当多个程序运行时，可只使用该一份程序指令节省空间，而数据是私有的；

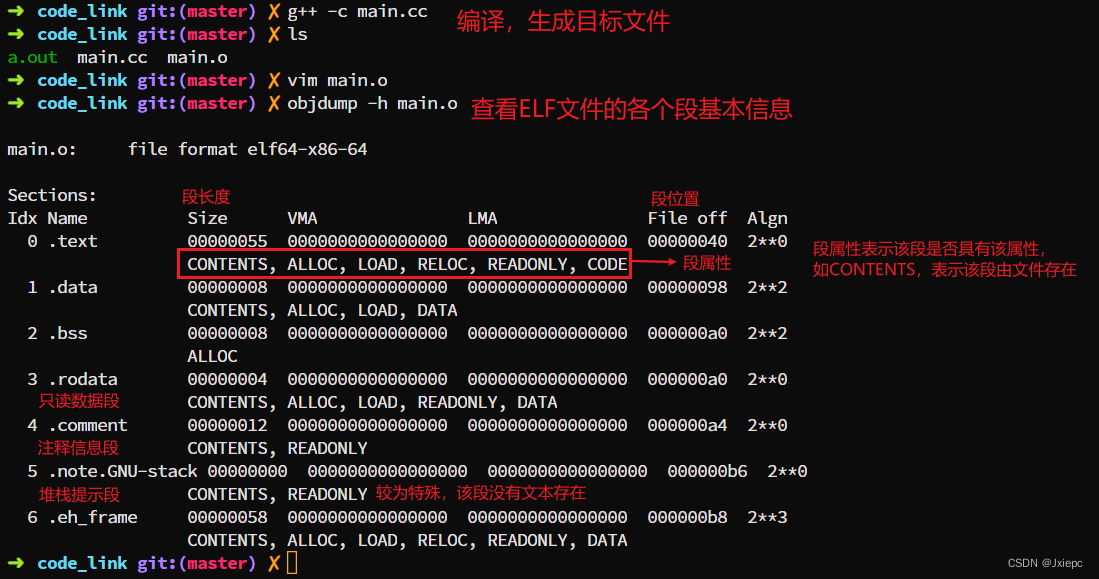

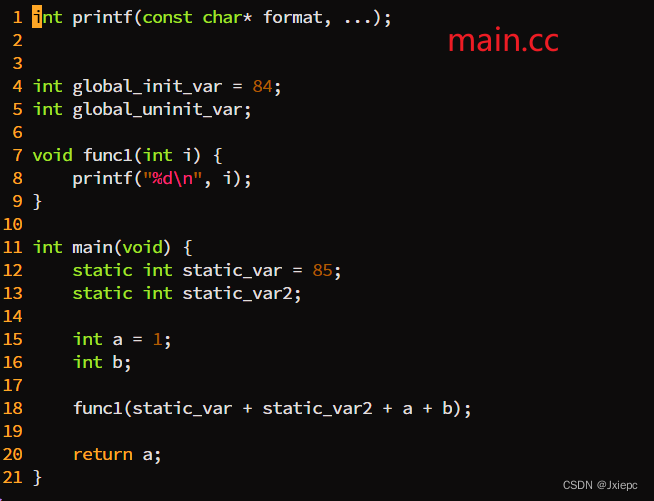

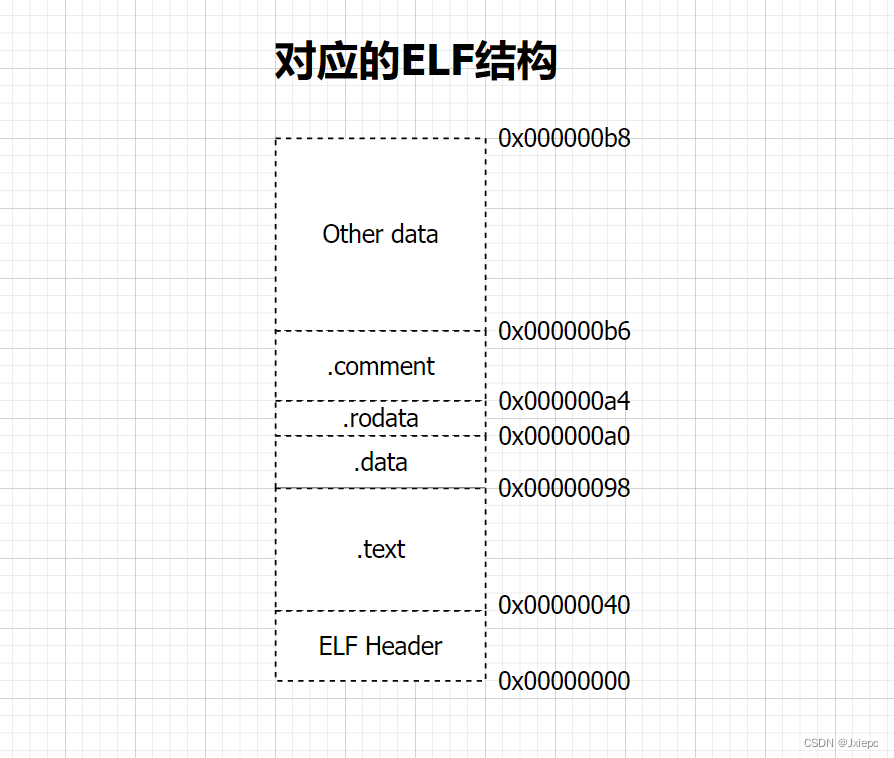

2.3 挖掘目标文件

【size查看ELF文件的大小】

2.4 代码段

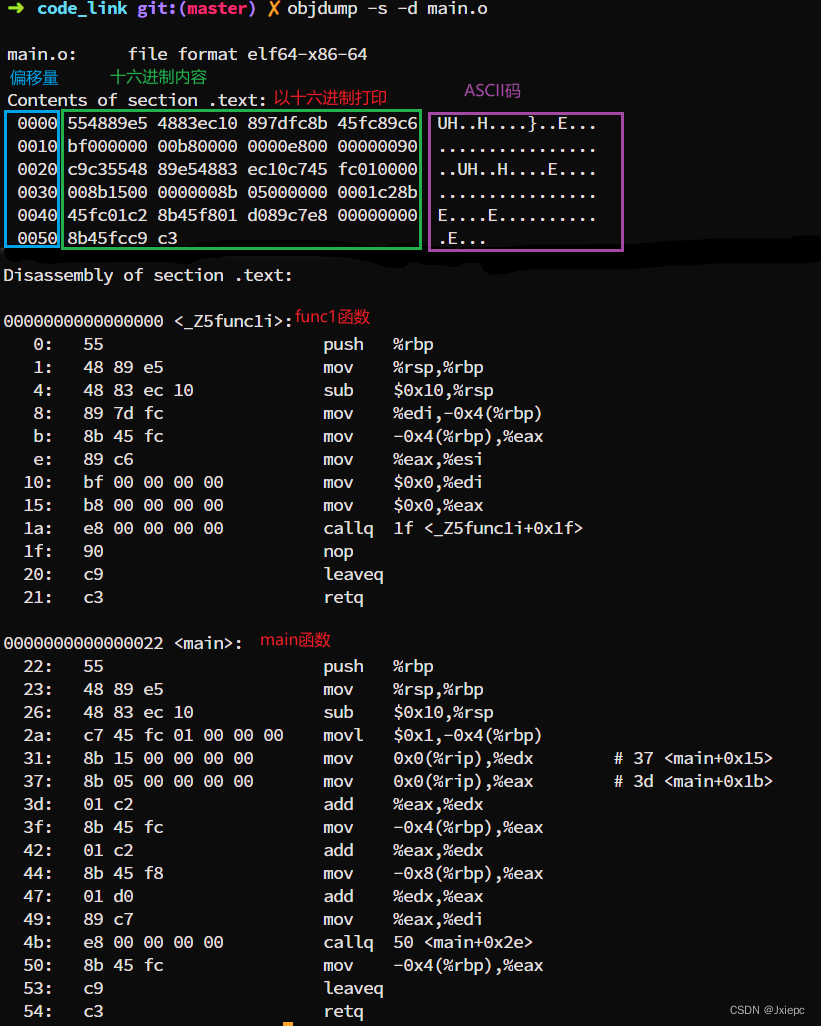

【objdump】：
	-s：将所有段的内容以十六进制打印出来；
	-d：将所有包含指令的段反汇编；

提取代码段内容

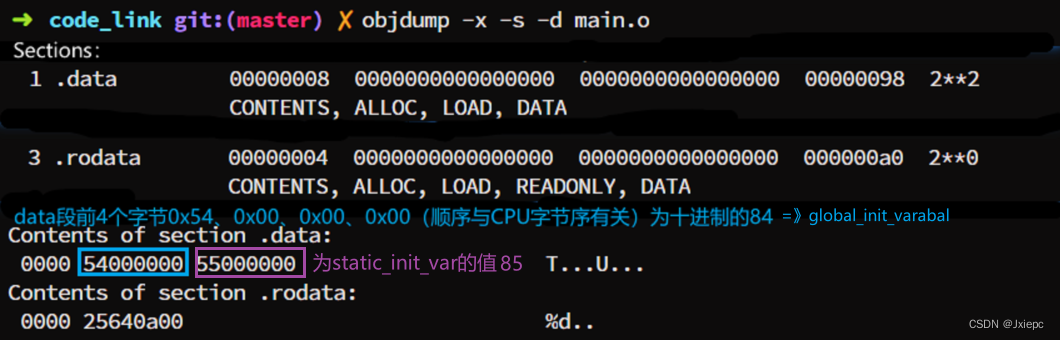

数据段和只读数据段

global_init_varabal和static_var一共为8字节，故.data段为8字节；
call printf时用到"%d\n"是一个只读数据，放到.rodata段为4字节是该字符串常量的ASCII字节序；

BSS段

上述中的global_uninit_var和static_var2存放在该段中，预留了空间，但该段大小有8字节；
但有些全局未初始化的变量没有被存放在.bss段中，只是预留一个未定义的全局变量，等链接成功后在为其在该段中分配空间；

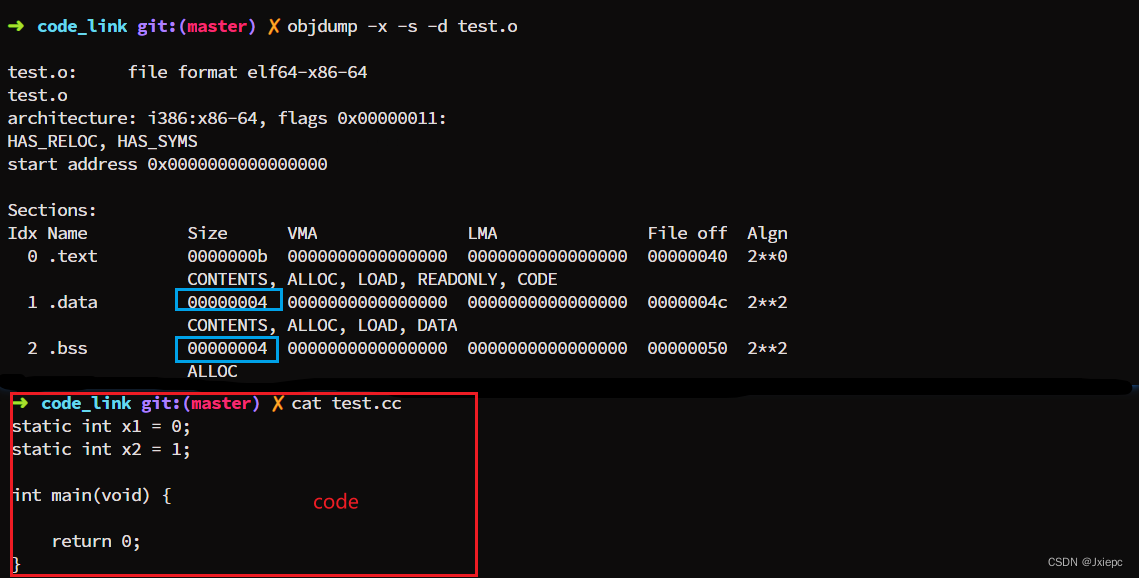

【注意】：以下情况下static变量一个在.data段一个在.bss段；

其他段

• 以.为前缀表示系统保留的，程序可使用非系统保留的名字作为段名

【如何将二进制文件作为目标文件中的一个段】

• 使用objcopy；
  objcopy -I binary -O elf32-i386 -B i386 images.jpg main.o


2.5 ELF文件结构描述

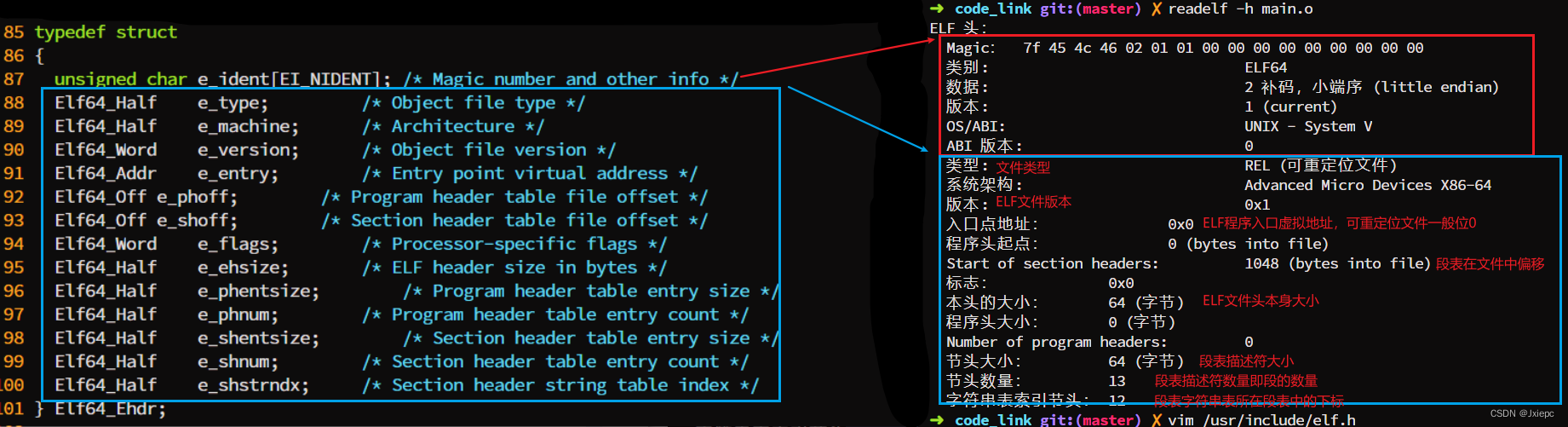

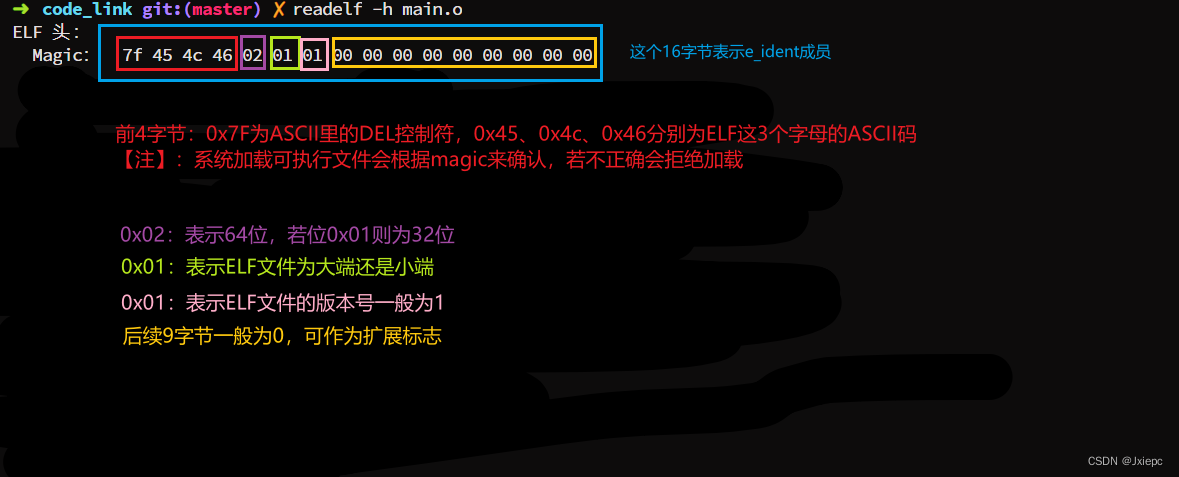

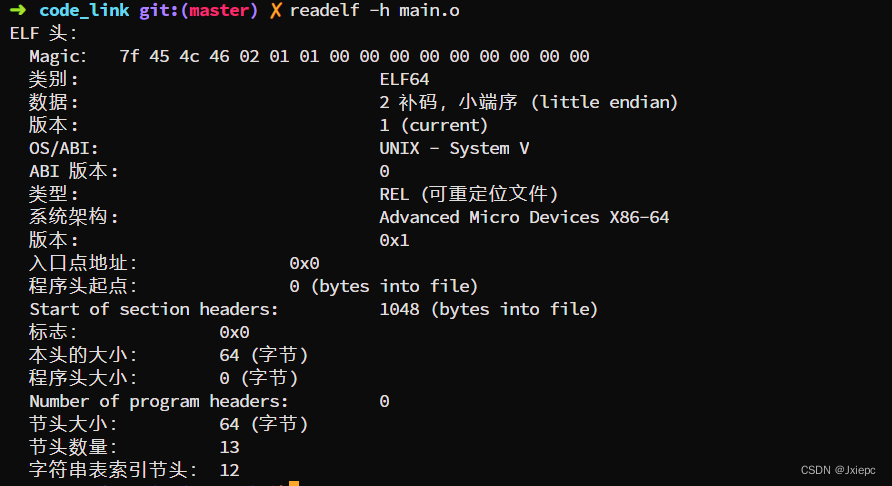

2.5.1 文件头

• 用readelf来详细查看ELF文件，该结构一般被定义在/usr/include/elf.h；



  【e_type】：文件类型；
• ET_REL(值1)：可重位文件.o文件；
• ER_EXEC(值2)：可执行文件；
• ET_DYN(值3)：共享目标文件.so文件；

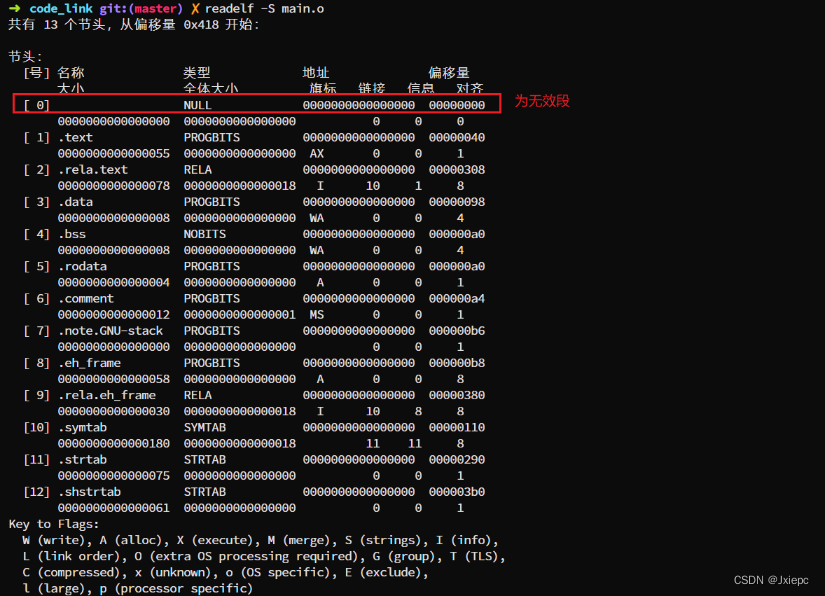

2.5.2 段表

• 保存段的基本属性结构，描述各段的信息，编译器、链接器、装载器都由段来定位和访问各个段的属性；
• 段表在ELF文件中的位置由ELF文件头的e_shoff成员决定；

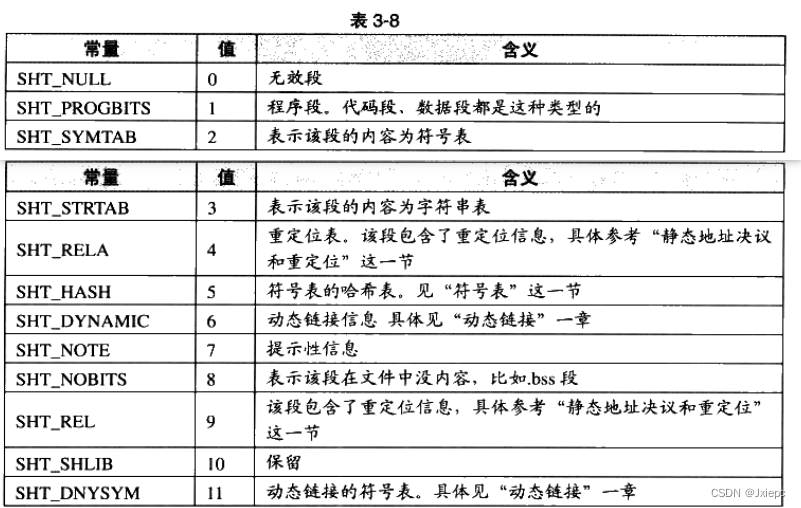

【段的类型】

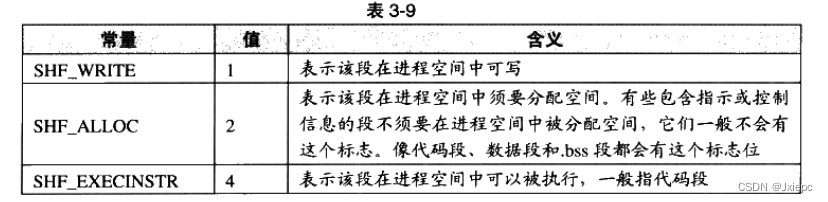

【段的标志位】：该段在进程虚拟地址空间中的属性；

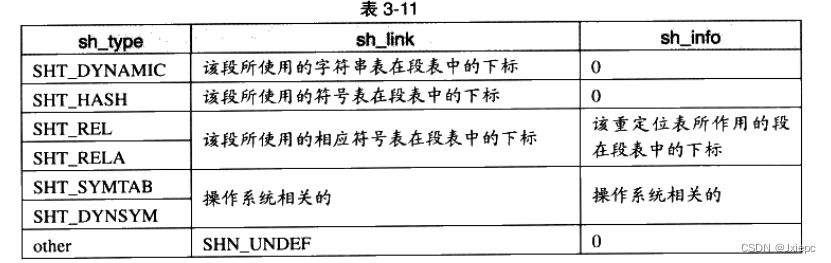

【段的链接信息】

2.5.3 字符串表

段名为.strtab或.shstrtab保存段表中字符串常量；

2.6 链接的接口

• 在链接中，每个函数和变量都有自己独自的名字，将函数和变量统称为符号，函数名或变量名为符号名；
  • 链接是基于符号完成的；
• 符号表：每个目标文件都有相应的，记录该目标文件中用到的所有符号；
• 符号值：每个符号都有相应值，即函数或变量的地址；

符号表类型分类

• 全局符号：可被其他文件引用；
• 外部符号：全局符号，但没有定义在本目标文件；
• 段名：编译器产生，值为该段的起始地址；
• 局部符号：只在编译单元内部可见；
• 行号信息：目标文件指令与源码中对应关系；

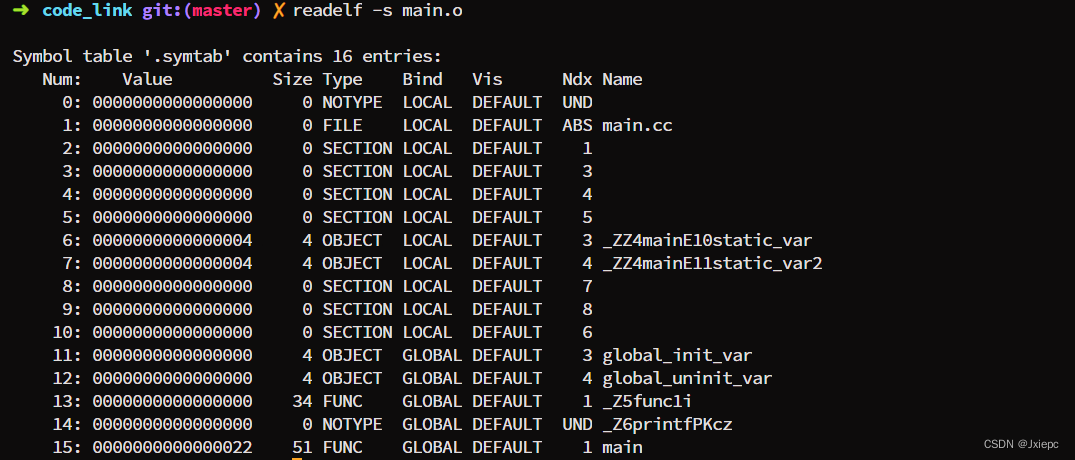

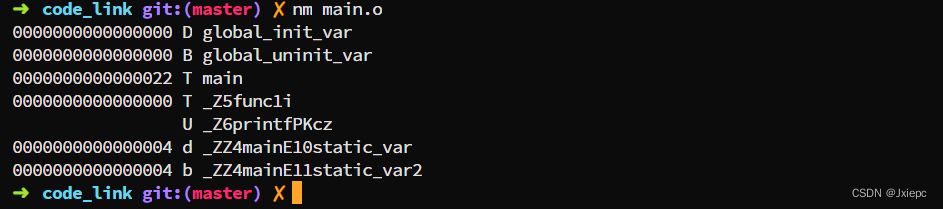

查看链接符号结果

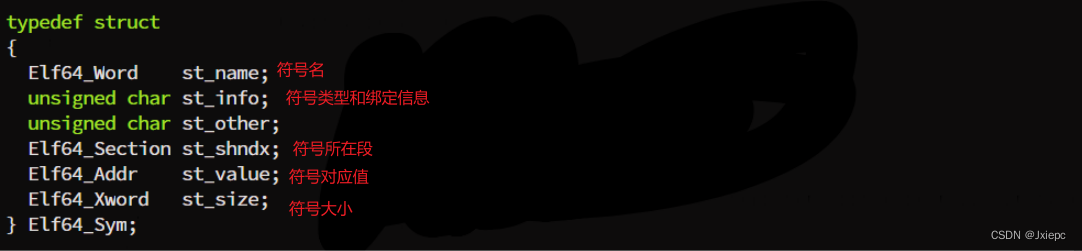

2.7 ELF符号表结构

符号类型和绑定信息

• 低4位位符号的类型，高28位标识符号绑定信息；

  符号所在段
• 若符号定义在本目标文件中，则该成员标识符号所在的段在段表中的下标，若不是，则是特殊值；


• 第一列为符号表数组的下标；第二列为符号值；第三列为符号大小；第五列为绑定信息；第七列为符号所属段，最后一列为俗符号名称；

2.8 符号修饰与函数签名

• 符号修饰：防止符号名冲突；
• 名称空间：防止多模块的符号冲突问题；
• 函数签名：包含一个函数信息（函数名、参数类型、所在的类、名称空间及其他信息）；

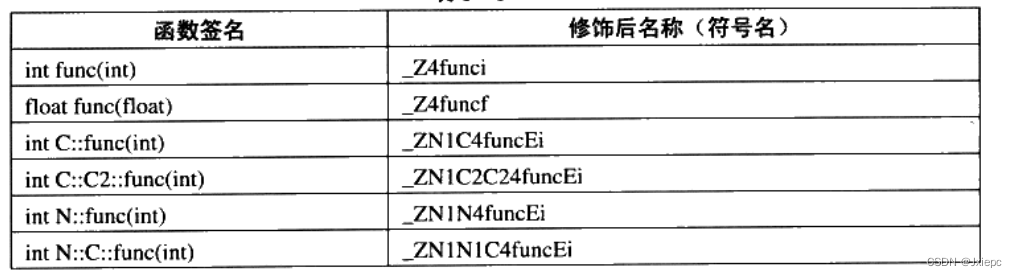

C++符号修饰

• C++拥有类、继承、虚机制、重载、名称空间等；让符号管理更加复杂；
• 编译器在处理符号时，使用某个名称修饰，使得每个函数签名对应的一个修饰后名称；在编译成目标代码后，会将函数和变量的名字进行修饰，形成符号名；
• 不同编译器会采用不同的名字修饰；

  1 int func(int);
  2 float func(float);
  3
  4
  5 class C {
  6     int func(int);
  7     class C2 {
  8         int func(int);
  9     };
 10 };
 11
 12 namespace N {
 13 int func(int);
 14
 15 class C{
 16     int func(int);
 17 };
 18 }

2.9 extern “C”

• 使用该方法，C++的名称修饰机制不会起作用；
  • 如：当使用到C文件的函数时，编译器会认为是一个C++函数，C++编译器会将该函数进行符号修饰，故编译器无法链接C语言库的memset符号；

弱符号与强符号

• 目标文件A、B都定义了全局同型变量，都被初始化，则A、B链接时会报错；
• 强符号：编译器默认函数和初始化了全局变量；
• 弱符号：为初始化的全局变量；可通过__attribute__((weak))来指定；
  • 弱符号被用户定义的强引用符号覆盖，从而使用自定义的库函数；
• 强引用：链接器会报符号未定义错误；

全局符号

• 不允许强符号被多次定义，若有多个强符号定义，则链接器会出现重复定义错误；
• 若一个符号在某个目标文件中是强符号，在其他文件都是若符号，则下选择强符号；
• 若一个符号在所有目标文件中都是弱符号，则选择其中占用空间最大的一个；
