电子式RF Switch的特性远优于机械开关，切换时间快，无寿命限制，而且插损稳定，自带单片机可以指令控制。可以通过级联的方式扩充为8路，16路等。
电子开关 |
机械开关 |
|
操作寿命 |
无寿命限制 |
1,000,000 （标准） |
插损变化 |
恒定 |
逐渐增加 |
隔离度 |
> 85dB |
Max 70dB |
内置CPU |
有（指令直接控制） |
无（需外置控制板） |
电源 |
5V （USB供电） |
12~28V |
切换时间 |
10.5μs |
15ms |
Specification |
|
Size |
7cm*4.5cm*1.31cm |
Switching Time |
10.75μs(GPIO Control) |
Frequency |
9KHz~9GHz |

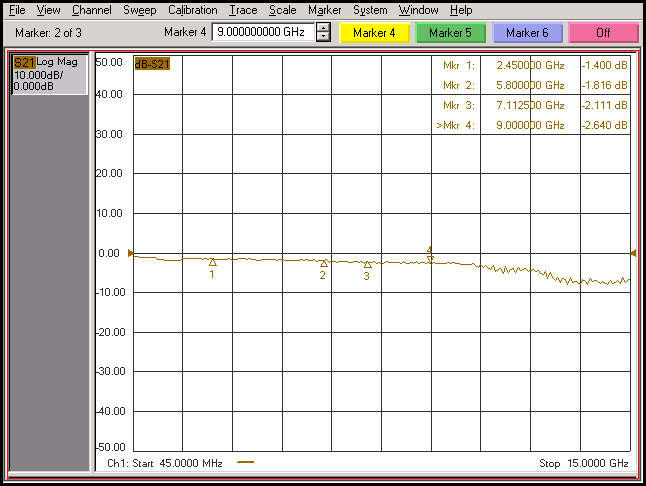

Insertion Loss |
1.45dB(2.45GHz), 1.69dB(5.8GHz),2.01dB(7.125GHz) |
Isolation |
105dB(2.45GHz),95dB(5.8GHz),85dB(7.125GHz) |
Power |
5VUSB |
Control Method |
USB(Type-C)、GPIO(3.3V TTL)、UART(3.3V TTL) |
供电 |
单路5VUSB供电(无需额外高压、负压供电) |
控制方式 |
USB(Type-C)、GPIO(3.3V TTL)、UART(3.3V TTL) |
开关类型 |
非反射式单刀四掷(SP4T)射频开关 |
