Vlan、链路聚合、端口安全与生成树协议是交换机应用中的基础，这四者在应用中，链路聚合后作为生成树协议应用的一条备份链路，在应用案例中讲到的很少。本案例即设计这样一个应用案例，将四者整合到一个拓扑中，谨供大家参考。(版权所有，引用联系作者)
一、配置要求：

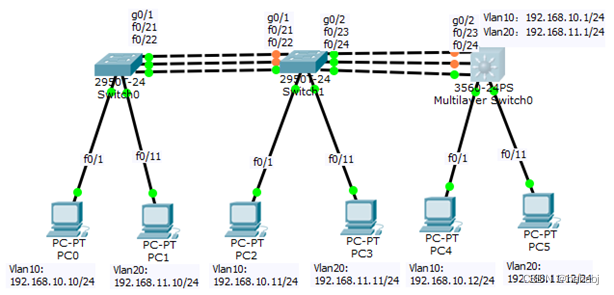

1、按拓扑图配置各PC的IP，划分Vlan10、Vlan20，分别将PC连接到f0/1、f0/11,并加入相应Vlan
2、配置路由，使整个网络连通
3、配置链路聚合（使用主从模式，自定义主端）和生成树协议，实现备份链路和带宽扩展。
4、测试链路的连通性，并查看生成树协议和聚合结果。
二、具体配置
1、左侧交换机：
en
conf t
vl 10 创建Vlan10
vl 20
int fa0/1 指向端口f0/1
sw ac vlan 10 指定端口所属Vlan
sw mode access 指定端口类型
shut 关闭端口
sw port-security 启动端口安全
sw po max 1 指定端口可接入的最大MAC地址
sw po violation shut 指定接入违规时的处理方式（Down）
sw po mac-address 00E0.B0DA.C552 绑定MAC
no shut 启动端口
int f0/11
sw ac vlan 20
int range f0/21-22 指定聚合的端口范围
channel-g 1 mo active 设置聚合端口为主端
in po 1 形成聚合通道
sw mode trunk 设置通道为trunk（备份通道）
int g0/1 设置为trunk口（主通道）
sw m t
2、中间交换机：
en
conf t
vl 10 创建Vlan10
vl 20
int fa0/1 指向端口f0/1
sw ac vlan 10 指定端口所属Vlan
int f0/11
sw ac vlan 20
int range f0/21-22 指定聚合的端口范围
channel-g 1 mo passive 设置聚合端口为从端
in po 1 形成聚合通道
sw mode trunk 设置通道为trunk（备份通道）
int range f0/23-24 指定聚合的端口范围
channel-g 2 mo active 设置聚合端口为主端
in po 2 形成聚合通道
sw mode trunk 设置通道为trunk（备份通道）
int range g0/1-2 设置为trunk口（主通道）
sw m t
3、右侧三层交换机：
en
conf t
vl 10 创建Vlan10
vl 20
int fa0/1 指向端口f0/1
sw ac vlan 10 指定端口所属Vlan
int f0/11
sw ac vlan 20
int range f0/23-24 指定聚合的端口范围
channel-g 2 mo passive 设置聚合端口为从端
in po 2 形成聚合通道
int vl 10 设置网关
ip add 192.168.10.1 255.255.255.0
int vl 20
ip add 192.168.11.1 255.255.255.0
ip routing 启动路由功能
三、验证：

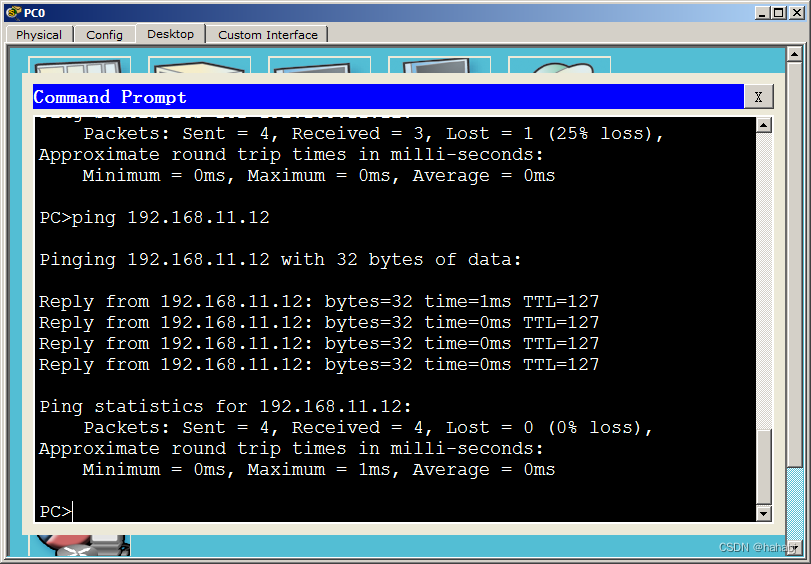

1、验证连通性
2、查看生成树协议

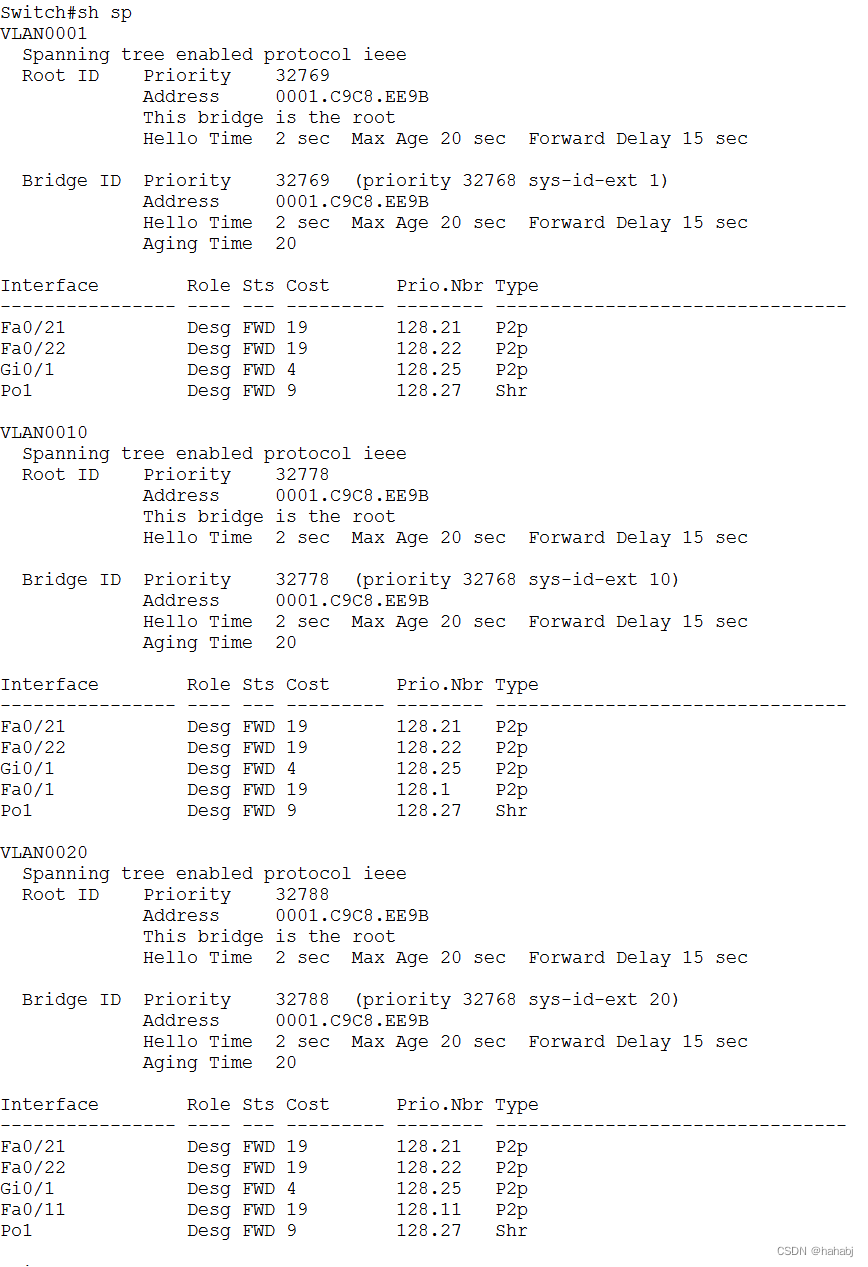

左侧交换机

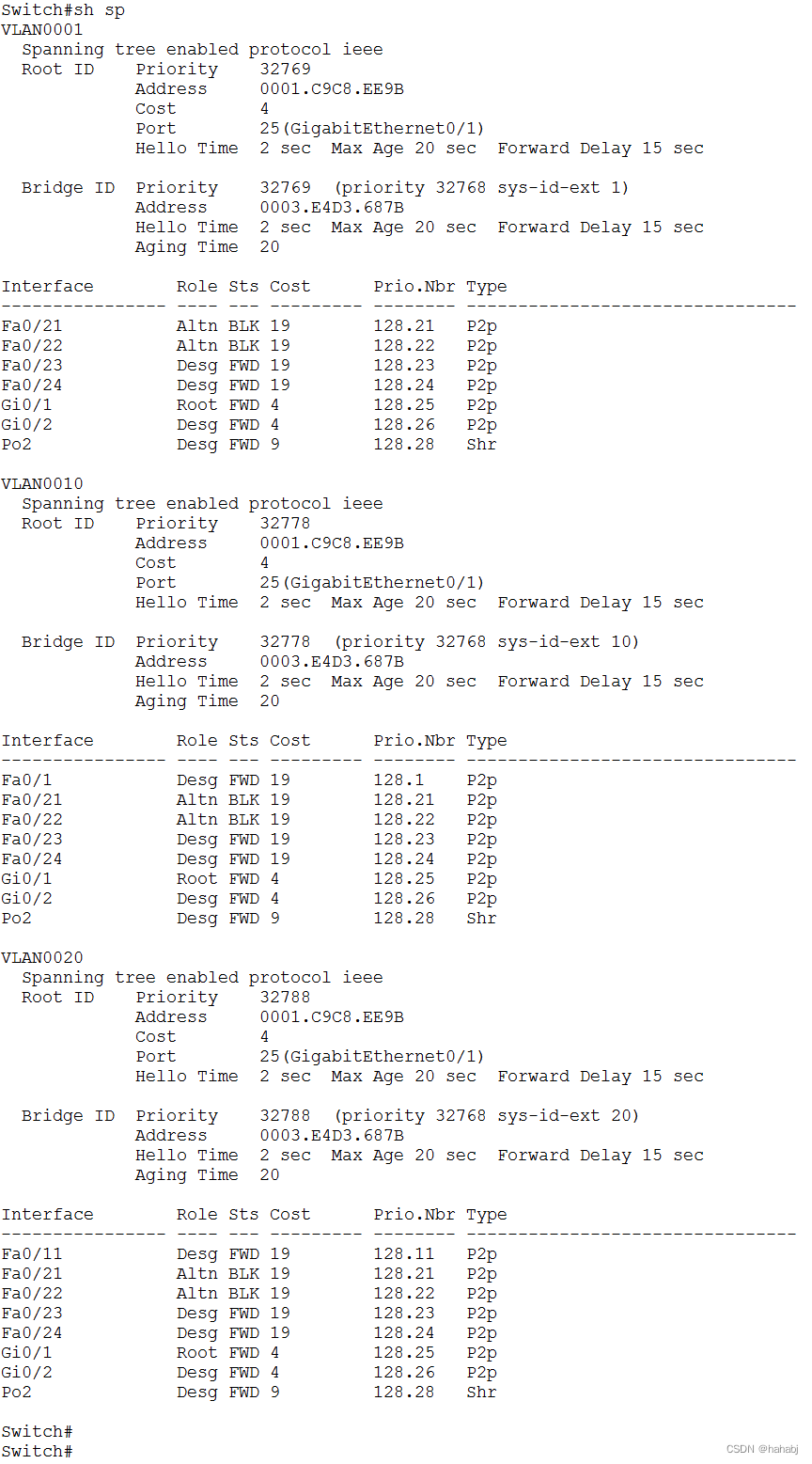

中间交换机
3、查看聚合结果

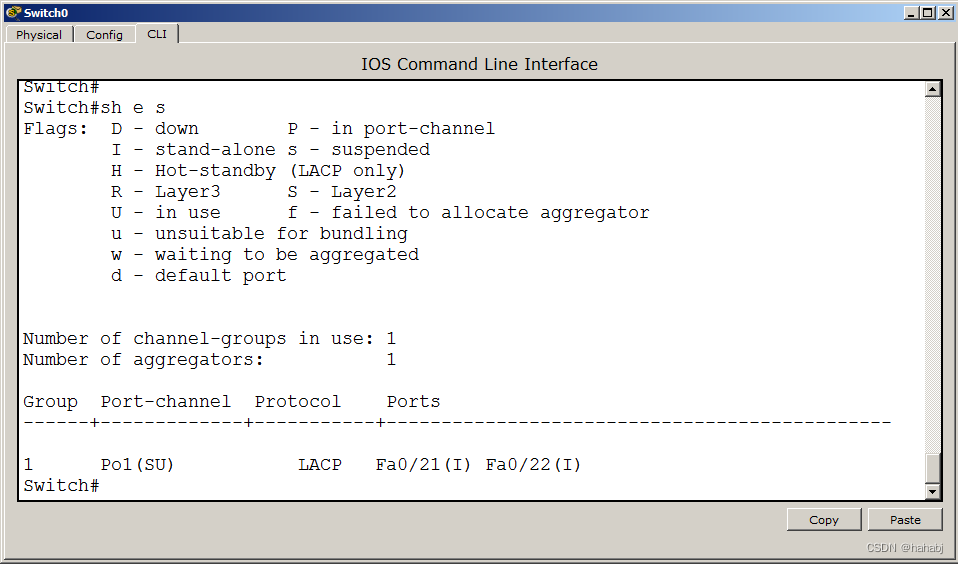

左侧交换机

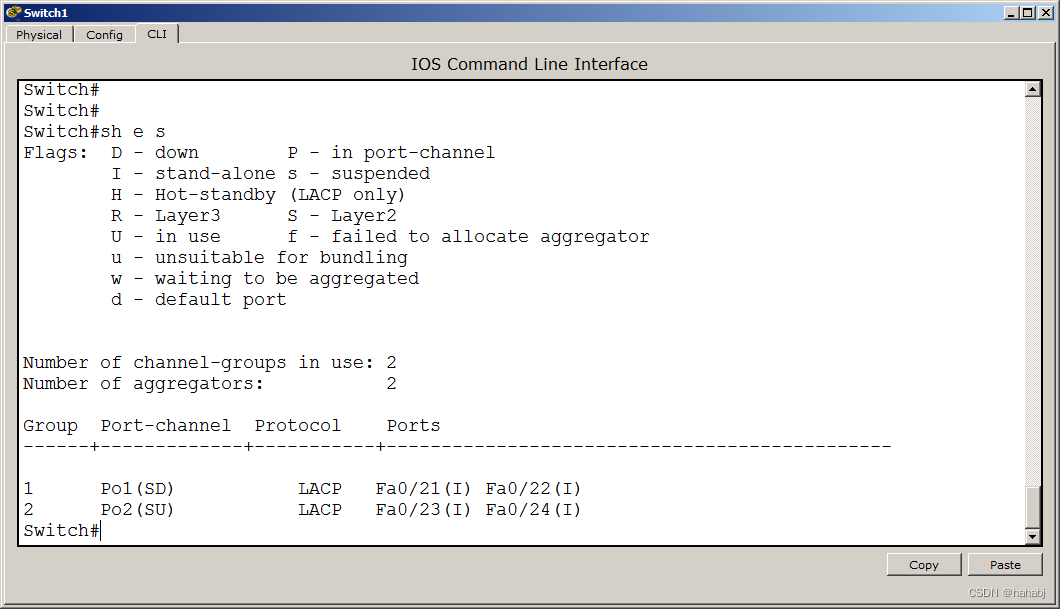

中间交换机

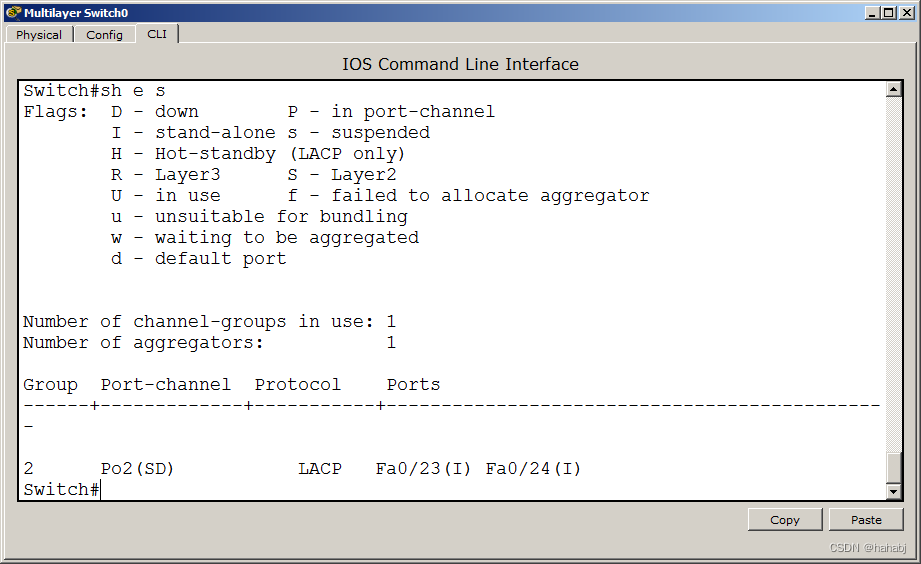

右侧交换机
四、问题：
Cisco交换机默认是启用生成树协议的，如果你再次配置：sp mo pvst启动生成树协议类的指令，在PKT模拟器6.2版本，则会出现频闪（应该是出现了环路风暴），此时ping是不通的。我推测这应该是软件的问题。谨以说明。
