CAD机械零件平面绘制练习七、CAD镜像命令高阶绘图练习

发布于:2022-10-19 ⋅ 阅读:(399) ⋅ 点赞:(0)

用CAD梦想画图练习绘制下列机械零件平面图,目标图案如下:

目标图案

在这里插入图片描述

操作步骤

1.绘制以下辅助线,在十字交点处绘制一个直径为16和直径为29的同心圆。

一个同心圆
在这里插入图片描述

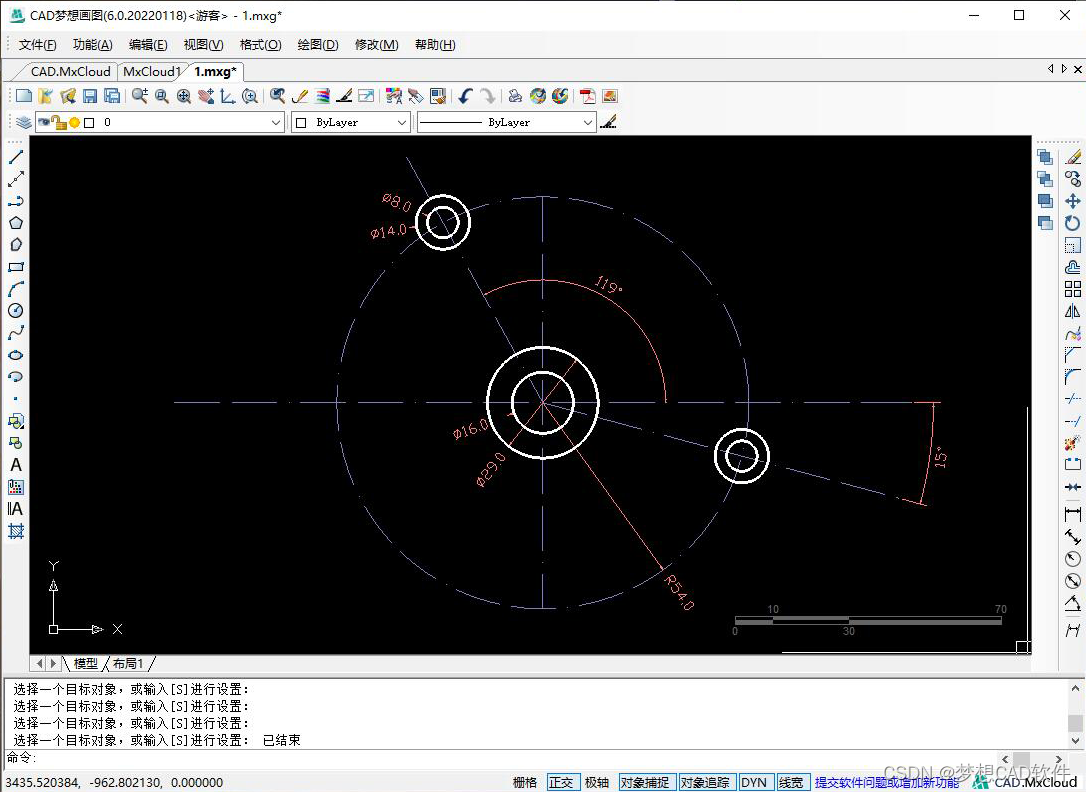

2.在两条倾斜辅助线与圆形辅助线的交点处,各绘制一个直径为8和直径为14的同心圆。

两个同心圆
在这里插入图片描述

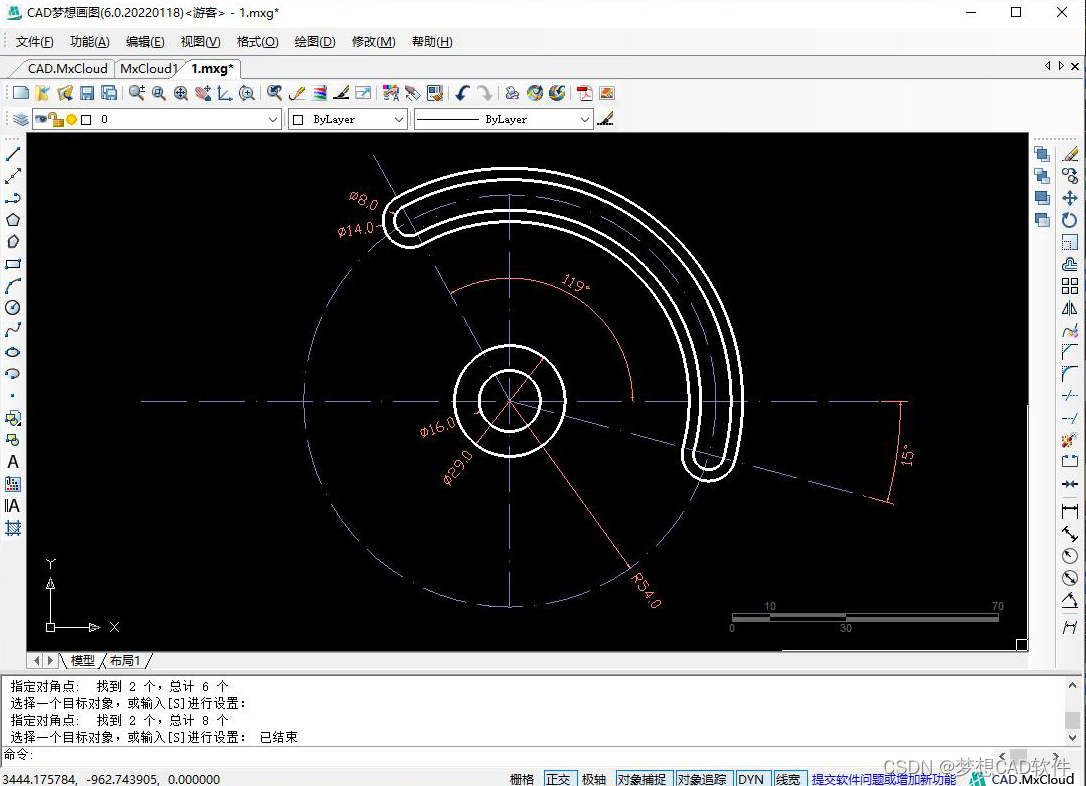

3.圆形辅助线各向两侧偏移4的距离,再各向两侧偏移7的距离,然后修剪掉多余部分,效果如下:

两次偏移
在这里插入图片描述

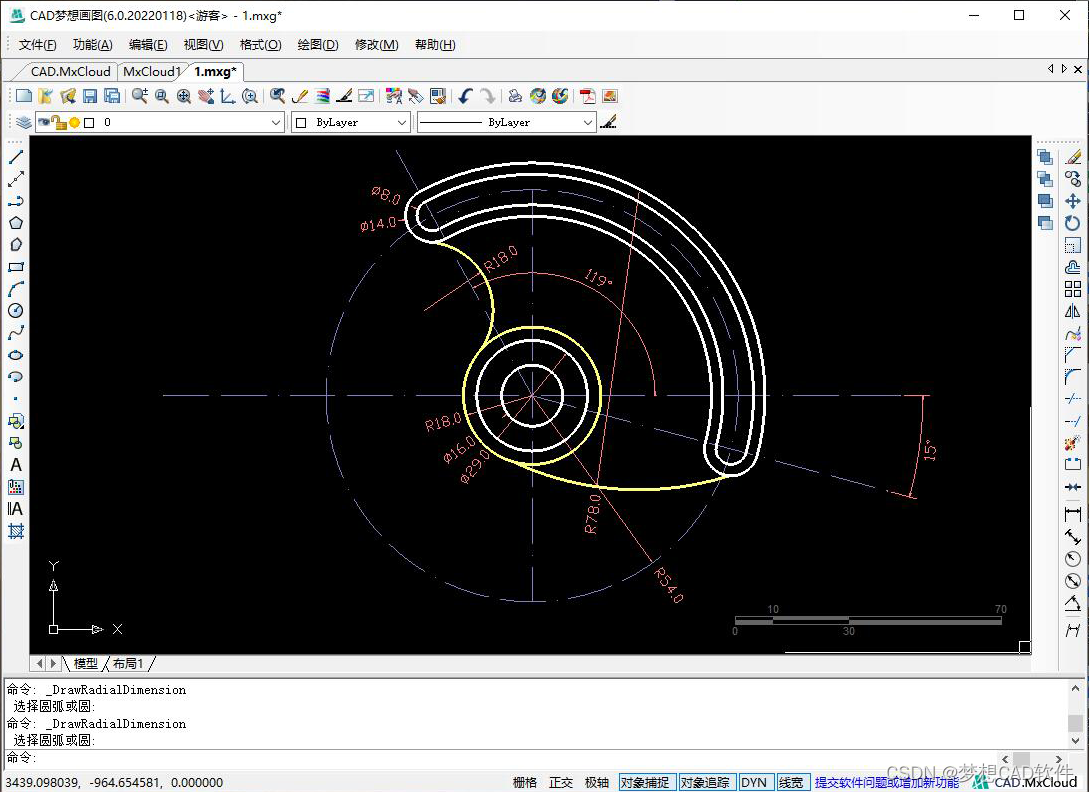

  1. 在十字交点处绘制一个半径为18的圆形,再绘制一个半径为18的圆形,相切于上方直径为14的圆形与十字交点处半径为18的圆形,修剪多余部分。接着绘制一个半径为78的圆弧,连接十字交点处半径为18的圆形与下方直径为14的圆形的递延切点。

半径为78的圆弧
在这里插入图片描述

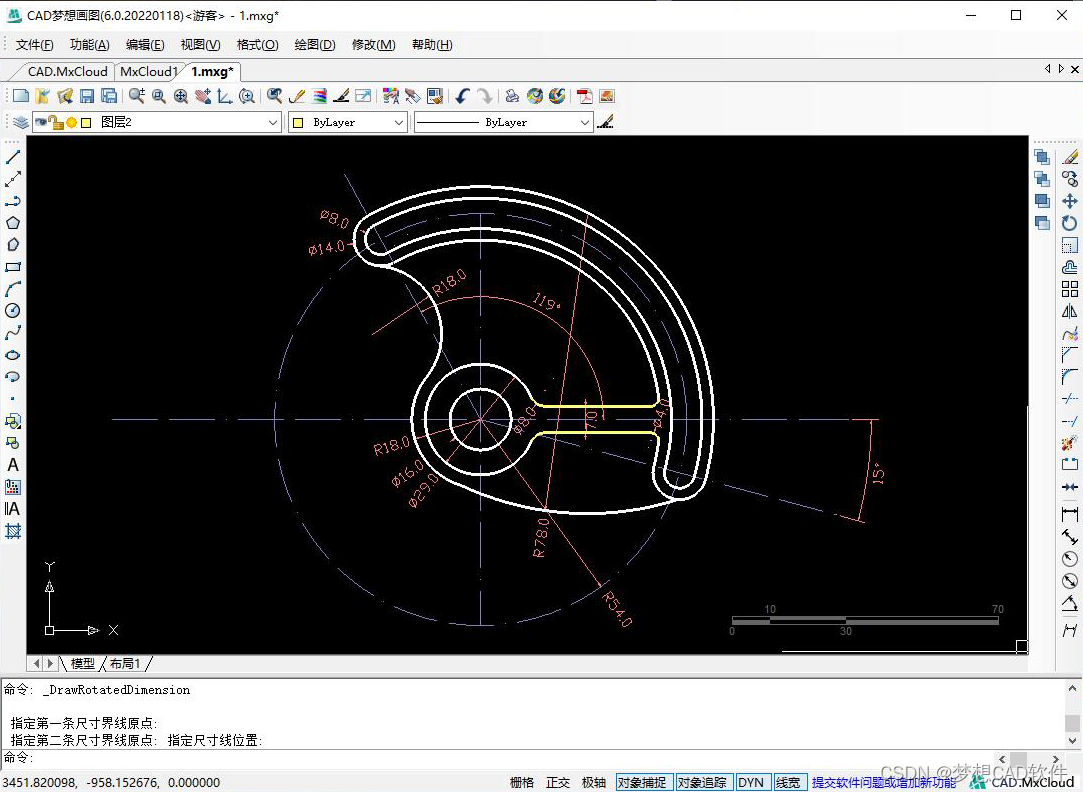

5.将横向辅助线向两侧各偏移3.5的距离,接着将直径为29的圆形与横线交点处倒圆角,倒圆角半径设置为4。横线与圆形辅助线内侧第二条圆弧交点处倒圆角,倒圆角半径设置为2。修剪多余部分,效果如下:

倒圆角
在这里插入图片描述

6.以圆形辅助线外侧第二条圆弧与横向辅助线交点为圆心,绘制一个直径为16的圆,再将纵向辅助线向右侧偏移95的距离,将偏移后的线段向左偏移18的距离。

偏移18的距离
在这里插入图片描述

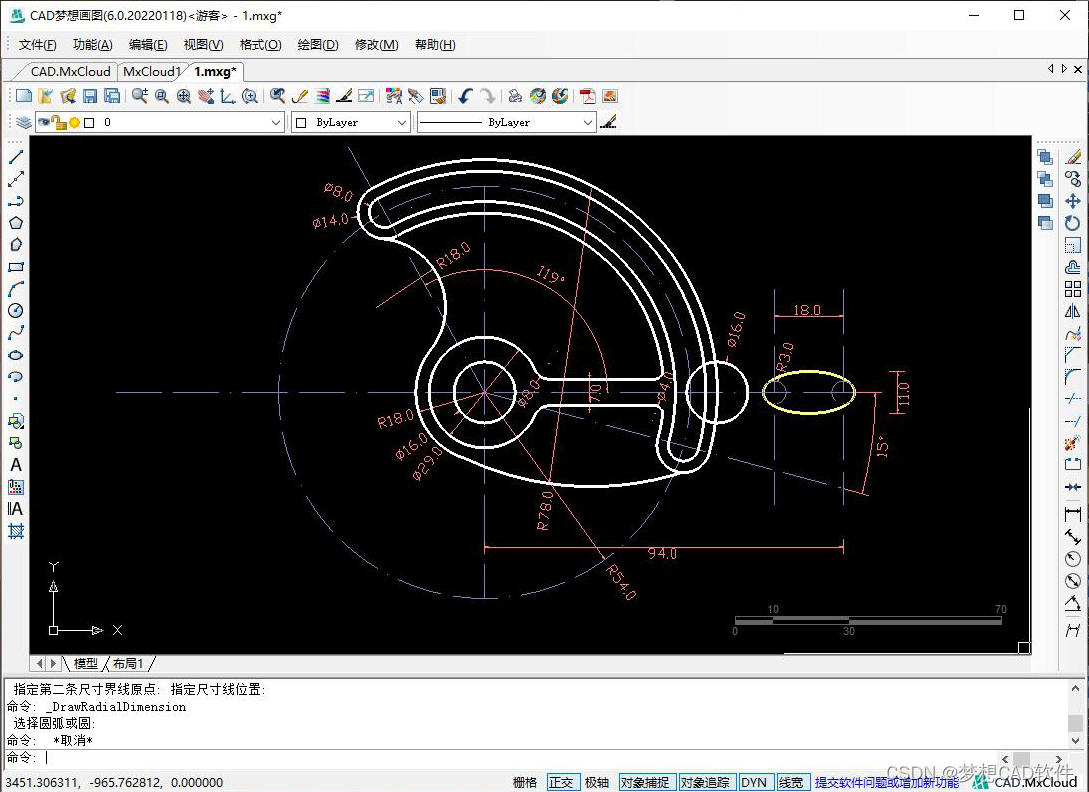

7.在两条偏移后的线段与横向辅助线交点处分别绘制一个半径为3的圆形辅助线,接着在两个小圆形辅助线顶点之间绘制一个18x11的椭圆,如下图:

椭圆18x11
在这里插入图片描述

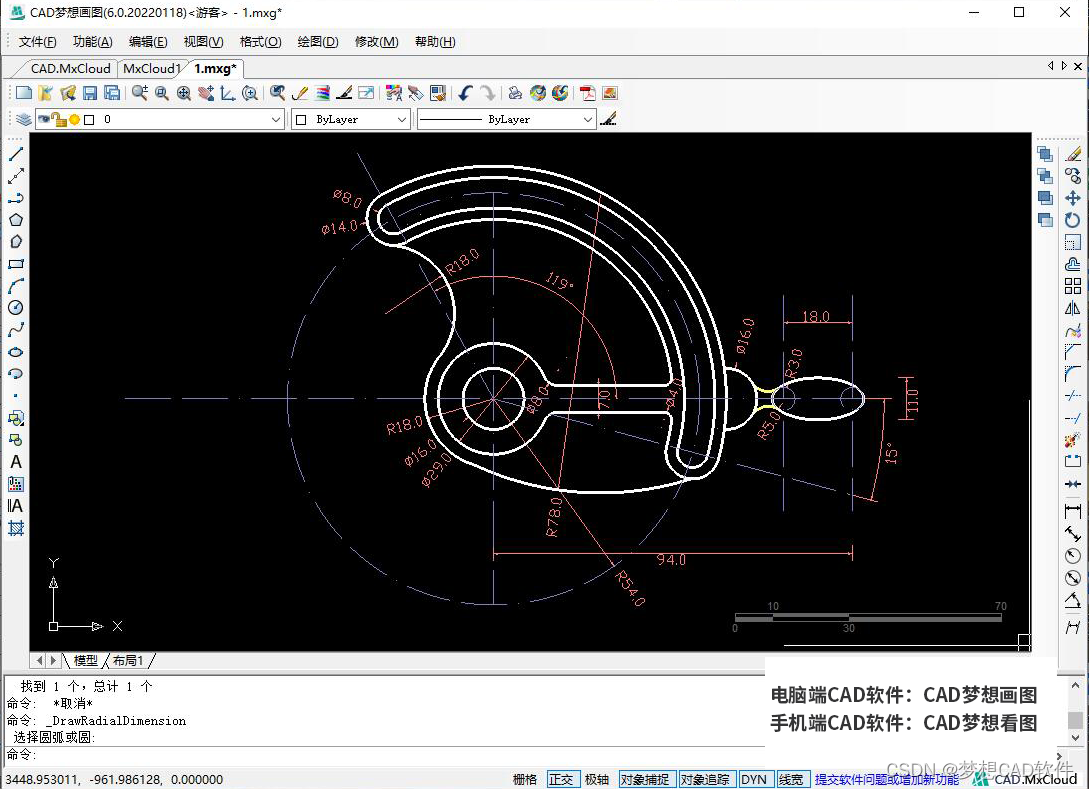

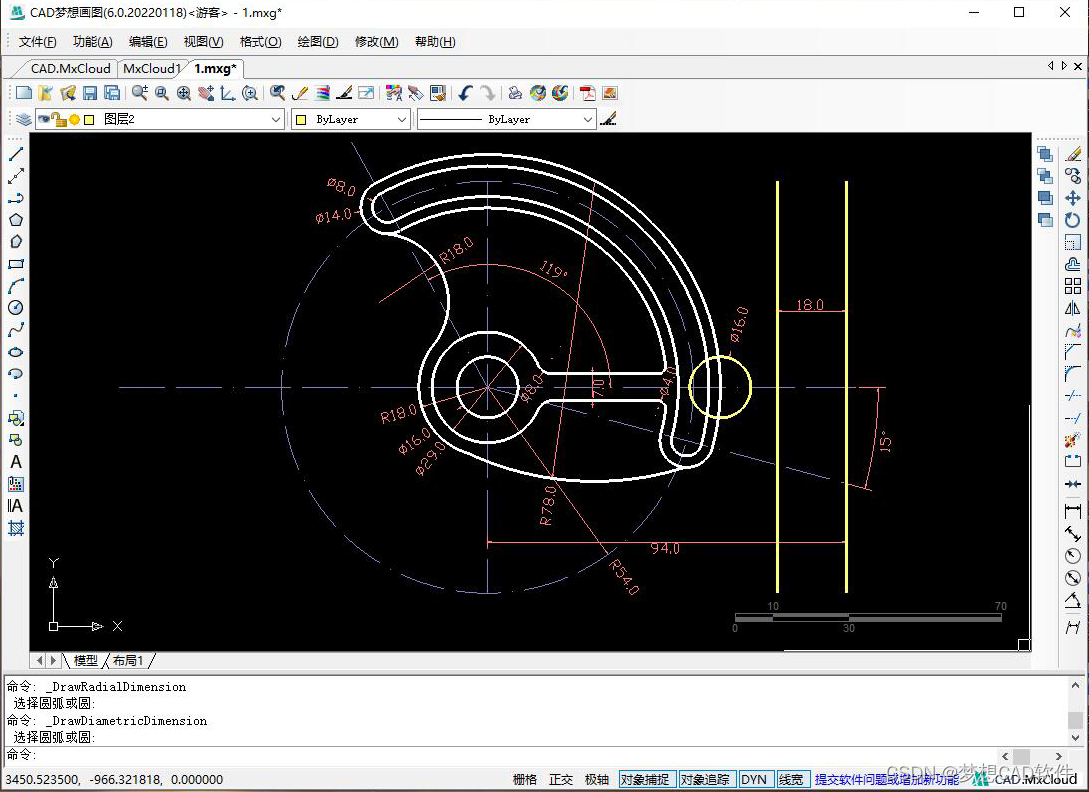

8.捕捉椭圆与直径为16的圆形的递延切点,绘制一个半径为5的圆与两部分相切。修剪多余部分,并将留下的圆弧镜像复制到横向辅助线的另一侧,效果如下图:

镜像复制
在这里插入图片描述

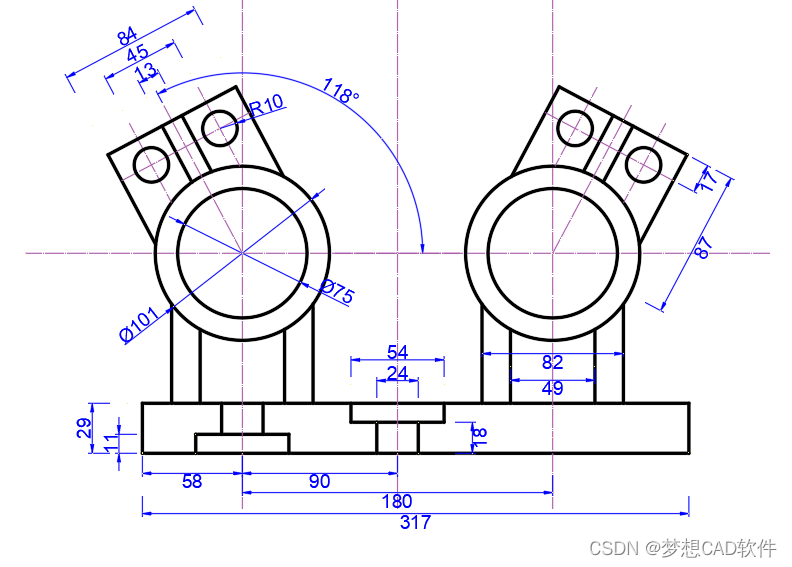

用CAD制图软件练习绘制下列图形,如图所示:

目标图案
在这里插入图片描述

操作工具

操作系统:Windows10

CAD软件:AutoCAD2020

步骤

1.首先打开CAD画图软件,调整合适的画图参数。

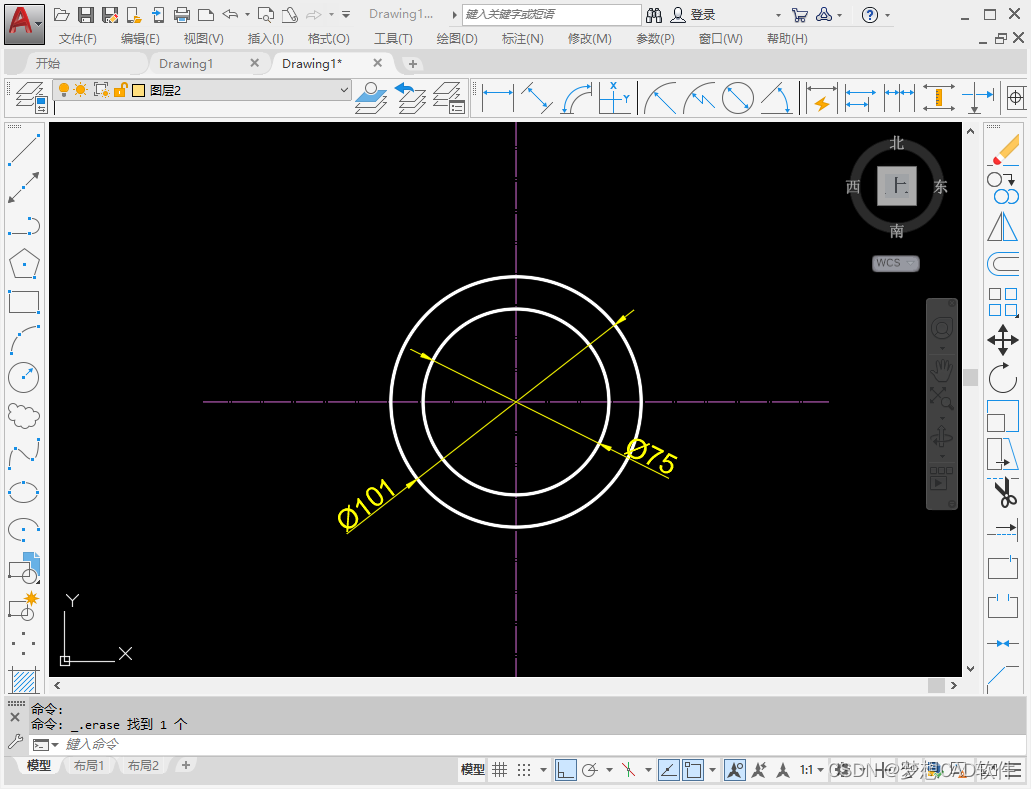

2.绘制十字辅助线,以辅助线交点为圆心,绘制一个直径为75的圆和直径为101的圆,如下图所示:

十字辅助线
在这里插入图片描述

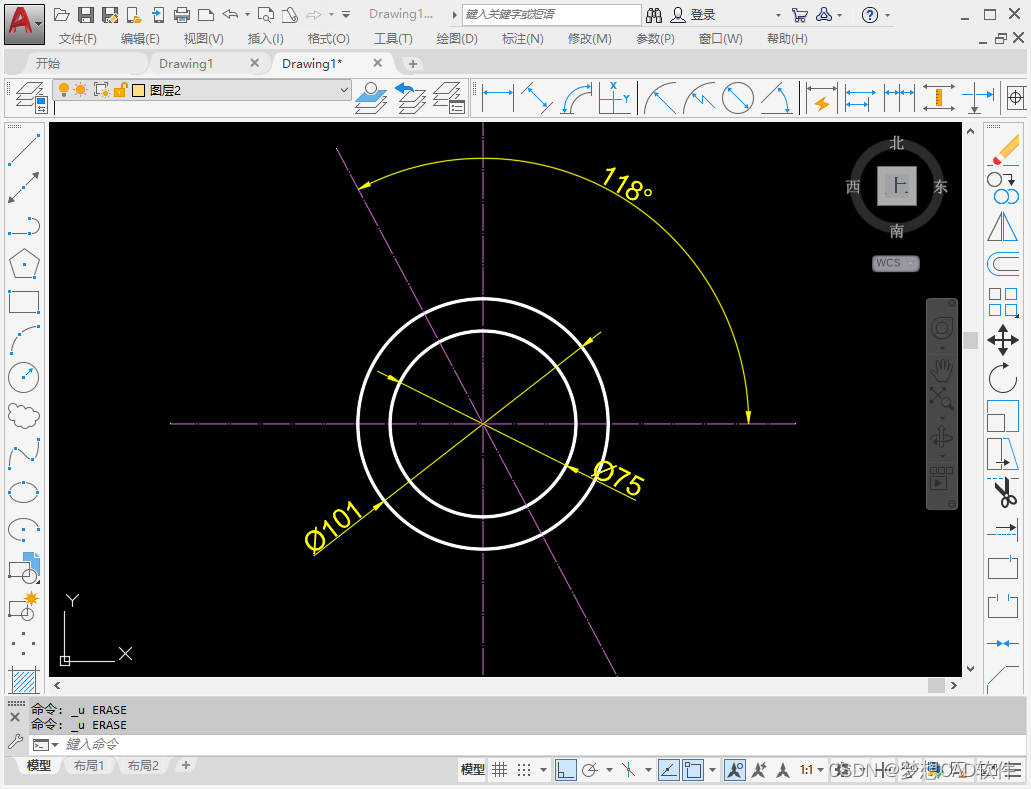

3.以十字辅助线交点为旋转基点,将横向辅助线旋转118度,如下图所示:

旋转命令
在这里插入图片描述

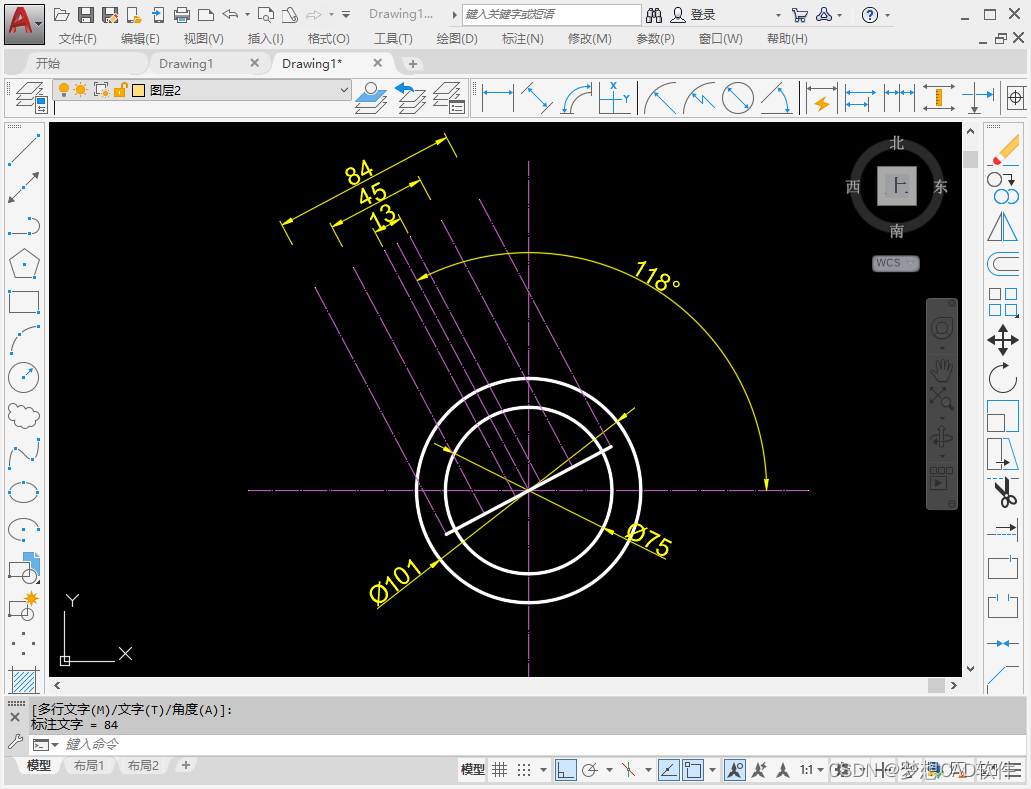

4.将倾斜的辅助线向两侧偏移6.5的距离,再向两侧偏移22.5的距离和42的距离,绘制一条直线穿过圆心,连接偏移后线段端点,如下图所示:

偏移线段
在这里插入图片描述

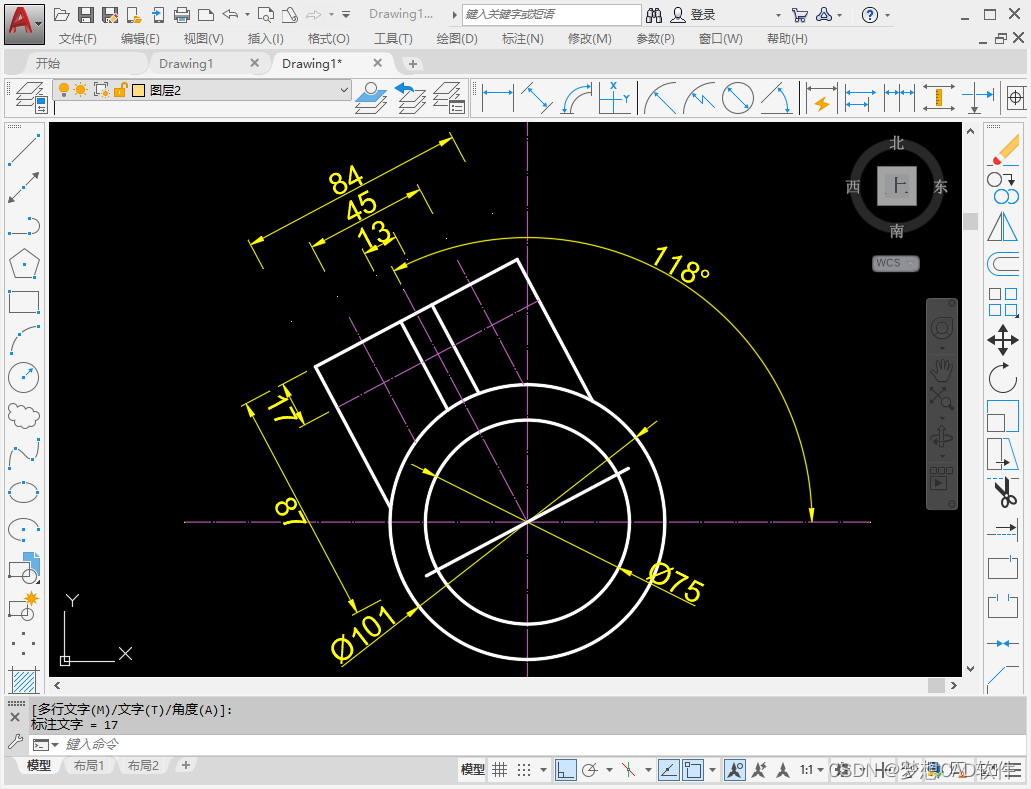

5.将绘制的线段向左上角偏移87的距离,接着将偏移后的线段向右下角偏移17的距离,然后修剪多余部分,再修改线型,如下图所示:

修改线型
在这里插入图片描述

6.在倾斜的辅助线两个交点处,分别绘制一个半径为10的圆,如下图所示:

半径为10的圆
在这里插入图片描述

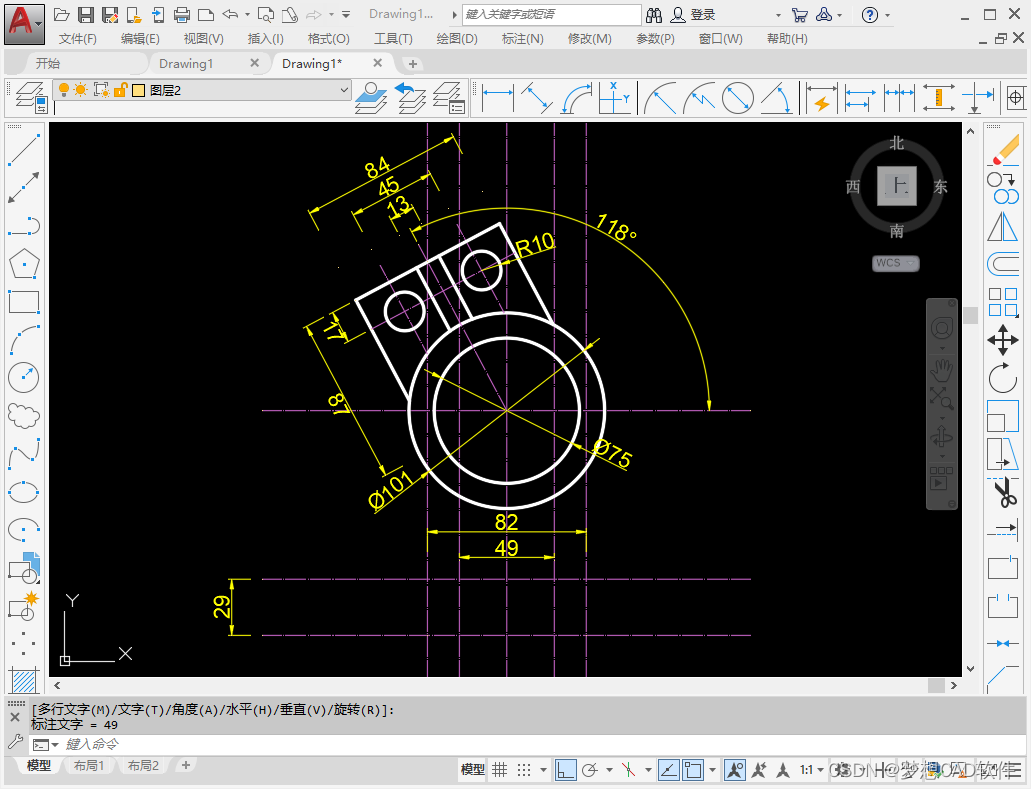

  1. 将纵向辅助线向两侧各偏移41,再向两侧各偏移24.5,横向辅助线向下偏移87的距离,再将偏移后的线段向下偏移29的距离。如下图:

向下偏移87的距离
在这里插入图片描述

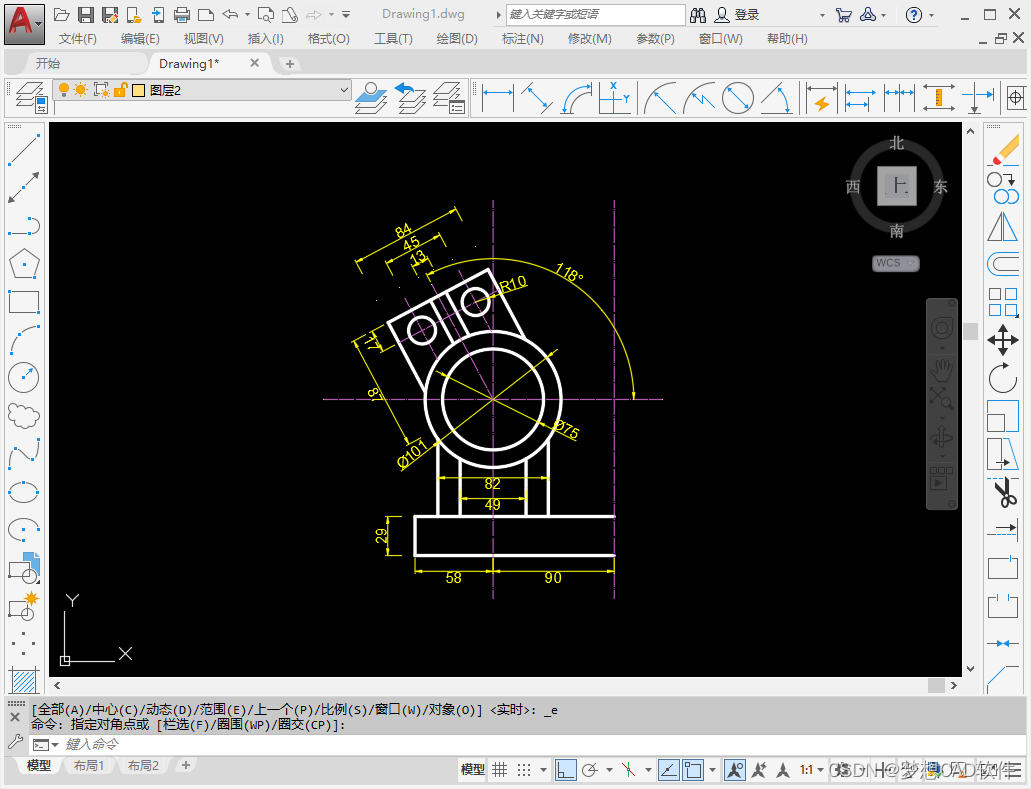

8.将中线辅助线向左侧偏移58的距离,再将中心辅助线向右侧偏移90的距离,然后删除多余辅助线,修改线型,修改后图形如下图所示:

删除多余辅助线
在这里插入图片描述

9.使用镜像命令将左侧图案以最右侧辅助线为基线,镜像复制到右侧。删除重复多余标注,如下图:

镜像复制
在这里插入图片描述

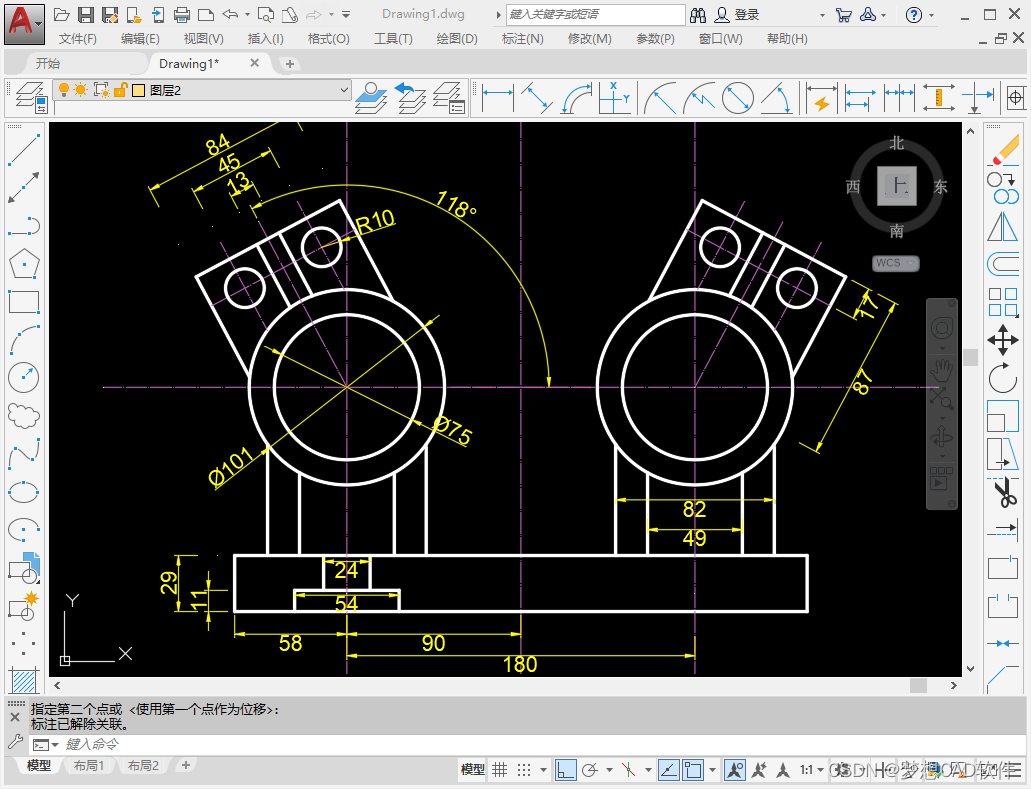

10.将最下方线段向上偏移11的距离,再将左侧纵向辅助线向两侧偏移12的距离,再向两侧偏移27的距离。修剪多余线段,保留图案如下图所示:

保留图案
在这里插入图片描述

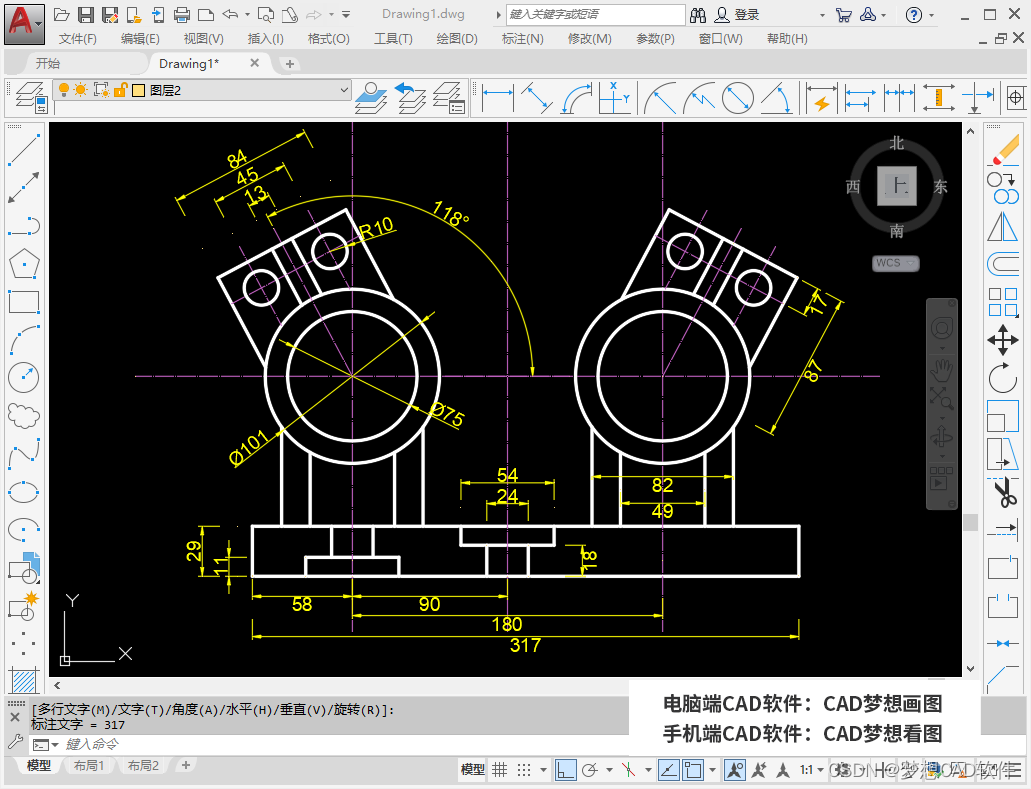

11.接着将中间的纵向辅助线,向两侧各偏移11的距离,再向两侧各偏移27的距离,再将最下方线段向上偏移18的距离,最后将左侧纵向线段向右偏移317的距离,修剪多余线段后,如下图所示:

中间的纵向辅助线
在这里插入图片描述
