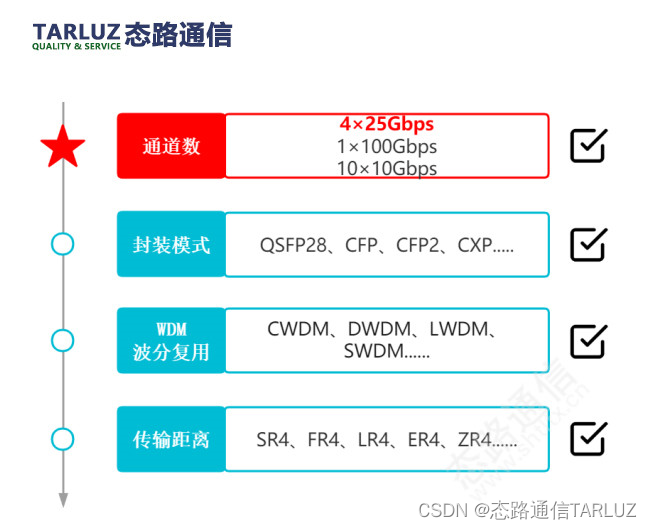

100G光模块是100G数据中心中重要组成部分，100G光模块标准主要由IEEE和MSA两个组织定义，针对不同距离的100G互联场景制定了多个标准。根据不同分类标准，100G光模块可分为以下类型：

如上图所示，100G光模块按照通道数可分为4×25Gbps的4通道光模块，1×100Gbps的单通道光模块（详细请点击：态路小课堂丨什么是100G QSFP28单波光模块？有什么优势？）和10×10Gbps的10通道光模块（详细请点击：态路小课堂丨如何为CXP光模块选择光纤跳线）。

本文简单介绍

4×25Gbps NRZ光模块

1、首先来了解一下什么是NRZ调制方式

NRZ（Non-Return-to-Zero）即不归零编码。是一种使用两个信号电平来表示数字逻辑信号的 1/0 信息的调制技术。逻辑0是负电压，逻辑1是正电压。在每个时钟周期内可以发送或接收一位逻辑信息。波特率或符号可以改变的速度等于NRZ信号的比特率。

注：NRZ采用两种信号电平进行信号传输，每个符号周期可传输1bit的逻辑信息（1/0）

25G NRZ优势

相较于PAM4调制，25G NRZ调制技术更为成熟。在数据交换方面，规避了很多延迟的缺点，具有相对稳定的性能，且其成本相对较低，且可直接与25G光模块直连。目前100G光模块主流产品多为NRZ调制方式。

2、4×25Gbps NRZ主流光模块种类

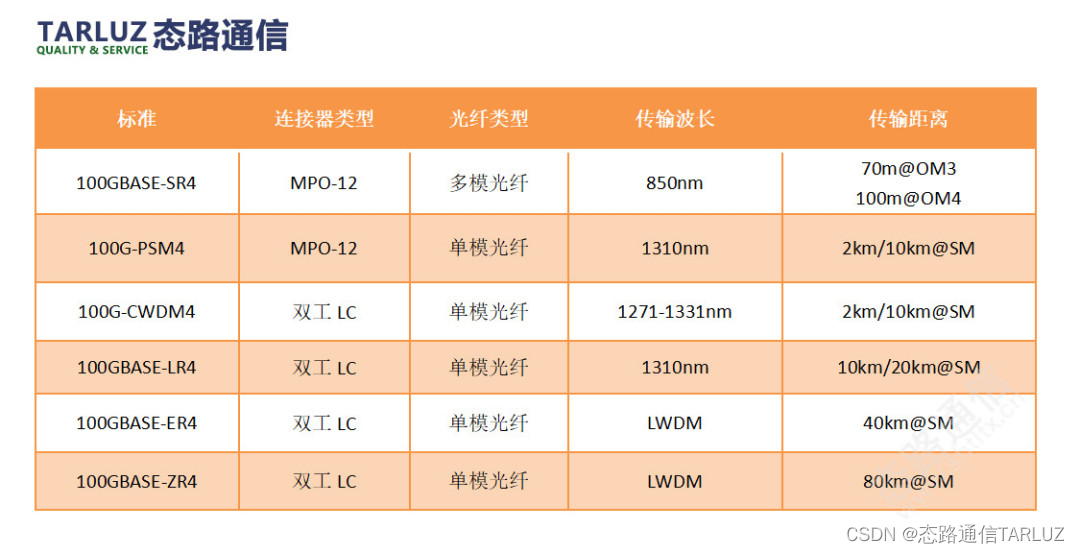

态路通信始终坚持贴近客户需求，持续优化产品型号，针对不同场景的100G网络，目前态路通信4×25Gbps NRZ系列光模块可提供如下型号：

前四款光模块详细请点击：QSFP28光模块简介

▼

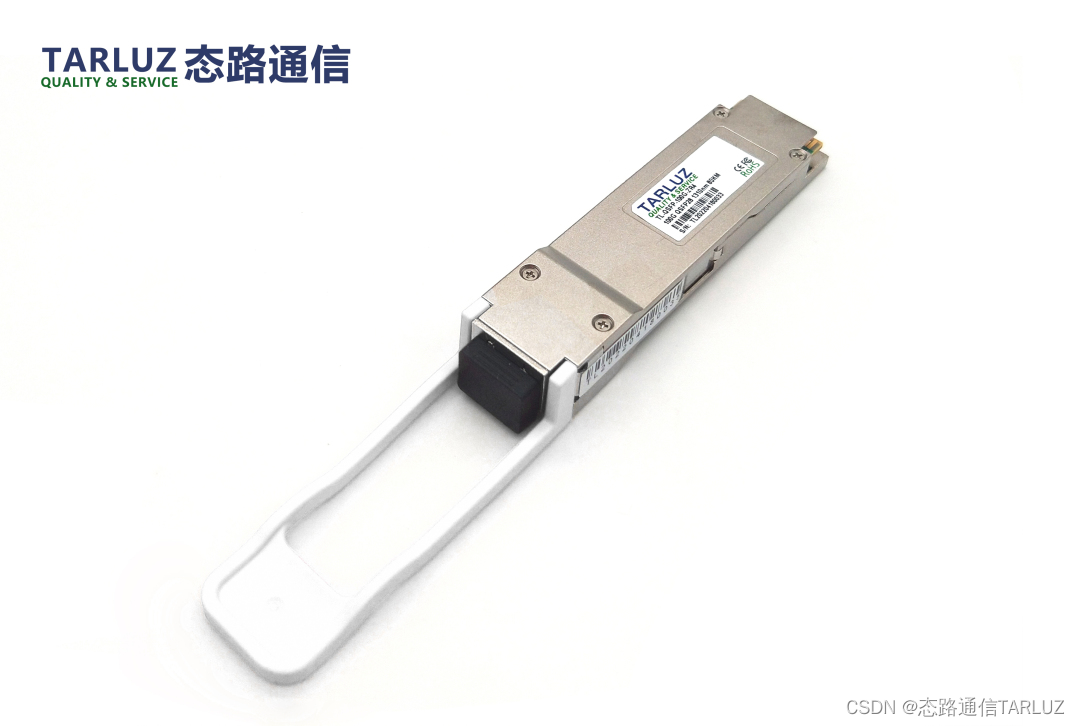

100GBASE-ER4光模块

100GBASE-ER4光模块采用QSFP28封装形式，是IEE工作组制定的，其中”ER（Extend Reach）”表示超长距离。该光模块采用4路28G NRZ波分复用技术（LWDM4），广泛应用于100GBASE-ER4以太网和OTN OTU4链路，通过单模光纤传输距离最高可达40km。

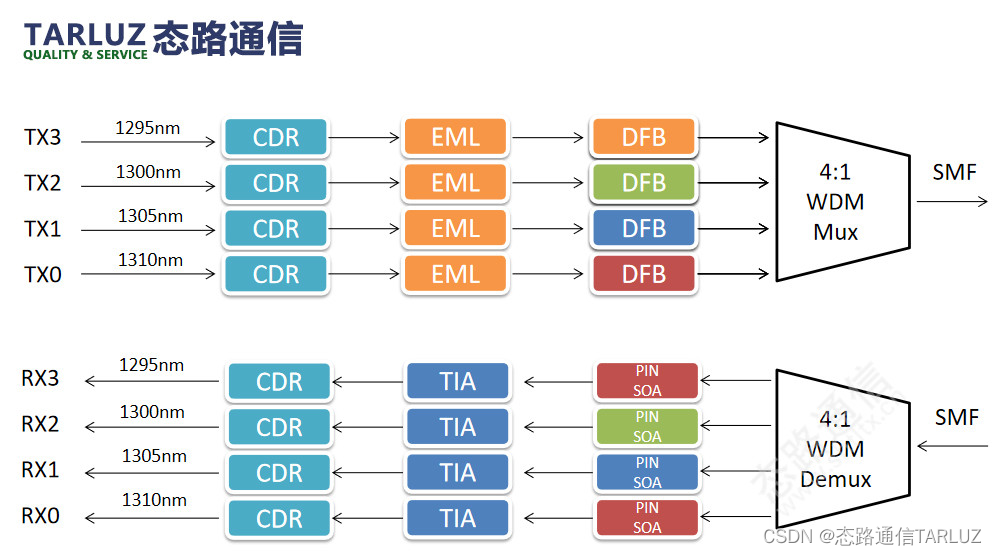

100GBASE-ER4光模块使用其内部半导体放大器（SOA）来增加功率预算。发送端可在：

L0 1295.56nm (1294.53-1296.59nm)

L1 1300.05nm (1299.02-1301.09nm)

L2 1304.58nm (1303.54-1305.63nm)

L3 1309.14nm (1308.09-1310.19nm)

四个LAN WDM波长段上工作。这四个波段上的光信号经WDM波分复用器复用后通过单模双纤LC光纤跳线进行传输。在接收端，WDM波分复用器将信号分解到单个通道之前，SOA可放大信号（PIN接收器用于将光信号转换回电信号）。

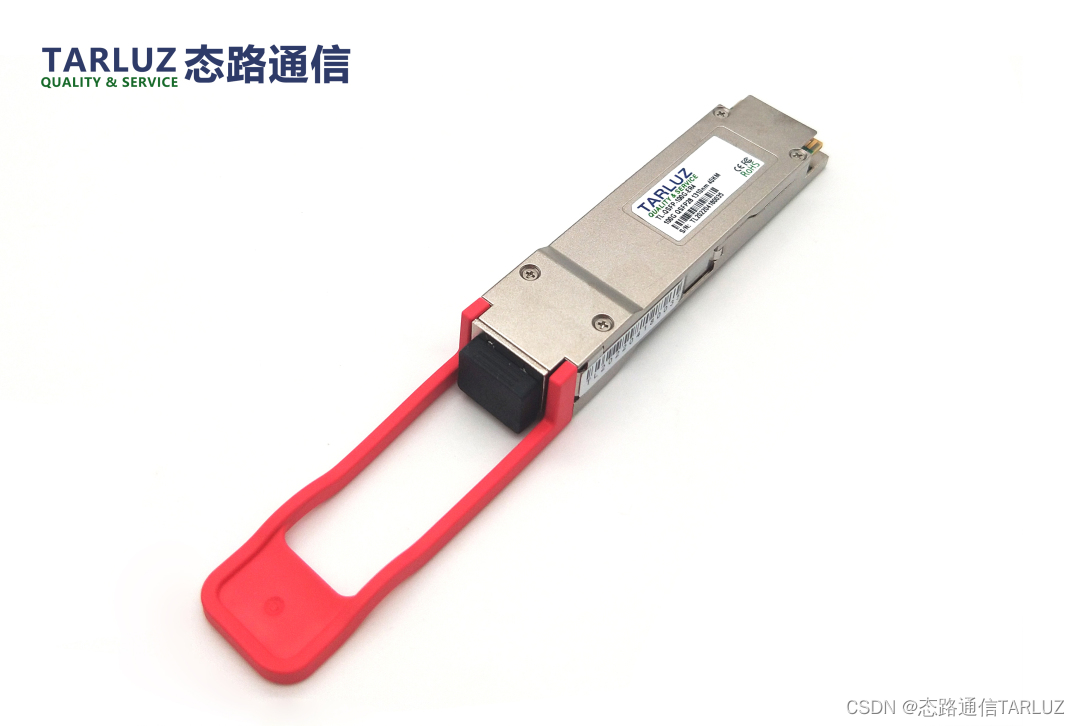

100GBASE-ZR4光模块

100GBASE-ZR4光模块采用QSFP28封装形式，遵循MSA协议，其中”ZR”表示扩展距离。该光模块采用4路28G NRZ波分复用技术（LWDM4），广泛应用于100GBASE ZR4以太网链路，在系统开启FEC时，通过一对单模光纤传输距离最高可达80km。

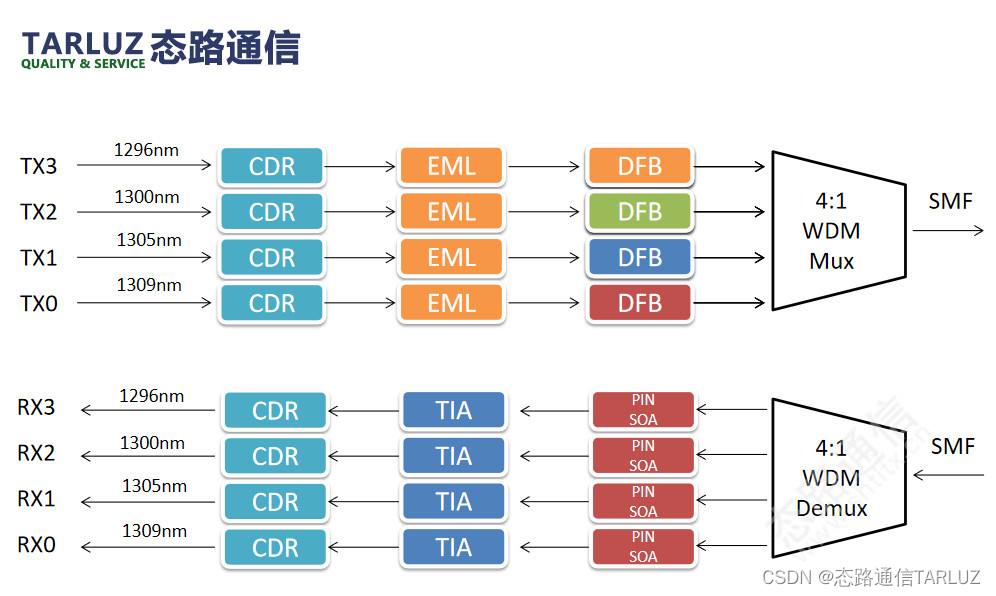

100GBASE-ZR4光模块发送端可在：

L0 1295.56nm (1294.53-1296.59nm)

L1 1300.05nm (1299.02-1301.09nm)

L2 1304.58nm (1303.54-1305.63nm)

L3 1309.14nm (1308.09-1310.19nm)

四个LAN WDM波长段上工作。这四个波段上的光信号经WDM波分复用器复用后通过单模双纤LC光纤跳线进行传输。在接收端，通过SOA放大四个通道的光信号，然后通过WDM波分复用器将信号分解到单个通道。

▼
