华为防火墙虚拟系统间互访
组网需求
如下图所示，某企业园区部署了一台FW作为接入网关。根据部门不同，网络划分为研发部门和销售部门，且为这两个部门单独划分一个防火墙虚拟系统，具体需求如下：
研发部门和销售部门都可以访问Internet。
研发部门和非研发部门之间相互隔离，但是两个部门之间特定的员工可以互访。
研发部门和销售部门的业务量差不多，所以为它们分配相同的虚拟系统资源。
虚拟系统间互访组网图
数据规划
项目 |
数据规划 |
根系统 |
虚拟接口：virtual-if 0 虚拟接口IP地址：172.16.0.1/24 虚拟接口所属安全区域：trust 外网接口：GE1/0/1 外网接口IP地址：10.1.1.8/24 外网接口所属安全区域：untrust |
vsys_a |
虚拟系统名：vsys_a 虚拟接口：virtual-if 1 虚拟接口IP地址：172.16.1.1/24 虚拟接口所属安全区域：untrust 私网接口：GE1/0/3 私网接口IP地址：10.3.0.1/24 私网地址范围：10.3.0.0/24 私网接口所属安全区域：trust 允许访问Internet的地址范围：10.3.0.0/24 允许vsys_b访问vsys_a的地址范围： vsys_b：10.3.1.101--254 vsys_a：10.3.0.101--254 |
vsys_b |
虚拟系统名：vsys_b 虚拟接口：virtual-if 2 虚拟接口IP地址：172.16.2.1/24 虚拟接口所属安全区域：untrust 私网接口：GE1/0/4 私网接口IP地址：10.3.1.1/24 私网地址范围：10.3.1.0/24 私网接口所属安全区域：trust 允许访问Internet的地址范围：10.3.1.0/24 允许vsys_a访问vsys_b的地址范围： vsys_a：10.3.1.101—254 vsys_b：10.3.1.101--254 |
资源类 |
名称：r1 会话保证值：500 会话最大值：1000 用户数：100 用户组：10 策略数：100 最大带宽：5M |
配置思路
根系统管理员在根系统下开启vsys能力并创建资源类
根系统管理员在根系统下分别创建虚拟系统vsysa、vsysb并为每个虚拟系统分配资源。
根系统管理员在根系统下为vsys间互访的员工配置路由。
根系统管理员在根系统下配置访问外网的路由和安全策略和NAT策略
根系统管理员为虚拟系统vsysa配置IP地址、路由和安全策略。
根系统管理员为虚拟系统vsysb配置IP地址、路由和安全策略。
操作步骤 1 在根系统下
1、根系统管理员分别创建虚拟系统vsysa和vsysb，并为其分配资源。
#开启虚拟系统功能。
<FW> system-view
[FW] vsys enable
# 配置资源类。
[FW] resource-class r1
[FW-resource-class-r1] resource-item-limit session reserved-number 500 maximum 1000
[FW-resource-class-r1] resource-item-limit policy reserved-number 100
[FW-resource-class-r1] resource-item-limit user reserved-number 100
[FW-resource-class-r1] resource-item-limit user-group reserved-number 10
[FW-resource-class-r1] resource-item-limit bandwidth 5 outbound
[FW-resource-class-r1] quit
说明：
只有配置了公共接口，资源类中的带宽资源配置才会生效。本示例中，没有配置虚拟系统访问公网的公共接口，所以不会生效，因为虚拟系统访问公网是通过根系统的外网口来访问外网的。
#分配资源
[FW] vsys name vsys_a
[FW-vsys-vsys_a] assign resource-class r1
[FW-vsys-vsys_a] assign interface GigabitEthernet 1/0/3
[FW-vsys-vsys_a] quit
[FW] vsys name vsys_b
[FW-vsys-vsys_b] assign resource-class r1
[FW-vsys-vsys_b] assign interface GigabitEthernet 1/0/4
[FW-vsys-vsys_b] quit
2、配置根系统的接口，并将接口加入对应安全区域。Virtual-if0接口上的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。
[FW] interface Virtual-if 0
[FW-Virtual-if0] ip address 172.16.0.1 24
[FW-Virtual-if0] quit
[FW-GigabitEthernet1/0/1] ip address 10.1.1.8 255.255.255.0
[FW] firewall zone trust
[FW-zone-trust] add interface Virtual-if 0
[FW-zone-trust] quit
[FW] firewall zone untrust
[FW-zone-trust] add interface GigabitEthernet1/0/1
[FW-zone-trust] quit
3、配置访问外网的安全策略，允许的网段为10.3.0.0/24，10.3.1.0/24。
[FW] security-policy
[FW-policy-security] rule name trust_untrust
[FW-policy-security] source-zone trust
[FW-policy-security] destination-zone untrust
[FW-policy-security-rule-trust_untrust] source-address 10.3.0.0 24
[FW-policy-security-rule-trust_untrust] source-address 10.3.1.0 24
[FW-policy-security-rule-trust_untrust] destination-address any
[FW-policy-security] action permit
4、配置访问外网的NAT策略，允许的网段为10.3.0.0/24，10.3.1.0/24。
[FW]nat-policy
[FW-policy-nat] rule name trust_untrust
[FW-policy-nat] source-zone trust
[FW-policy-nat] destination-zone untrust
[FW-policy-nat-rule-trust_untrust] source-address 10.3.0.0 24
[FW-policy-nat-rule-trust_untrust] source-address 10.3.1.0 24
[FW-policy-nat] action source-nat easy-ip
5、为虚拟系统vsys间互访的员工配置路由。
[FW] ip route-static 10.3.0.0 24 vpn-instance vsysa
[FW] ip route-static 10.3.1.0 24 vpn-instance vsysb
6、配置访问Internet的静态路由。
[FW] ip route-static 0.0.0.0 0.0.0.0 10.1.1.1
操作步骤 2 在虚拟系统vsys_a下
1、进入虚拟系统vsys_a
[FW] switch vsys vsys_a
<FW-vsys_a> sys
2、配置虚拟系统vsys_a的接口，并将接口加入对应安全区域。Virtual-if 1接口上的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。
[FW] interface Virtual-if 1
[FW-Virtual-if0] ip address 172.16.1.1 24
[FW-Virtual-if0] quit
[FW-vsys_a] interface GigabitEthernet 1/0/3
[FW-vsys_a-GigabitEthernet1/0/3] ip address 10.3.0.1 255.255.255.0
[FW-vsys_a-GigabitEthernet1/0/3] quit
[FW-vsys_a] firewall zone trust
[FW-vsys_a -zone-trust] add interface GigabitEthernet1/0/3
[FW-vsys_a -zone-trust] quit
[FW-vsys_a] firewall zone untrust
[FW-vsys_a -zone-untrust] add interface Virtual-if 0
[FW-vsys_a -zone-untrust] quit
3、配置vsys_a访问外网的安全策略，允许的源ip地址为10.3.0.0/24
[FW-vsys_a] security-policy
[FW-vsys_a-policy-security] rule name trust_untrust
[FW-vsys_a-policy-security-rule-trust_untrust] source-zone trust
[FW-vsys_a-policy-security-rule-trust_untrust] destination-zone untrust
[FW-vsys_a-policy-security-rule-trust_untrust] source-address 10.3.0.0 24
[FW-vsys_a-policy-security-rule-trust_untrust] destination-address any
[FW-vsys_a-policy-security-rule-trust_untrust] action permit
4、配置vsys_b访问本虚拟系统vsys_a的安全策略，只允许源ip地址为10.3.1.101—10.3.1.254访问10.3.0.101-- 10.3.0.254这些主机
[FW-vsys_a] security-policy
[FW-vsys_a-policy-security] rule name untrust_trust
[FW-vsys_a-policy-security-rule-untrust_trust] source-zone untrust
[FW-vsys_a-policy-security-rule-untrust_trust] destination-zone trust
[FW-vsys_a-policy-security-rule-untrust_trust] source-address range 10.3.1.101 10.3.1.254
[FW-vsys_a-policy-security-rule-untrust_trust] destination-address range 10.3.0.101 10.3.0.254
[FW-vsys_a-policy-security-rule-untrust_trust] action permit
5、配置访问本虚拟系统vsys_a外的静态路由。
[FW-vsys_a] ip route-static 0.0.0.0 0.0.0.0 public
操作步骤 3 在虚拟系统vsys_b下
根系统管理员为虚拟系统vsysb配置IP地址、路由、安全策略。
具体配置过程与vsys_a类似，主要有以下几点区别。
内网接口以及虚拟接口的IP地址不同。
安全策略中访问本虚拟系统的源目IP地址不同
结果验证
- 验证代表销售部门的虚拟系统vsys_b的安全策略是否正确
#从研发部门代表10.3.0.2-100的PC1去ping销售部门的PC3和PC4，访问不通，访问结果符合预期
正在上传
…重新上传取消
#从研发部门代表10.3.0.101-254的PC2去ping销售部门的PC3，访问不通，访问结果符合预期，ping PC4，访问通，访问结果符合预期。
正在上传…重新上传取消
2、验证代表研发部门的虚拟系统vsys_a的安全策略是否正确

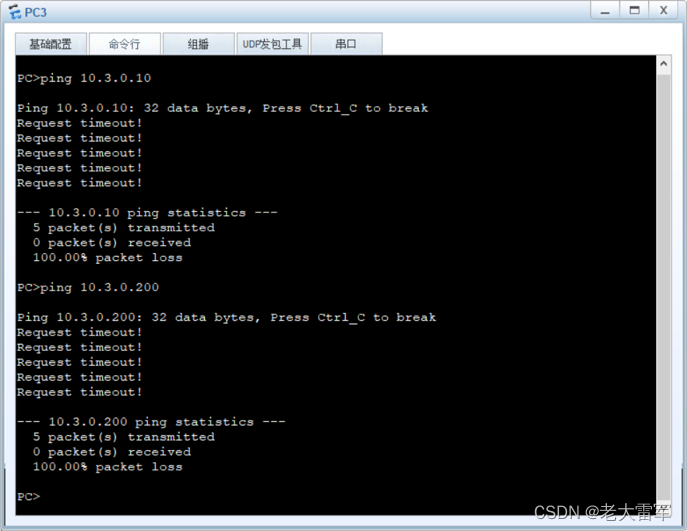

#从销售部门代表10.3.1.2-100的PC3去ping研发部门的PC1和PC2，访问不通，访问结果符合预期
正
在上传…重新上传取消

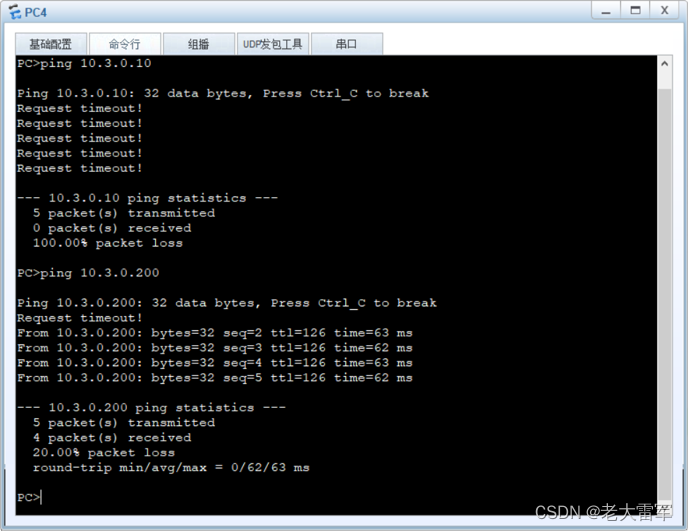

#从研发部门代表10.3.1.101-254的PC4去ping销售部门的PC1，访问不通，访问结果符合预期，ping PC2，访问通，访问结果符合预期。
正在
上传…重新上传取消
配置脚本
根系统的配置脚本
[FW]dis current-configuration
sysname FW
#
vsys enable
resource-class r0
resource-class r1
resource-item-limit session reserved-number 500 maximum 1000
resource-item-limit bandwidth 5 outbound
resource-item-limit policy reserved-number 100
resource-item-limit user reserved-number 100
resource-item-limit user-group reserved-number 10
#
vsys name vsys_a 1
assign interface GigabitEthernet1/0/3
assign resource-class r1
#
vsys name vsys_b 2
assign interface GigabitEthernet1/0/4
assign resource-class r1
#
ip vpn-instance vsys_a
ipv4-family
ipv6-family
#
ip vpn-instance vsys_b
ipv4-family
ipv6-family
#
interface GigabitEthernet0/0/0
undo shutdown
ip binding vpn-instance default
ip address 192.168.0.1 255.255.255.0
alias GE0/METH
service-manage http permit
service-manage https permit
service-manage ping permit
service-manage ssh permit
service-manage snmp permit
service-manage telnet permit
#
interface GigabitEthernet1/0/1
undo shutdown
ip address 10.1.1.8 255.255.255.0
service-manage ping permit
#
interface GigabitEthernet1/0/3
undo shutdown
ip binding vpn-instance vsys_a
ip address 10.3.0.1 255.255.255.0
#
interface GigabitEthernet1/0/4
undo shutdown
ip binding vpn-instance vsys_b
ip address 10.3.1.1 255.255.255.0
service-manage ping permit
#
interface Virtual-if0
ip address 172.16.0.1 255.255.255.0
#
interface Virtual-if1
ip address 172.16.1.1 255.255.255.0
#
interface Virtual-if2
ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
set priority 85
add interface GigabitEthernet0/0/0
add interface Virtual-if0
#
firewall zone untrust
set priority 5
add interface GigabitEthernet1/0/1
#
ip route-static 0.0.0.0 0.0.0.0 10.1.1.1
ip route-static 10.3.0.0 255.255.255.0 vpn-instance vsys_a
ip route-static 10.3.1.0 255.255.255.0 vpn-instance vsys_b
#
security-policy
rule name trust_untrust
source-zone trust
destination-zone untrust
source-address 10.3.0.0 mask 255.255.255.0
source-address 10.3.1.0 mask 255.255.255.0
action permit
#
nat-policy
rule name trust_untrust
source-zone trust
destination-zone untrust
source-address 10.3.0.0 mask 255.255.255.0
source-address 10.3.1.0 mask 255.255.255.0
action source-nat easy-ip
#
虚拟系统vsys_a的配置脚本
[FW-vsys_a]dis current-configuration
#
switch vsys vsys_a
#
interface GigabitEthernet1/0/3
undo shutdown
ip binding vpn-instance vsys_a
ip address 10.3.0.1 255.255.255.0
#
interface Virtual-if1
ip address 172.16.1.1 255.255.255.0
#
firewall zone trust
set priority 85
add interface GigabitEthernet1/0/3
#
firewall zone untrust
set priority 5
add interface Virtual-if1
#
security-policy
rule name trust_untrust
source-zone trust
destination-zone untrust
action permit
rule name untrust_trust
source-zone untrust
destination-zone trust
source-address range 10.3.1.101 10.3.1.254
destination-address range 10.3.0.101 10.3.0.254
action permit
#
ip route-static 0.0.0.0 0.0.0.0 public
#
虚拟系统vsys_b的配置脚本
[FW-vsys_b]dis current-configuration
#
switch vsys vsys_b
#
interface GigabitEthernet1/0/4
undo shutdown
ip binding vpn-instance vsys_b
ip address 10.3.1.1 255.255.255.0
service-manage ping permit
#
interface Virtual-if2
ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
set priority 85
add interface GigabitEthernet1/0/4
#
firewall zone untrust
set priority 5
add interface Virtual-if2
#
security-policy
rule name trust_untrust
source-zone trust
destination-zone untrust
action permit
rule name untrust_trust
source-zone untrust
destination-zone trust
source-address range 10.3.0.101 10.3.0.254
destination-address 0.0.0.1 10.3.1.254
action permit
#
ip route-static 0.0.0.0 0.0.0.0 public
#
