H3C链路聚合实验，一看就会的那种

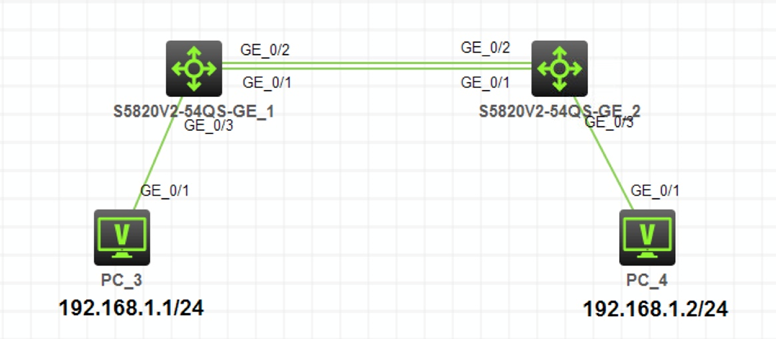

实验拓扑

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

1. 按照图示配置PC3和PC4的IP地址

2. 在SW1和SW2的两条直连链路上配置链路聚合，实现链路冗余，并可以增加传输带宽

3. SW1和SW2之间的直连链路要配置为Trunk类型，允许所有vlan通过

4. 中断SW1和SW2之间的一条直连链路，测试PC3和PC4是否仍然能够继续访问

实验解法

1. PC配置IP地址部分略

2. 在SW1和SW2的直连链路上配置链路聚合

分析：SW1和SW2之间通过g1/0/1和g1/0/2接口直连，需要在两台交换机上分别创建聚合接口，并把g1/0/1和g1/0/2接口加入到聚合接口，形成链路聚合。被聚合的物理接口的vlan配置和接口类型要保持一致，所以在配置链路聚合前，物理端口不要做任何其他配置，保持默认状态即可

步骤1：在SW1上创建Bridge-Aggregation 1号聚合接口

[SW1]interface Bridge-Aggregation 1

步骤2：进入g1/0/1和g1/0/2接口的接口视图，分别把两个接口加入到聚合接口

[SW1]interface g1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1

[SW1]interface g1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1

步骤3：查看链路聚合状态，发现已经成功运行

[SW1]display link-aggregation verbose
  ……

  Port             Status  Priority Oper-Key

GE1/0/1          S       32768    1
GE1/0/2          S       32768    1

步骤4：SW2上命令与SW1上完全一致，这里省略

1. SW1和SW2之间的直连链路要配置为Trunk类型，允许所有vlan通过

分析：物理接口加入到聚合接口后，会自动继承聚合接口的vlan相关配置，所以不需要在物理接口上分别配置Trunk，只需要在聚合接口下配置Trunk即可

步骤1：在SW1的Bridge-Aggregation 1接口的接口视图下，把该聚合接口配置为Trunk，并允许所有vlan通过。命令执行完毕后，会显示配置已经在g1/0/1和g1/0/2接口上自动完成

[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]port link-type trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done. from wljsghq
[SW1-Bridge-Aggregation1]port trunk permit vlan all
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.

步骤2：SW2上命令与SW1上完全一致，这里省略
