本文介绍阶梯图stairs函数的基本用法
说明
stairs(Y) 绘制 Y 中元素的阶梯图。
如果 Y 为向量，则 stairs 绘制一个线条。
如果 Y 为矩阵，则 stairs 为每个矩阵列绘制一个线条。
stairs(X,Y) 在 Y 中由 X 指定的位置绘制元素。输入 X 和 Y 必须是相同大小的向量或矩阵。另外，X 可以是行或列向量，Y 必须是包含 length(X) 行的矩阵。
stairs(___,LineSpec) 指定线型、标记符号和颜色。例如，':*r' 指定带星号标记的红色点线。可以将此选项与前面语法中的任何输入参数组合一起使用。
stairs(___,Name,Value) 使用一个或多个名称-值对组参数修改阶梯图。例如，'Marker','o','MarkerSize',8 指定大小为 8 磅的圆形标记。
stairs(ax,___) 将图形绘制到 ax 指定的坐标区中，而不是当前坐标区 (gca) 中。选项 ax 可以位于前面的语法中的任何输入参数组合之前。
h = stairs(___) 返回一个或多个 Stair 对象。在创建特定 Stair 对象后，使用 h 更改该对象的属性。
[xb,yb] = stairs(___) 不创建绘图，但返回大小相等的矩阵 xb 和 yb，以使 plot(xb,yb) 绘制阶梯图。
绘制单数据序列
创建在 0 到 4π 区间内的 40 个均匀分布的值处计算的正弦阶梯图。Y 的长度自动确定并生成 x 轴刻度。
X = linspace(0,4*pi,40);
Y = sin(X);
figure
stairs(Y)

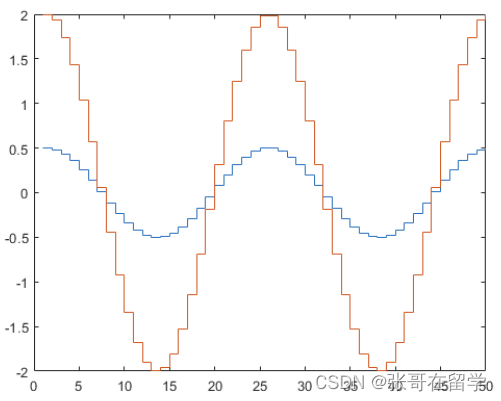

绘制多个数据序列
创建在 0 到 4π 区间内的 50 个均匀分布的值处计算的两个余弦函数阶梯图。
X = linspace(0,4*pi,50)';
Y = [0.5*cos(X), 2*cos(X)];
figure
stairs(Y)
在唯一的x值集合处绘制多个数据序列
创建在不同的值处计算的两个余弦波的阶梯图。指定用于绘制每个数据序列的唯一 x 值集。
x1 = linspace(0,2*pi)';
x2 = linspace(0,pi)';
X = [x1,x2];
Y = [sin(5*x1),exp(x2).*sin(5*x2)];
figure
stairs(X,Y)

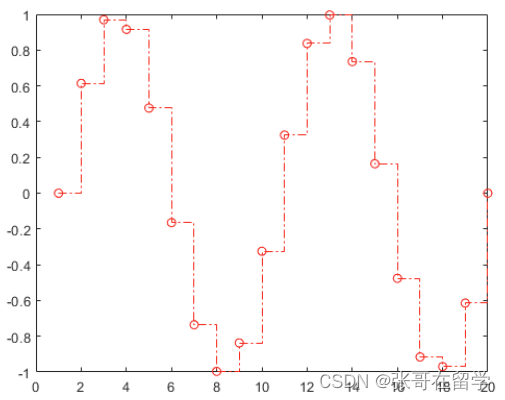

指定线形，标记符号和颜色
创建一个阶梯图，将线型设置为点划线，将标记符号设置为圆，将颜色设置为红色。
X = linspace(0,4*pi,20);
Y = sin(X);
figure
stairs(Y, '-.or')

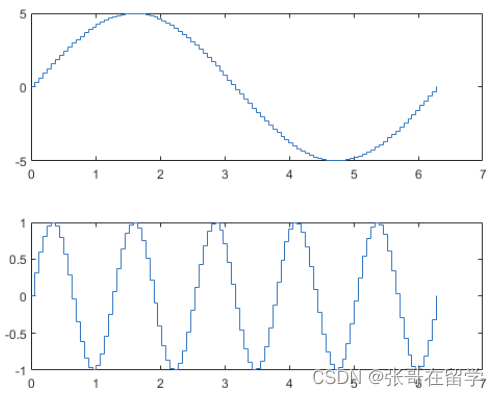

为阶梯图指定坐标区
x = linspace(0,2*pi);
y1 = 5*sin(x);
y2 = sin(5*x);
tiledlayout(2,1)
% Top plot
ax1 = nexttile;
stairs(ax1,x,y1)
% Bottom plot
ax2 = nexttile;
stairs(ax2,x,y2)
