前言
在学习汇编语言时，在调试程序的过程中，经常需要反复使用debug中的D命令，来查看程序运行是否正确，这样做有点麻烦。目前已经学完王爽老师《汇编语言》(第四版) 第11章，掌握了一点点汇编语言编程的语法，于是决定自己动手写一个子程序，模拟实现debug中的D命令。这样就可以让程序将指定的内存地址的数据显示在屏幕上，而无需调用debug的D命令。

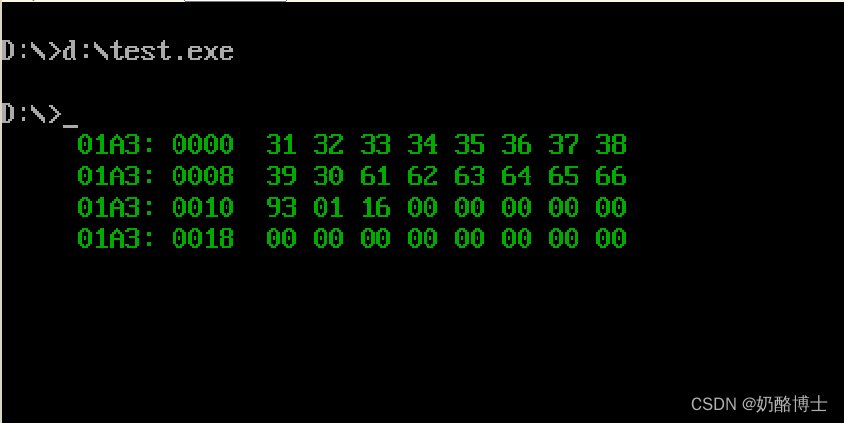

效果图如下。
一、实现思路
1.程序整体框架
现在的目标是：手动模拟实现debug的D命令的功能。而debug中的D命令，实现的基本功能是查看指定地址中的数据。要执行这个命令，需要为程序指定要查看的段地址、偏移地址，以及要查看的数据长度。
如何实现呢？首先，可以用ds:si指向要查看的数据的首地址，之后用循环遍历所有要查看的字节。而对于其中的每一个字节数据，在dos系统中是用十六进制显示的，如2AH。要想将这个内存中的“2AH”数据，显示为屏幕上的字符“2A”，首先就要将十六进制数据转换为对应的字符，然后再送入显存中进行显示。有一点要注意：内存中的一个字节的数据，转换为字符的话，应当是两个字符，占2个字节的空间。
根据这个思路，可以写出程序的大体框架，如下。至于具体的子程序如何实现，这是接下来才考虑的事情，现在先不管它。
assume cs:code,ds:data,ss:stack
data segment
dw 2022H,0 ;假定要显示的数据
data ends
stack segment
dw 32 dup(0) ;预留足够的栈空间
stack ends
code segment
start:
mov ax,data ;设置ds指向data段
mov ds,ax
mov ax,stack ;设置ss指向stack段
mov ss,ax
mov sp,4H
mov si,0 ;ds:si指向要显示的首地址
mov cx,3 ;cx指定显示几个字节的数据
mov dx,0302H ;dx指定屏幕显示的起始行号、列号
mov bl,02H ;bl指定字符显示的属性
call debug_D ;将指定地址、指定长度的数据显示在屏幕指定位置上
mov ax,4c00H ;程序返回
int 21H
debug_D:
;功能：将指定地址、指定长度的数据显示在屏幕指定位置上
;参数：ds:si指向要显示的数据首地址；
; cx指定要显示几个字节；
; dh指定屏幕显示的行号；
; dl指定屏幕显示的列号；
; bl指定字符显示的属性；
;返回：无
push ax ;将寄存器的值压入栈暂存
push si
push dx
debug_D_s:
mov al,ds:[si] ;取当前字节数据
call byte_to_char ;将当前字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
inc si
add dl,3 ;每一个字节的数据，用2个字符及一个空格
loop debug_D_s ;取下一个字节数据
pop dx
pop si
pop ax
ret
byte_to_char: ;功能：将al中数据转为2个十六进制字符形式，存储在ax中
ret
show_char: ;将ax中的2个十六进制字符，显示在屏幕指定位置
ret
code ends
end start
接下来，逐个实现需要用到的子程序。
2.子程序1：将一个字节的数据转为16进制字符形式
下面需要实现的是 byte_to_char 这个子程序，主要功能是将al中一个字节的数据，转为2个十六进制字符，存入ax中。
一个字节的数据，以十六进制表示，就有高、低两位。如“3CH”这个数据，高为是 3，低位是 C。而要分别获取这两个十六进制位也容易做到：将x/16取整，就得到高位数据，而x%16（取余），就得到低位数据。
之后，再将这两个数字分别转为对应的字符。字符0-9对应的ASCII码是30H-39H，而字符A-F对应的ASCII码是41H-46H。
代码如下。
byte_to_char: ;功能：将al中数据转为2个十六进制字符形式，存储在ax中
;参数：al中是待转换的一个byte数据
;返回：ax中是转换后的2个十六进制字符形式数据
push bx ;将寄存器的值压入栈暂存
mov ah,0 ;先用除法获取一个字节数据的高低2个16进制位的数字
mov bl,16
div bl ;byte数据除以16，商在al中，余数在ah中
mov bh,ah ;将低位数字ah送入bh暂存
mov bl,al ;将高位数据送入bl进行转字符的处理
call hex_to_char ;将bl中数据转为一个16进制字符，存在bl中
mov ah,bl ;将处理好的高位字符转入ah
mov bl,bh ;将低位数据送入bl进行转字符的处理
call hex_to_char ;将bl中数据转为一个16进制字符，存在bl中
mov al,bl ;将处理好的低位字符转入al
pop bx
ret
hex_to_char: ;功能：将bl中<16的数据转为一个16进制字符，存入bl中
;参数： bl中的待转为字符的数据，数据<16
;返回：bl中存放转换后的一个16进制字符
cmp bl,0AH ;比较商与10的大小，判断是否小于10
jb smallchar ;如果是<10的数字，就转为对应的0-9字符
add bl,37H ;如果不是，那就转为对应的A-F字符
jmp to_char_ok
smallchar: add bl,30H ;将数字转为对应的0-9字符
to_char_ok:
ret3.子程序2：将2个16进制字符显示在屏幕指定位置
现在，内存中的一个字节的数据，已经转为了2个16进制字符形式，存放在ax中。接下来要实现的是 show_char 子程序，功能就是将ax中存放的2个十六进制字符，显示在屏幕的指定位置。
代码如下。
show_char: ;功能：将ax中的2个十六进制字符，显示在屏幕指定位置
;参数：ax中存放2个十六进制字符
; dh指定屏幕显示的起始行号；
; dl指定屏幕显示的起始列号
; bl指定字符显示的属性；
;返回：无
push ax ;将寄存器的值压入栈暂存
push es
push bx
push cx
push di
push bp
push dx
mov cx,ax ;用cx暂存要显示的字符数据ax
mov bp,bx ;用bp暂存bx中的字符显示属性
mov ax,0B800H ;设置es指向显存段
mov es,ax
mov bx,00A0H ;计算屏幕显示的首地址
mov ax,0
mov al,dh
mul bl
mov dh,0
add ax,dx
add ax,dx
mov di,ax ;di指向屏幕显示的首地址
mov bx,bp ;从bp中取出字符属性字节
mov ax,cx ;从cx中取出待显示的字符ax
mov es:[di],ah ;将高位字符送入显存
inc di
mov es:[di],bl ;将字符属性字节送入显存
inc di
mov es:[di],al ;将低位字符送入显存
inc di
mov es:[di],bl ;将字符属性字节送入显存
pop dx
pop bp
pop di
pop cx
pop bx
pop es
pop ax
ret以上，就实现了在指定地址、屏幕指定位置，显示指定长度的内存数据 的功能。
二、功能优化
1.在行首显示内存地址
以上功能可以显示指定地址的数据，但是还可以进一步优化。
平时使用debug的D命令时，每行的行首会显示当前行的首地址，这样看起来比较方便。
于是就考虑写一个子程序，用于在显示内存数据前，先显示一下段地址和偏移地址。那么就需要将段地址和偏移地址，分别地转成字符，然后再送入显存进行显示。因为转字符、显示字符这两个子程序之前已经写好了，这里可以直接在程序中调用。
子程序代码如下。
show_addr: ;功能：将段地址：偏移地址显示在屏幕指定行的行首
;参数：ds是要显示的段地址
; si是要显示的偏移地址
; dh是指定的屏幕显示行号
; dl是指定的屏幕显示列号
; bl是指定的字符显示属性
;返回：dl是继续显示其它内容的起始列号
push ax ;将寄存器的值压入栈暂存
mov ax,ds ;取ds的高16位
mov al,ah
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,ds ;取ds的低16位
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,3A00H ;显示一个冒号，冒号的ASCII码是3AH
call show_char
add dl,2
mov ax,si ;取si的高16位
mov al,ah
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,si ;取si的低16位
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
add dl,2 ;多显示两个空格
pop ax
ret然后把显示一行数据（包括行首地址和后边的一行数据）的功能封装为一个函数。
代码如下。
show_line: ;功能：在屏幕指定位置，显示指定地址的一行内存数据
;参数：ds:si指向要显示的数据首地址；
; cx指定这一行要显示几个字节；
; dh指定屏幕显示的行号；
; dl指定屏幕显示的列号；
; bl指定字符显示的属性；
;返回：无
push ax ;将寄存器的值压入栈暂存
push si
push dx
call show_addr ;显示行首地址
debug_D_s: ;显示内存数据
mov al,ds:[si] ;取当前字节数据
call byte_to_char ;将当前字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
inc si
add dl,3 ;每一个字节的数据，用2个字符及一个空格
loop debug_D_s ;取下一个字节数据
pop dx
pop si
pop ax
ret2.显示多行数据
以上程序，只能将数据显示在一行中。而debug的D命令，是将数据分行显示的，每行只显示16个字节的数据，便于查看。于是考虑对程序进行优化，实现分行显示的功能。
代码如下。
debug_D:
;功能：将指定地址、指定长度的数据显示在屏幕指定位置上
;参数：ds:si指向要显示的数据首地址；
; cx指定要显示几个字节，<200；
; dh指定屏幕显示的行号；
; dl指定屏幕显示的列号；
; bl指定字符显示的属性；
; bh指定每行显示几个字节的数据
;返回：无
push cx ;将寄存器的值压入栈暂存
push ax
push si
push bx
mov ax,cx
div bh ;商在al中，余数在ah中
mov cx,0
mov cl,al
cmp al,0 ;判断商是否为0
je show_yushu ;如果为0，就去继续判断余数是否为0
s_show_line: ;如果商不为0，那么循环显示每一行的内容
push cx
mov cx,0
mov cl,bh ;每行显示几个内存数据
call show_line ;显示一行的内容
inc dh ;将行号对应增加
mov cx,0 ;将si内存偏移地址对应增加
mov cl,bh
add si,cx
pop cx
loop s_show_line ;下一行
show_yushu:
cmp ah,0 ;判断余数是否为0
je debug_D_ok ;如果为0，那么显示完毕，程序返回
mov cx,0 ;如果不为0，那么就再显示一行
mov cl,ah
call show_line
debug_D_ok:
pop bx
pop si
pop ax
pop cx
ret
3.封装一个默认函数
可以看到，上边这个程序，可以实现既定功能，但是需要指定的参数比较多，使用起来不方便。于是考虑参考java中函数的设计思路，写一个具有默认参数的子程序，把这个功能进一步封装起来。
代码如下。
debug_D_default: ;功能：将指定地址、指定长度的数据显示在屏幕上（参数默认）
;参数：ds:si指向要显示的数据首地址；
; cx指定显示几个字节的数据
;返回：无
push dx
push bx
mov dx,0405H ;dx指定屏幕显示的起始行号、列号
mov bl,02H ;bl指定字符显示的属性
mov bh,08H ;bh指定一行显示几个字节的数据
call debug_D ;将指定地址、指定长度的数据显示在屏幕指定位置上
pop bx
pop dx
ret三、完整代码
assume cs:code,ds:data,ss:stack
data segment
db '1234567890abcdef' ;假定要显示的数据
data ends
stack segment
dw 32 dup(0) ;预留足够的栈空间
stack ends
code segment
start:
mov ax,data ;设置ds指向data段
mov ds,ax
mov ax,stack ;设置ss指向stack段
mov ss,ax
mov sp,4H
mov si,0 ;ds:si指向要显示的首地址
mov cx,20H ;cx指定显示几个字节的数据
call debug_D_default
mov ax,4c00H
int 21H
debug_D_default: ;功能：将指定地址、指定长度的数据显示在屏幕上（参数默认）
;参数：ds:si指向要显示的数据首地址；
; cx指定显示几个字节的数据
;返回：无
push dx
push bx
mov dx,0405H ;dx指定屏幕显示的起始行号、列号
mov bl,02H ;bl指定字符显示的属性
mov bh,08H ;bh指定一行显示几个字节的数据
call debug_D ;将指定地址、指定长度的数据显示在屏幕指定位置上
pop bx
pop dx
ret
debug_D:
;功能：将指定地址、指定长度的数据显示在屏幕指定位置上
;参数：ds:si指向要显示的数据首地址；
; cx指定要显示几个字节，<200；
; dh指定屏幕显示的行号；
; dl指定屏幕显示的列号；
; bl指定字符显示的属性；
; bh指定每行显示几个字节的数据
;返回：无
push cx ;将寄存器的值压入栈暂存
push ax
push si
push bx
mov ax,cx
div bh ;商在al中，余数在ah中
mov cx,0
mov cl,al
cmp al,0 ;判断商是否为0
je show_yushu ;如果为0，就去继续判断余数是否为0
s_show_line: ;如果商不为0，那么循环显示每一行的内容
push cx
mov cx,0
mov cl,bh ;每行显示几个内存数据
call show_line ;显示一行的内容
inc dh ;将行号对应增加
mov cx,0 ;将si内存偏移地址对应增加
mov cl,bh
add si,cx
pop cx
loop s_show_line ;下一行
show_yushu:
cmp ah,0 ;判断余数是否为0
je debug_D_ok ;如果为0，那么显示完毕，程序返回
mov cx,0 ;如果不为0，那么就再显示一行
mov cl,ah
call show_line
debug_D_ok:
pop bx
pop si
pop ax
pop cx
ret
show_line: ;功能：在屏幕指定位置，显示指定地址的一行内存数据
;参数：ds:si指向要显示的数据首地址；
; cx指定这一行要显示几个字节；
; dh指定屏幕显示的行号；
; dl指定屏幕显示的列号；
; bl指定字符显示的属性；
;返回：无
push ax ;将寄存器的值压入栈暂存
push si
push dx
call show_addr ;显示行首地址
debug_D_s: ;显示内存数据
mov al,ds:[si] ;取当前字节数据
call byte_to_char ;将当前字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
inc si
add dl,3 ;每一个字节的数据，用2个字符及一个空格
loop debug_D_s ;取下一个字节数据
pop dx
pop si
pop ax
ret
show_addr: ;功能：将段地址：偏移地址显示在屏幕指定行的行首
;参数：ds是要显示的段地址
; si是要显示的偏移地址
; dh是指定的屏幕显示行号
; dl是指定的屏幕显示列号
; bl是指定的字符显示属性
;返回：dl是继续显示其它内容的起始列号
push ax ;将寄存器的值压入栈暂存
mov ax,ds ;取ds的高16位
mov al,ah
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,ds ;取ds的低16位
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,3A00H ;显示一个冒号，冒号的ASCII码是3AH
call show_char
add dl,2
mov ax,si ;取si的高16位
mov al,ah
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
mov ax,si ;取si的低16位
call byte_to_char ;将al字节转为2个十六进制字符形式，存储在ax中
call show_char ;将ax中的2个十六进制字符，显示在屏幕指定位置
add dl,2
add dl,2 ;多显示两个空格
pop ax
ret
byte_to_char: ;功能：将al中数据转为2个十六进制字符形式，存储在ax中
;参数：al中是待转换的一个byte数据
;返回：ax中是转换后的2个十六进制字符形式数据
push bx ;将寄存器的值压入栈暂存
mov ah,0 ;先用除法获取一个字节数据的高低2个16进制位的数字
mov bl,16
div bl ;byte数据除以16，商在al中，余数在ah中
mov bh,ah ;将低位数字ah送入bh暂存
mov bl,al ;将高位数据送入bl进行转字符的处理
call hex_to_char ;将bl中数据转为一个16进制字符，存在bl中
mov ah,bl ;将处理好的高位字符转入ah
mov bl,bh ;将低位数据送入bl进行转字符的处理
call hex_to_char ;将bl中数据转为一个16进制字符，存在bl中
mov al,bl ;将处理好的低位字符转入al
pop bx
ret
hex_to_char: ;功能：将bl中<16的数据转为一个16进制字符，存入bl中
;参数： bl中的待转为字符的数据，数据<16
;返回：bl中存放转换后的一个16进制字符
cmp bl,0AH ;比较商与10的大小，判断是否小于10
jb smallchar ;如果是<10的数字，就转为对应的0-9字符
add bl,37H ;如果不是，那就转为对应的A-F字符
jmp to_char_ok
smallchar: add bl,30H ;将数字转为对应的0-9字符
to_char_ok:
ret
show_char: ;功能：将ax中的2个十六进制字符，显示在屏幕指定位置
;参数：ax中存放2个十六进制字符
; dh指定屏幕显示的起始行号；
; dl指定屏幕显示的起始列号
; bl指定字符显示的属性；
;返回：无
push ax ;将寄存器的值压入栈暂存
push es
push bx
push cx
push di
push bp
push dx
mov cx,ax ;用cx暂存要显示的字符数据ax
mov bp,bx ;用bp暂存bx中的字符显示属性
mov ax,0B800H ;设置es指向显存段
mov es,ax
mov bx,00A0H ;计算屏幕显示的首地址
mov ax,0
mov al,dh
mul bl
mov dh,0
add ax,dx
add ax,dx
mov di,ax ;di指向屏幕显示的首地址
mov bx,bp ;从bp中取出字符属性字节
mov ax,cx ;从cx中取出待显示的字符ax
mov es:[di],ah ;将高位字符送入显存
inc di
mov es:[di],bl ;将字符属性字节送入显存
inc di
mov es:[di],al ;将低位字符送入显存
inc di
mov es:[di],bl ;将字符属性字节送入显存
pop dx
pop bp
pop di
pop cx
pop bx
pop es
pop ax
ret
code ends
end start
总结
本文介绍了如何手动模拟debug中的D命令，将指定地址、指定长度、指定颜色的内存数据显示在屏幕的指定位置上。通过这个练习，进一步熟悉了汇编语言编程的方法，提高了编程能力。写好的子程序，以后可以随时调用，还可以自定义位置、长度、颜色等参数，很方便。
