资料编号：175 下面是实物功能视频演示：
175-基于Stm32单片机PT100铂电阻温度采集系统
功能讲解：
采用的正点原子STM32F1精英版开发板，4.3寸TFTLCD显示屏，采用MAX31865模块外接PT100传感器，开发板与MAX31865直接采用SPI接口，接口对应的spi1接口（PA4,PA5,PA6,PA7），可以随时采集当前温度，并且显示导LCD屏幕上，该设计中采用了4个IO进行触发，触发一次记录一次当前的温度，最多可以记录30组数据，如果不需要触发可以在程序中注释掉，4个IO触发分别接开发板 PB4 PB5 PB6 PB7，并且还有一个清屏的按钮，采用的PB13，按一次对屏幕进行清屏处理，全套资料齐全：

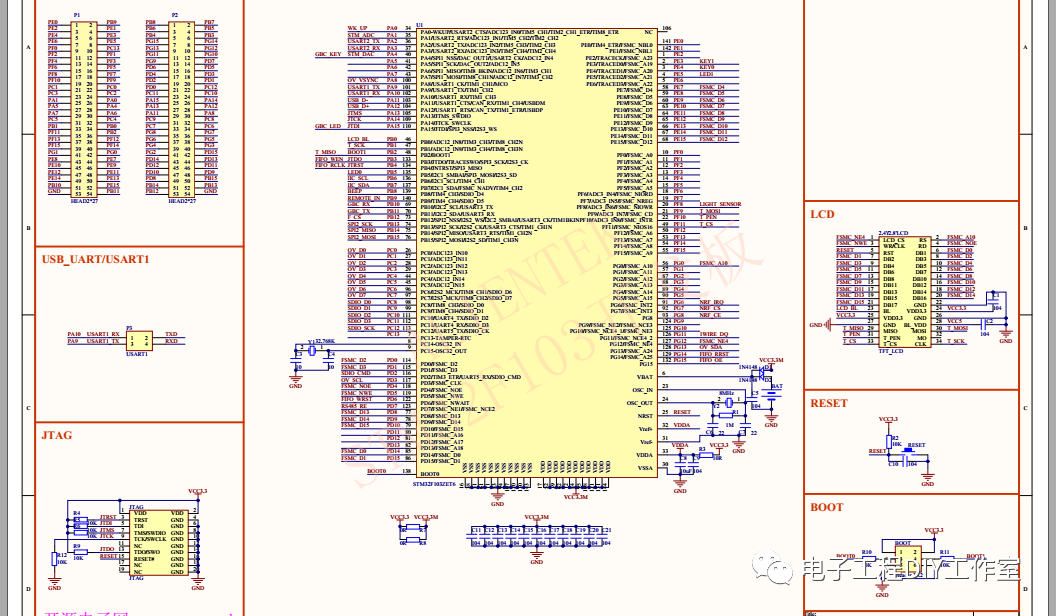

下面是原理图展示：

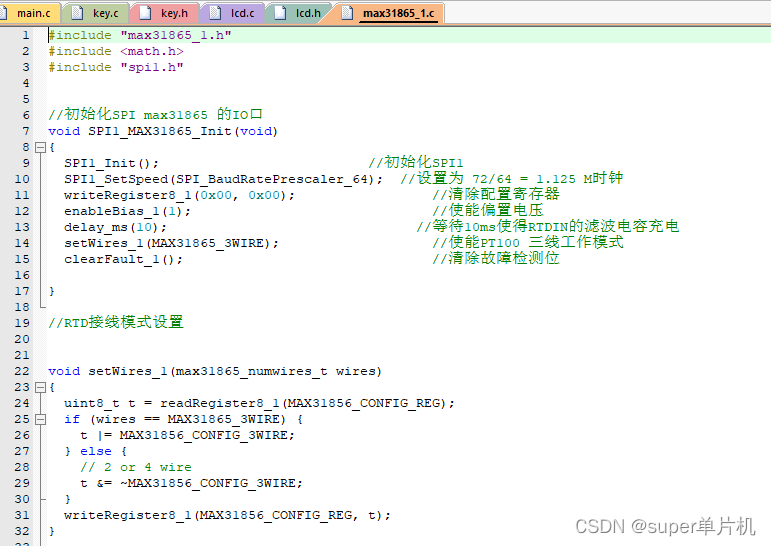

下面是程序展示：
//初始化SPI max31865 的IO口
void SPI1_MAX31865_Init(void)
{
SPI1_Init(); //初始化SPI1
SPI1_SetSpeed(SPI_BaudRatePrescaler_64); //设置为 72/64 = 1.125 M时钟
writeRegister8_1(0x00, 0x00); //清除配置寄存器
enableBias_1(1); //使能偏置电压
delay_ms(10); //等待10ms使得RTDIN的滤波电容充电
setWires_1(MAX31865_3WIRE); //使能PT100 三线工作模式
clearFault_1(); //清除故障检测位
}
//RTD接线模式设置
void setWires_1(max31865_numwires_t wires)
{
uint8_t t = readRegister8_1(MAX31856_CONFIG_REG);
if (wires == MAX31865_3WIRE) {
t |= MAX31856_CONFIG_3WIRE;
} else {
// 2 or 4 wire
t &= ~MAX31856_CONFIG_3WIRE;
}
writeRegister8_1(MAX31856_CONFIG_REG, t);
}
//设置自动转换模式
void autoConvert_1(bool b)
{
uint8_t t = readRegister8_1(MAX31856_CONFIG_REG);
if (b) {
t |= MAX31856_CONFIG_MODEAUTO; // enable autoconvert
} else {
t &= ~MAX31856_CONFIG_MODEAUTO; // disable autoconvert
}
writeRegister8_1(MAX31856_CONFIG_REG, t);
}
//使能偏执电压
void enableBias_1(bool b)
{
uint8_t t = readRegister8_1(MAX31856_CONFIG_REG);
if (b) {
t |= MAX31856_CONFIG_BIAS; // enable bias
} else {
t &= ~MAX31856_CONFIG_BIAS; // disable bias
}
writeRegister8_1(MAX31856_CONFIG_REG, t);
}
资料分享下载链接：
