1 描述

MAX1167/MAX1168为低功耗、多通道、16位逐次逼近型模数转换器(ADC)，具有集成的+4.096V基准电压、1个基准电压缓冲器、一个内部振荡器和自动关断等特点，并带有一个高速SPI™/QSPI™/兼容MICROWIRE™的接口。MAX1167/MAX1168采用单+5V模拟电源工作，且具有独立的数字电源，允许直接与+2.7V至+5.5V的数字逻辑接口。
MAX1167/MAX1168功耗低。采用外部基准电压、工作采样速率为200ksps时，MAX1167/MAX1168的功耗仅为3.6mA (AVDD = DVDD = +5V)。在10ksps时，自动掉电功能将电源电流降到185µA，在更低采样速率下，功耗可低至10µA以下。
MAX1167有一个4通道的模拟输入多路复用器，MAX1168有一个8通道的模拟输入多路复用器。另外，MAX1168具有DSP帧同步输入和输出，它简化了数字信号处理器(DSP)启动的转换。MAX1168包括一个数据位宽选择输入，用于选择8位位宽或16位位宽模式。两个器件都具有扫描模式，可以顺序转换各个通道或连续转换某一个通道。
动态性能及低功耗，结合易于使用和内置基准等特性，使MAX1167/MAX1168尤其适合于控制和数据采集，或其它对功耗和尺寸要求严格的应用。MAX1167采用16引脚QSOP封装，MAX1168采用24引脚QSOP封装。两个器件均保证工作在整个商业级(0°C至+70°C)和扩展工业级(-40°C至+85°C)温度范围。利用MAX1168评估板可对MAX1168进行评估。

2 主要特征

```
 16位分辨率，无误码
```
+5V单电源工作
```
 可调的逻辑电平(+2.7V至+5.25V)
```
```
 输入电压范围：0至VREF
```

 内部(+4.096V)或外置基准(+3.8V至AVDD)

 内部采样/保持，4MHz输入带宽

```
 内部或外部时钟
```

 SPI/QSPI/MICROWIRE兼容的串行接口，MAX1168能够完成DSP启动的转换

 8位位宽或16位位宽数据输出模式(仅MAX1168)

 4通道(MAX1167)或8通道(MAX1168)输入复用器

```
 扫描模式顺序转换多个
```
```
 通道或连续转换单个通道
```
```
 低功耗
```
```
 200ksps时，3.6mA
```
```
 100ksps时，1.85mA
```
```
 10ksps时，185µA
```
```
 0.6µA的完全关断模式
```
```
 小型封装尺寸
```
```
 16引脚QSOP封装(MAX1167)
```
```
 24引脚QSOP封装(MAX1168)
```

3 应用/用途

加速计测量
数据采集系统
工业I/O模块
工业过程控制
电机控制
热电偶测量

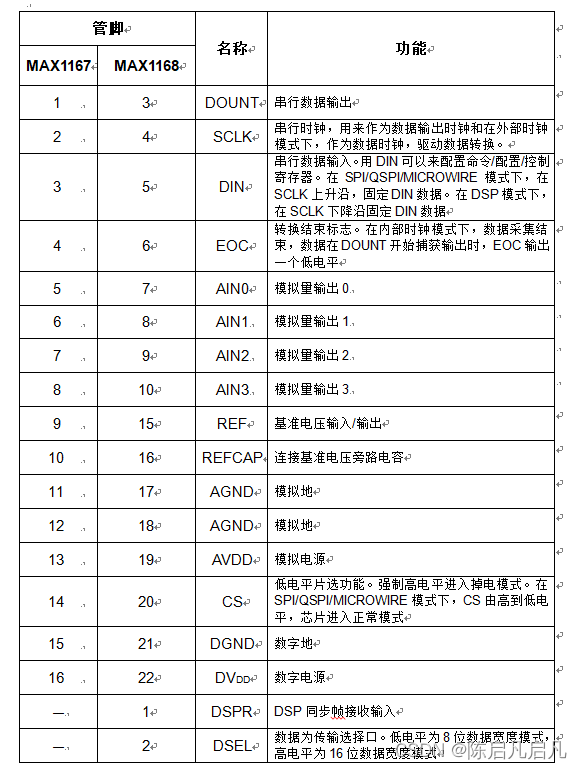

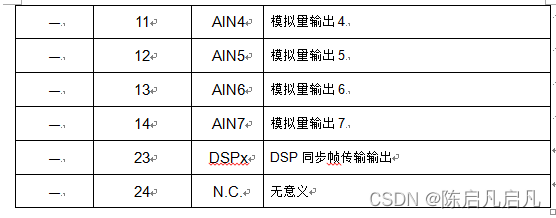

4 管脚定义

在这里插入图片描述

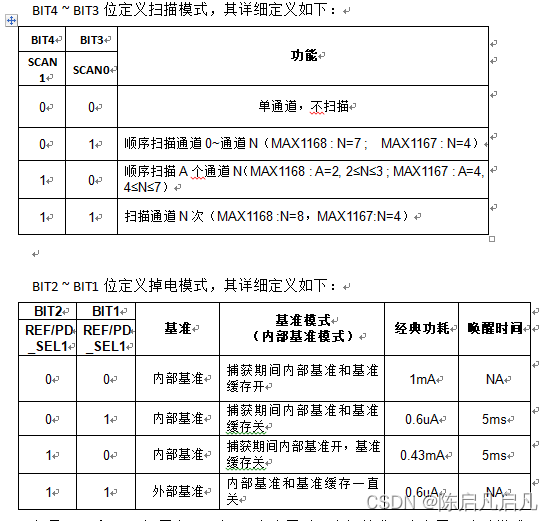

如果bit2和bit1设置为0，当CS高电平时，内部基准一直为开，这种模式有最快的开启时间。
如果bit2=0和bit1=1，则在CS上升沿，内部基准和基准缓存均关闭，这种模式下，功耗最低。在SPI/QSPI模式下，内部基准和基准缓存CS下降沿被唤醒。
如果bit2=1和bit1=0，则在CS上升沿，内部基准一直开，内部缓存关闭。在CS上升沿进入这种模式。在CS下降沿，内部缓存被唤醒。
如果bit2=1和bit1=1，关闭内部基准和内部缓存，以允许连接一个外部基准。使用外部基准时，没有额外的唤醒时间。

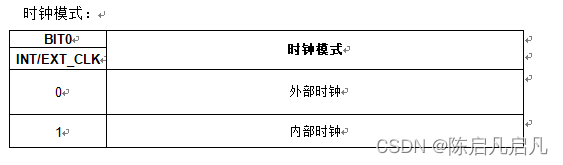

在这里插入图片描述

5.3 操作模式

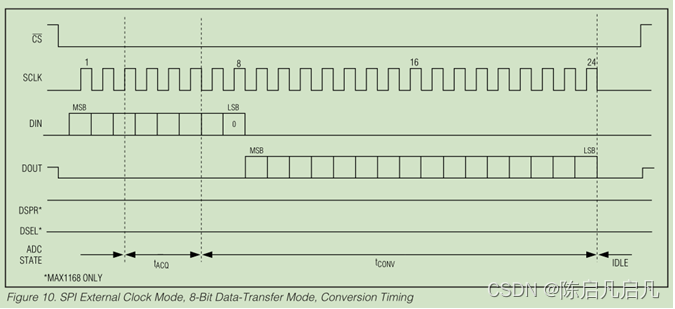

5.3.1 外部时钟8位数据转换模式

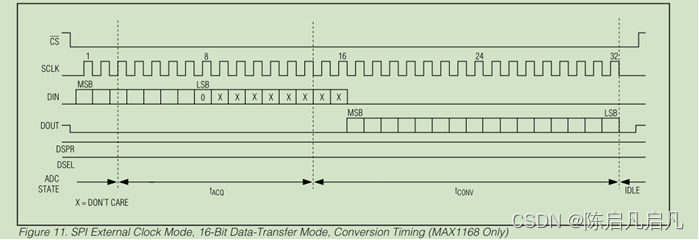

5.3.2 外部时钟，16位数据模式

5.3.3 内部时钟模式8为数据转换模式

在这里插入图片描述
CS下降沿唤醒模拟电路以及允许时钟计时数据。当在4.8MHZ(最大时钟)时钟下运行时，确保时钟占空比在45%~55%之间。在低时钟频率下运行时，确保高、低电平至少有93ns的持续时间。在外部时钟低至125KHZ时，由于采样电容的泄露，会降低采样精度。CS低电平后，Dout由高阻态进入低电平。输入数据在SCLK的上升沿锁定。
在SCLK的第一个上升沿，输入数据开始从Din脚加载到命令/配置/控制寄存器中。在SCLK的第3个上升沿，设备选择相应通道捕获数据，在第8个上升沿，设置和配置完成。在第8个上升沿后125ns，内部时钟被激活。内部时钟开启同时外部时钟关闭，在捕获期间，关闭外部时钟时钟可获得最低的噪声。捕获开始于内部时钟的第2个上升沿，结束于内部时钟的第6个下降沿。转换结果开始有效后，每一位移入内存中，在EOC的下降沿，转换结果有效输出。在EOC的下降沿，内部振荡器和模拟电路关闭。EOC下降沿可作为重启外部时钟的信号。要读取整个转换结果，需要16个时钟。在转换结果全部输出，CS上升沿之前，如果有额外的时钟脉冲，此时，Dout上的值为0。在内部时钟8位数据传输模式下，共需要24个外部时钟和25个内部时钟才能完成采集。
转换结束过，强制CS为高，为了最大吞吐量，在指定的最小间隔时间（t CSW）后，立即拉低CS可使设备进入下一次转换初始化状态。在转换过程中，强制CS为高，会种植转换，并进入掉电模式。在EOC下降沿，重启外部时钟。
转换结束过，强制CS为高，为了最大吞吐量，在指定的最小间隔时间（t CSW）后，立即拉低CS可使设备进入下一次转换初始化状态。在转换过程中，强制CS为高，会种植转换，并进入掉电模式。

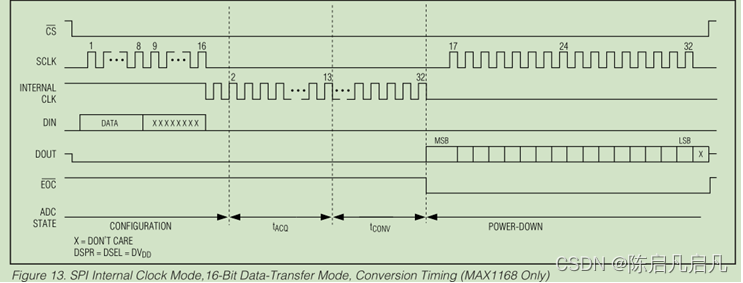

5.3.4 内部时钟，16为数据转换模式

在这里插入图片描述
其与内部时钟，8位数据转换模式相似，不同之处请看图

5.3.5 内部时钟，16位转换模式，扫描模式

在这里插入图片描述

MAX1168扫描模式允许多个通道被连续扫描或者单个通道被扫描8次。仅在内部时钟模式下，可使能扫描模式。
