一、程序功能说明

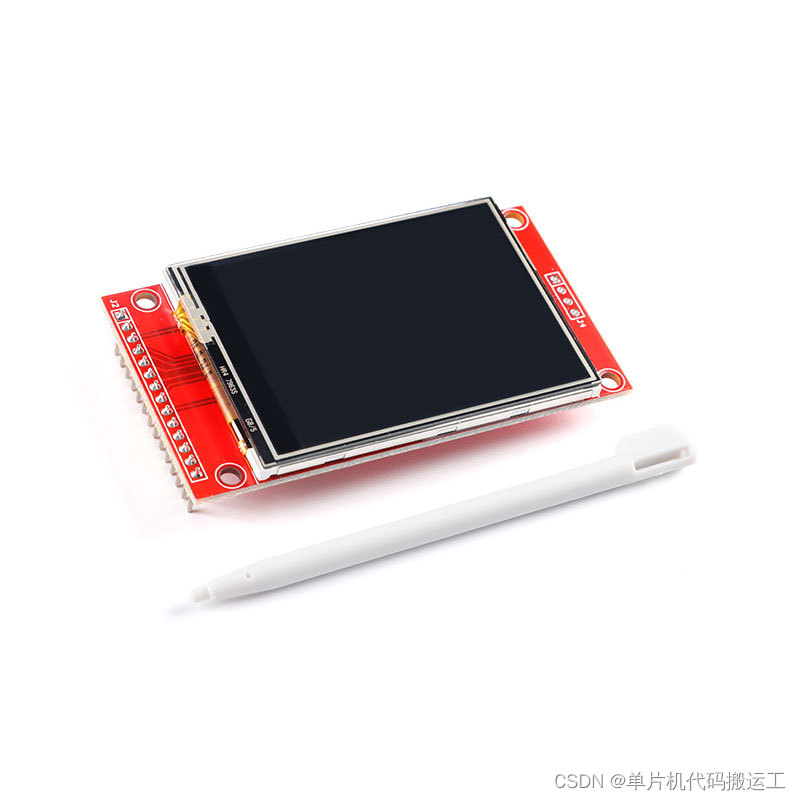

二、基本参数

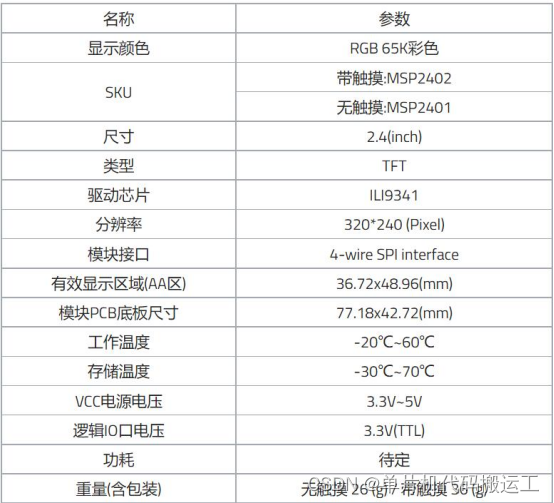

        1、模块参数

        2、模块引脚说明

三、通信协议说明

    SPI

SPI写数据 A0(D/C)选择写数据或者写命令 高电平：寄存器，低电平：数据，CS位片选，低电平有效，详细可参考手册

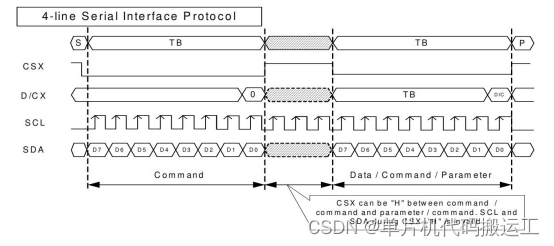

写时序:

         代码:

void  SPIv_WriteData(uint8_t Data)
{
	unsigned char i=0;
	for(i=8;i>0;i--)
	{
	  if(Data&0x80)
	  TFT_SDA_H; //输出数据
      else TFT_SDA_L;

      TFT_SCL_L;
      TFT_SCL_H;
      Data<<=1;
	}
}

四、部分代码说明

        1、接线说明

                需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

        1.1、STC12C5A60S2+2.4寸TFT（ILI9341）

// TFTLCD部分引脚定义
sbit TFT_LED       =P1^0;//接模块BL引脚，背光可以采用IO控制或者PWM控制，也可以直接接到高电平常亮BLE
sbit TFT_SCL       =P1^1;//接模块CLK引脚,SCL,SCK
sbit TFT_SDA       =P1^2;//接模块DIN/MOSI引脚，_SDA
sbit TFT_A0        =P1^3;//接模块D/C引脚，AO  RS
sbit TFT_RESET     =P1^4;//接模块RST引脚，_RES  RESET
sbit TFT_CS        =P1^5;//接模块CE引脚，_CS

// TFT触摸部分引脚定义
sbit TP_PEN_R       =P2^0;//接模块BL引脚，背光可以采用IO控制或者PWM控制，也可直接接到高电平常亮BLE
sbit TP_DOUT_R      =P2^1;//接模块CLK引脚,SCL,SCK
sbit TP_TDIN        =P2^2;//接模块DIN/MOSI引脚，SDA
sbit TP_TCS         =P2^3;//接模块D/C引脚，AO  RS
sbit TP_TCLK        =P2^4;//接模块RST引脚，RES  RESET

 1.2、STM32F103C8T6+2.4寸TFT（ILI9341）

// TFTLCD部分引脚定义
#define       OLED_LED_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       OLED_LED_CLK                  RCC_APB2Periph_GPIOA
#define       OLED_LED_PORT                 GPIOA
#define       OLED_LED_PIN                  GPIO_Pin_0

//SCL//DO
#define       OLED_SCL_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       OLED_SCL_CLK                RCC_APB2Periph_GPIOA
#define       OLED_SCL_PORT               GPIOA
#define       OLED_SCL_PIN                GPIO_Pin_1

//SDA//DI
#define       OLED_SDA_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       OLED_SDA_CLK                RCC_APB2Periph_GPIOA
#define       OLED_SDA_PORT               GPIOA
#define       OLED_SDA_PIN                GPIO_Pin_2

//DC引脚 /A0
#define       OLED_A0_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       OLED_A0_CLK                  RCC_APB2Periph_GPIOA
#define       OLED_A0_PORT                 GPIOA
#define       OLED_A0_PIN                  GPIO_Pin_3

//RES引脚
#define       OLED_RES_APBxClock_CMD       RCC_APB2PeriphClockCmd
#define       OLED_RES_CLK                 RCC_APB2Periph_GPIOA
#define       OLED_RES_PORT                GPIOA
#define       OLED_RES_PIN                 GPIO_Pin_4


//CS(NSS)引脚
#define       OLED_CS_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       OLED_CS_CLK                  RCC_APB2Periph_GPIOA
#define       OLED_CS_PORT                 GPIOA
#define       OLED_CS_PIN                  GPIO_Pin_5
// TFT触摸部分引脚定义
//PEN引脚
#define       TP_PEN_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       TP_PEN_CLK                  RCC_APB2Periph_GPIOB
#define       TP_PEN_PORT                 GPIOB
#define       TP_PEN_PIN                  GPIO_Pin_5

//DOUT//DO
#define       TP_DOUT_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       TP_DOUT_CLK                RCC_APB2Periph_GPIOB
#define       TP_DOUT_PORT               GPIOB
#define       TP_DOUT_PIN                GPIO_Pin_6

//TDIN//DI
#define       TP_TDIN_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       TP_TDIN_CLK                RCC_APB2Periph_GPIOB
#define       TP_TDIN_PORT               GPIOB
#define       TP_TDIN_PIN                GPIO_Pin_7

//TCS
#define       TP_TCS_APBxClock_CMD       RCC_APB2PeriphClockCmd
#define       TP_TCS_CLK                 RCC_APB2Periph_GPIOB
#define       TP_TCS_PORT                GPIOB
#define       TP_TCS_PIN                 GPIO_Pin_8

// TCLK
#define       TP_TCLK_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       TP_TCLK_CLK                RCC_APB2Periph_GPIOB
#define       TP_TCLK_PORT               GPIOB
#define       TP_TCLK_PIN                GPIO_Pin_9

五、相关资料链接

1. STC89C52RC程序下载 直戳跳转（同STC12C5A60S2）
2. STM32F103C8T6程序下载
   1. 串口下载                直戳跳转
   2. ST-LINK下载             直戳跳转
   3. J-LINK下载              直戳跳转
   4. DAP-LINK下载            直戳跳转

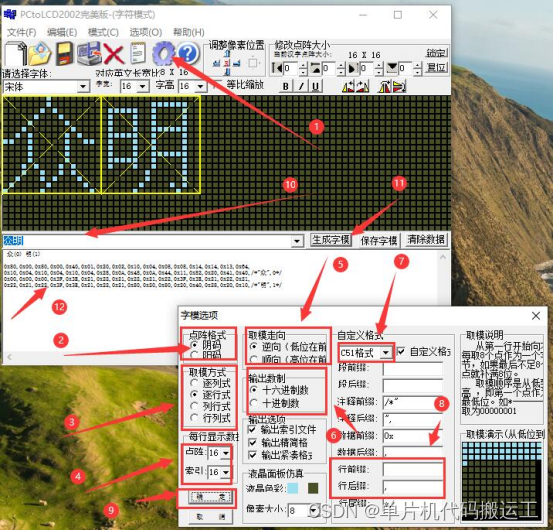

      3.字符软件提取

               字模软件(PCtoLCD2013)

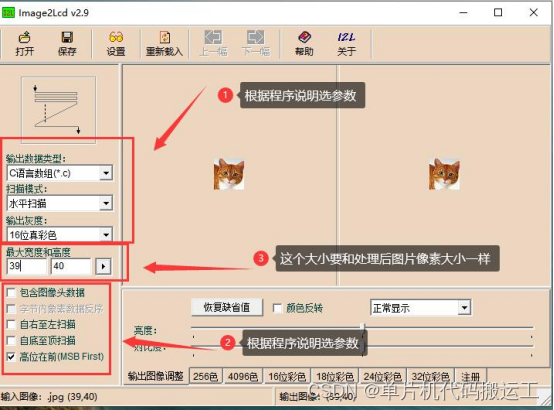

     4.图片提取

               彩图提取软件 Image2Lcd

六、字符图片提取格式

文字格式:共阴——逐行式——逆向——C51——行前后缀括号去掉

七、图片提取

//水平扫描-16位真彩色-不包含图像头数据-高位在前

八、视频效果展示与程序资料获取

        视频连接    直戳跳转

        资料获取   直戳跳转

 九、项目所有材料清单

STC12C5A60S2驱动方案	图片	STM32F103C8T6驱动方案	图片	备注 K_A03_005
STC12C5A60S2系统板X1		STM32F103C8T6系统板X1		1、STM32系统板两根Micro USB线一根用于J-LINK下载器，另一根用于给系统板供电 2、杜邦线建议不用太长的
2.4寸TFT （ILI9341）X1		2.4寸TFT （ILI9341）X1
Micro USB线X1		Micro USB线X2
母母杜邦线X8根		母母杜邦线X8根
		J-LINK下载器

十、注意事项

1. VCC GND请勿接反，接反易烧
2. 显示异常时，排除接线接触不良
3. 同程序换其他同类屏幕后需要按单片机复位才会正常显示
4. 下载后显示多出一些杂点的时候可以重新上电复位下
5. 背光可IO口控制也可直接接3.3V

 十一、接线表格
