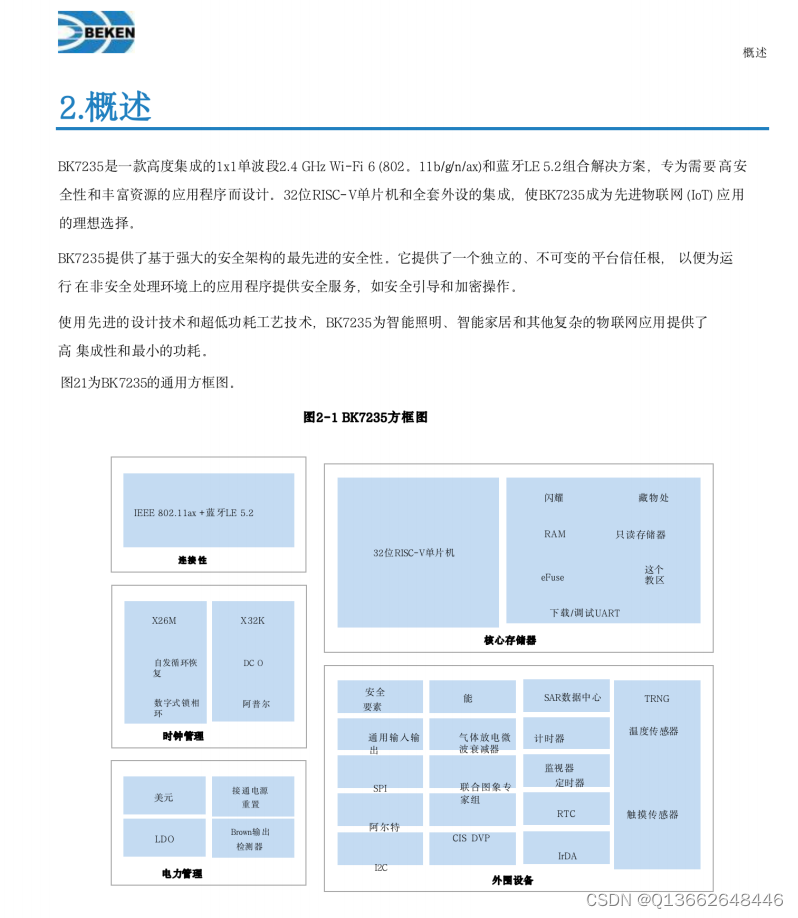

BK7235是一款高度集成的1x1单波段2.4 GHz Wi-Fi 6 (802。11b/g/n/ax)和蓝牙LE 5.2组合解决方案，专为需要 高安全性和丰富资源的应用程序而设计。32位RISC-V单片机和全套外设的集成，使BK7235成为先进物联网（IoT） 应用的理想选择。 BK7235提供了基于强大的安全架构的最先进的安全性。它提供了一个独立的、不可变的平台信任根，以便为运行 在非安全处理环境上的应用程序提供安全服务，如安全引导和加密操作。 使用先进的设计技术和超低功耗工艺技术，BK7235为智能照明、智能家居和其他复杂的物联网应用提供了高 集成性和最小的功耗。 图21为BK7235的通用方框图。
4.1操作模式-
BK7235支持除主动模式外的四种低功率模式，即关机模式、深度睡眠模式、低压待机模式和正常待机模式，其 中关机模式的功耗最低。 关闭模式-在此模式下，所有电路都被关闭。CEN引脚上的高水平将把系统带到激活模式。 深度睡眠模式-在此模式下，除GPIO外，所有电路都断电，并始终保持逻辑。任何GPIO边缘过渡或AON计时器超时事 件都可以再次启动系统。
保留寄存器可以在此模式下保持其内容。 低压待机模式——在这种模式下，单片机和所有数字逻辑停止它们的时钟，它们的电源降低到更低的保留电压 ，因此电流可以更低。在此模式下，只有GPIOs和RTC定时器可以在正常电压下恢复系统到激活模式。 正常待机模式-在此模式下，单片机停止运行，所有外围设备中断都可以恢复单片机。活动模式-单片机活 动且所有外设都可用的正常工作模式。
特性-
Wi-Fi
IEEE 802.11b/g/n/ax 1x1兼容
20/40 MHz信道带宽为2.4 GHz
支持下行多用户多输入多输出（DL MU-MIMO）
支持上行正交频分多址接入（UL OFDMA）
支持单个目标唤醒时间（iTWT）
TX和RX低密度奇偶校验（LDPC）支持扩展范围
WPA/WPA2/WPA3-对增强安全性的个人支持
工作模式：STA、AP、直接工作
并发AP + STA
集成的BT/WLAN共存（PTA）
TX功率最高可达+18 dBm
RX灵敏度-99 dBm
蓝牙
蓝牙低能耗5.2兼容
支持低能量（LE）1 Mbps，2 Mbps，和长距离（125 kbps和500 kbps）
《沙桂巴布广告扩展》
核心和内存
32位RISC-V单片机，频率高达320 MHz：
-具有双精度浮点单元（FPU）
- 32K ITCM + 32K DTCM + 64K ICache + 16K DCache
-包括一个内存保护单元（MPU）
-支持DSP指令
EEMBC EEMBC®评分： 3.57 EEMBC/兆赫
4 MB SiP闪存
可选的SiP PSRAM： 4 MB或无
512 KB共享SRAM
沙痂64 KB ROM
Subab32字节电子保险丝
• 8 Kbit OTP
UART以供下载和调试
保护措施
隔离的安全元素和硬件加密技术
沙痂安全靴
唯一的ID和安全的存储空间
安全的更新和反回滚
生命周期管理，如安全调试
沙痂闪存加密
加密硬件加速：
-加密加速器： DES，AES128/192/256，ChaCha20128/256，SM4128
-公钥加速器：ECDSA-P256/P384、RSA-2048/3072、SM2
-关联值：SHA-224/256、SHA-384/512、HMAC、Poly1305、SM3-512
-真随机数生成器（TRNG）
时钟管理
外部振荡器： 26 MHz晶体振荡器（X26M），32.768 kHz晶体振荡器（X32K）
内部振荡器： 32 kHz环形振荡器（ROSC），26 ~ 240 MHz数控振荡器（DCO）
• 320/480MHz PLL (DPLL)
Subarak音频PLL（APLL）
电力管理
• 2.7至5.0 V VBAT电源
片上电源复位（POR）和棕色探测器（BOD）
嵌入式降压（DC-DC）转换器和LDO调节器
Subark低功耗：
-活动模式RX： 63 mA
-活动模式TX： 250 mA
-低压待机模式：150 μA
-深度睡眠模式： 15 μA
-关机模式：2.0 μA
详细请见规格书-开发资料及工具
