- 连接设备
- 工具准备

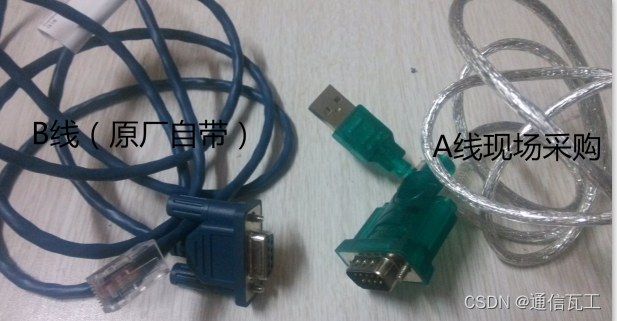

- A线：U口转串口（9针）一条，
安装驱动（win7的话，找一个可以联网的环境，让它自动联网更新）
- B线：网口转串口（9孔）一条（一定使用原厂自带的）
- CRT软件（原有调SMC的4.0版本就OK）
- POE设备及电源线
- 1.25光模块X2，双方头尾纤一条
- 连接过程

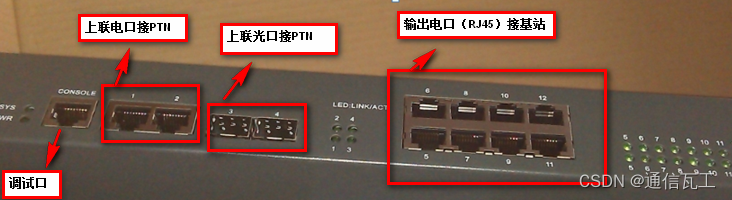

- POE的调试口连B线网口，B线串口（9孔）接A线串口（9针），A线U口连电脑
- 1.25光模块插POE第3口，连双方头尾纤到PTN设备（提前通知PTN督导加好数据）
- 第一台SMC设备连5口，第二台SMC设备连6口，依次向下排
- POE加电后3-5秒后SYS灯慢闪，POW灯长亮
- 连接调试

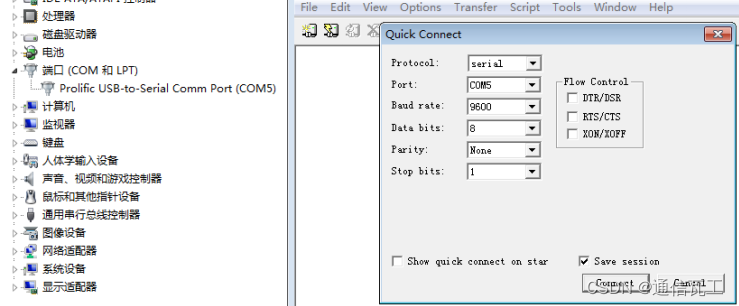

- 我的电脑-属性-串口设置-看自己的串口是几；然后打开CRT进行连接设置
点击Connect,接入
- 参数配置（现场配置两个SMC，vlan分别为1523,1524）
总体来说就是配置3个（一个光口，2个SCM电口）端口,都改为trunk模式，并添加VLAN。
下面打印消息中标黄的为需要手动输入的命令，标绿的为查询结果
- 输入账号密码
Username: admin
Password:（输入admin由于不显示，请输入的时候注意不要输入错误）
- 敲入两条命令进入CONFIG模式
Switch>enab
Switch#Jan 1 01:12:33 User admin enter privilege mode from console 0, level = 15
Switch#
Switch#config
Switch_config#
- 配置光口
Switch_config#int g0/3（进入3口-光口）
Switch_config_g0/3#switchport mode trunk（修改这个口为trunk模式）
Switch_config_g0/3#switchport trunk vlan-allowed 1,1523,1524（允许这个口通过的VLAN）
Switch_config_g0/3#speed 1000（配置端口速率为强制千兆）沟通本溪地市PTN督导后得知，传输设备端口支持自适应，所以这条命令不用下发，略过即可。
Switch_config_g0/3#exit（退出端口）
Switch_config#vlan 1523,1524（创建这两个VLAN）
Creating VLAN(s),please wait...
OK!
- 配置电口（用于连接SMC）
Switch_config#int g0/5（进入端口5）
Switch_config_g0/5#switchport mode trunk（修改5口为trunk模式）
Switch_config_g0/5#switchport trunk vlan-allowed 1,1523（允许5口通过的Vlan）
Switch_config_g0/5#exit（退出5口）
Switch_config#int g0/6（进入端口6）
Switch_config_g0/6#switchport mode trunk（修改6口为trunk模式）
Switch_config_g0/6#switchport trunk vlan-allowed 1,1524（允许6口通过的Vlan）
Switch_config_g0/6#exit（退出6口）
- 检查配置结果
Switch_config#show run（查看配置信息）
Building configuration...
Current configuration:
!
!version 2.1.1A build 13295
service timestamps log date
service timestamps debug date
!
!
!
!
!
!
!
spanning-tree mode rstp
!
!
!
!
!
!
!
!
!
!
!
aaa authentication login default local
aaa authentication enable default none
aaa authorization exec default local
! （敲入show run命令后，就打印到这里，前面显示more-，想看后面的打印信息需要继续敲回车）
username admin password 0 admin
!
!
!
interface GigaEthernet0/1
switchport mode trunk
!
interface GigaEthernet0/2
!
interface GigaEthernet0/3
switchport trunk vlan-allowed 1,1523-1524（已经创建的Vlan）
switchport mode trunk（端口模式为trunk）
!
interface GigaEthernet0/4
!
interface GigaEthernet0/5
switchport trunk vlan-allowed 1,1523
switchport mode trunk
!
interface GigaEthernet0/6
switchport trunk vlan-allowed 1,1524
switchport mode trunk
!
interface GigaEthernet0/7
!
interface GigaEthernet0/8
!
interface GigaEthernet0/9
!
interface GigaEthernet0/10
!
interface GigaEthernet0/11
!
interface GigaEthernet0/12
!
interface VLAN1
ip address 192.168.0.1 255.255.255.0（POE自身IP地址）
!
!
!
vlan 1,1523-1524
!
!
!
!
!
!
ip http language chinese
ip http server
!
!
!
!
!
Switch_config#
Switch_config#
Switch_config#
Switch_config#show port（查看端口信息）
switch port:
port 1: rx:0 tx:0 | port 2: rx:0 tx:0
port 3: rx:4608 tx:3021 | port 4: rx:0 tx:0
port 5: rx:2083 tx:3403 | port 6: rx:982 tx:1833
port 7: rx:0 tx:0 | port 8: rx:0 tx:0
port 9: rx:0 tx:0 | port10: rx:0 tx:0
port11: rx:0 tx:0 | port12: rx:0 tx:0
（查看端口数据流量，有收发数据就OK，每次刷新数据都会累加）
Switch_config#
- 保存结果
Switch_config#wr
Saving current configuration...
OK!
（最好等SMC都起来，并测试正常的情况下，下发保存命令。1.如果命令下发前检查发现参数错误，可以重启POE设备进行重新配置，重启前的设置都不生效。2.测试结果都OK的情况下，下发这条命令进行保存，即使重启也会保留设置）
- 注意事项：
- 使用CRT软件连接POE设备后，敲几下回车，会提示输入账号（账号，密码统一为admin）
- 配置POE的时候尽量不连接传输线和SMC的网线，这样操作界面会“干净”一些
- 一定注意使用厂家原装的数据线否则无法接入
- 遇到问题的检测方法

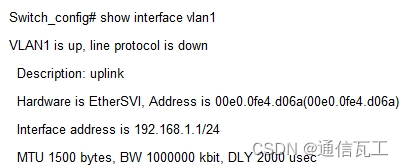

使用show命令查看端口或者VLAN状态：

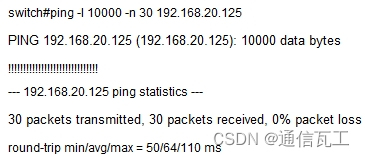

在测试主机和网络的连通性是我们可以正常的使用ping
使用traceroute探测路由
使用show int 查看端口详情，看每个端口配置及是否存在丢包或者端口故障
Switch#config
Switch_config#show int
GigaEthernet0/1 is down, line protocol is down（1网口没配数据，没有物理连接，所以DOWN）
Ifindex is 1, unique port number is 1
Hardware is Giga-TX, address is 00e0.0fe5.fa5b (bia 00e0.0fe5.fa5b)
MTU 1500 bytes, BW 1000000 kbit, DLY 10 usec
Encapsulation ARPA
Auto-duplex, Auto-speed, Flow-Control Off
5 minutes input rate 0 bits/sec, 0 packets/sec
5 minutes output rate 0 bits/sec, 0 packets/sec
Received 0 packets, 0 bytes
0 broadcasts, 0 multicasts
0 discard, 0 error, 0 PAUSE
0 align, 0 FCS, 0 symbol
0 jabber, 0 oversize, 0 undersize
0 carriersense, 0 collision, 0 fragment
0 L3 packets, 0 discards, 0 Header errors
Transmited 0 packets, 0 bytes
0 broadcasts, 0 multicasts
0 discard, 0 error, 0 PAUSE
0 sqettest, 0 deferred, 0 oversize
0 single, 0 multiple, 0 excessive, 0 late
0 L3 forwards
GigaEthernet0/2 is down, line protocol is down
Ifindex is 2, unique port number is 2
Hardware is Giga-TX, address is 00e0.0fe5.fa5c (bia 00e0.0fe5.fa5c)
MTU 1500 bytes, BW 1000000 kbit, DLY 10 usec
Encapsulation ARPA
Auto-duplex, Auto-speed, Flow-Control Off
5 minutes input rate 0 bits/sec, 0 packets/sec
5 minutes output rate 0 bits/sec, 0 packets/sec
Received 0 packets, 0 bytes
0 broadcasts, 0 multicasts
0 discard, 0 error, 0 PAUSE
0 align, 0 FCS, 0 symbol
0 jabber, 0 oversize, 0 undersize
0 carriersense, 0 collision, 0 fragment
0 L3 packets, 0 discards, 0 Header errors
Transmited 0 packets, 0 bytes
0 broadcasts, 0 multicasts
0 discard, 0 error, 0 PAUSE
0 sqettest, 0 deferred, 0 oversize
0 single, 0 multiple, 0 excessive, 0 late
0 L3 forwards
GigaEthernet0/3 is up, line protocol is up（与PTN光口相连，并建立成功，UP）
Ifindex is 3, unique port number is 3
Hardware is Giga-FX, address is 00e0.0fe5.fa5d (bia 00e0.0fe5.fa5d)
MTU 1500 bytes, BW 1000000 kbit, DLY 10 usec
Encapsulation ARPA
Full-duplex, Auto-Speed(1000Mb/s), Flow-Control Off（自适应千兆口，不限速）
5 minutes input rate 12594 bits/sec, 13 packets/sec（5分钟内，平均速率，收）
5 minutes output rate 5762 bits/sec, 9 packets/sec（5分钟内，平均速率，发）
Received 2276820 packets, 2952528229 bytes（总收发包）
0 broadcasts, 409 multicasts
2812 discard, 0 error, 0 PAUSE（discard=丢弃包，多次刷新查看该值是否增长，不增长的话则认为这个值是初始插光纤的时候产生的，否则就存在丢包，会影响速率）
0 align, 0 FCS, 0 symbol
0 jabber, 0 oversize, 0 undersize
0 carriersense, 0 collision, 0 fragment
0 L3 packets, 0 discards, 0 Header errors
Transmited 730316 packets, 78670607 bytes
3515 broadcasts, 5962 multicasts
6 discard, 0 error, 0 PAUSE
0 sqettest, 0 deferred, 0 oversize
0 single, 0 multiple, 0 excessive, 0 late
0 L3 forwards
GigaEthernet0/4 is down, line protocol is down
