H3C BGP路由控制实验

发布于:2022-11-09 ⋅ 阅读:(9) ⋅ 点赞:(0) ⋅ 评论:(0)

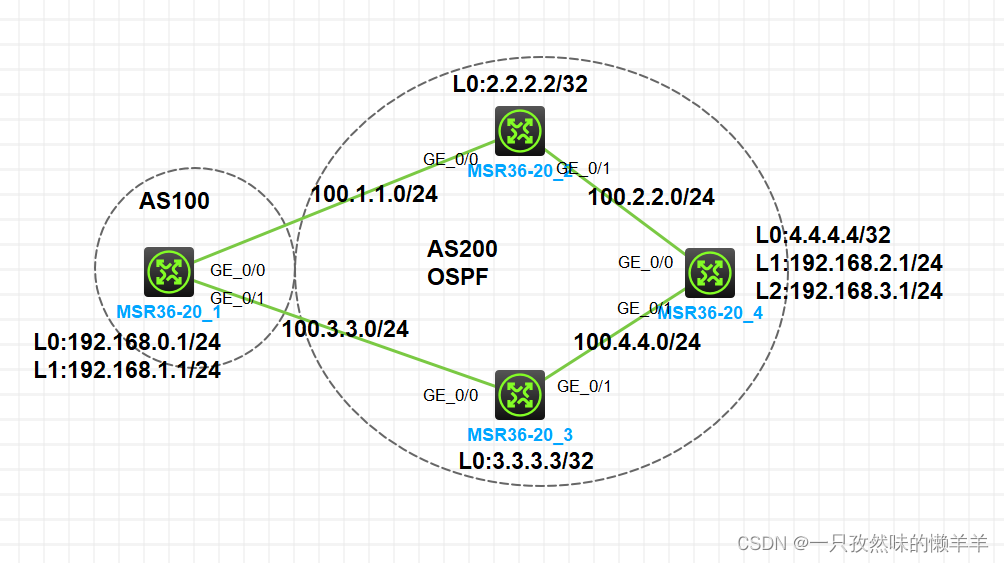

一、实验拓扑

注:如无特别说明,描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备,R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,IP 地址的主机位为其设备编号,如 R3 的 g0/0 接口若在 192.168.1.0/24 网段,则其 IP 地址为 192.168.1.3/24,以此类推

二、实验需求

  1. 按照需求配置 IP 地址,R1 和 R4 配置环回口模拟业务网段,R2 和 R3 配置 Loopback0 口地址作为 OSPF 的 Router-id 和 IBGP 邻居地址
  2. AS 200 内部配置 OSPF,仅用于实现 BGP 的 TCP 可达,不允许宣告业务网段
  3. 配置 BGP,R1 和 R2/R3 建立 EBGP 邻居,R4 和 R2/R3 建立 IBGP 邻居,R1 和 R4 分别把业务网段宣告进 BGP
  4. 通过修改 MED 使 R1 到达 192.168.2.0/24 网段的路由经过 R3
  5. 通过修改 Preferred-value 属性,使 R4 到达 192.168.0.0/24 网段的路由经过 R3
  6. 通过修改 AS_path 属性,使 R1 到达 192.168.3.0/24 网段的路由经过 R3
  7. 通过修改 Local-pref 属性,使 R4 到达 192.168.1.0/24 网段的路由经过 R3

三、实验解法

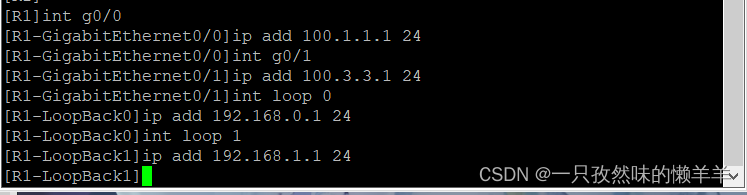

1.配置IP地址以及环回口

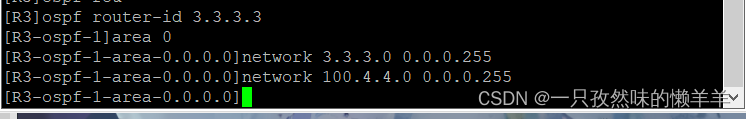

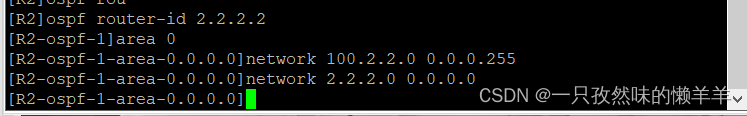

 2.配置ospf并指定router-id

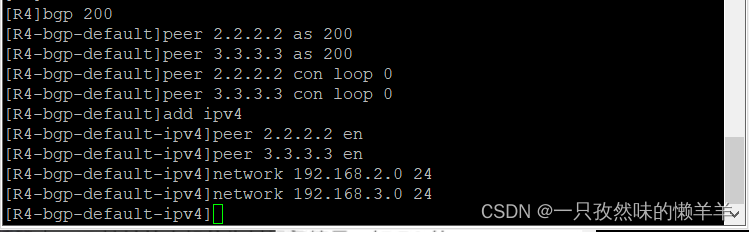

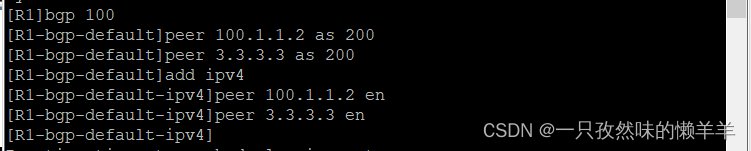

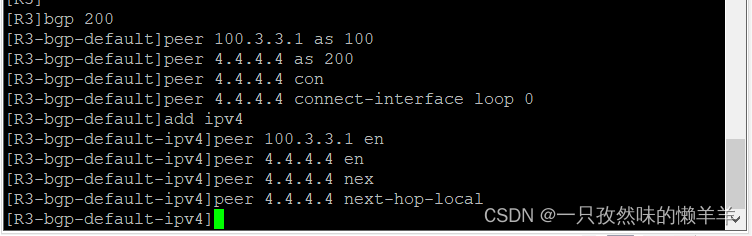

3.配置BGP





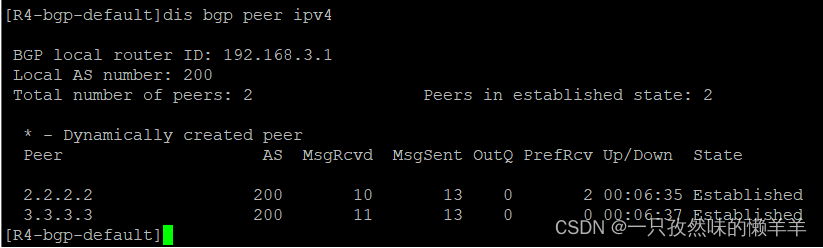

成功后显示为:

4.通过修改 MED 使 R1 到达 192.168.2.0/24 网段的路由经过 R3

 分析:按照 BGP 选路规则,在其他属性都一致的情况下,路由器优选 IP 地址最小的邻居发布的路由,R1 到达 192.168.2.0/24 网段的路由会优选 R2
  这里要求通过修改 MED 使 R1 优选 R3。MED 类似 IGP 中的 Cost,越小越优先,由 network 命令产生的 BGP 路由默认 MED 为 0。把 R2 传递至 R1 的该网段路由 MED 改大即可实现效果


步骤 1:在 R2 上创建 ACL 抓取 192.168.2.0/24 网段路由

注意:如果192.168.3.0下一跳少了100.1.1.2是因为没有空结点放行

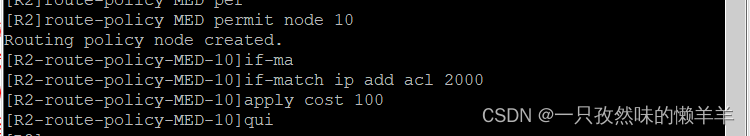

步骤 2:在 R2 上创建路由策略,匹配上一步创建的 ACL,修改 MED 为 100,并创建空节点用于放行其他路由

步骤 3:在 R2 上对 R1 的 EBGP 邻居中调用上一步创建的路由策略,应用方向为出方向

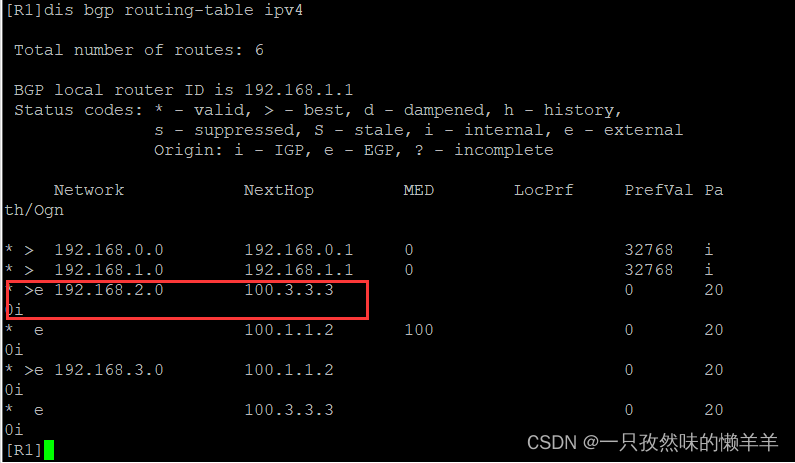

效果测试:在 R1 上查看 BGP 路由表,发现到达 192.168.2.0/24 网段的路由已经变为选择 R3

5.通过修改 Preferred-value 属性,使 R4 到达 192.168.0.0/24 网段的路由经过 R3

分析:按照 BGP 选路规则,在其他属性都一致的情况下,路由器优选 IP 地址最小的邻居发布的路由,R4 到达 192.168.0.0/24 网段的路由会优选 R2
  这里要求通过修改 Preferred-value 使 R4 优选 R3。Preferred-value 是私有属性,越大越优先,默认 Preferred-value 为 0。把 R4 从 R3 学习的该网段路由 Preferred-value 改大即可实现效果

步骤 1:在 R4 上创建 ACL 抓取 192.168.0.0/24 网段路由

步骤 2:在 R4 上创建路由策略,匹配上一步创建的 ACL,修改 Preferred-value 为 200,并创建空节点用于放行其他路由

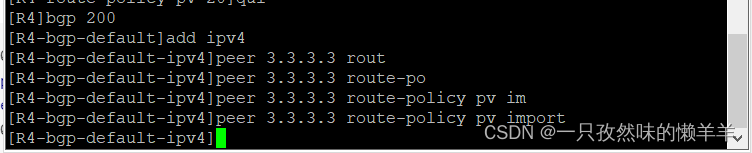

步骤 3:在 R4 上对 R3 的 EBGP 邻居中调用上一步创建的路由策略,应用方向为入方向

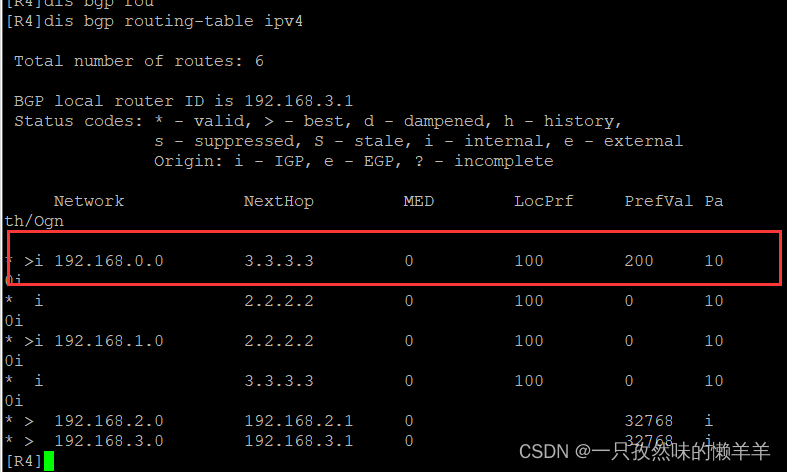

效果测试:在 R4 上查看 BGP 路由表,发现到达 192.168.0.0/24 网段的路由已经变为选择 R3

6.通过修改 AS_path 属性,使 R1 到达 192.168.3.0/24 网段的路由经过 R3

分析:按照 BGP 选路规则,在其他属性都一致的情况下,路由器优选 IP 地址最小的邻居发布的路由,R1 到达 192.168.3.0/24 网段的路由会优选 R2
  这里要求通过修改 AS_path 使 R1 优选 R3。AS_path 属性用于描述该路由传递所经过的 AS 路径,越短越优先,R1 收到的该网段路由从 AS 200 始发,然后进入本 AS,所以 AS_path 属性为 100。把 R1 从 R2 学习的该网段路由 AS_path 改长即可实现效果

步骤 1:在 R1 上创建 ACL 抓取 192.168.3.0/24 网段路由

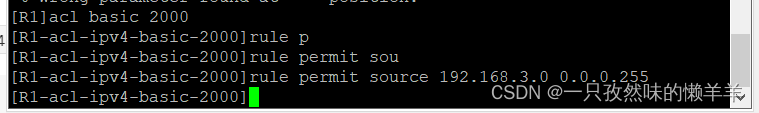

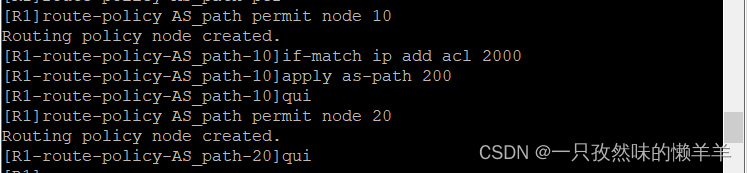

步骤 2:在 R1 上创建路由策略,匹配上一步创建的 ACL,添加 200 到 AS_path,并创建空节点用于放行其他路由

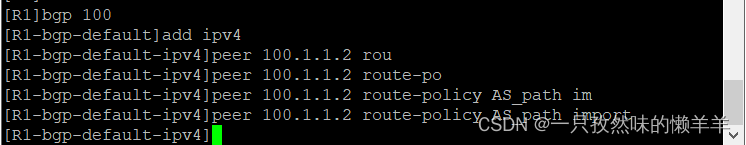

步骤 3:在 R2 上对 R1 的 EBGP 邻居中调用上一步创建的路由策略,应用方向为入方向

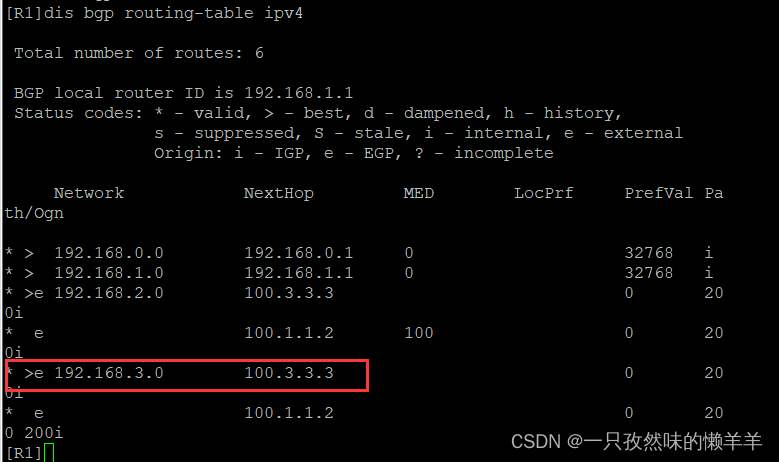

效果测试:在 R1 上查看 BGP 路由表,发现到达 192.168.3.0/24 网段的路由已经变为选择 R3

7.通过修改 Local-pref 属性,使 R4 到达 192.168.1.0/24 网段的路由经过 R3

分析:按照 BGP 选路规则,在其他属性都一致的情况下,路由器优选 IP 地址最小的邻居发布的路由,R4 到达 192.168.1.0/24 网段的路由会优选 R2
  这里要求通过修改 Local-pref 使 R4 优选 R3。Local-pref 越大越优先,默认值为 100。把 R3 向 R4 发布的该网段路由 Local-pref 改大即可实现效果

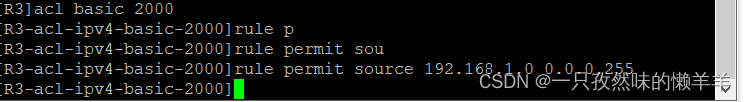

步骤 1:在 R3 上创建 ACL 抓取 192.168.1.0/24 网段路由

步骤 2:在 R1 上创建路由策略,匹配上一步创建的 ACL,修改 Local-pref 为 150,并创建空节点用于放行其他路由

步骤 3:在 R3 上对 R4 的 EBGP 邻居中调用上一步创建的路由策略,应用方向为出方向

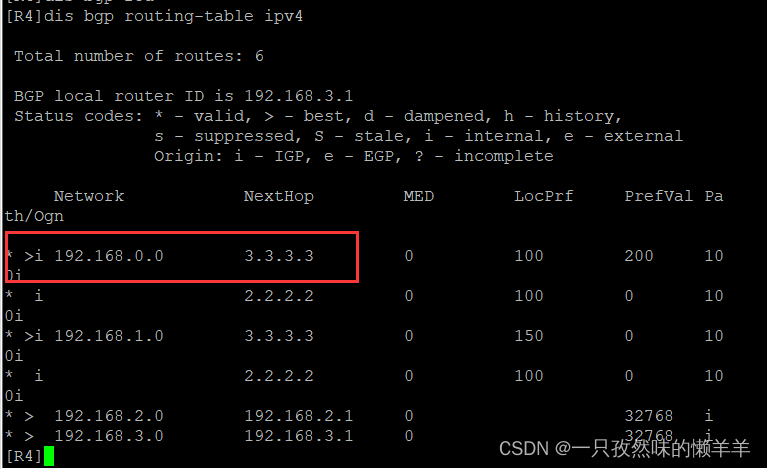

效果测试:在 R4 上查看 BGP 路由表,发现到达 192.168.0.0/24 网段的路由已经变为选择 R3
