stm32学习笔记（二）

keil实战——新建工程模板

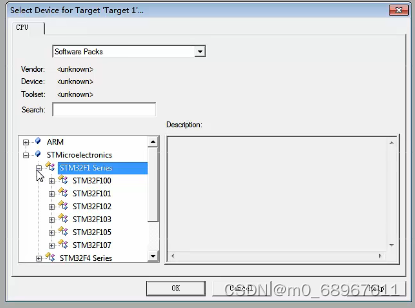

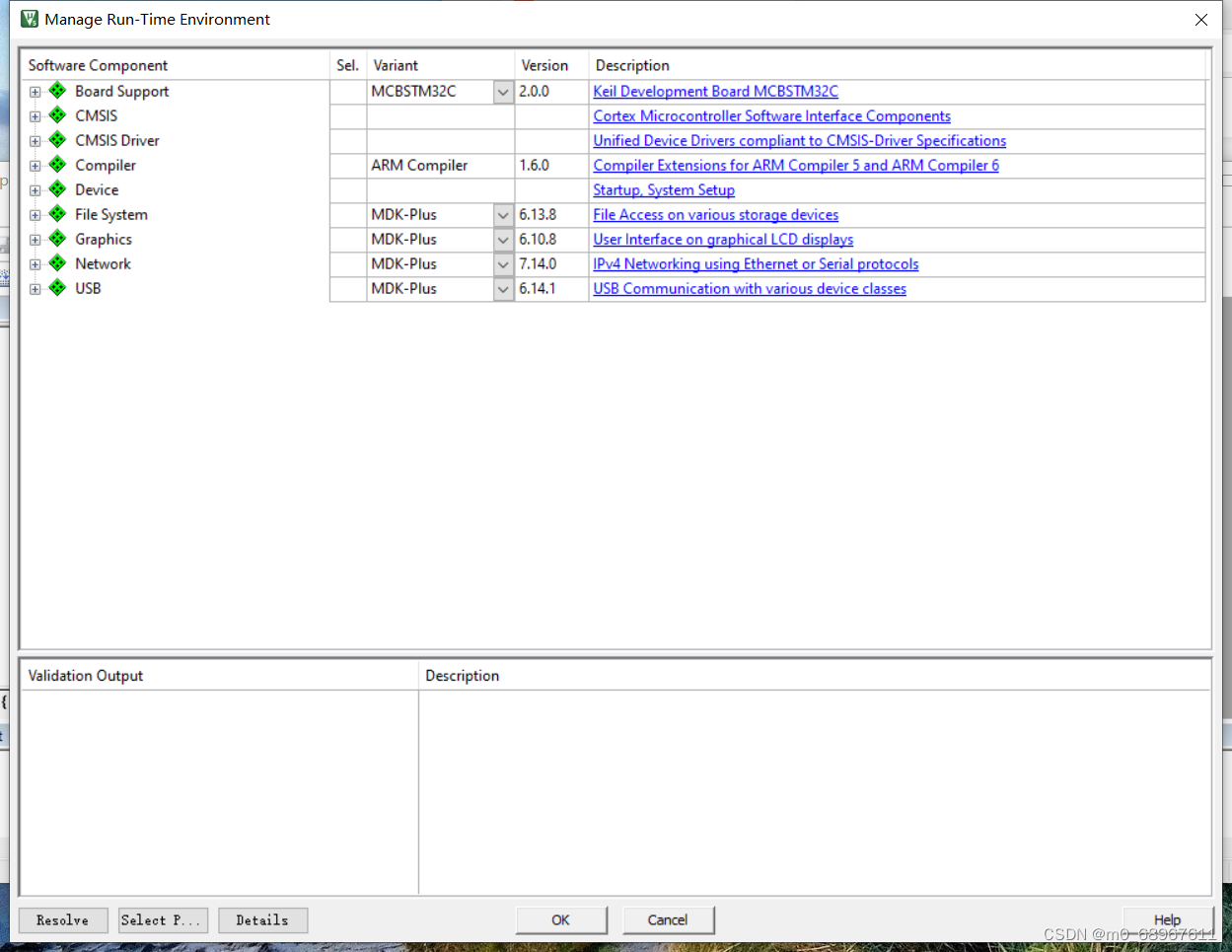

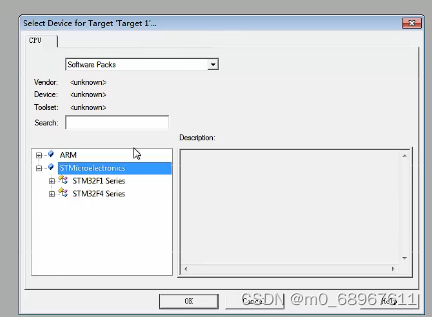

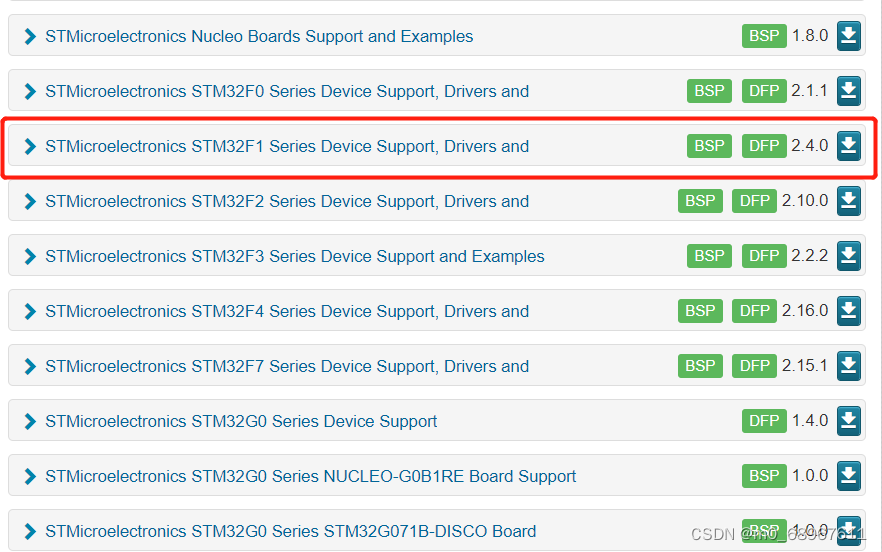

新建项目的时候发现没有32的库，还需要自己添加一下，去官网下载，网址：MDK5 Software Packs

野火视频用的是F1

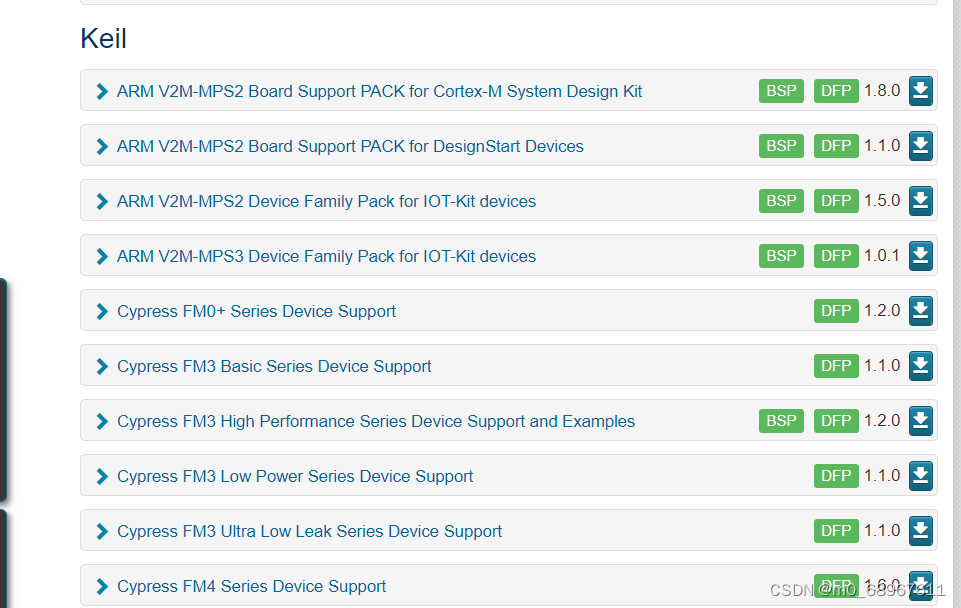

在网址里找到keil这个标题，往下翻

下载即可

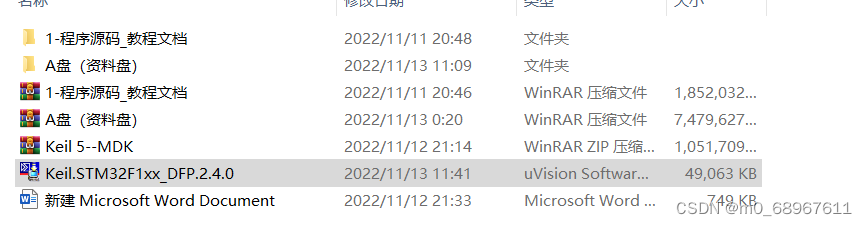

 下载完以后双击安装

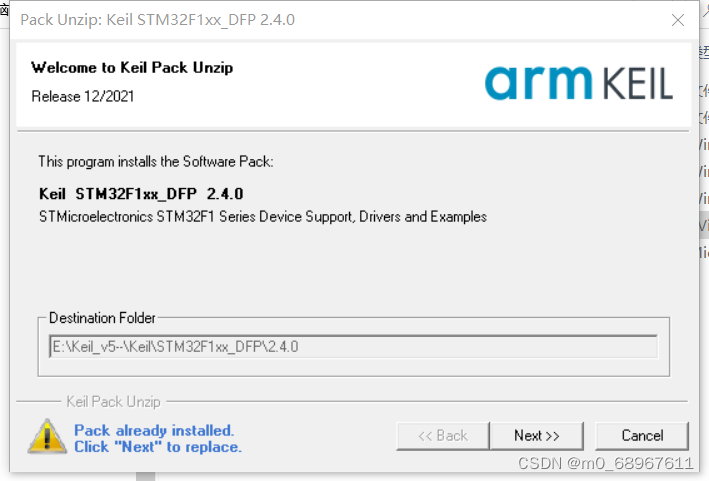

 装了MDK会自动识别，直接点击NEXT，装完以后点击finish

我是装完才截的图，会有警告，没装过的不会有，忽略警告就好

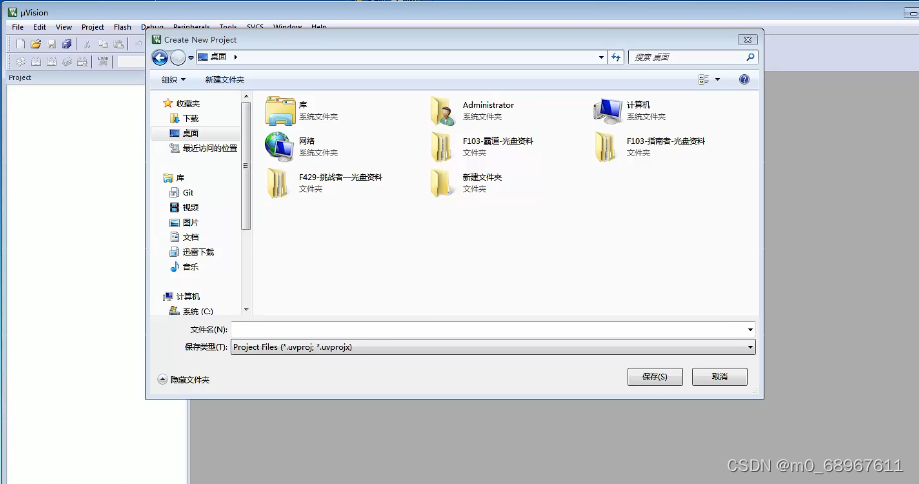

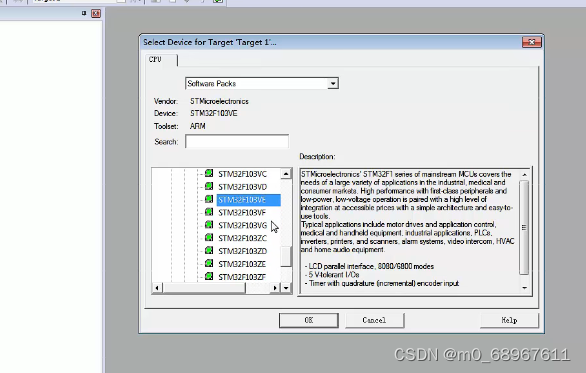

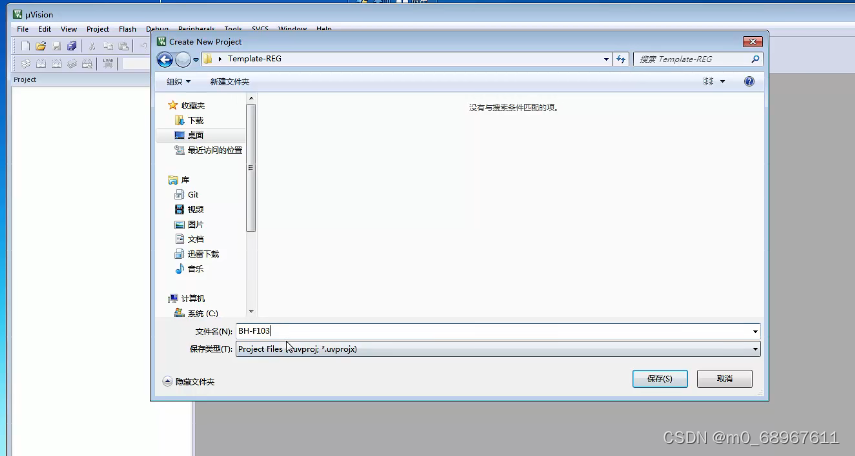

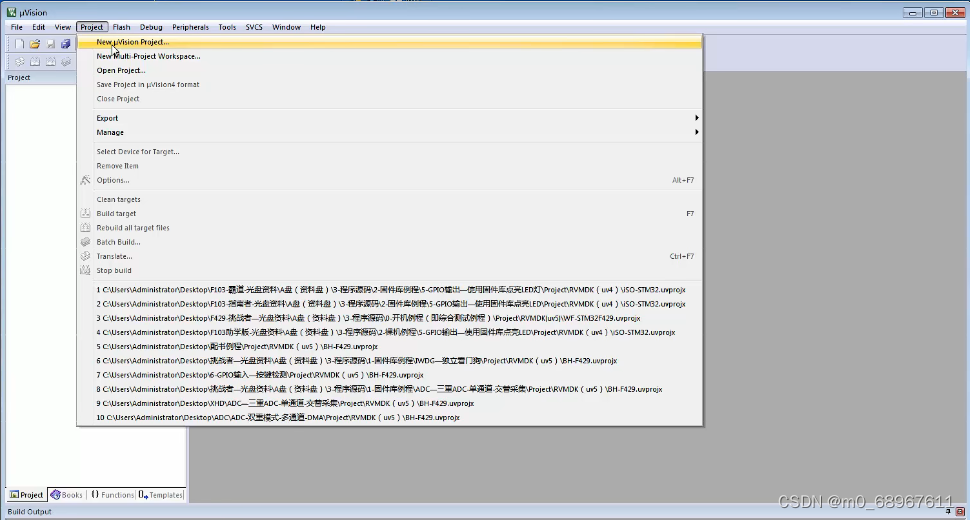

 新建步骤如图，视频里讲的很清楚，就不细说了

下图直接关闭即可

 添加启动文件，地址如下

A盘（资料盘）\3-STM32官方资料\STM32F103官方固件库与手册（标准库）\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

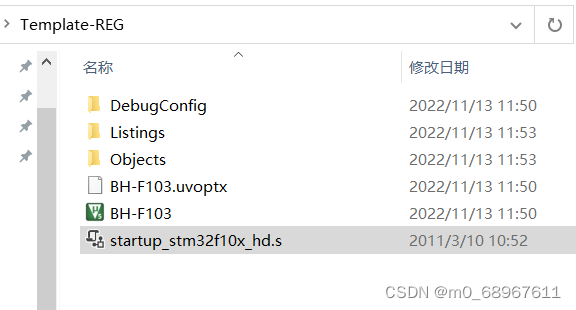

把startup_stm32f10x_hd.s复制到工程目录下

复制以后在keil中双击Source Group1，添加此文件到工程里

在目录里新建txt文件，把名字改为main.c ，以同样的步骤把main添加进工程里，别忘了添加.h文件

 我txt文件无论怎么改名都无法转换成.c文件

解决办法：

这是我在csdn找的http://t.csdn.cn/0DJQy

1、首先你要有C/C++软件，如DEV-C（下载地址如下Dev-C++ download | SourceForge.net）

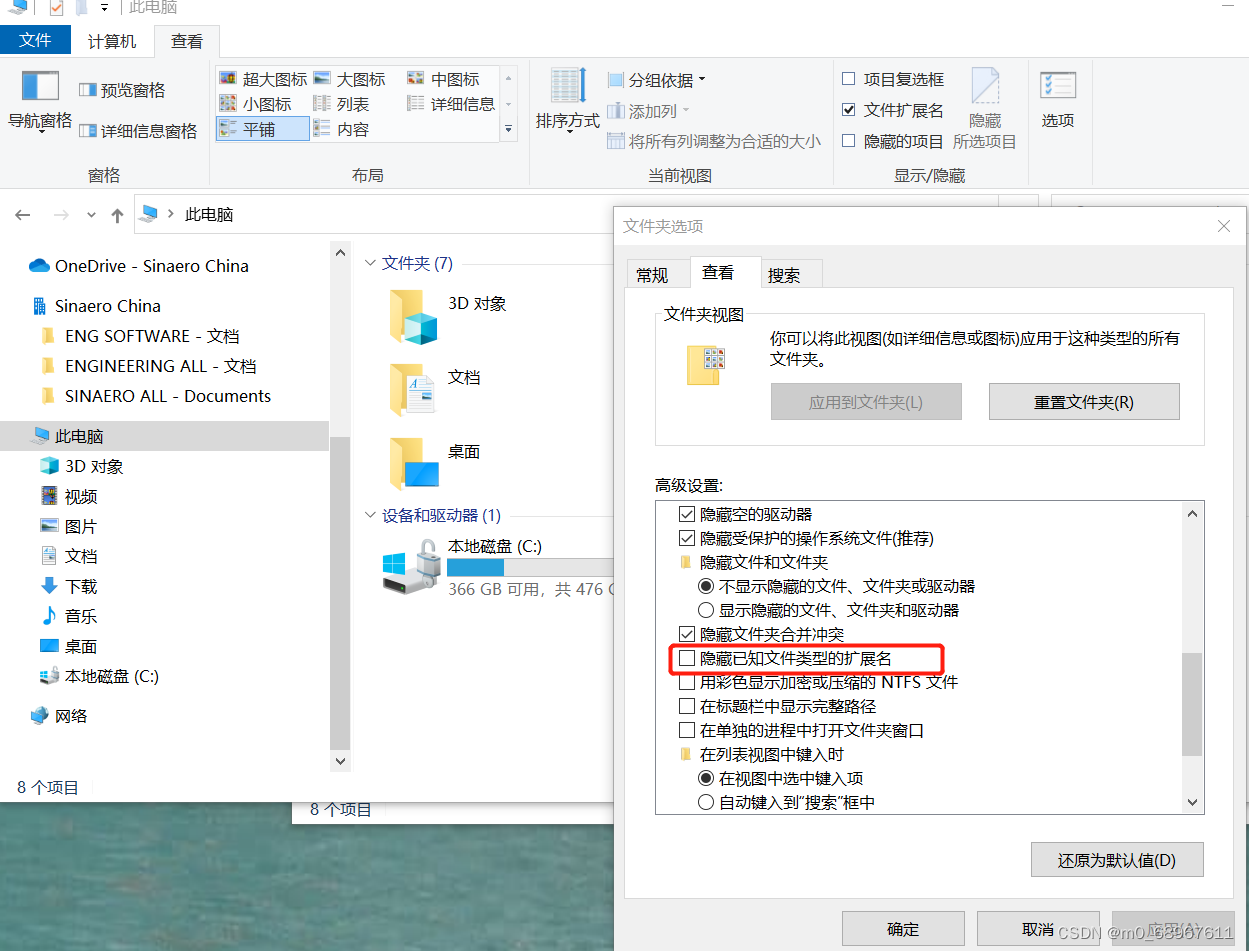

2、如果你是WIN10系统。首先打开“此电脑”，依次点“查看”-“选项”-“查看”，将“隐藏已知文件类型的扩展名”前面的勾去掉，再确定，让系统显示完整的文件全名。然后.c后缀就能直接改成C文件。

 双击选项

去掉选项以后再进行重命名的操作就可以了

新建项目，编译

此时直接编译的话，会出现如下错误：
“ Error: L6218E: Undefined symbol SystemInit (referred from startup_stm32f429_439xx.o)”
错误提示 SystemInit引用但没有定义。

图 2  汇编文件

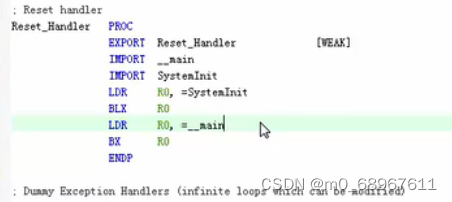

由图汇编文件可知，运行的时候会先运行SystemInit，初始化系统时钟以后在调用面函数

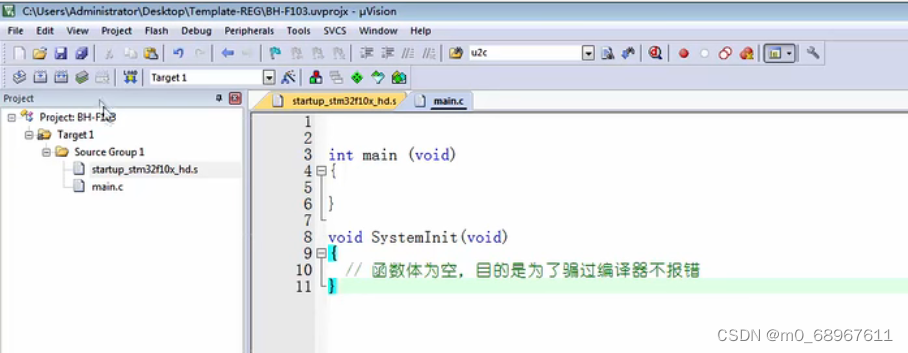

在main函数外面做一个空实现，即可解决报错

这块我从一开始就出现了意想不到的问题，

然后就是我明明输的和老师一样吧，SystemInit报错no previous prototype for function systeminit

解决办法：

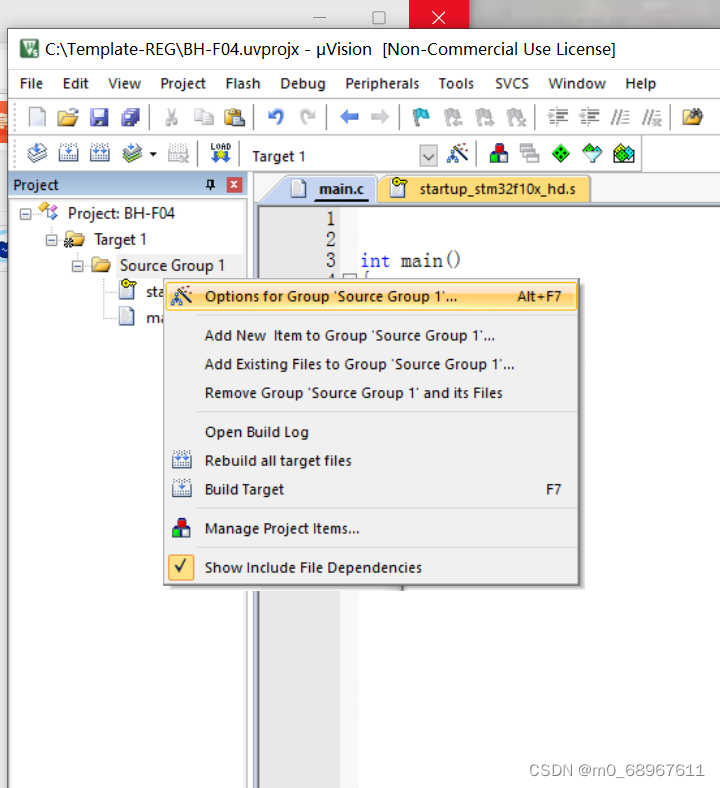

鼠标右键点击Target 1，选择Options for Group‘Source Group 1...’

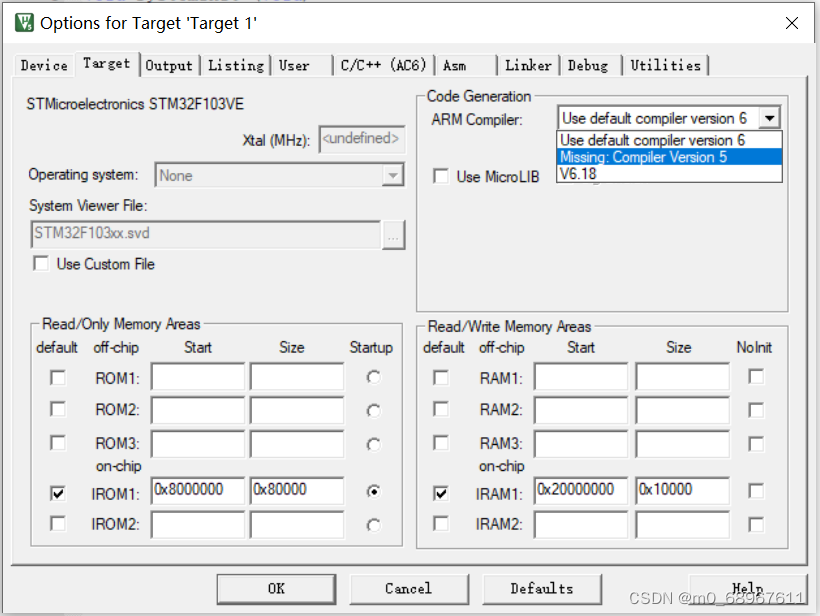

将 6选成5即可

然后还没完呢，现在编译器确实不报错了，但是呢编译不过，会出现以下问题，编译终止

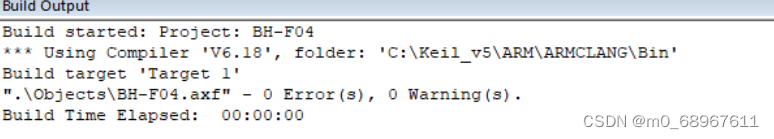

神奇的事情来了，既然Version 5 is not available，我就又换回Version 6了，这次编译页面也没有报错，编译也是直接就过了。

1.include<>与include" "区别

 include<>表示文件不在当前目录下，在编译器目录下

 include" "表示在当前目录下找不到，再去软件目录下找

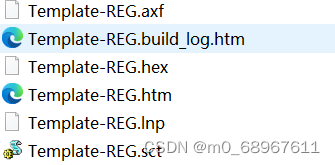

 .hex：通过串口下载的可执行文件

.axf：通过编译器下载的可执行文件

.sct：加载没听清，以后补文件

下载程序

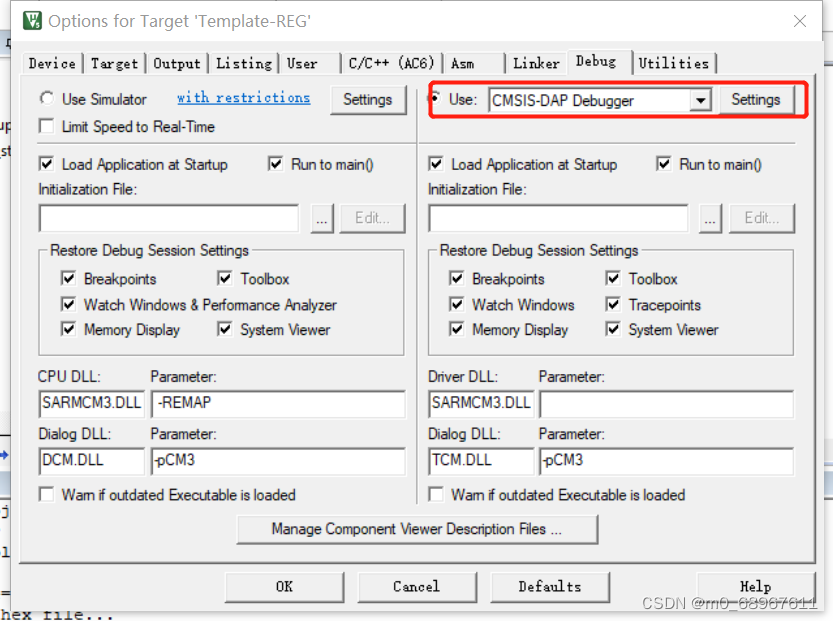

debug里选择DAP

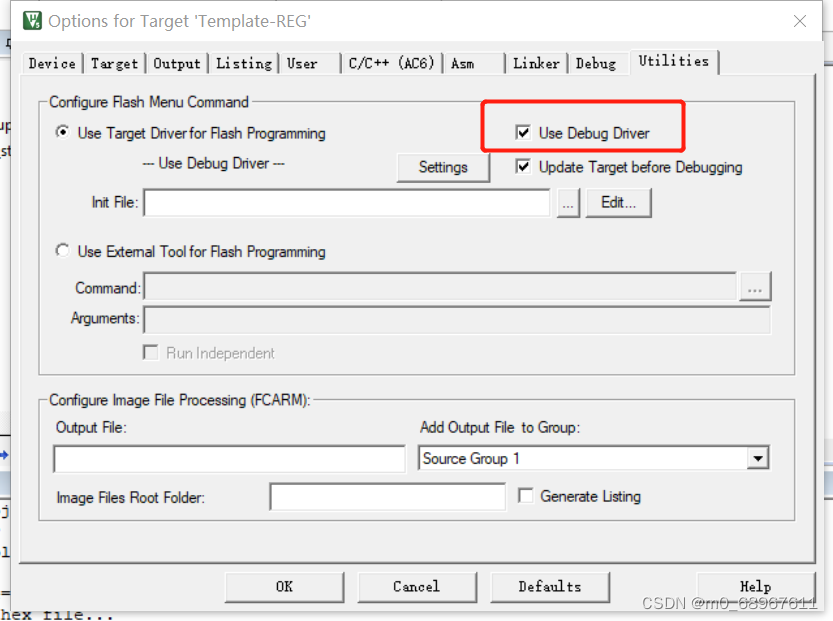

 确保Utilities里的use debug driver是勾选上的

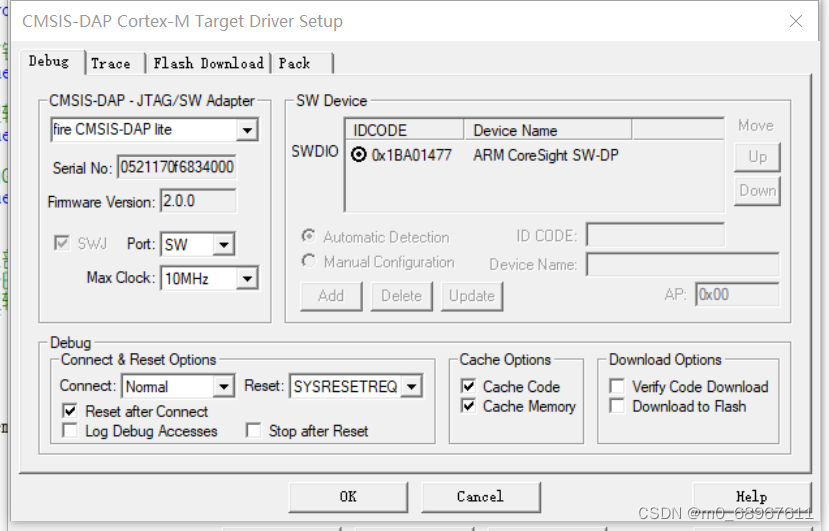

 然后在返回debug，在选择DAP的位置点击setting，在debug界面确保SWJ是勾选上的，时钟选择5MHz

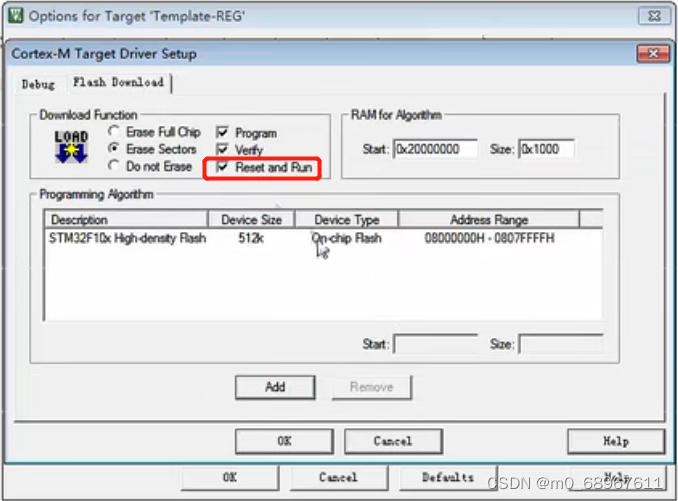

 切换到Flash Download界面，勾选reset and run

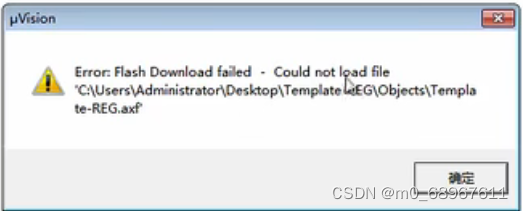

 下载即可。如果出现这个报错，重新编译下

 我实际下载的时候发现与视频中不一样，我的无法勾选SWJ，如图

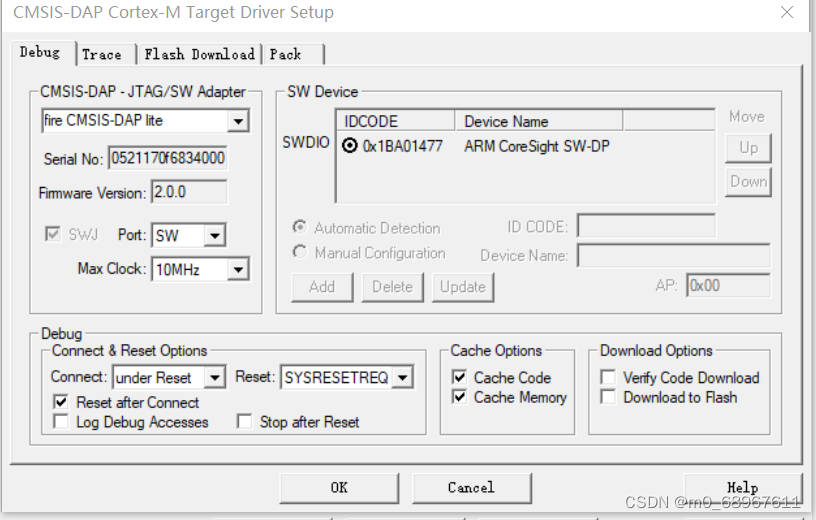

 去问了淘宝客服，说是版本不一样，只需connect处选择under Reset,Reset处选择SYSRESETREQ,,然后再次下载，就能成功了。

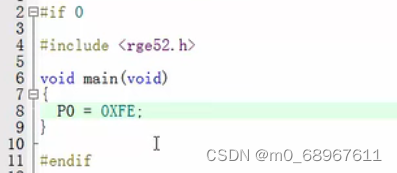

2.屏蔽   #if 0

             #else

             # end if

点亮LED灯

点灯三部曲

//  1.打开时钟 在AHB上
//  2.设置输出模式   GPIOx_CRL
//  3.开灯 用CDR设置指定位置为0

步骤

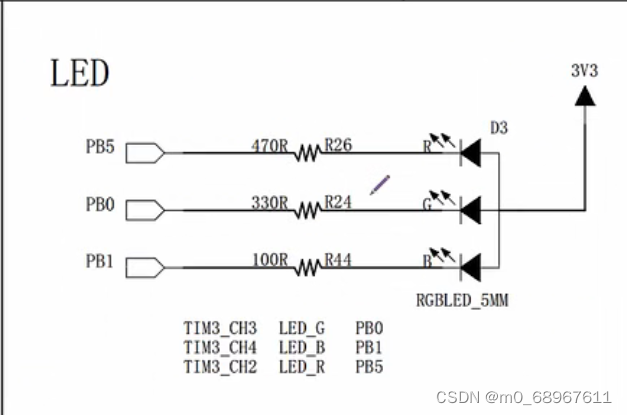

 图 3 指南者原理图

(1)由图可知，PB0控制灯，PB0为0，灯亮

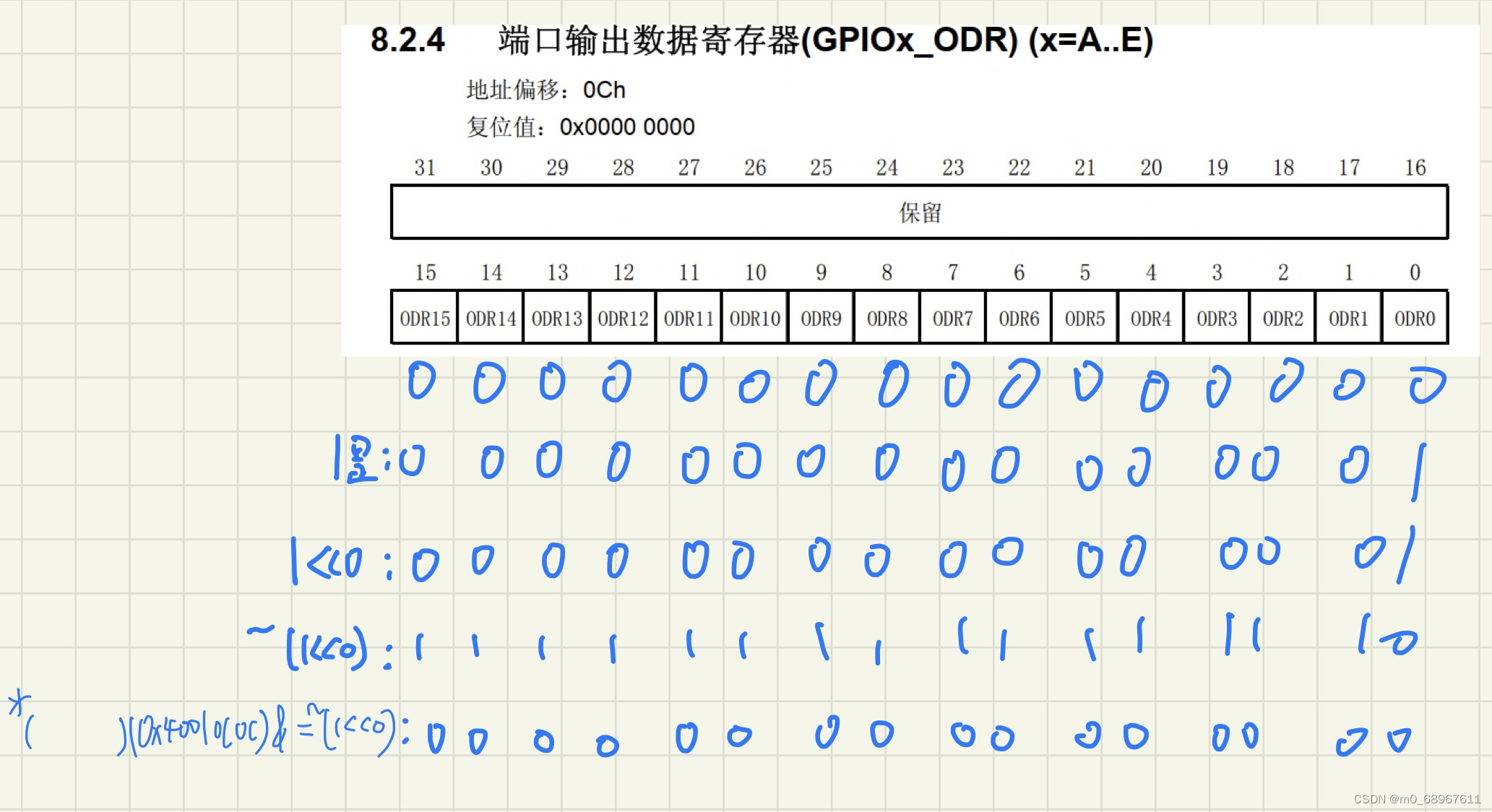

PB0通过GPIOB_ODR第0位控制

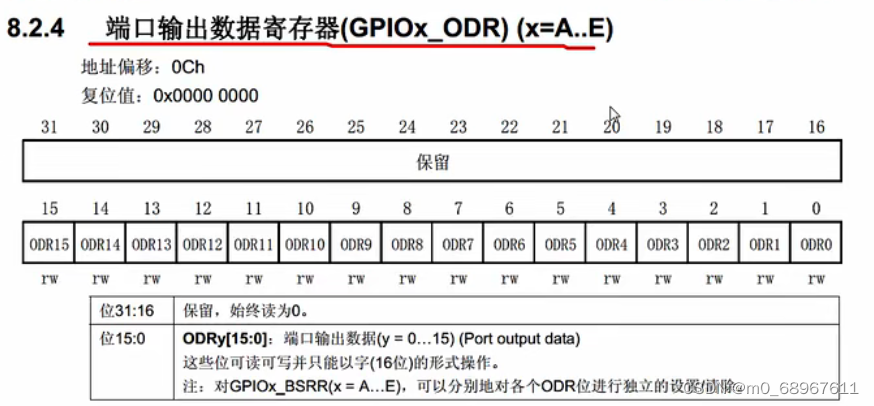

复位值为0x0000 0000，所以低十六位全是0

  *(unsigned int*) (0x40010C0C) & =~(1<<0);利用上一篇最后的清零操作

这一部相当于

（2）显然光有这一步等还是不会亮，这是由于PB0目前是输入状态，不是输出状态，需改变输入状态

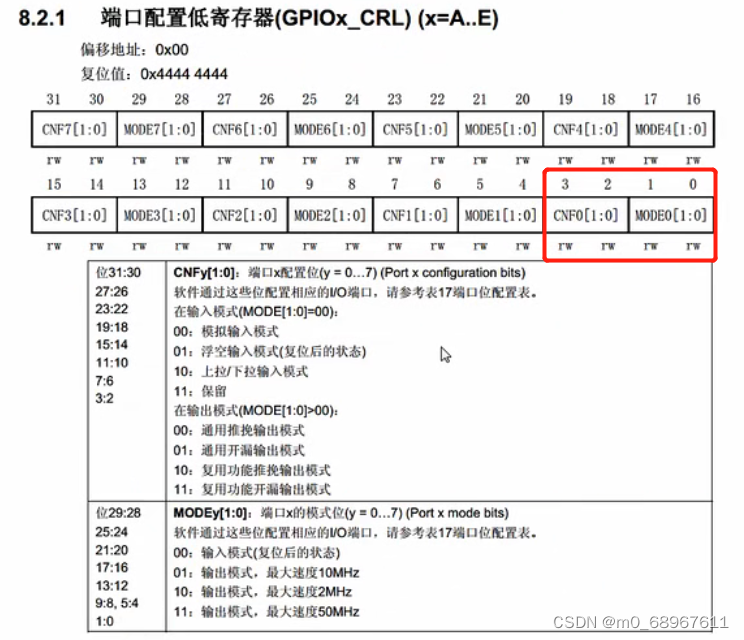

此寄存器四位控制一个IO口 ，CRL思维控制的一个io口，相当于ODR寄存器里的pb0

由下方每一位的解释来选择模式，LED一般用推挽输出，所以CNF选择00，MODE选择01(此位置选择没有固定原因，就是随机选择)

*(unsigned int*)0x40010C00 |=((1)<<(4*0));//最后一位置一

这行刚开始代码我一直理解的不太好，找淘宝客服battle半天，后面发现按我的理解完全可以实现视频里的结果，并且作业中的点亮其他灯也完美实现，所以我觉得我的理解没有问题

这里说一下我的理解，确实是像视频里说的一样四个一组，

*(unsigned int*)0x40010C00 |=((1)<<(4*0));这行代码在我这边是这样的

*(unsigned int*)0x40010C00 |=((0x01)<<(4*0));相当于是0001这个整体左移了4个0；

在CRL寄存器里，四位对因一个PBx，如图

所以在程序里我这行代码是这样写的(*(unsigned int*)(0x40010C00))|= ((0x01)<<(0*(4*1)));

(3)加上这一步以后，灯还是不能点亮，这是因为GPIO时钟被关闭

 所以还要将时钟使能

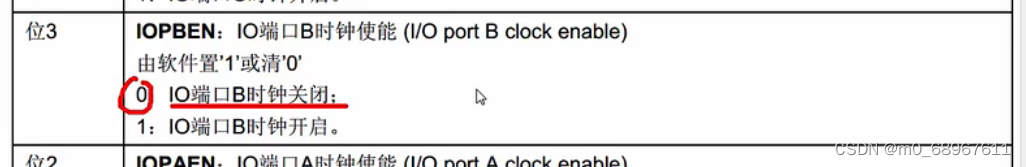

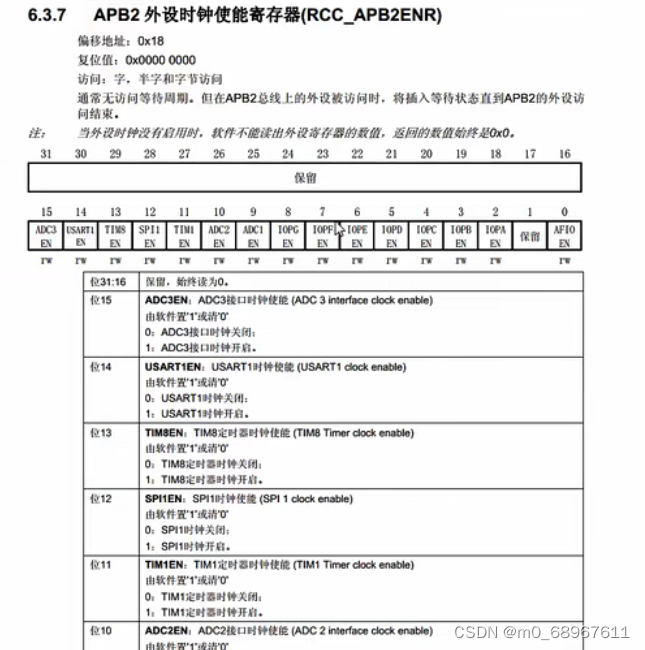

可知0时钟关闭，所以要置一,地址为0x40021018,IOPB在第三位，所以左移三位置一

*(unsigned int*)0x40021018 |=(1<<3);

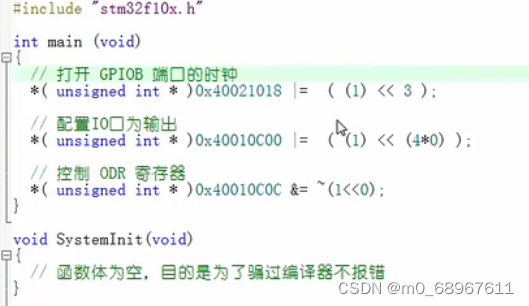

整体代码如下

 作业

作业需要注意的是，灯对应的引脚不一样，其对应的CRL寄存器的位不一样，记得改CRL的值

点灯代码如下

//点亮蓝灯
	//记得改CRL输出端口，不然输出端口一直是PB0，亮什么蓝灯啊
	(*(unsigned int*)(0x40021018))|=(1<<3);
	(*(unsigned int*)(0x40010C00))|= ((0x01)<<(4*1));//配置低寄存器CRL 模式为 0001  PB0的端口
  //(*(unsigned int*)(0x40010C0C)) |=(1<<0); 可以不需要，因为CRL输出端口变了
	(*(unsigned int*)(0x40010C0C)) &=~(1<<1);


		//点亮红灯
	//打开时钟 APB2 外设时钟使能寄存器(RCC_APB2ENR)
	(*(unsigned int*)(0x40021018))|=(1<<3);
	(*(unsigned int*)(0x40010C00))|= ((0x01)<<(5*(4*1)));//配置低寄存器CRL 模式为 0001  PB1的端口
	(*(unsigned int*)(0x40010C0C)) &=~(1<<5);

延时函数

原因是函数写道main函数以后，并且没在main前声明

void mydelay(int dy)
{
  int i=0;
  int j=0;
	for(i=0;i<dy;i++)
	{
		for(j=0;j<1000;j++)
		{

		}
	}
}

蓝灯闪烁

//蓝灯闪烁
		(*(unsigned int*)(0x40021018))|=(1<<3);
		(*(unsigned int*)(0x40010C00))|= ((0x01)<<(4*1));
		while(k<10){

		(*(unsigned int*)(0x40010C0C)) &=~(1<<1);//点蓝灯
		mydelay(500);
	  (*(unsigned int*)(0x40010C0C)) |=(1<<1);//关蓝灯
		mydelay(500);
		k++;
	}

绿蓝红依次闪烁

(*(unsigned int*)(0x40021018))|=(1<<3);
		while(k<10){
		(*(unsigned int*)(0x40010C00))|= ((1)<<(4*0));
		(*(unsigned int*)(0x40010C0C))&=~(1<<0);//点绿灯
		mydelay(500);
		(*(unsigned int*)(0x40010C0C)) |=(1<<0);  //关闭绿灯
		mydelay(500);

		(*(unsigned int*)(0x40010C00))|= ((0x01)<<(4*1));
		(*(unsigned int*)(0x40010C0C)) &=~(1<<1);//点蓝灯
		mydelay(500);
	  (*(unsigned int*)(0x40010C0C)) |=(1<<1);//关蓝灯
		mydelay(500);

		(*(unsigned int*)(0x40010C00))|= ((0x01)<<(5*(4*1)));
		(*(unsigned int*)(0x40010C0C)) &=~(1<<5);//点红灯
		mydelay(500);
		(*(unsigned int*)(0x40010C0C)) |=(1<<5);//关红灯
		mydelay(500);
		k++;
	}

优化版，在h文件中声明好地址

//基地址
#define PERIPH_BASE      ((unsigned int)0x40000000)

//总线基地址   AHB  APB1  APB2
#define   APB1PERIHP_BASE      PERIPH_BASE                 //((unsigned int)0x40000000)
#define   APB2PERIHP_BASE     (PERIPH_BASE + 0x10000)     //((unsigned int)0x40000000 + 00010000)
#define   AHBPERIHP_BASE     (PERIPH_BASE + 0x20000)    //AHB前三位为保留，单独定义，从0x20000开始定义

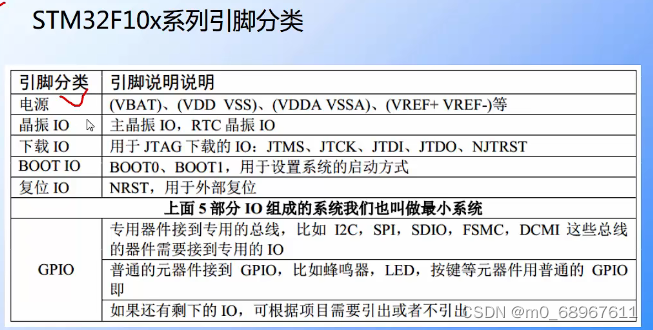

 GPIO功能概述

全称：General purpose input output，软件可控制的引脚

 1.GPIO包含在引脚内部

2.查找stm32数据手册

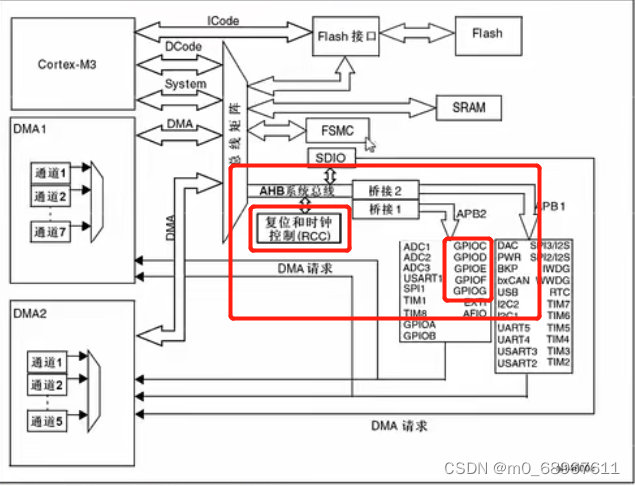

 功能框图
