一、VRRP基本概述

1.1、VRRP的概念

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份

1.2、VRRP的版本及报文

协议版本：VRRPv2（常用）和VRRPv3

VRRPv2仅适用于IPv4网络，VRROv3适用于IPv4和IPv6网络

VRRP协议报文：

只有一种报文：Advertisement报文，其目的IP地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12，协议号是112

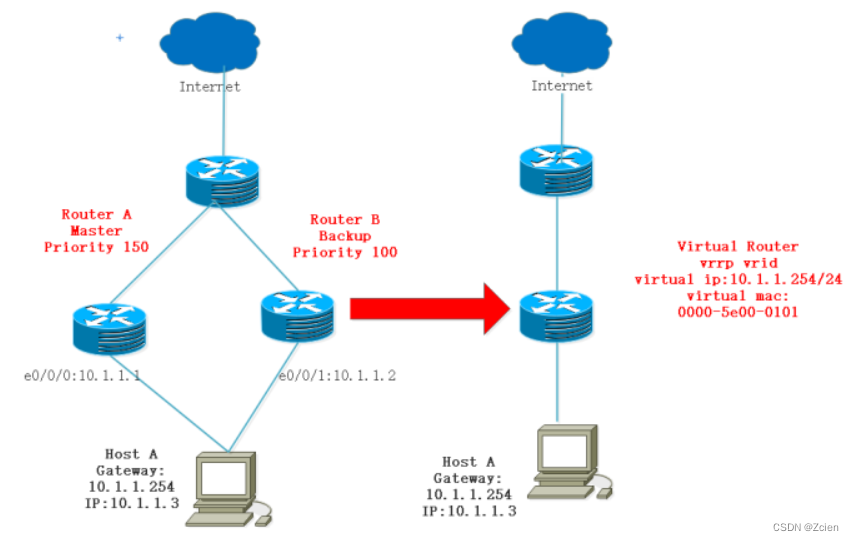

1.3、VRRP基本结构

过程：

1、优先级越高，越优先，RouterA的优先级高于B，故A为主路，B为备用路，当主路出现故障时，备用路开启

2、VRRP就是将多个路由器虚拟成一个虚拟路由器，RouterA和B转化成一个虚拟的路由器，该路由器包含虚拟的IP和MAC地址

二、VRRP主备路由器切换过程

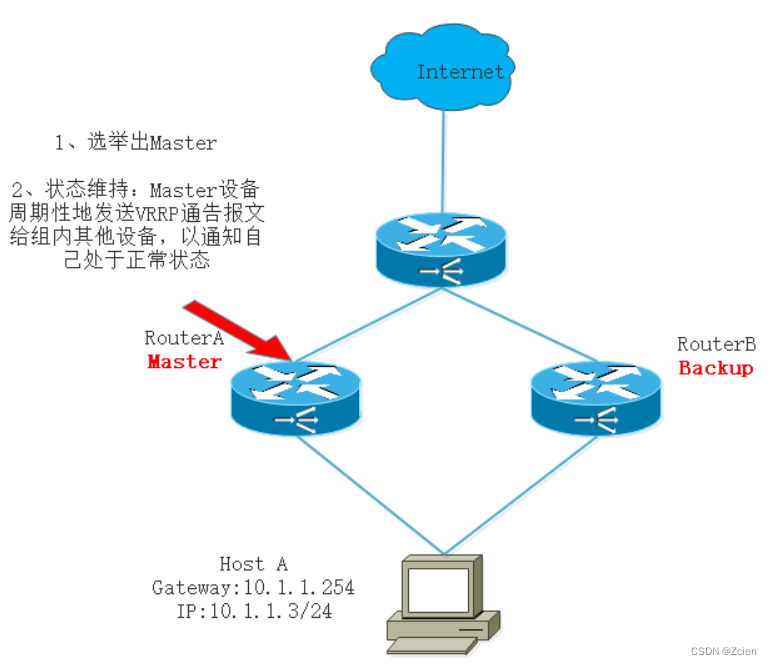

2.1 VRRP主备备份过程

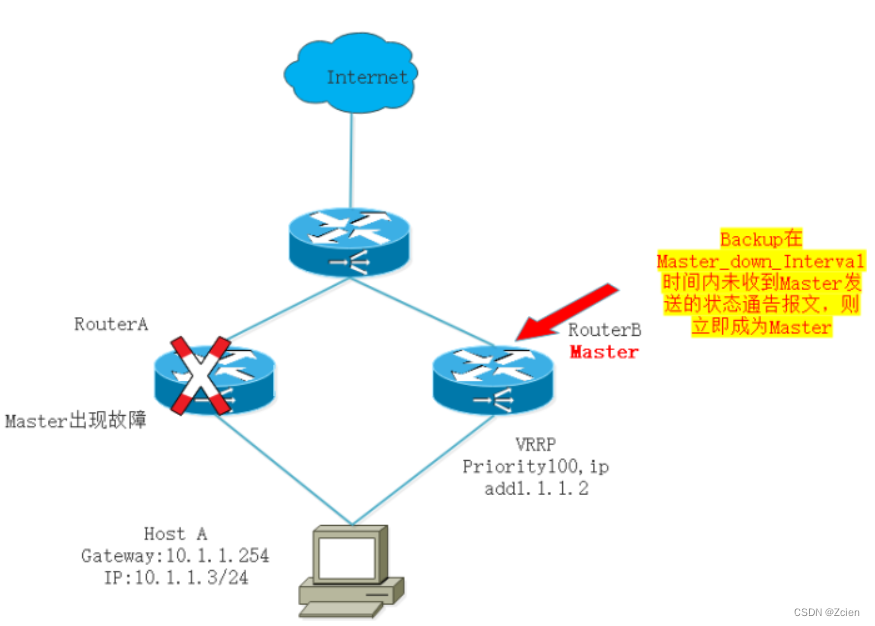

2.2、如果Master发生故障，则主备切换的过程：

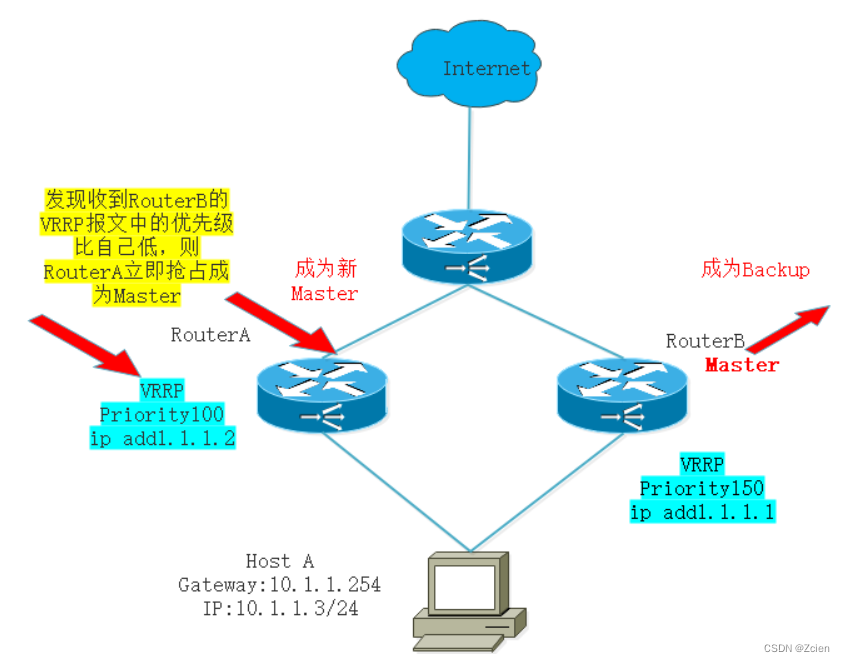

2.3、如果原Master故障恢复，则主备回切的过程

三、VRRP负载分担过程（双主双备）

3.1 单网关的缺陷

当网关路由器RouterA出现故障时，本网段内以该设备为网关的主机都不能与Internet进行通信，从而引出VRRP

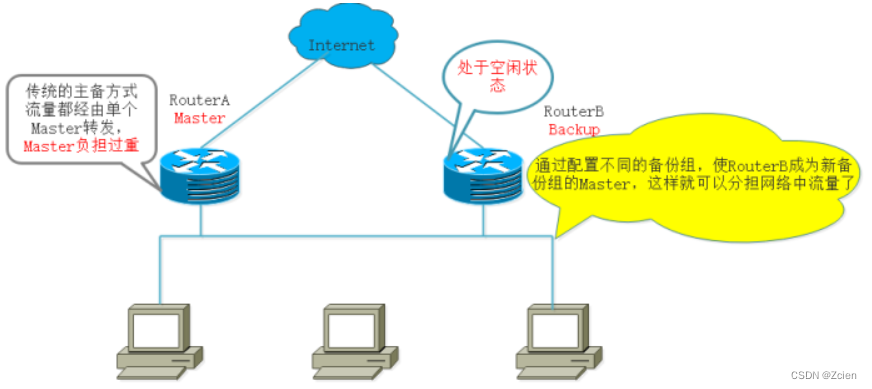

3.2、传统的主备方式到双主双备的过程

四、VRRP的基本配置

 vrrp vrid 1 virtual-ip 192.168.10.1                       ###配置虚拟IP地址

 vrrp vrid 1 priority 120                                  ###配置优先级120

 vrrp vrid 1 track interface GigabitEthernet0/0/1          ###配置监听端口GigabitEthernet0/0/1，当这个地方down 优先级减10（默认减10）

 vrrp vrid 1 track interface GigabitEthernet0/0/2          ###配置监听端口GigabitEthernet0/0/2，当这个地方down 优先级减10

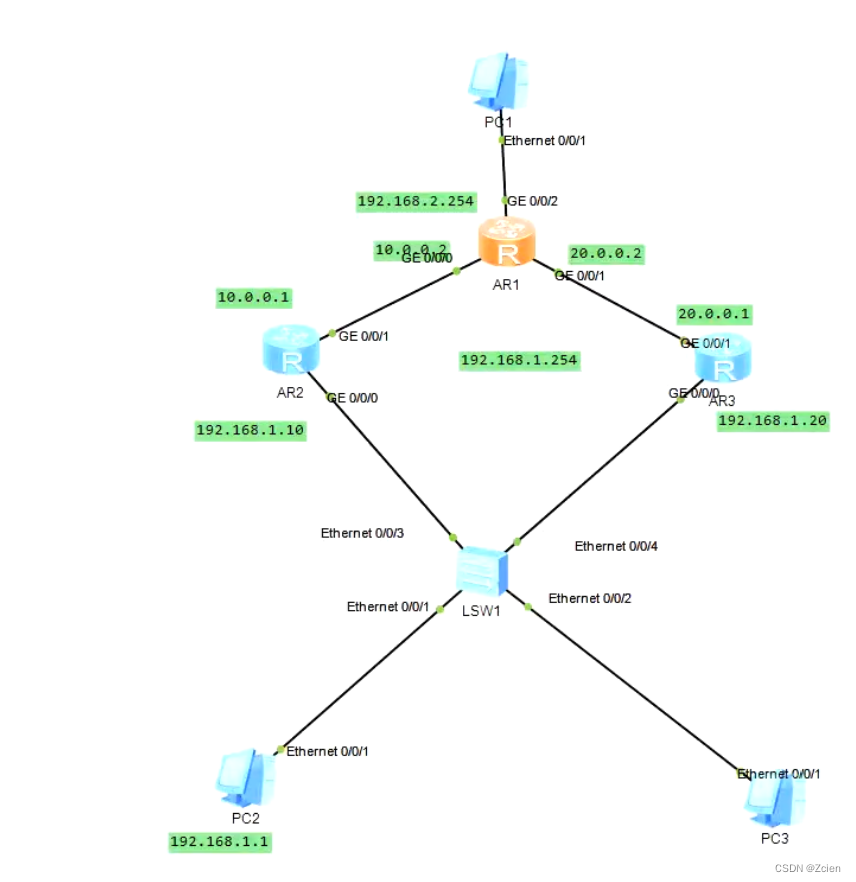

五、实验分析

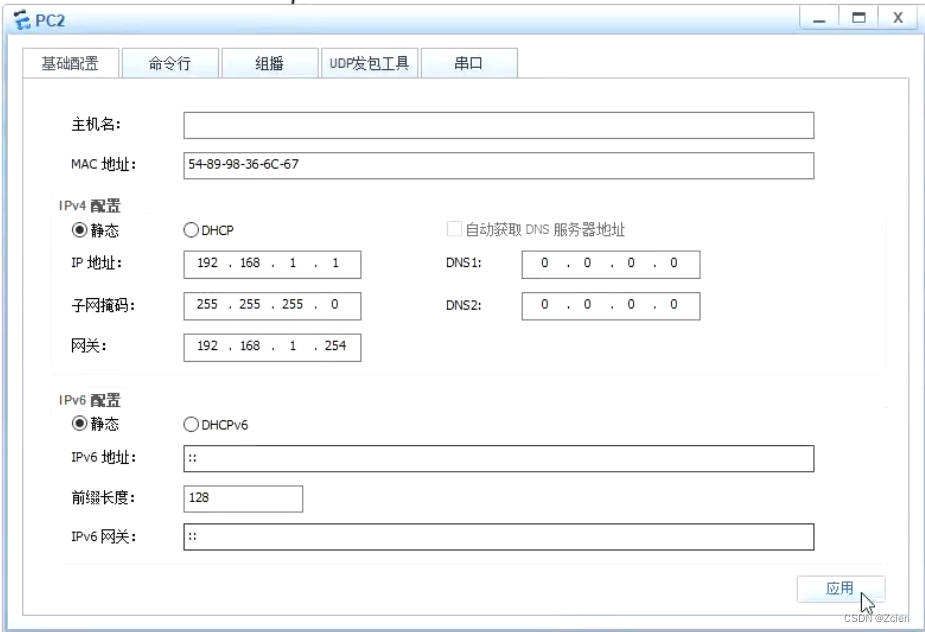

配置PC

配置AR

 [R1]int g/0/0/0
 [R1-GigabitEthernet0/0/0]ip add 10.0.0.2 24
 [R1-GigabitEthernet0/0/0]int g/0/0/1
 [R1-GigabitEthernet0/0/1]ip add 20.0.0.2 24
 [R1-GigabitEthernet0/0/1]int g/0/0/2
 [R1-GigabitEthernet0/0/2]ip add 192.168.2.254 24
 [R1]ip route-static 192,168.1.0 24 10.0.0.1


 [R2]int g/0/0/0
 [R2-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254
 [R2-GigabitEthernet0/0/0]verp vrid priority 120
 [R2]ip route-static 192.168.2.0 24 10.0.0.2

 [R3]int g/0/0/0
 [R3-GigabitEthernet0/0/0]vrrp vrid 1  virtual-ip
 192.168.1.254
 [R3]ip route-static 192.168.2.0 24 20.0.0.2
