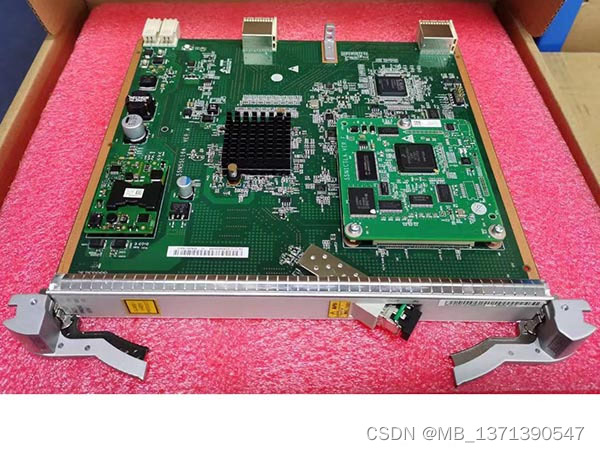

SSN3SL16A 华为SDH全新原包装STM-16光接口板

SL16   单板的功能和特性

功能和特性

描述

基本功能

接收和发送 1 路 STM-16 光信号。

光接口规格

1.           支持 L-16. 2、 L-16. 2Je、 V-16. 2Je（加 BA）   、 U-16. 2Je（加 BA 和 PA）   的光接口， 其中 L-16. 2 光接口特性符合 ITU-T G.   957 和 ITU-T G. 692 建议。 L-16. 2Je、 V-16. 2Je（加 BA） 、 U-16. 2Je（加 BA 和 PA）的光接口为华为自定义标准。

2.           支持符合 ITU-T G. 692 建议的标准波长输出， U-16. 2Je 的光接口可以直接接入 DWDM（Dense WavelengthDivision Multiplexing） 设备。

光模块规格

1.           支持光模块信息检测和查询。

2.           光接口提供激光器打开、 关闭设置和激光器自动关断功能。

业务处理

1.           支持 VC-12/VC-3/VC-4 业务以及 VC-4-4c、 VC-4-8c、 VC-4-16c 级联业务。

2.           支持 AU3 业务配置。

开销处理

1.           支持 STM-16 信号的段开销的处理。

2.           支持通道开销的处理（透明传输和终结） 。

3.           支持对 J0/J1/C2 字节的设置和查询。

告警和性能

提供丰富的告警和性能事件。

K 字节处理

提供 2 套 K 字节的处理能力， 1 块 SL16 板最多支持 2 个 MSP（Multiplex Section Protection） 环。

REG 规格

支持 REG 工作模式的设置和查询。

保护方式

1.           支持二纤、 四纤环形复用段保护、 线性复用段保护、 SNCP（Sub-Network Connection Protection） 保护、 SNCTP（Sub-Network Connection Tunnel Protection） 和 SNCMP（Sub-Network   ConnectionMulti-protection） 等多种保护方式。

2.           支持复用段共享光路保护。

单板型号

光模块类别

传输距离

光接口

SSN1SL16A01、SSN3SL16A01

I-16

2km

STM-16双纤双向光接口

SSN1SL16A02、SSN3SL16A02

S-16.1

15km

STM-16双纤双向光接口

SSN1SL16A03、SSN3SL16A03

L-16.1

40km

STM-16双纤双向光接口

SSN1SL16A04、SSN3SL16A04

L-16.2

80km

STM-16双纤双向光接口

SSN3SL16A06

I-16

2km

STM-16双纤双向光接口

SSN3SL16A07

S-16.1

15km

STM-16双纤双向光接口

SSN3SL16A08

L-16.1

40km

STM-16双纤双向光接口

SSN3SL16A09

L-16.2

80km

STM-16双纤双向光接口

SSN3SL16A10

U-16.2Je(BA+PA)

170km

STM-16双纤双向光接口

SSN3SL16A11

U-16.2Je(BA+PA)

170km

STM-16双纤双向光接口

SSN3SL16A14

S-16.1

15km

STM-16双纤双向光接口

SSN3SL16A15

L-16.1

40km

STM-16双纤双向光接口

SSN3SL16A13

I-16

2km

STM-16双纤双向光接口

SSN3SL16A16

L-16.2

80km

STM-16双纤双向光接口

SSN3SL16A17

U-16.2Je(BA+PA)

170km

STM-16双纤双向光接口
