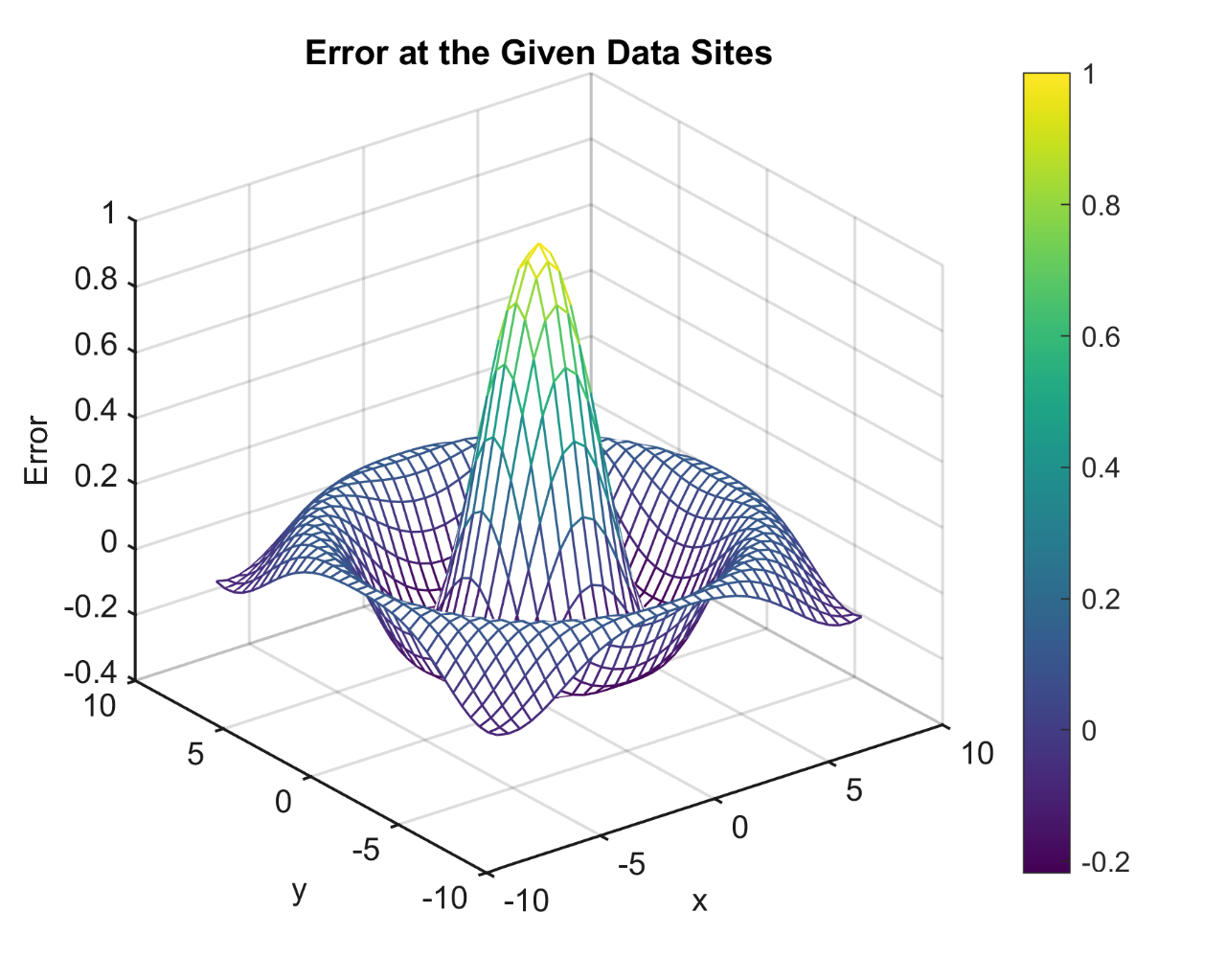

在上一篇文章中，分享了Matlab网格曲面图的绘制模板：

进一步，再来分享一下带帷幕的网格曲面图。

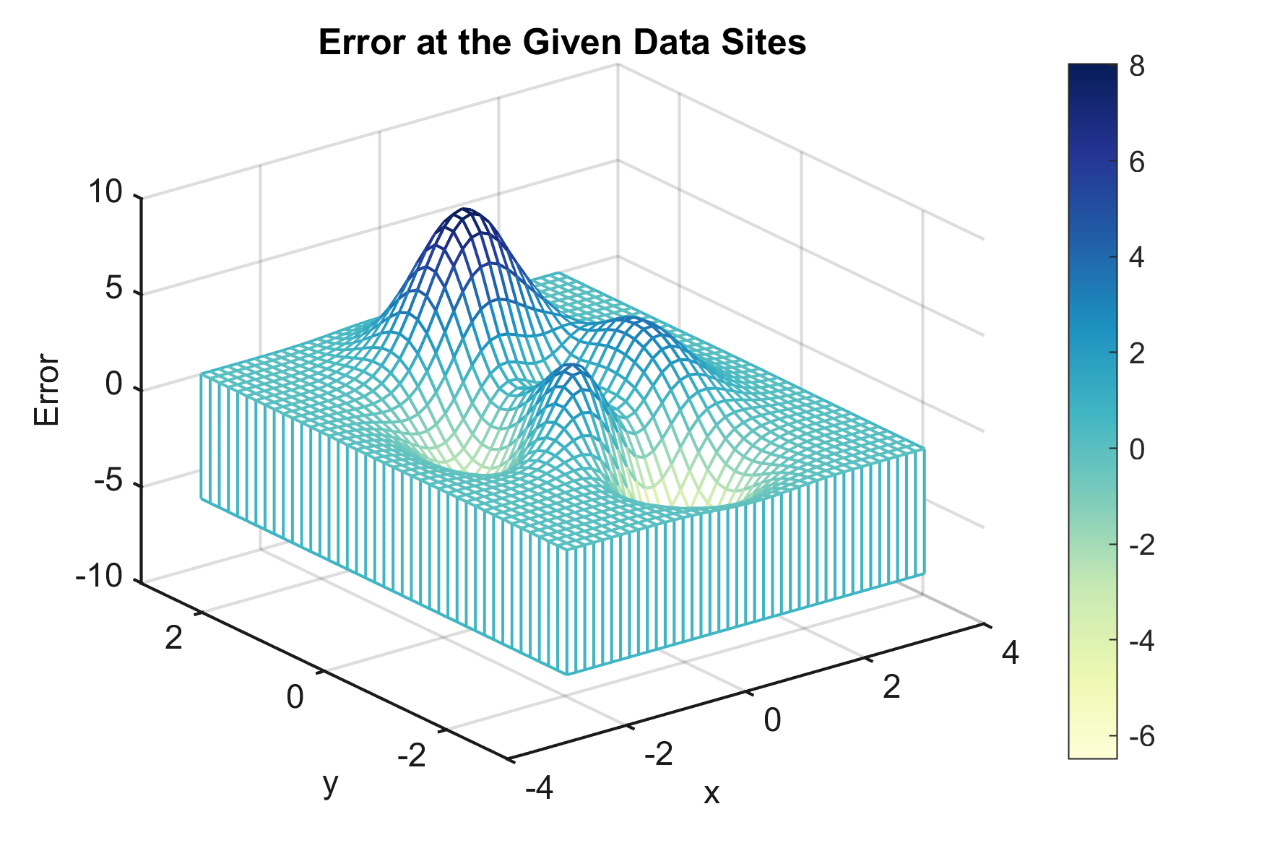

先来看一下成品效果：

特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

模板中最关键的部分内容：

1. 数据准备

此部分主要是读取原始数据。

% 读取数据
[X,Y] = meshgrid(-3:0.15:3);
Z = peaks(X,Y);

2. 颜色定义

颜色搭配比较考验个人审美，需要多加尝试。

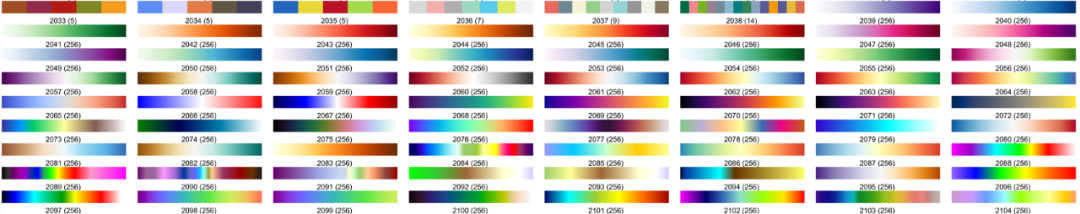

这里直接使用TheColor配色工具中的SCI权威配色库：

%% 颜色定义
map = TheColor('sci',2068);
% map = flipud(map);

3. 带帷幕的网格曲面图绘制

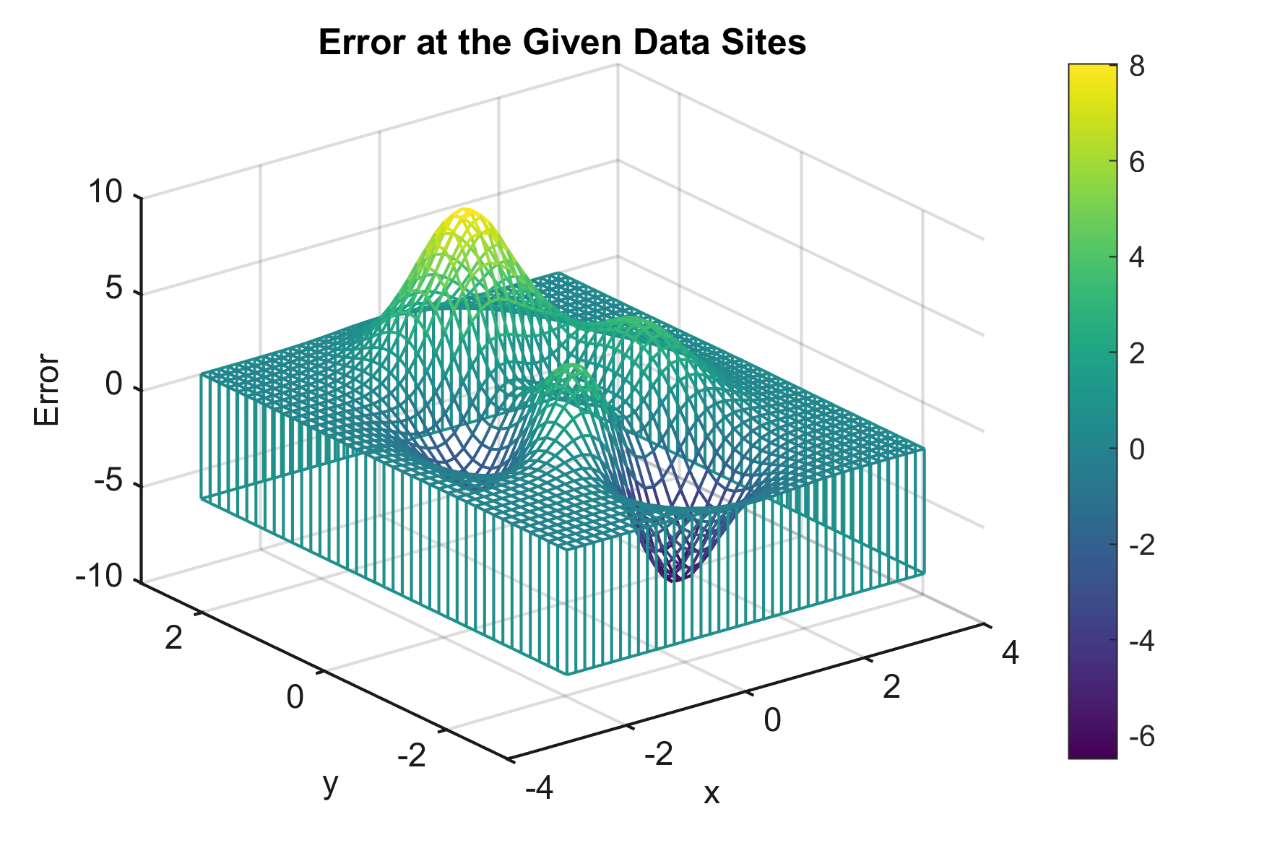

使用‘meshz’命令，绘制未经美化的带帷幕的网格曲面图。

mz = meshz(X,Y,Z,Z,'LineWidth',1);
% mz = meshz(X,Y,Z,Z,'LineWidth',1,'FaceAlpha',0);
hTitle = title('Error at the Given Data Sites');
hXLabel = xlabel('x');
hYLabel = ylabel('y');
hZLabel = zlabel('Error');
view(-37.5,30)

4. 细节优化

为了插图的美观，将图赋上之前选择的颜色：

% 赋色
colormap(map)
colorbar

然后，对坐标轴细节进行美化：

% 坐标区调整
set(gca, 'Box', 'off', ...                                                          % 边框
         'LineWidth', 1, 'GridLineStyle', '-',...                                   % 坐标轴线宽
         'XGrid', 'on', 'YGrid', 'on','ZGrid', 'on', ...                            % 网格
         'TickDir', 'out', 'TickLength', [.015 .015], ...                           % 刻度
         'XMinorTick', 'off', 'YMinorTick', 'off',  'ZMinorTick', 'off',...         % 小刻度
         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1], 'ZColor', [.1 .1 .1])         % 坐标轴颜色
% 字体和字号
set(gca, 'FontName', 'Arial', 'FontSize', 11)
set([hXLabel,hYLabel,hZLabel], 'FontName',  'Arial', 'FontSize', 11)
set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')
% 背景颜色
set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出
figW = figureWidth;
figH = figureHeight;
set(figureHandle,'PaperUnits',figureUnits);
set(figureHandle,'PaperPosition',[0 0 figW figH]);
fileout = 'test';
print(figureHandle,[fileout,'.png'],'-r300','-dpng');

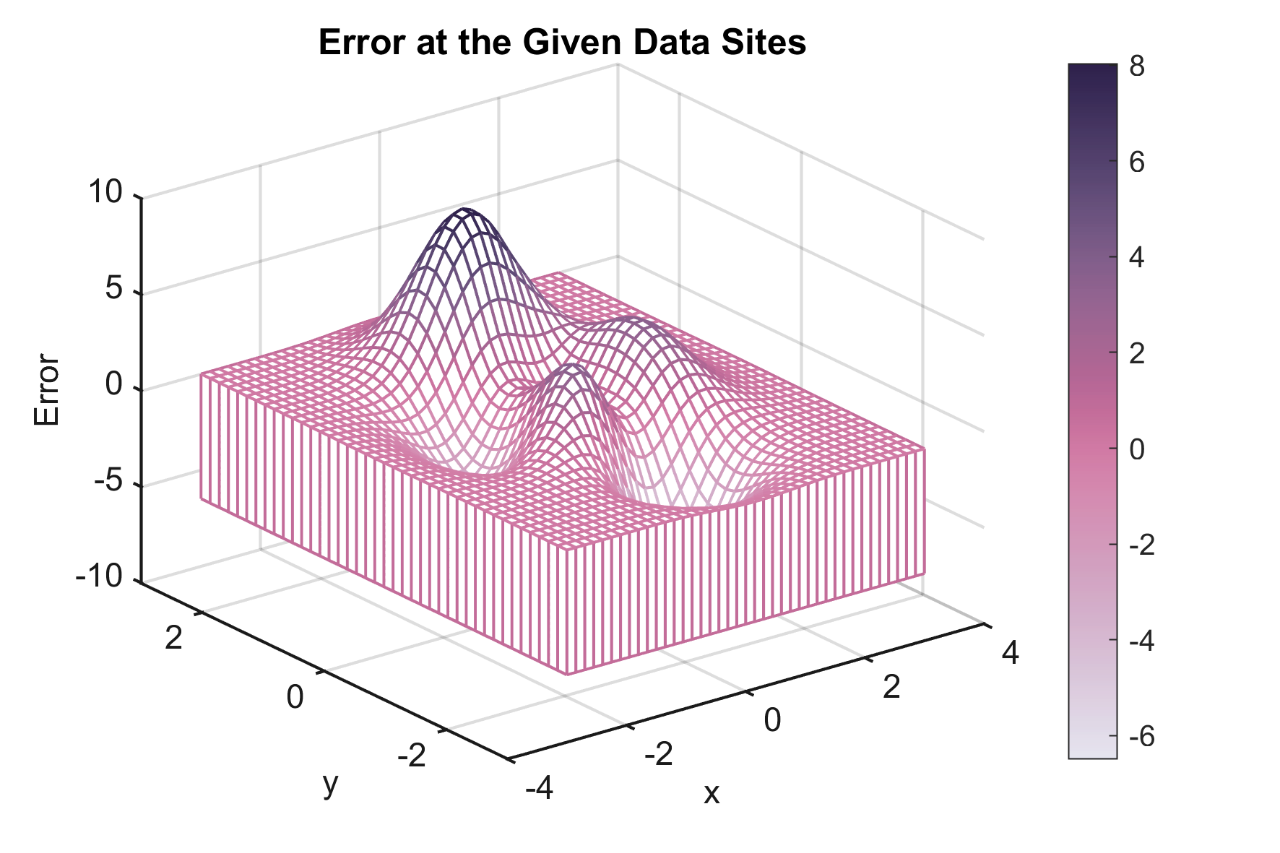

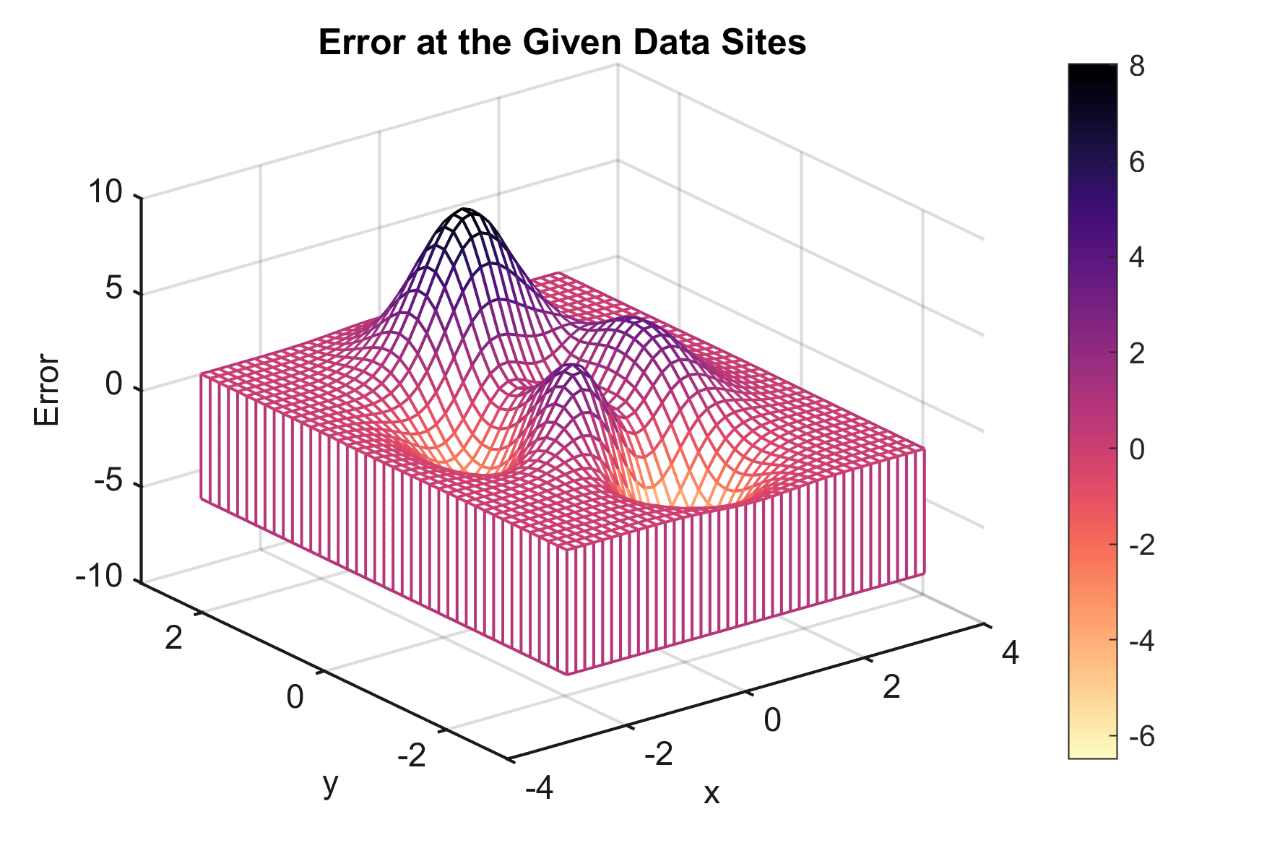

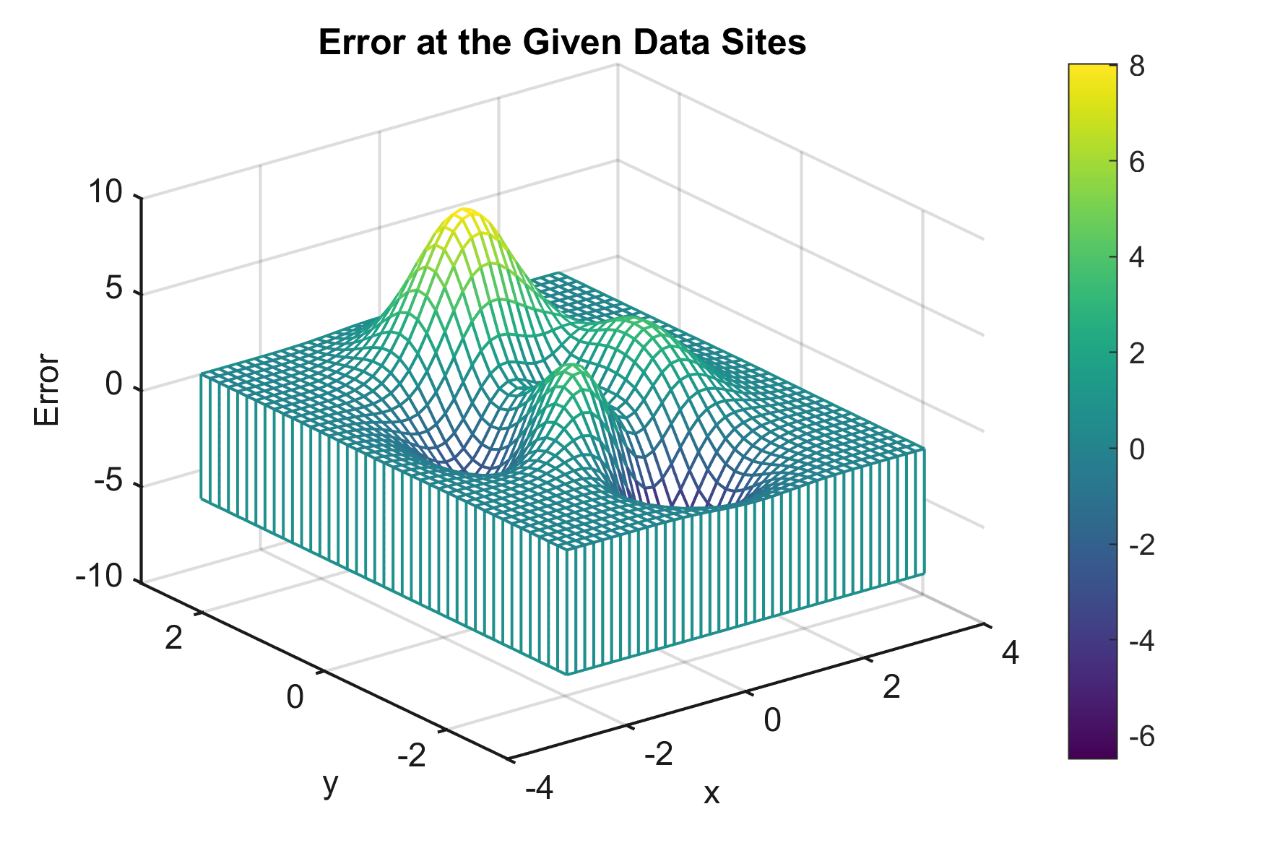

也可以尝试其他配色：

以上。

完整代码：

Matlab带帷幕的网格曲面图绘制模板
