MODBUS转PROFINET(PROFINET转MODBUS)网关PNMD485-K20将电磁流量计接入西门子PLC1500 PROFINET网络的使用方法:

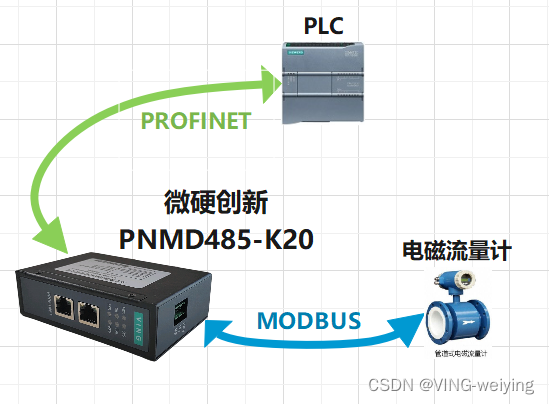

 MODBUS 转PROFINET网关网络简图编辑

本案例MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20,现场的热水电磁流量计采用的是MODBUS RTU通讯协议,支持串口通讯RS485,PLC使用的是西门子S7-1500系列PLC,现场采用PROFINET工业以太网通讯,

产品清单:

1、MODBUSPROFINET网关:PNMD485-K20

2、电磁流量计:RS485 MODBUS

3、PLC:西门子S7-1200  PROFINET

4、软件:博图(博途)

由于电磁流量计有RS485通讯接口,支持MODBUS-RTU现场总线通讯协议,作为MODBUS从站,PLC 支持 PROFINET 以太网通讯协议,作为 PROFINET 主站, PLC和电磁流量计的协议是不同的,电磁流量计是MODBUS-RTU,PLC是PROFINET,所以PLC是不能直接采集电磁流量计的数据的,需要通过MODBUS转PROFINET/ROFINET转MODBUS协议转换模块实现不同协议间的数据交换

本案例是某食品厂的高温热水杀菌项目,热水一直在杀菌釜里面循环,需要对整个过程中的热水流量进行监测,如果杀菌过程中流量出现了明显的下降,则可能是杀菌的热水量不够,达不到杀菌标准,因此,每套杀菌釜上必须安装一台性能稳定的电磁流量计,本案例的目的是通过微硬创新MODBUSRTU转PROFINET网关连接电磁流量计和PLC,目的就是为了实时对设备进行监控,对于杀菌时间,杀菌温度,冷切时间,冷却温度压力等值进行设定

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20简介:

MODBUS转PROFINET网关PNMD485-K20,实现MODBUS转PROFINET功能,能够实现MODBUS接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统,是串口PROFINET网关的一种。

MODBUS转PROFINET网关相关参数:

1、串口端支持的协议类型:MODBUS主站、MODBUS从站、自定义协议以及通用模式(接收式、问答式);

2、串口参数:

         ①工作方式:半双工;

         ②波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选;

         ③数据位:8位;

         ④校验位:无、奇、偶、标志、空格可选;

         ⑤停止位:1、2位可选;

3、MODBUS:

         ①功能码:01H、02H、03H、04H、05H、06H、0FH、10H号功能;

         ②格式:RTU格式和ASCII格式;

         ③功能:写命令连续输出、禁止输出或逢变输出的可选择功能;

         ④每个主站最多可配置48条MODBUS命令;

在西门子博途软件中的配置方法: ROFINET网关PNMD4 85-K20

1MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置一:导入XML创建新项目

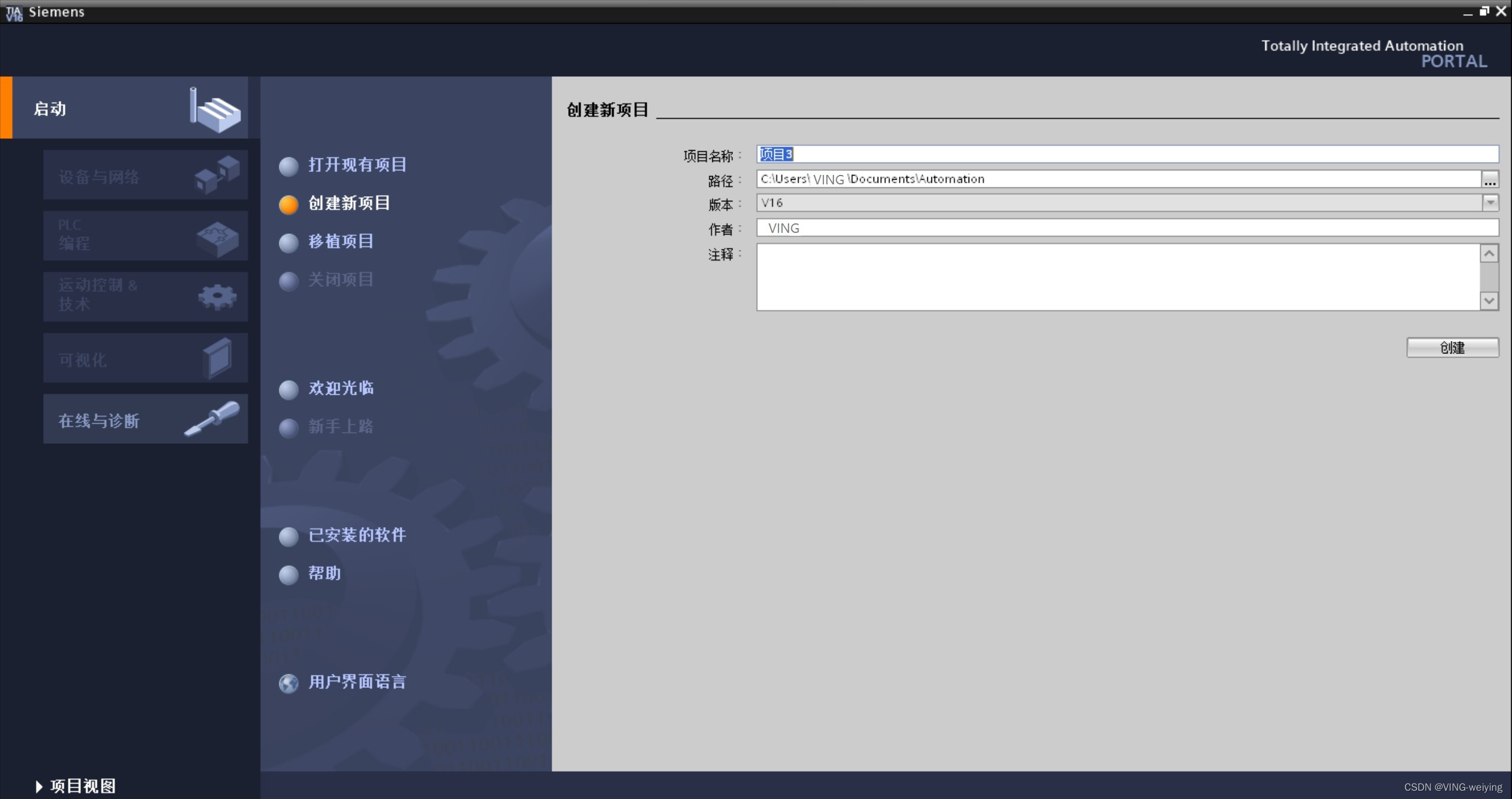

打开博途软件 “TIA Portal V13 ”创建新项目—>输入项目名称—>创建

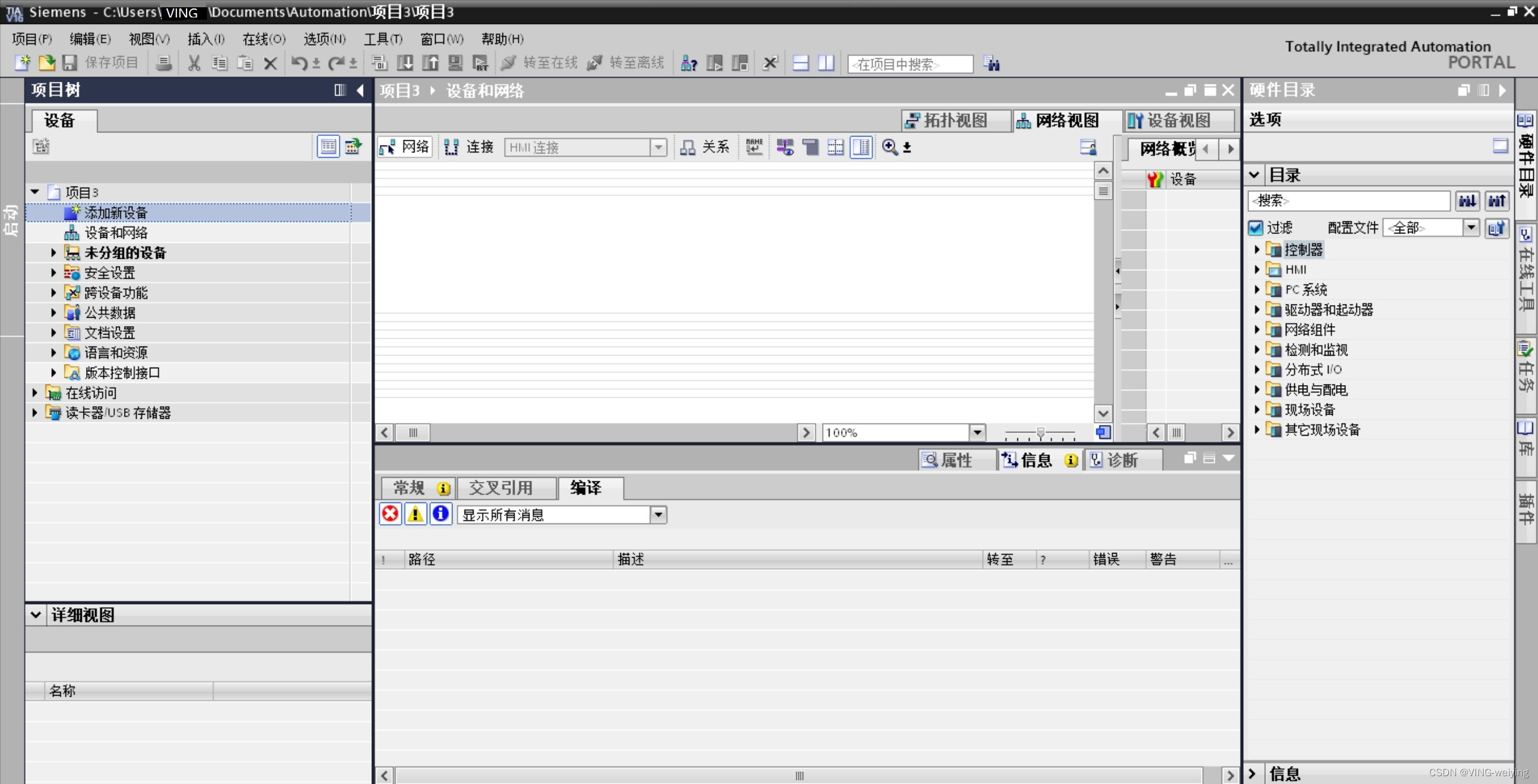

  MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面一编辑2、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置二:添加新设备

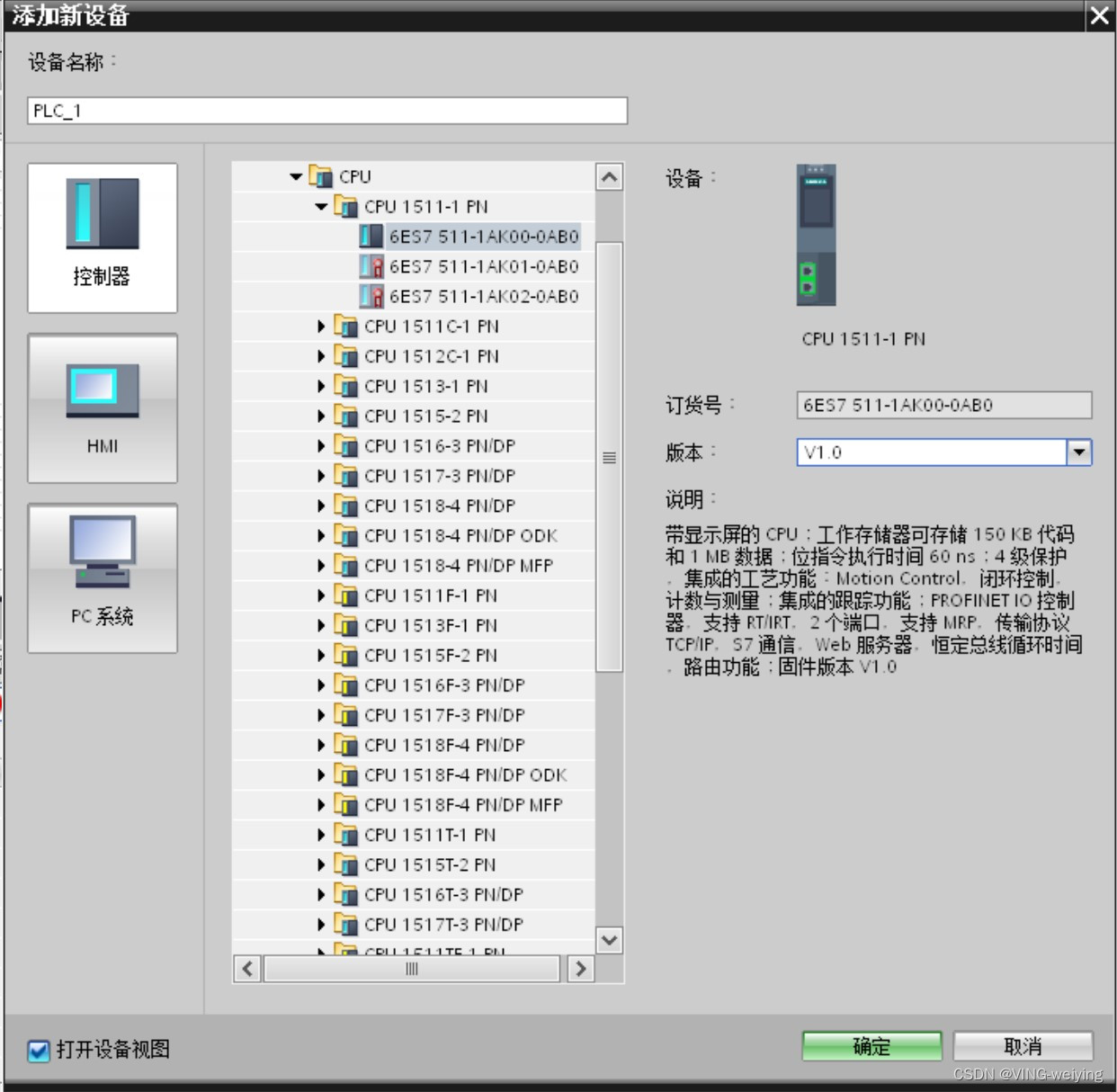

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面二编辑3、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置三:选择PLC

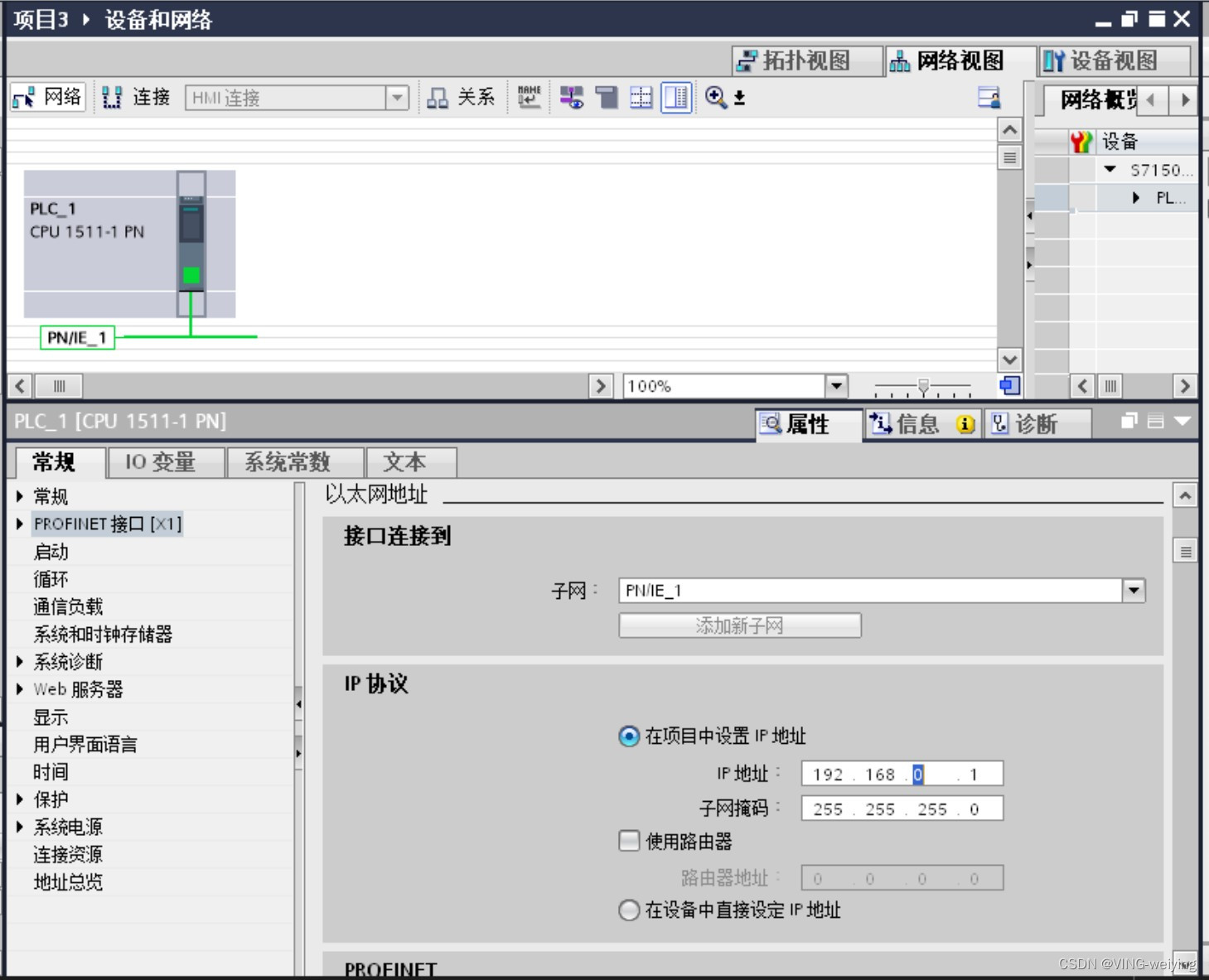

  MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面三 编辑4、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置四:添加子网设置IP

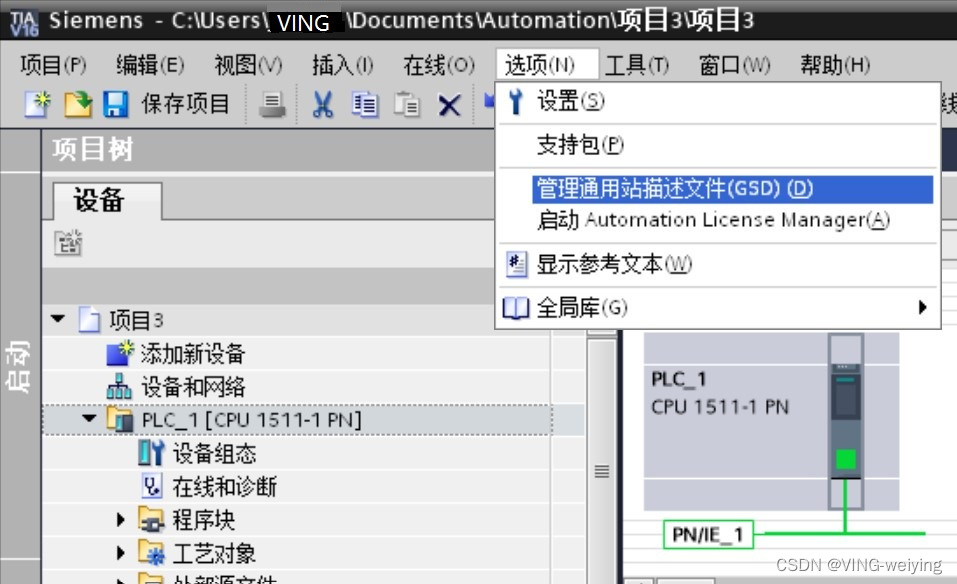

  MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面四 编辑5、MODBUS RTU转PROFINET网桥/PROFINET转MODBUS RTU网桥PNMD485-K20配置五:添加GSD文件

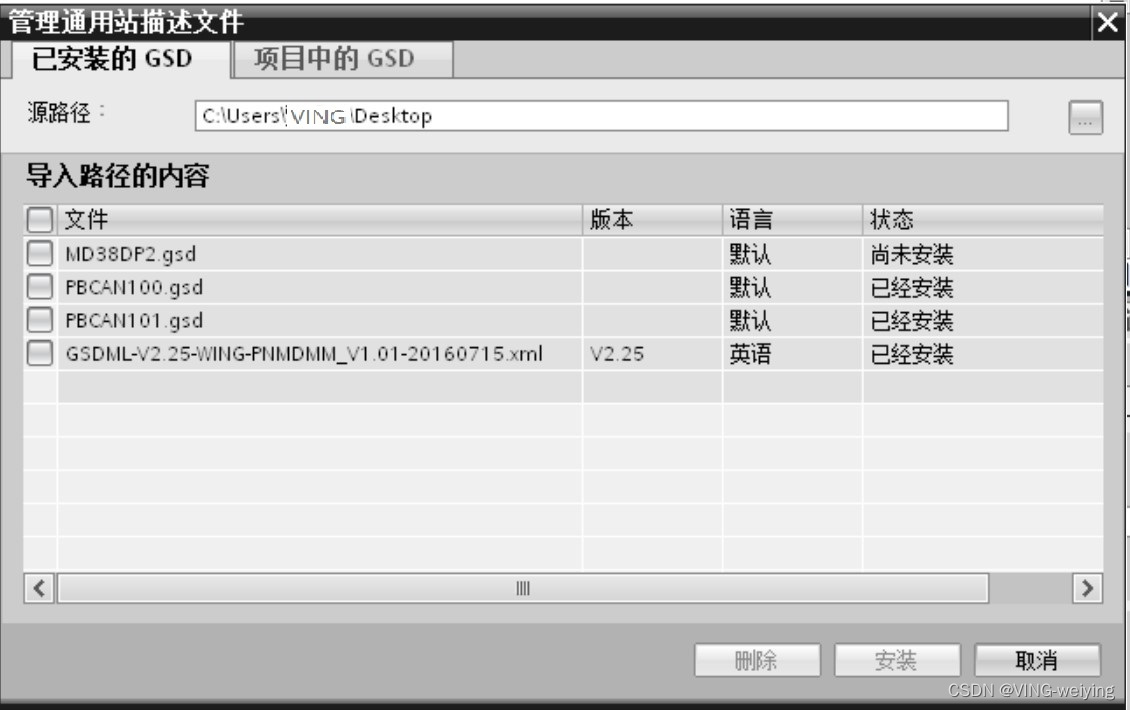

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面五编辑6、MODBUS RTU转PROFINET网桥/PROFINET转MODBUS RTU网桥PNMD485-K20配置六:找到GSD所在文件夹

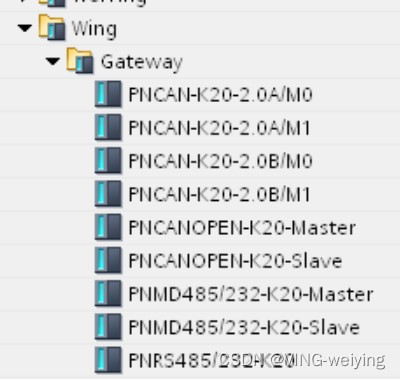

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面六编辑7、MODBUS RTU转PROFINET总线桥/PROFINET转MODBUS RTU总线桥PNMD485-K20配置七:找到所需模块PNMD485-K20

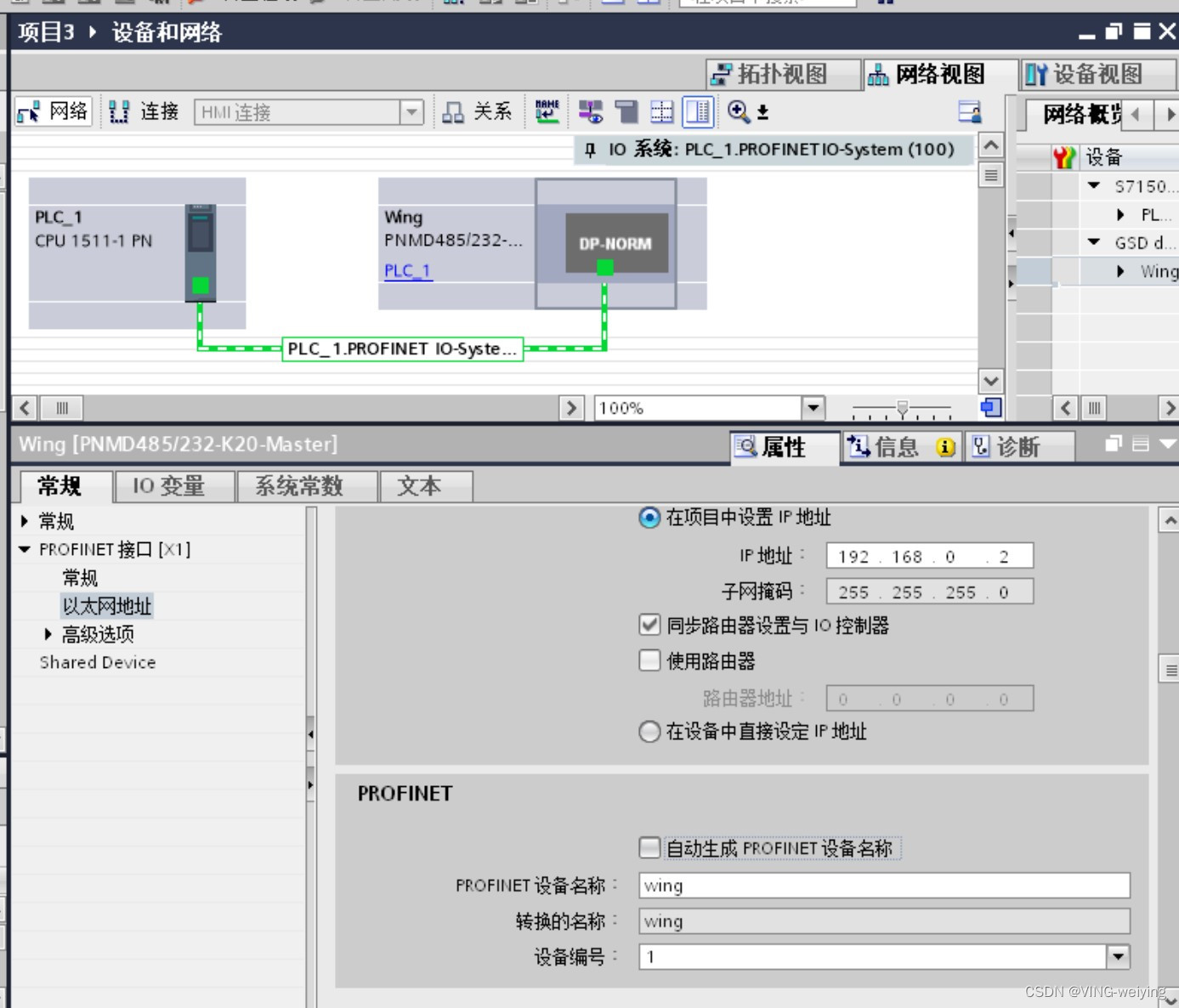

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面七编辑8、MODBUS RTU转PROFINET总线桥/PROFINET转MODBUS RTU总线桥PNMD485-K20配置八:设置PROFINET网关PNMD485-K20的IP及设备名称

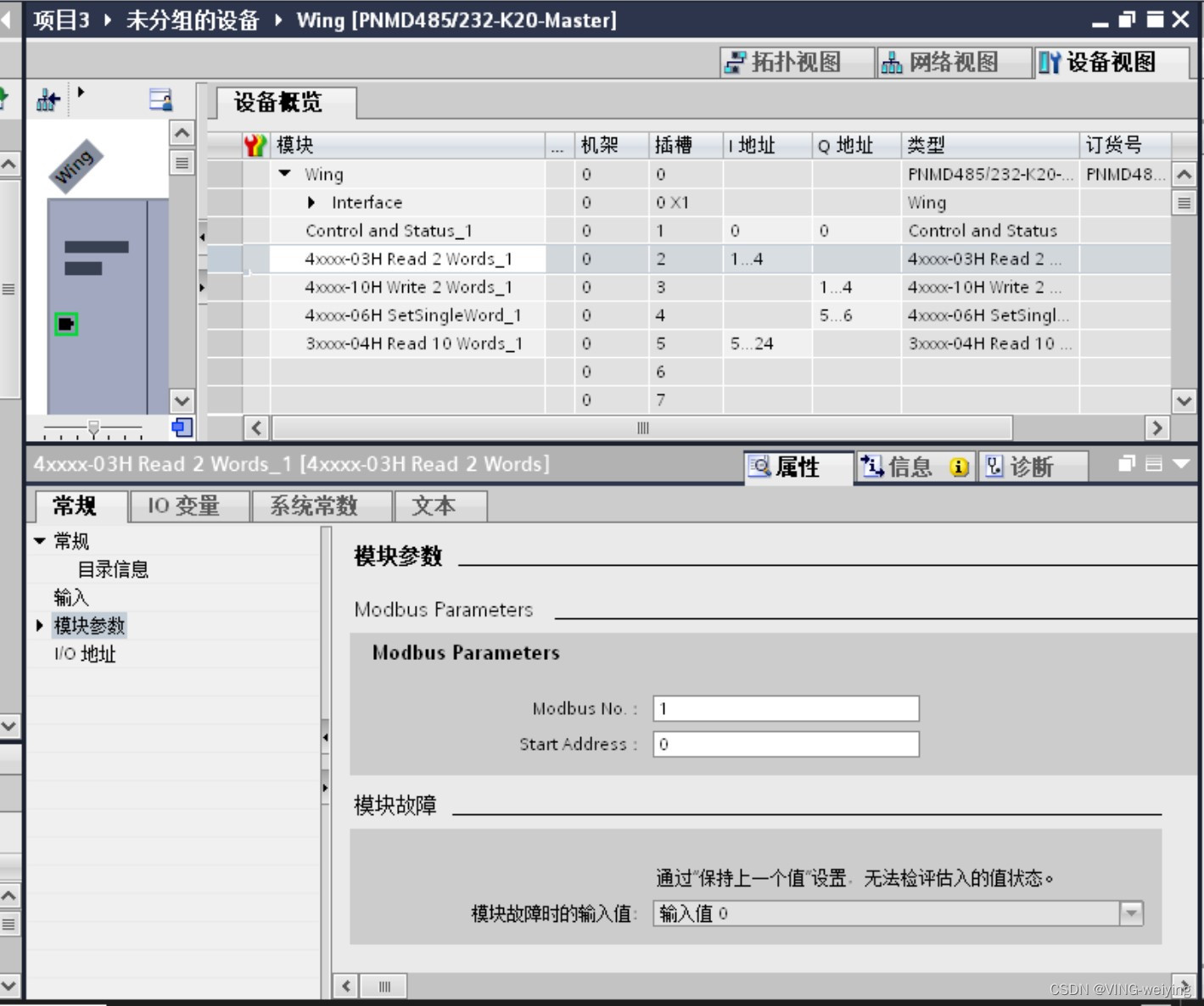

MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面八编辑9、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置九:添加读写命令并填写从站地址及寄存器地址

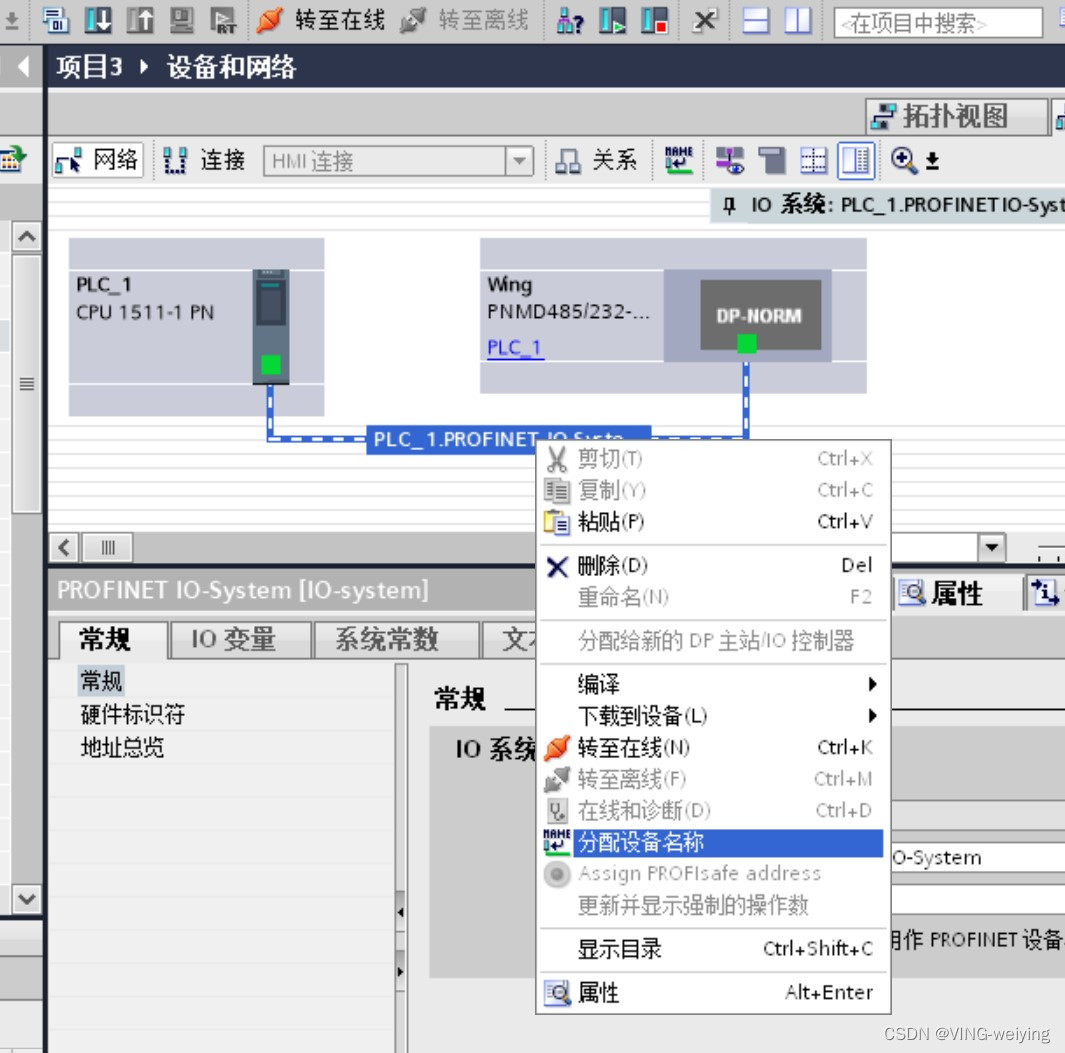

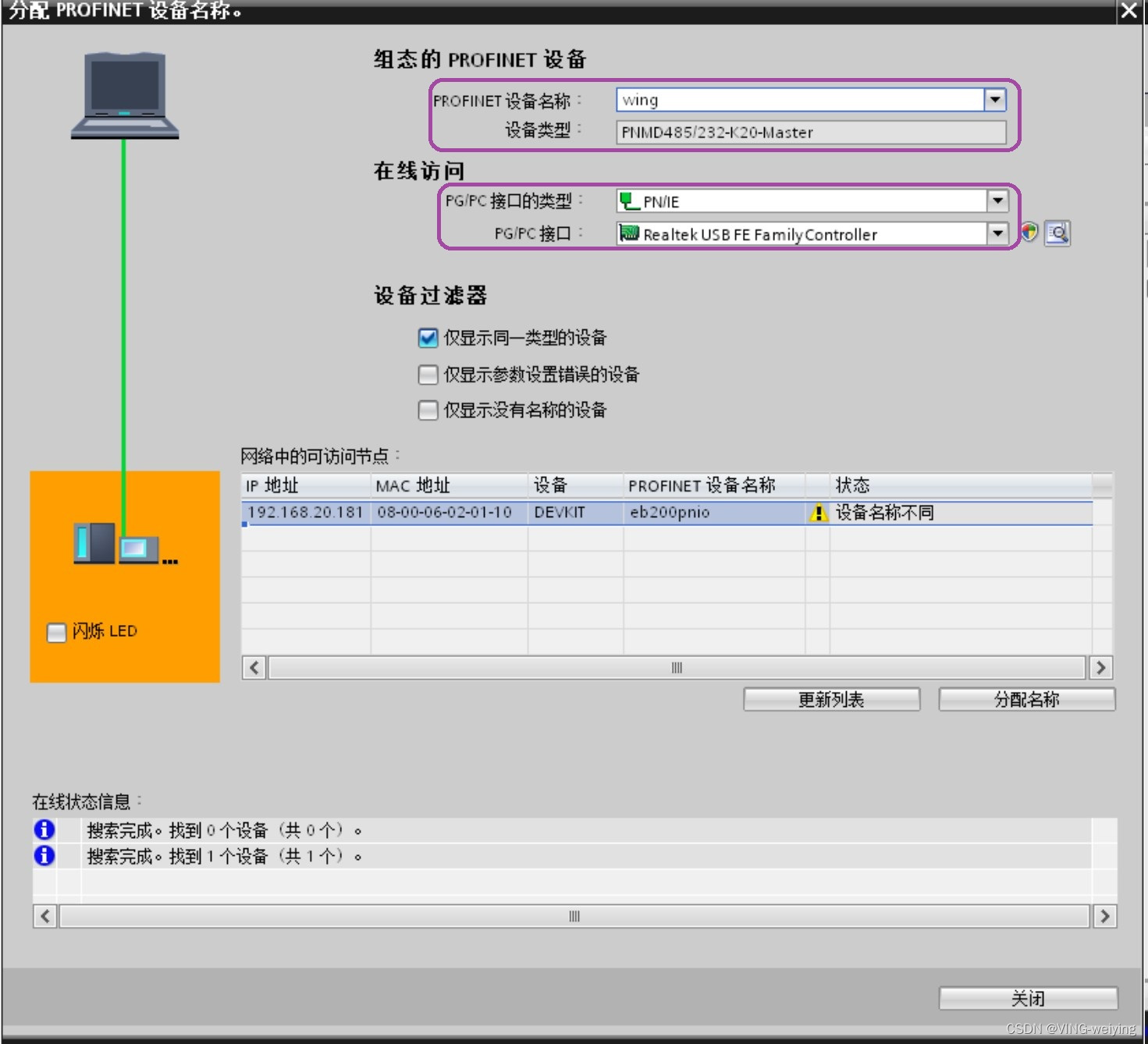

  MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面九编辑10、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置十:给PROFINET网关PNMD485-K20分配新的IP及设备名称

 MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20 配置界面十 编辑11、MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20配置十一:给所需设备分配即可

  MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20  配置界面十一

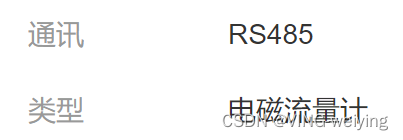

热水流量计输出信号:(4~20)m电流信号、 RS-485/232通讯接口

文章总结:经过上面简单的配置,使用相应型号的微硬创新PROFINET协议转换网关,用户可以很轻松的完成RS485 RS232 MODBUS RTU和PROFINET的协议转换,在PROFINET总线协议下读写MODBUS设备的数据,实现RS232PROFINET, RS485转PROFINET,MODBUS转PROFINET。
