1. 前言

1.1 超声波距离传感器

超声波距离传感器允许您使用简单的超声波传感器，如HC -SR04（数据表， SparkFun）和 ESPHome 来测量距离。这些传感器通常不能测量超过约两米的任何东西，有时可能会发出一些恼人的咔嗒声。

该传感器平台期望传感器可以在特定引脚上发送触发脉冲，并在进行测量后发出回波脉冲。因为有时（例如，如果没有检测到物体）回波脉冲永远不会返回，这个传感器还有一个超时选项，它指定等待值的时间。

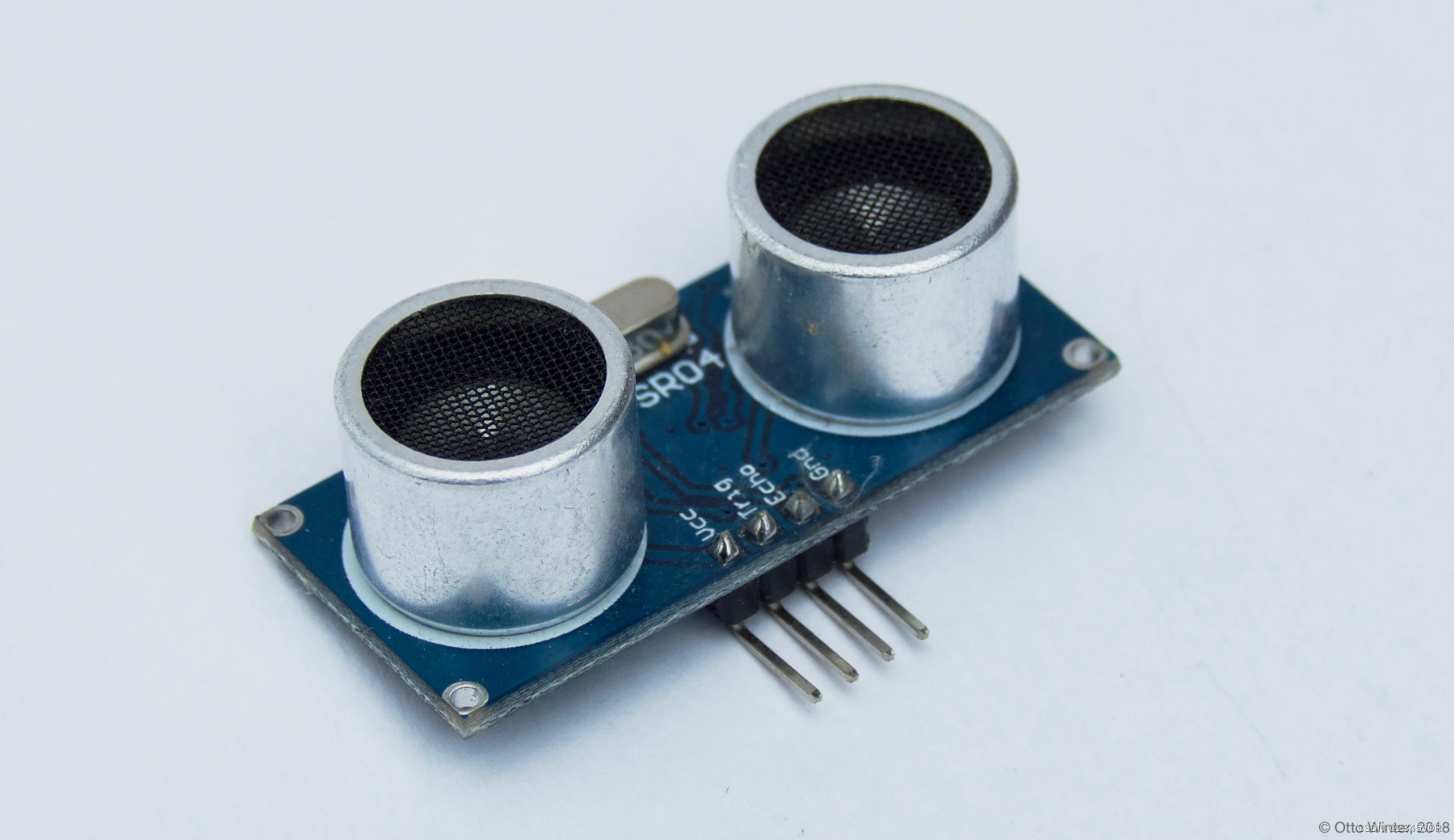

HC -SR04 超声波距离传感器。

1.2 接线

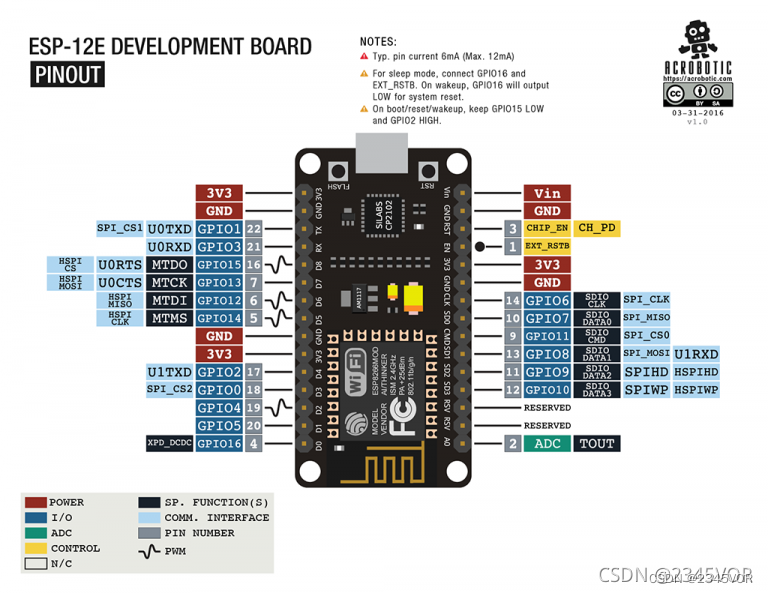

采用esp8266

trigger_pin: D5
echo_pin: D6
Gnd：Gnd
VCC：5V

注意电源一定要接5V，接3.3V传感器失效，无法工作

2. 配置例程

配置基本引脚接口

sensor:
  - platform: ultrasonic
    trigger_pin: D5
    echo_pin: D6
    name: "Ultrasonic Sensor"

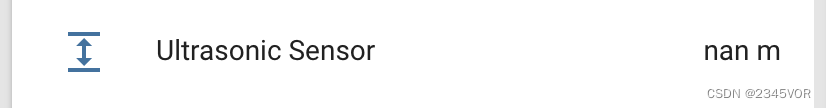

显示

2.1 配置变量：

• trigger_pin (必需, Pin Schema ): 定期向其发送触发脉冲的输出引脚。
• echo_pin (必需, Pin Schema ): 等待回显的输入引脚。
• name（必需，字符串）：传感器的名称。
• update_interval ( Optional , Time ): 检查传感器的时间间隔。默认为60s.
• Sensor的所有其他选项。

2.2 高级选项：

• timeout （可选，浮动）：超时的米数。大多数传感器最多只能感应 2 米。默认为 2
• pulse_time ( Optional , Time ): 触发引脚处于活动状态的持续时间。默认为10us.
• id ( Optional , ID )：手动指定用于代码生成的ID。

2.3 完整代码：

esphome:
  name: nodemcu-test

esp8266:
  board: nodemcuv2

# Enable logging
logger:

# Enable Home Assistant API
api:

ota:
  password: "ced33e5545b140bfcb5e681179b9bf33"

wifi:
  ssid: "J09 502"
  password: "qwertyuiop111"

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Nodemcu-Test Fallback Hotspot"
    password: "xzlKdVsXRfIy"

captive_portal:

# Example configuration entry
sensor:
  # Example configuration entry(https://esphome.io/components/sensor/ultrasonic.html?highlight=hc)
  - platform: ultrasonic
    trigger_pin: D5
    echo_pin: D6
    name: "Saltlevel in percent"
    update_interval: 10s
    filters:
    # Calculates in %
    # Replace 0.42 by the height of your container. From the sensor to the bottom.
    # I used this website to know how I should multiply my values :https://www.skillsyouneed.com/num/percent-change.html
    - lambda: return (0.42-x)*(100/0.42);
    unit_of_measurement: "%"
    #(https://adonno.com/salt-level-sensor/)
  - platform: ultrasonic
    trigger_pin: D5
    echo_pin: D6
    name: "Saltlevel in cm"
    update_interval: 10s
    filters:
    # Replace the 0.42 by the height of your container. From the sensor to the bottom.
    # I multiplied by 100 in order to get CM since the sensor works in meters
    - lambda: return (0.42-x)*100;
    unit_of_measurement: "cm"

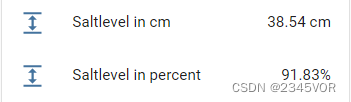

测量物体距离目标位置的绝对长度

4. 总结

非常感谢各位大佬的支持，特别是ESPhome，到这里Homeassistant 与Ultrasonic Distance超声波距离传感器握手就算完成了。大家快去探索距离读取的乐趣吧！🥳🥳🥳我们实现对外部世界进行感知🎏，充分认识这个有机与无机的环境🌻，科学地合理地进行创作和发挥效益🛹，然后为人类社会发展贡献一点微薄之力。🏃‍♂️🏃‍♂️🏃‍♂️

参考文献：
Salt level sensor for water softener in Home Assistant with ESPHome
Ultrasonic Distance Sensor
