H3C 路由备份&聚合实验

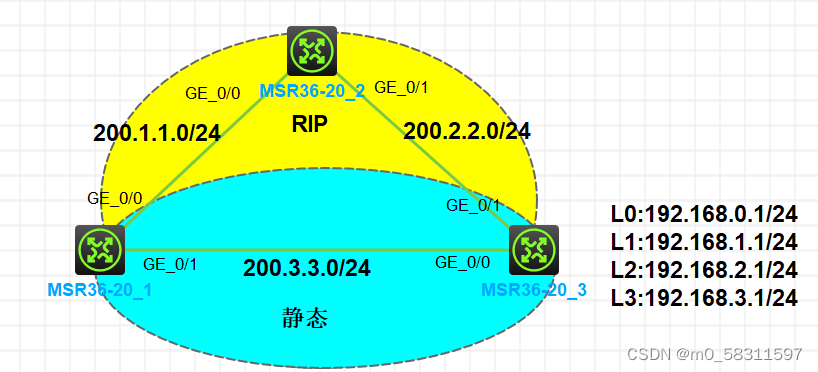

一、拓扑图

 注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

二、实验需求

1. 按照图示配置 IP 地址，R3 上连接 192.168.X.X/24 4个业务网段
2. 配置 RIPv2 协议使全网互通，R1 和 R3 的直连链路不运行 RIP
3. R1 上配置静态路由直接经过 R3 到达所有业务网段
4. R1 和 R2 上不允许出现业务网段的明细路由
5. 要求 R1 上到达所有业务网段优先走 R2，当 R2 的链路故障时，自动切换到走 R3

三、实验解法

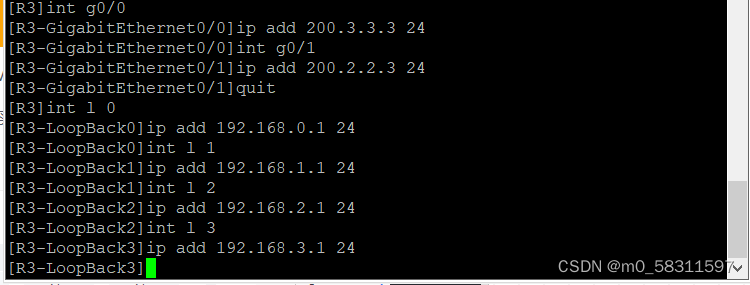

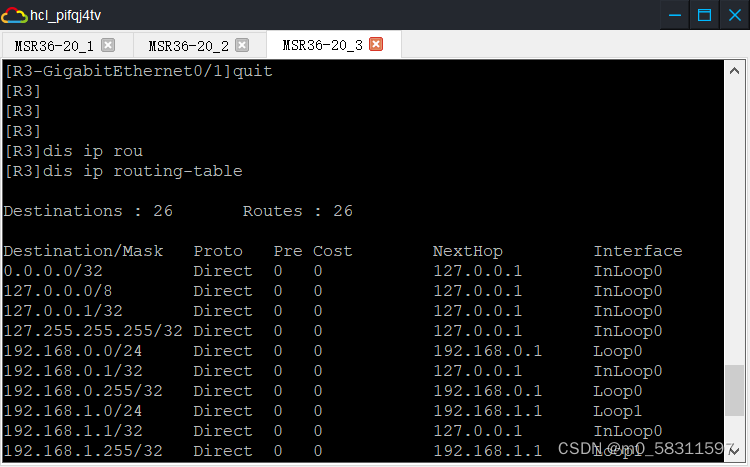

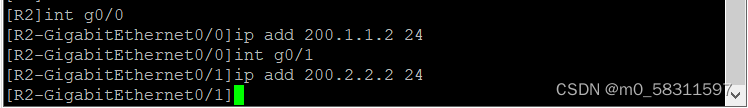

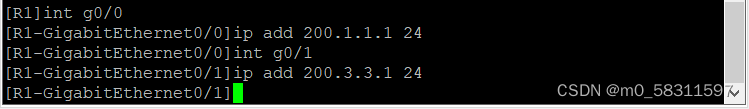

1.配置ip地址

 2.配置 RIPv2 协议使全网互通，R1 和 R3 的直连链路不运行 RIP

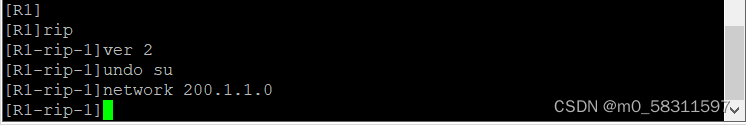

 步骤 1：分别在 R1，R2，R3 上配置 RIPv2，关闭自动聚合，宣告所有直连网段，除了 R1 和 R3 的 200.3.3.0/24 网段

3.R1 上配置静态路由直接经过 R3 到达所有业务网段

4.R1 和 R2 上不允许出现业务网段的明细路由

5.要求 R1 上到达所有业务网段优先走 R2，当 R2 的链路故障时，自动切换到走 R3

分析：R3 上一共有 4 个业务网段，而且是连续的 C 类网段，要求全网不允许出现业务网段的明细路由，所以 R1 上配置的静态路由必须是聚合路由，且 R3 需要把业务网段在 RIP 中聚合后发布
　　192.168.0.0/24 - 192.168.3.0/24 这 4 个业务网段是连续的，而且对 R1 来说在同一个下一跳，满足聚合要求。4 条路由聚合为一条，子网掩码需要缩短 2 位，聚合之后的路由为 192.168.0.0/22 网段
　　另外，需要优先走 R2，意味着配置的静态路由是作为浮动静态路由备份，静态路由的优先级需要修改到比 RIP 更大

步骤 一：R1 上配置到达所有业务网段的静态聚合路由，同时修改优先级到 110，作为浮动静态路由备份

步骤 二：R3 上在连接 R2 的接口上配置 RIP 聚合，把所有业务网段聚合为一条

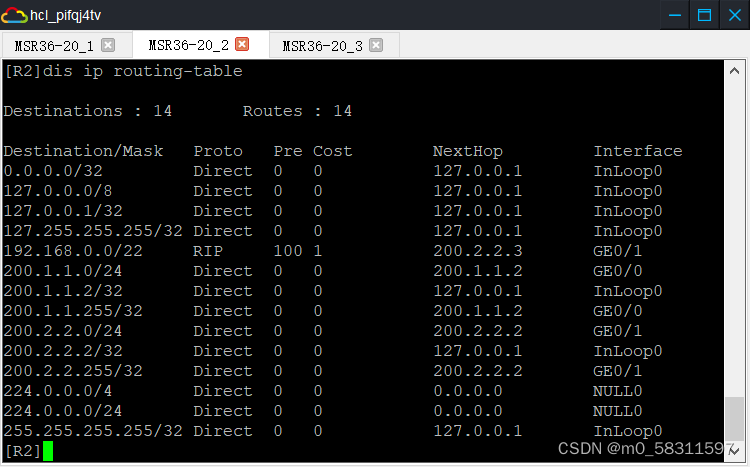

步骤 三：测试 R1 和 R2 上只存在业务网段的聚合路由，且 R1 上优先选择了 RIP 的路由

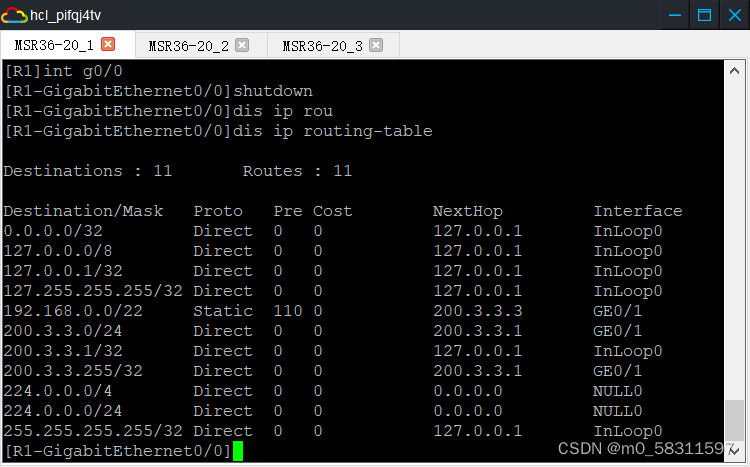

 步骤 4：当中断 R1 和 R2 相连的接口，R1 到达所有业务网段的路由会自动切换到静态路由
