远程管理小实验

1. 远程管理交换机

1. 优点：通过网络方便管理网络设备，不需要到设备旁边

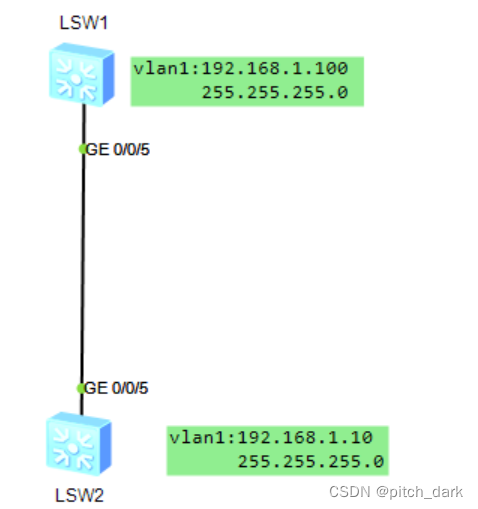

LSW1为被控端

LSW2为客户端

1.配置SW1交换机管理IP地址

<Huawei>system-view

[Huawei]interface Vlanif 1                //路由器是 物理接口配置IP地址，其余无异

[Huawei-Vlanif1]ip address 192.168.1.100 255.255.255.0

[Huawei-Vlanif1]undo shutdown

2.配置SW2交换机管理IP地址

<Huawei>system-view

[Huawei]interface Vlanif 1

[Huawei-Vlanif1]ip address 192.168.1.10 255.255.255.0

[Huawei-Vlanif1]undo shutdown

1. SW1配置远程访问

<Huawei>system-view

[Huawei]user-interface vty 0 4（配置允许5个终端远程管理）

[Huawei-ui-vty0-4] authentication password (开启远程管理密码认证)

[Huawei-ui-vty0-4]set authentication password cipher 123（配置远程管理密码）

[Huawei-ui-vty0-4]user privilege level 3（设置管理员权限，范围0-15）

5)SW2客户端远程登录被管理的交换机

<Huawei>telnet 192.168.1.100

Password:输入密码123

<Huawei>system-view

[Huawei]sysname S1

回到被管理主机查看名字是否更改

注：telnet 远程管理协议，端口23

附加：路由的基础_01

1. 路由与配置

1. 路由：数据从一个网络到另外一个网络之间转发数据包的过程称为路由（数据出去玩）
2. 路由器：连接不同网络，实现不同网段之间的通信
3. 路由表：路由器选择数据传输路径的依据
4. 路由器的工作原理

路由器接收数据包

检查数据中的目标IP

在路由表中查找与目标IP相匹配的路由条目

路由表中找到与目标IP相匹配的路由条目后，按照此条目所指的方向将数据转发出去

站名

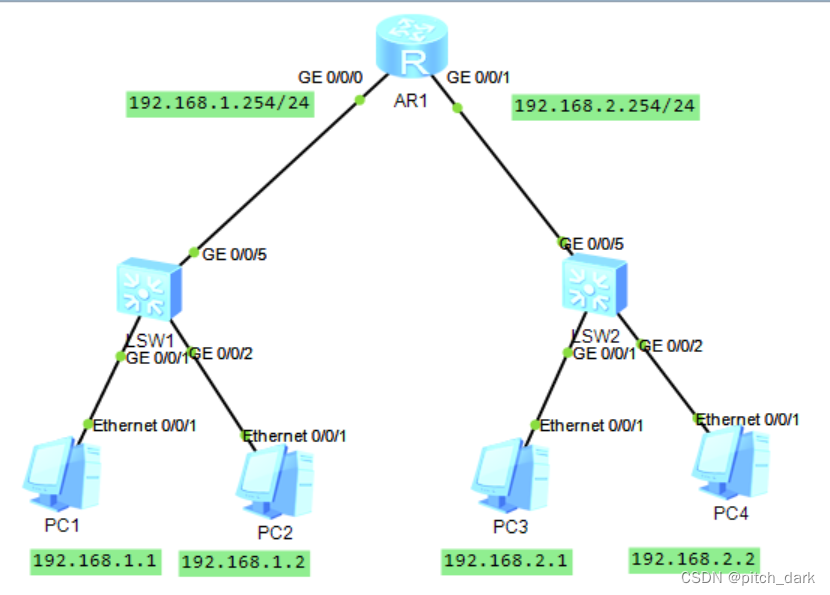

1. 配置直连路由的通信

1）配置路由器接口IP

<Huawei>system-view

[Huawei]sysname R1

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1-GigabitEthernet0/0/0]undo shutdown

[R1]interface GigabitEthernet 0/0/1

[R1-GigabitEthernet0/0/1]ip address 192.168.2.254 255.255.255.0

[R1-GigabitEthernet0/0/1]undo shutdown

2）配置PC机IP与网关地址

配置PC1的IP地址：192.168.1.1、网关：192.168.1.254

配置PC2的IP地址：192.168.1.2、网关：192.168.1.254

配置PC3的IP地址：192.168.2.1、网关：192.168.2.254

配置PC4的IP地址：192.168.2.2、网关：192.168.2.254

3）测试连通性

PC1  ping  192.168.2.1

PC1  ping  192.168.2.2

PC2  ping  192.168.2.1

PC2  ping  192.168.2.2

1. 查看路由表

<R1>display ip routing-table
