基于51单片机的心率脉搏计测量报警

发布于：2022-11-29 ⋅ 阅读:(694) ⋅ 点赞:(0)

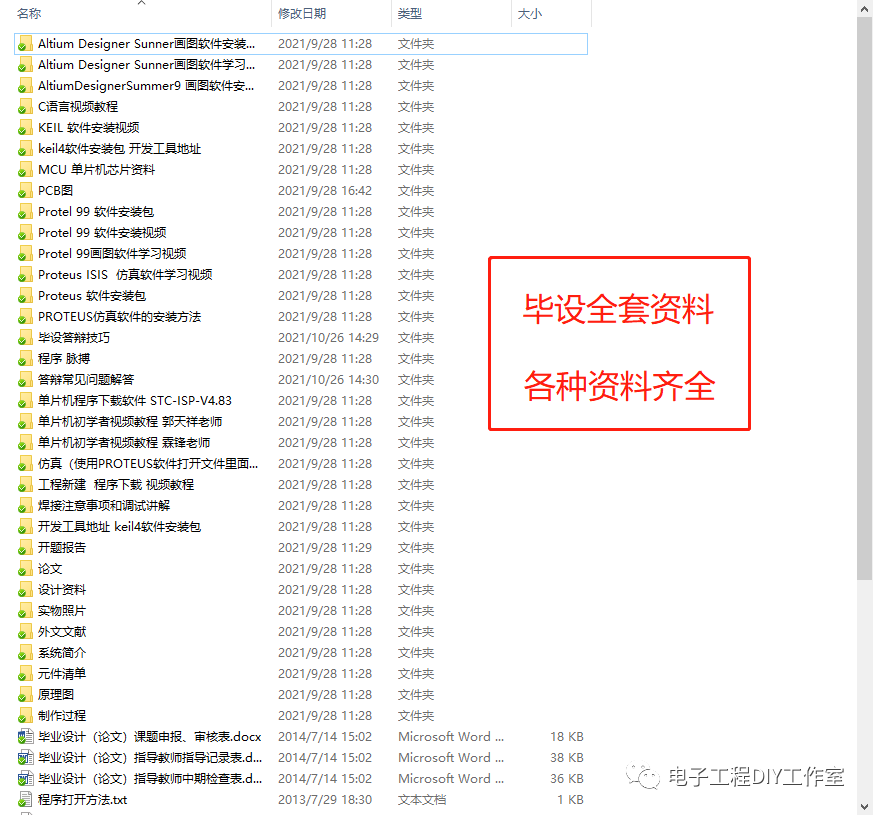

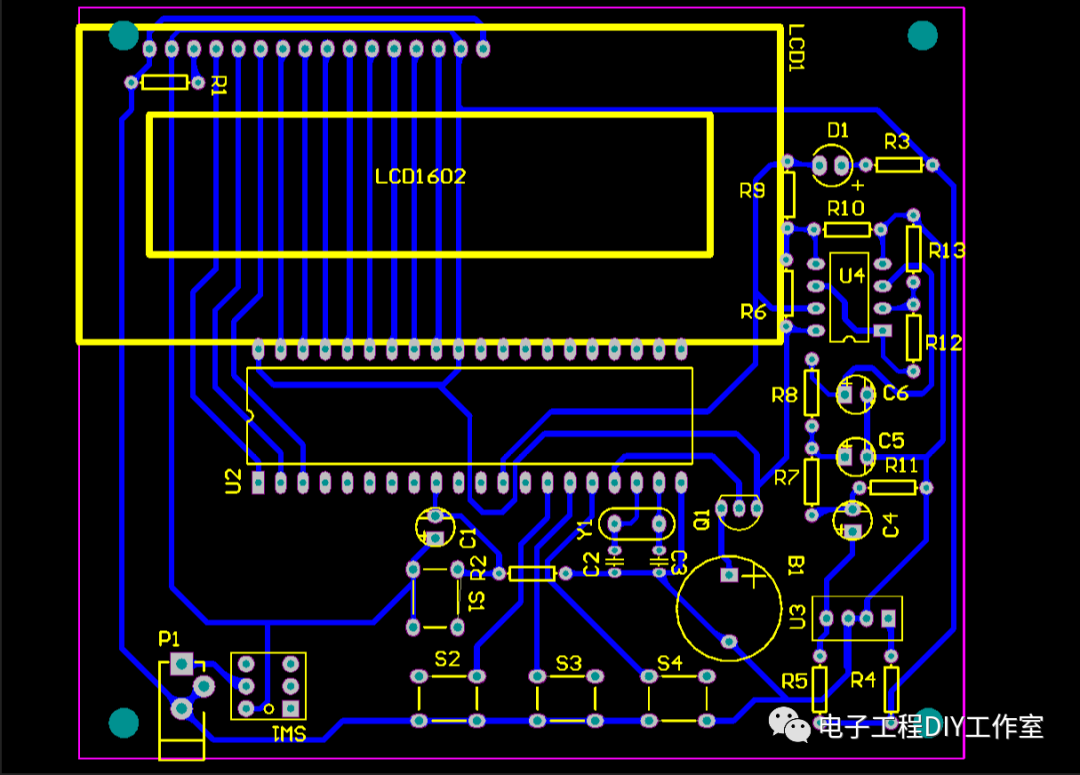

基于51单片机的心率脉搏计测量报警（源程序+原理图+PCB+论文）全套毕设资料

资料编号：002

功能介绍：

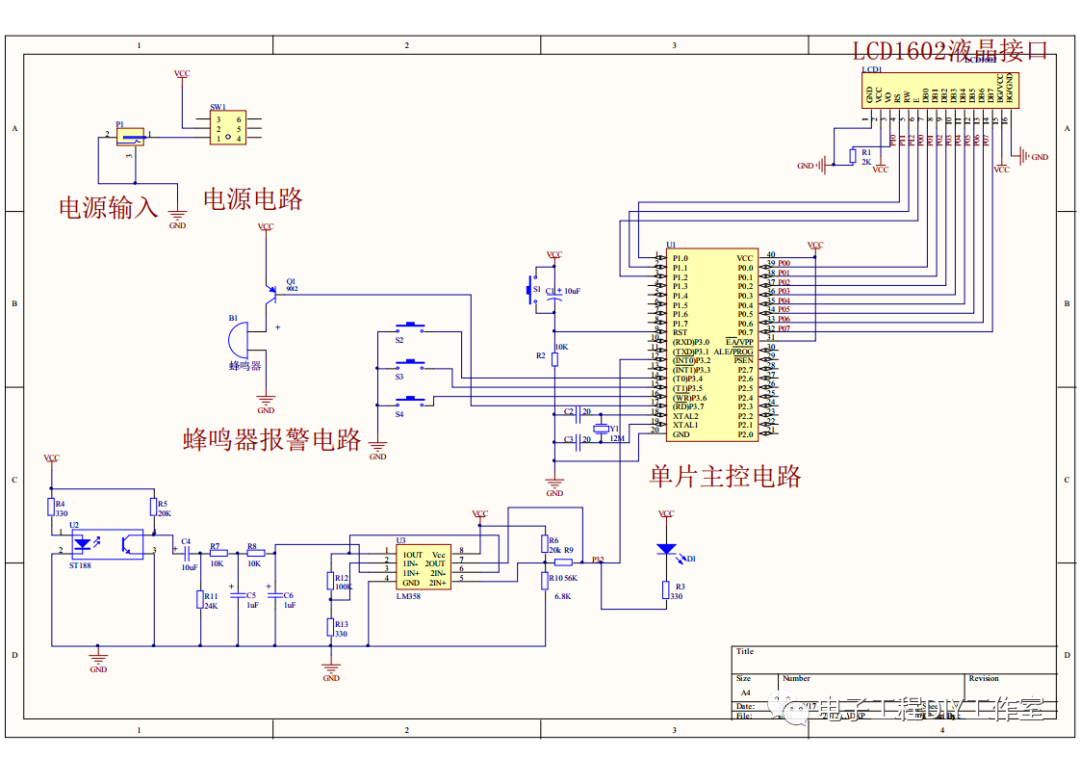

本系统采用单片机+LCD1602液晶+光电传感器+蜂鸣器+运放 +滤波电路 +按键组合而成。

按键说明：

从左边第一个起，减键、加键、设置键。

1.单片机型号：STC89C52/51、AT89C52/51、AT89S52/51可以任选，程序通用。
2.本系统自带单片机上电复位电路，晶振电路，手动复位电路（即复位按键）。

3.可以用按键设置，设置心率的上、下限报警值,并具有掉电保存，保存在STC单片机的内部，上电无需重新设置。

4.当实际测到的心率次数超过上限或低于下限时，蜂鸣器报警提示心率不正常。

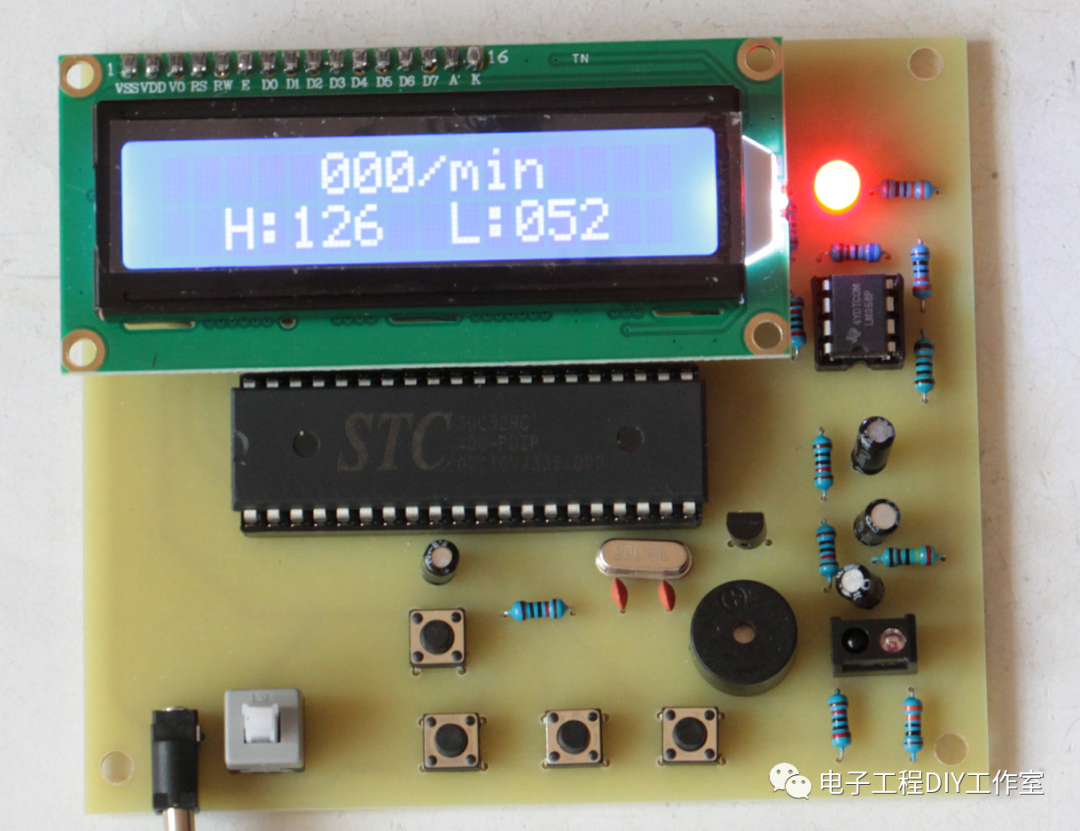

5.LCD1602液晶第一行显示当前的心率，单位是心率/分钟，第二行显示设定的上、下限报警值。

6.把手指放在光电传感器上，要轻轻的压在传感器上面，尽量要其他手指支撑起要测脉搏的手指头。

7.手指放上去后5秒左右指示灯会闪烁，说明已经测到您的脉搏了。

8.人脉搏跳动的时候，血液的透光性不一样会导致接收器那边接收的信号强弱不一样，因此可以把变化的信号滤波、放大、整形等系列处理后，单片机利用外部中断对其进行计数，最终换算成人一分钟脉搏的跳动次数显示在液晶屏上。
