一、题目

（1）题目描述

   在数字芯片设计中，通常把完成特定功能且相对独立的代码编写成子模块，在需要的时候再在主模块中例化使用，以提高代码的可复用性和设计的层次性，方便后续的修改。

   请编写一个子模块，将输入两个8bit位宽的变量data_a,data_b，并输出data_a,data_b之中较小的数。并在主模块中例化，实现输出三个8bit输入信号的最小值的功能。

（2） 状态转换

对于子模块

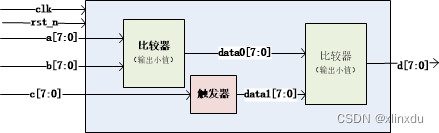

（3）信号示意图

（4）端口描述

二、分析

  设计一个二输入比较器子模块，主模块通过调用一个子模块，子模块输出值直接和第三个值比较大小，最后输出最小值。如果调用两个子模块进行比较，会多消耗一个比较器资源。

三、RTL

1、top module

module main_mod
(
//-- system signal
  input            clk  ,
  input            rst_n,

//-- input signal
  input      [7:0] a,
  input      [7:0] b,
  input      [7:0] c,

//--
  output reg [7:0] d
);

wire [7:0] data0;
reg  [7:0] c_buff;

a_b2min u0_a_b2min(
                    .clk  (clk  ),
                    .rst_n(rst_n),
                    .a    (a    ),
                    .b    (b    ),
                    .c    (data0)
);

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    c_buff <= 8'b0;
  end
  else begin
    c_buff <= c;
  end
end

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    d <= 8'b0;
  end
  else if (data0>c_buff) begin
    d <= c_buff;
  end
  else if (data0 <= c_buff) begin
    d <= data0;
  end
  else begin
    d <= 8'bz;
  end
end

endmodule

2、子模块

module a_b2min
(
//-- system signal
  input            clk  ,
  input            rst_n,

//-- input signal
  input      [7:0] a,
  input      [7:0] b,

//--
  output reg [7:0] c
);

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    c <= 8'b0;
  end
  else if (a>b) begin
    c <= b;
  end
  else if (a <= b) begin
    c <= a;
  end
  else begin
    c <= 8'bz;
  end
end

endmodule

四、Testbench

`timescale 1ps/1ps
module tb_main_mod;
  reg        clk;
  reg        rst_n;
  reg  [7:0] a ;
  reg  [7:0] b ;
  reg  [7:0] c ;
  wire [7:0] d ;

/*-----------------------------------------------\
 --    --
\-----------------------------------------------*/
initial begin
  clk   = 1;
  rst_n   = 1;
  #1000 rst_n = 0;
  #4001 rst_n = 1;
    repeat(10000)begin
      d_case(a,b,c,{$random}%256,{$random}%256,{$random}%256);
      #5000 ;
  end
end

/*-----------------------------------------------\
 --    --
\-----------------------------------------------*/
task d_case;
  output  [7:0] a;
  output  [7:0] b;
  output  [7:0] c;
  input   [7:0] a0;
  input   [7:0] b0;
  input   [7:0] c0;

  begin
    a = a0 ;
    b = b0 ;
    c = c0 ;
  end
endtask

/*-----------------------------------------------\
 --  clock period is 5ns  --
\-----------------------------------------------*/
always begin
  #2500 clk = ~clk;
end

/*-----------------------------------------------\
 --  display  --
\-----------------------------------------------*/
//-- debug signal
reg [7:0] a1,a2;
reg [7:0] b1,b2;
reg [7:0] c1,c2;

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    a1 <= 8'bz;
    a2 <= 8'bz;
    b1 <= 8'bz;
    b2 <= 8'bz;
    c1 <= 8'bz;
    c2 <= 8'bz;
  end
  else begin
    a1 <= a ;
    a2 <= a1;
    b1 <= b ;
    b2 <= b1;
    c1 <= c ;
    c2 <= c1;
  end
end

always @ (d)begin
  if((a2 > b2) && (a2 > c2))begin
    if((b2 > c2) && (d == c2))begin
    end
    else if((b2 <= c2) && (d == b2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((b2 > a2) && (b2 > c2))begin
    if((a2 > c2) && (d == c2))begin
    end
    else if((a2 <= c2) && (d == a2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((c2 > a2) && ( c2 > b2))begin
    if((a2 > b2) && (d == b2))begin
    end
    else if((a2 <= b2) && (d == a2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((a2 == b2) || (a2 == c2) || (b2 == c2))begin
  end
  else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
  end
end

main_mod u_main_mod(
                     .clk(clk),
                     .rst_n(rst_n),
                     .a (a  ),
                     .b (b  ),
                     .c (c  ),
                     .d (d  )
                    );

initial #60000000 $finish;
initial begin
  $fsdbDumpfile("main_mod.fsdb");
  $fsdbDumpvars            ;
  $fsdbDumpMDA             ;
end
endmodule

五、结果分析

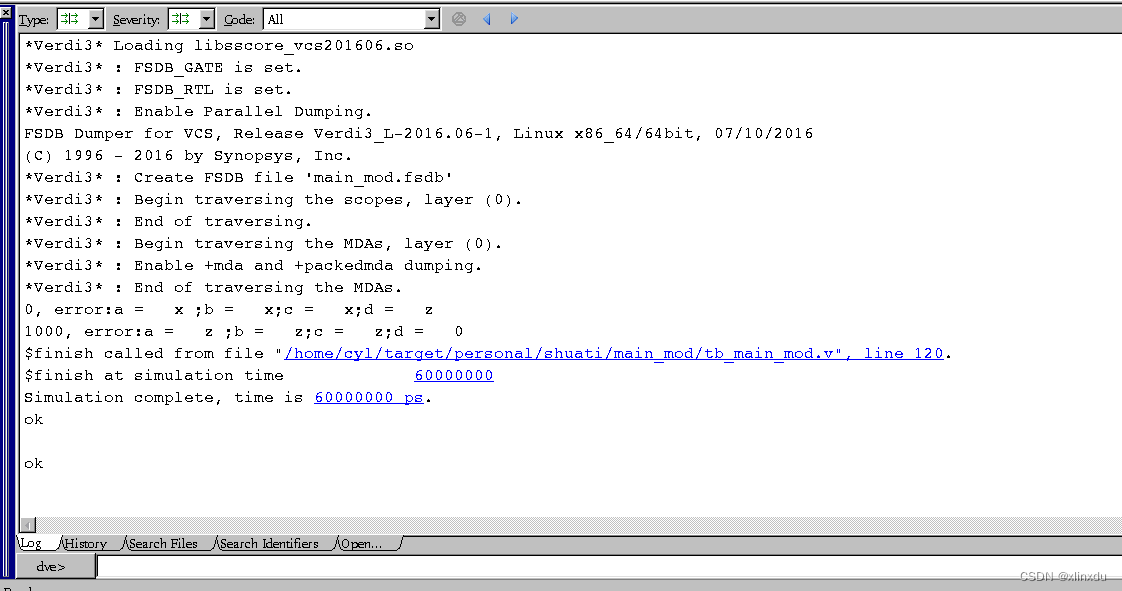

（1）TB结果

/*-----------------------------------------------\
 --  display  --
\-----------------------------------------------*/
//-- debug signal
reg [7:0] a1,a2;
reg [7:0] b1,b2;
reg [7:0] c1,c2;

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    a1 <= 8'bz;
    a2 <= 8'bz;
    b1 <= 8'bz;
    b2 <= 8'bz;
    c1 <= 8'bz;
    c2 <= 8'bz;
  end
  else begin
    a1 <= a ;
    a2 <= a1;
    b1 <= b ;
    b2 <= b1;
    c1 <= c ;
    c2 <= c1;
  end
end

always @ (d)begin
  if((a2 > b2) && (a2 > c2))begin
    if((b2 > c2) && (d == c2))begin
    end
    else if((b2 <= c2) && (d == b2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((b2 > a2) && (b2 > c2))begin
    if((a2 > c2) && (d == c2))begin
    end
    else if((a2 <= c2) && (d == a2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((c2 > a2) && ( c2 > b2))begin
    if((a2 > b2) && (d == b2))begin
    end
    else if((a2 <= b2) && (d == a2))begin
    end
    else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
    end
  end
  else if((a2 == b2) || (a2 == c2) || (b2 == c2))begin
  end
  else begin
      $display($realtime,", error:a = %d ;b = %d;c = %d;d = %d",a2,b2,c2,d);
  end
end

可以看到，在a，b，c中如果出现x或z，则打印错误信息。

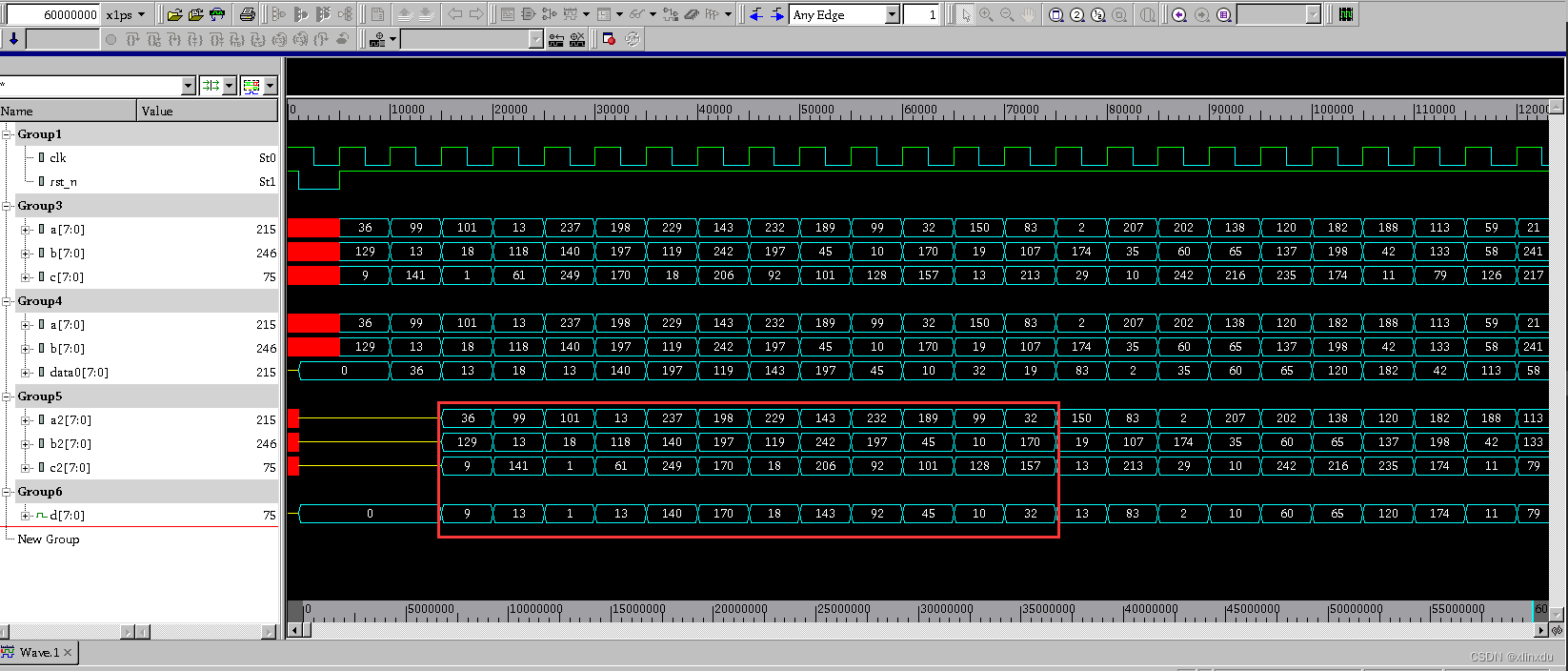

（2）波形图

由波形图可以知道，每次输出是输入的三个数据中的最小值。

（3）覆盖率

代码覆盖率100%
