【草履虫10天学会C++网络编程】 UDP

发布于：2022-12-03 ⋅ 阅读:(134) ⋅ 点赞:(0)

学习路线：

  1. 计算机网络概念，七层模型和四层模型，协议（tcp,ip）mac地址 ip地址 port子网掩码...
  2. 数据包的资格组包和拆包流程tcp/udp特点
  3. udp编程 编程准备（字节序，端口，IP大小端转换的函数）udp API发送接收数据
  4. udp-tftp编程 udp广播（只允许在局域网广播）
  5. tcp编程 客户端和服务端流程 三次握手四次挥手
  6. tcp高并发服务器 多进程多线程服务器 select，poll，epoll实现的tcp服务器 epoll+线程池
  7. 手写web服务器
  8. 网络通讯过程
  9. 原始套接字（黑客）自己组底层的数据包，收一帧完整的数据包
  10. web-html 写个网页

目录

学习路线：

1、TCP/IP协议特点

1.1 网络分层结构

1. 2  IP(因特网互联协议)协议简介（网络协议）

1.3 MAC地址、IP地址、Netmask

1.4 端口

1.5 组包拆包

1.6 协议格式

IP报头：

tcp报头

2、网络开发模式

2.1 tcp和udp的区别

2.2 字节序

 2.3 网络编程

 2.4 网络字节序转API

2.5 地址转换函数

2.6 网络编程接口 socket

2.7 网络编程接口 socket

3. UD

3.1 代码编写

3.2  创建套接字

创建UDP套接字demo：

3.3 TFTP简介、通信过程

3.4 UDP广播

1、TCP/IP协议特点

这是一个协议簇（多种协议的集合）

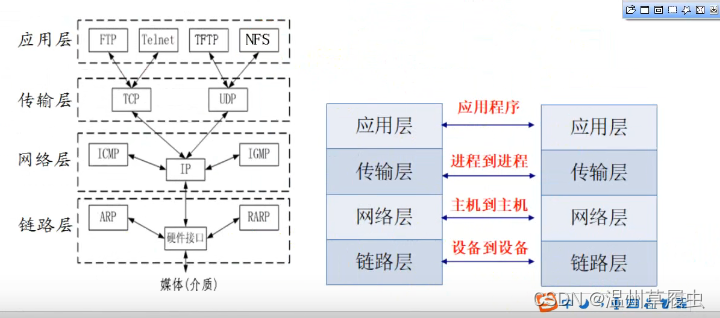

1.1 网络分层结构

因为网络在通讯过程中是非常复杂的事情，我们要将网络分层一片片小的事情，把每一层做好了就可以发送了。上一层对下一层，或者下一层对上一层是屏蔽的。

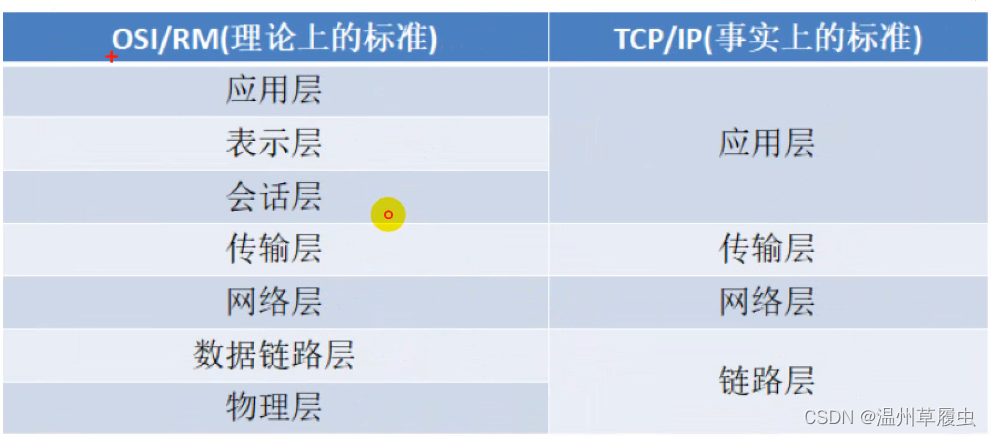

 OSI开发系统互联模型（七层）

  1. 物理层：各种网络接口的类型，传输速率等等的一些物理特性。
  2. 数据链路层：负责对数据帧的收发。
  3. 网路层：负责判断数据包是否是该主机接受的，通过IP地址，用来让数据包能够最大可能的到达主机。
  4. 传输层：将数据和程序通讯的桥梁，通过端口，提供进程之间的联系。
  5. 会话层：保持连接。
  6. 表示层：数据解压解码等。
  7. 应用层：应用程序。

4层模型（常见）

  1. 链路层：设备（网卡）对设备的收发。
  2. 网络层：主机到主机的收发。
  3. 传输层：进程到进程的数据收发（每个应用程序都有自己的端口）
  4. 应用层：应用程序

1. 2  IP(因特网互联协议)协议简介（网络协议）

  • 特点：不可靠，不能保证IP数据包能成功到达它的目的地
  • 无连接：不维护后续数据包的状态信息。每个数据包的处理是相互独立的，可以不按照发送顺序接收。

1.3 MAC地址、IP地址、Netmask

  • 网卡（适配器）：硬件，能传输数据的都是网卡信号转为数字信号，每个网卡都有自己的物理地址（全球理论上唯一）-> MAC地址48bit 6字节
  • IP地址：表示手机或者网卡的虚拟地址，ipv4（局域网）：32位； ipv6（广域网）。128位  主机ip（192.168.1.12）+子网id（255.255.255.0）
  • 子网掩码：连续的1或者0，结合ip一起使用
  • 子网id：IP中被子网掩码1中连续覆盖的位置
  • 主机id：IP中被子网掩码0中连续覆盖的位置

 回环地址：用来测试本主机，到网络层就截止了

linux下设置地址：

ifconfig eth0 192.168.1.1 netmask 255.255.255.0

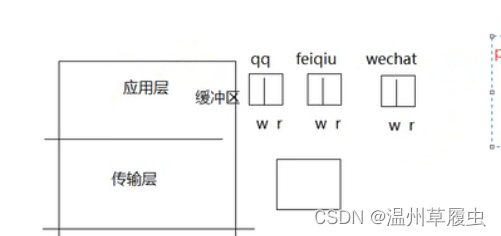

1.4 端口

四层网络->链路层->网络层->传输层->应用层

端口号的主要用途是在计算机网络和应用程序之间（传输层）传输数据

端口号的范围从 0 到 65535(一个字节8位，2的16次方=65536)。它们分为三个子范围：

  • 知名端口 (0-1023，比如说SSH:22) – 由IANA（互联网号码分配机构）分配给特定服务。在 Linux 系统上，只有以 root 身份运行的特权程序才能使用 1024 以下的端口。

  • 注册端口 (1024-49151) – 组织可以向 IANA 注册以用于特定服务的端口。

  • 动态端口 (49152-65535) – 由客户端程序使用。

在网络中有两种使用端口号的主要传输协议TCP和UDP）

 端口可以重用，但是不能重复（标记应用程序的，为啥不用进程号？因为启动的时候没法确定进程号）

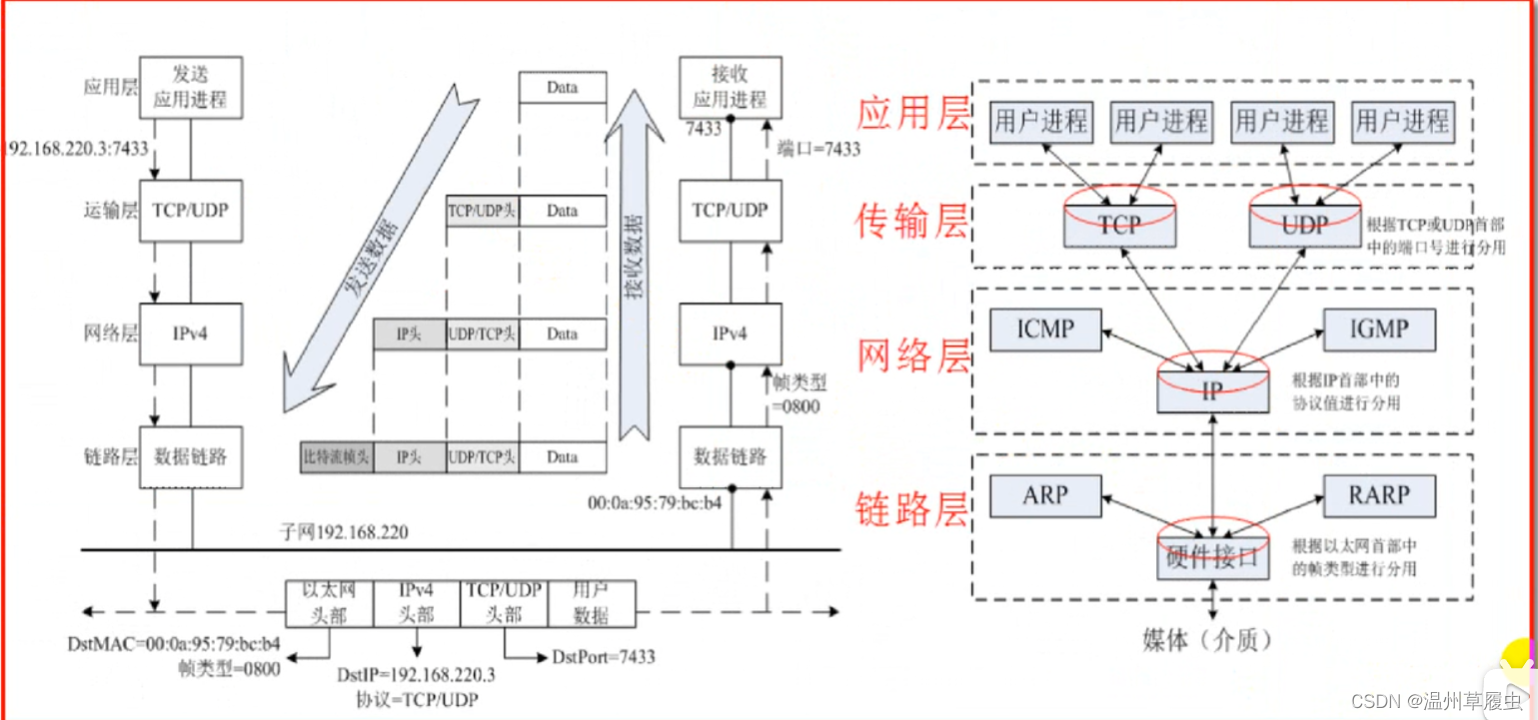

1.5 组包拆包

 A主机的MAC地址和IP地址：应用层->发送飞秋协议->组合包->传输层走UDP（局域网）协议->

网络层走IP协议->链路层加mac

B主机的MAC地址和IP地址：反方向时钟

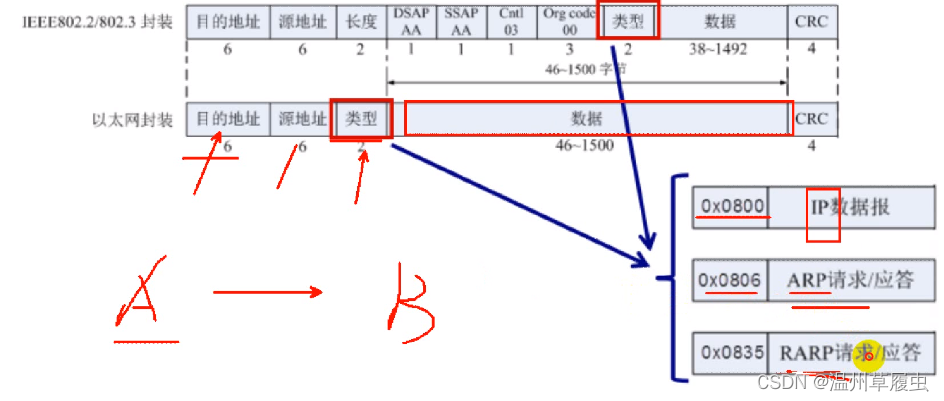

1.6 协议格式

 注意：

无线网封装格式 ：IEEE802.2

以太网封装：有限局域网 无线网比有限多8个字节

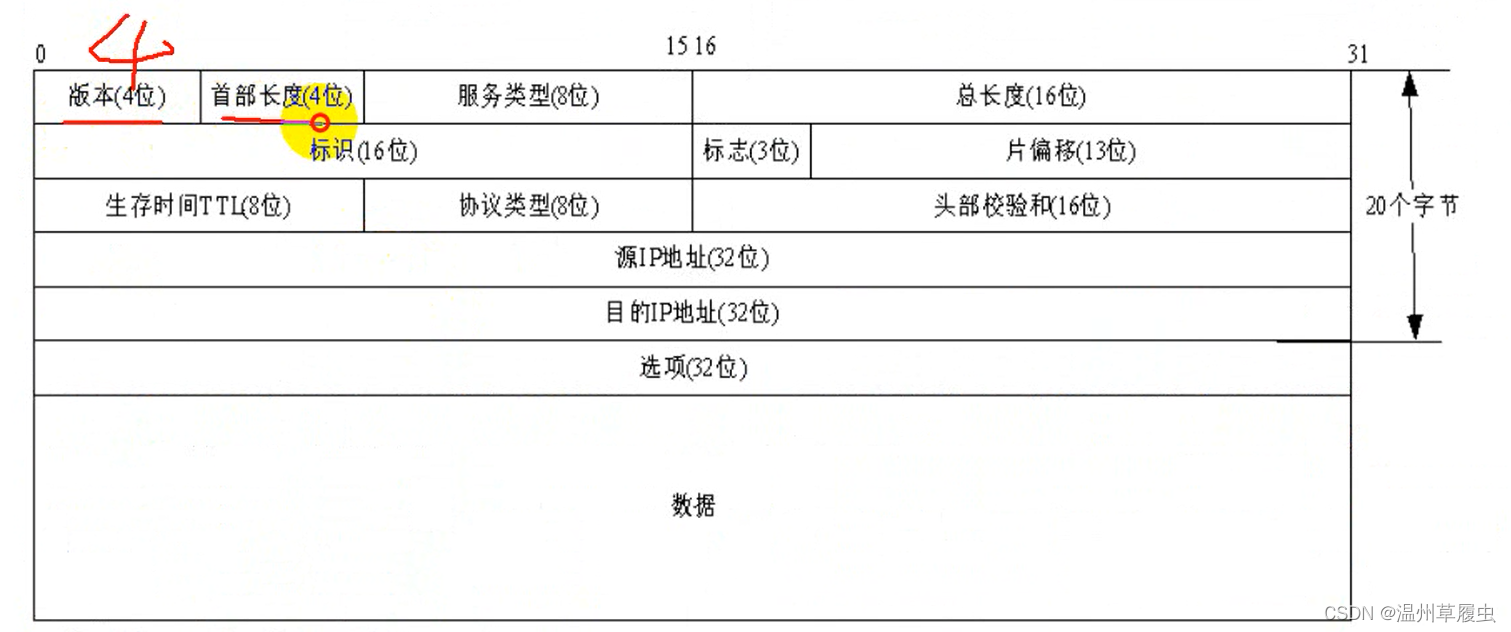

IP报头：

 前部有20个字节用来放协议。

TTL：是一个经过了多少个路由器，默认是64个值，每经过一个就-1.

ping www.baidu.com

可以看出来，百度和你之间经过了64-56=8个路由器，当TTL减到0的时候，这个数据包就不会转发了，他会觉得你这个包是个垃圾，就不要了。

tcp报头

 序列号：我当前包有个序列号

确认序列号：如果我收到了你给我发的那个包，确认收到（很重要，面试会问）

2、网络开发模式

B/S browser/sever 浏览器与服务器模型

  • 缺点：对服务器性能要求过高，不能用于对性能要求高的程序。
  • 优点：不容易偷数据，比较安全，移植性高不依赖平台。开发平台较短

C/S  clien/sever 客户端和服务器

  • 缺点：不是特别安全，依赖平台
  • 优点：可运行对性能要求较高的程序

2.1 tcp和udp的区别

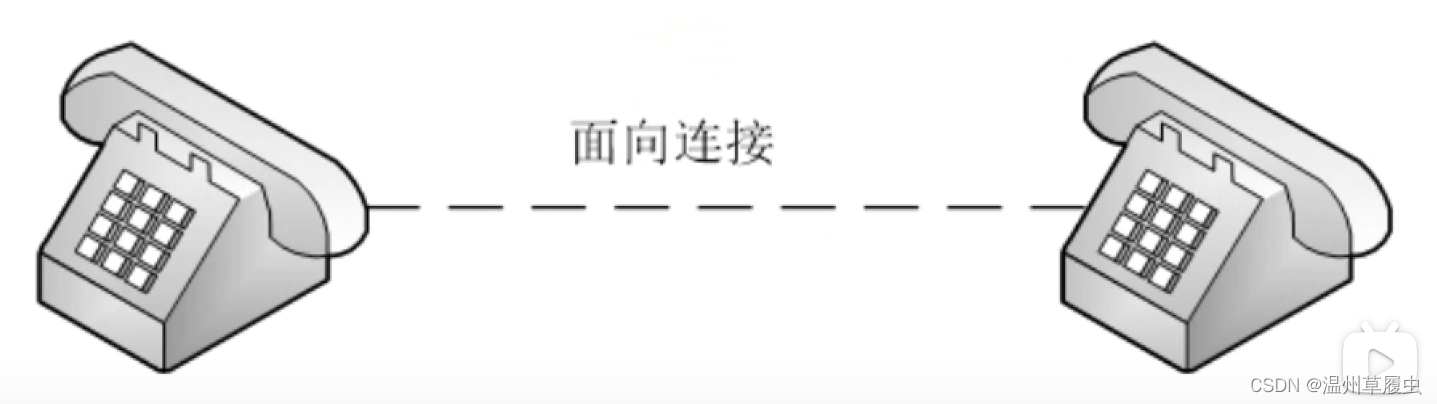

TCP是面向连接的：打电话模型的抽象，本质上是一个管道。分为建立连接->使用连接->中止连接

UDP面向无连接。（没有服务器和客户端一说）：邮件系统服务模式的抽象，速度快。自己加协议，让其可靠。

  • 不能保证分组的先后顺序
  • 不能进行分组出错的恢复和重传
  • 不能抱枕数据传输的可靠性

总结：TCP是传输控制协议，面向连接的打电话的抽象模型，出错重传，比较安全可靠，每次收到协议就会回应给ACK，UDP是用户协议包协议出错不重传，相对不可靠w。

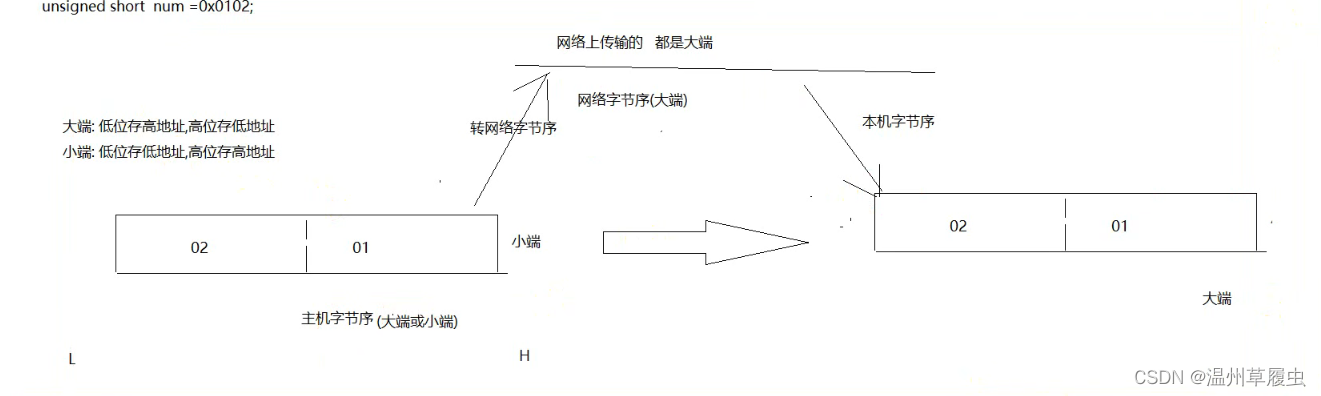

2.2 字节序

大端和小端：

  • 大端：低位存高地址，高位存低地址(服务器，网络端)
  • 小端：地位存低地址，高位存高地址（电脑）
unsigned short num = 0x0102;

为了保证传输的正确，发送转成网络字节序，收就转主机序列

 2.3 网络编程

确定电脑是大小端的代码：

#include <stdio>

typedef union stf
{
    unsigned short a;
    unsighef char b[2];
}STD;
int main()
{
    STD tmp;
    tmp.a = 0x0102;
    if (tmp.b[0] == 0x01)
    {
        printf（'big'）;
    }
    else
    {
        printf（'small'）;
    }
    return 0;
}

 2.4 网络字节序转API

字节序转换函数：

htonl（host_to_online） 将主机数转为网路段（大段） 32位

htons 将主机数转为网路字节序数据（大段） 16位

ntohl 将32位网络字节序数据转换成主机字节序数据（大段） 16位

ntohs 将16位网络字节序数据转换成主机字节序数据

#include <stdio.h>
#include <arpa/inet.h>
int main()
{
    int num = 0x01020304; //小端
    int sum = htonl(num)；
    short b = htons(a);
    return 0；
}



2.5 地址转换函数

inet_pton 字符串ip地址转整型数据

int inet_pton(int family,const char *strptr, void *addrptr);
  • 功能：将点分十进制数串转换成32位无符号整数
  • 参数：family：协议族   |  strptr：点分十进制数串 |addrptr：32位无符号整数的地址
#include <stdio.h>
#include <arpa/inet.h>

int main()
{
    char ip_str[] = "10.0.13.100";
    unsigned int ip_unit = 0;
    unsigned char * ip_p =NULL;

    inet_pton(AF_INET,ip_str,&ip_uint);
    ip_p = (unsigned char *) &ip_uint;
    return 0;
}

inet_ntop 字符串ip地址转整型数据

const char *inet_ntop(int family, const void *addrptr, char *strptr, size_t len);

#include<stdio.h>
#include<arpa/inet.h>
int main()
{
	unsigned char ip[]={10,0,13,252};
	char ip_str[16];
	inet_ntop(AF_INET,(unsigned int *)ip,ip_str,16);
	printf("ip_str = %s\n",ip_str);
	return 0;
}

output：10.0.13.252

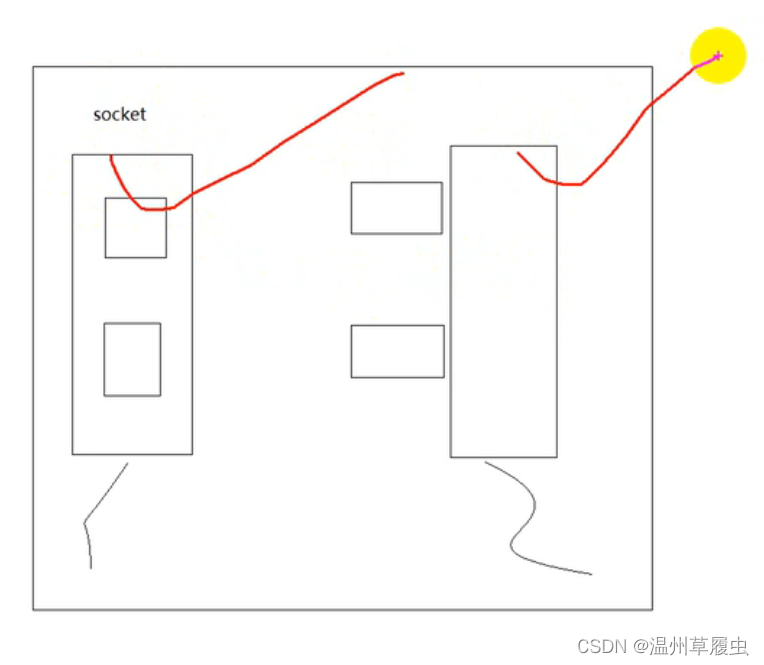

2.6 网络编程接口 socket

网络通信要解决的是不同主机进程间的通信：

  1. 首要解决的网络进程标识问题
  2. 以及多重协议识别问题

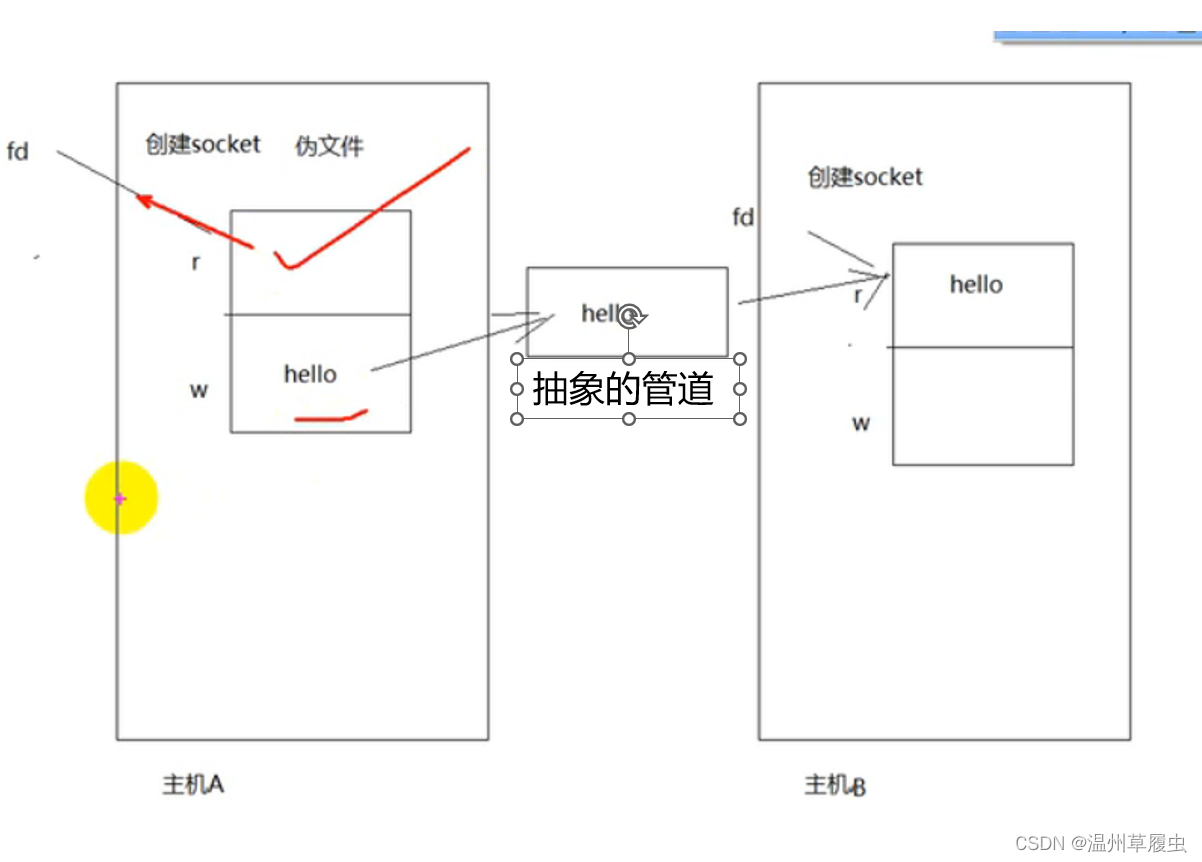

 socket 套接字解决(socket只能成对出现) —>socket pair 底层就是缓存区





2.7 网络编程接口 socket

 对于UDP来说可以么有服务器，服务器只是认为规定的一种，主动发送的一方为客户端，被动接受的一方为服务器。如果作为服务器被动等待别人发送数据，这个服务器需要绑定上固定的IP+端口。

3. UD

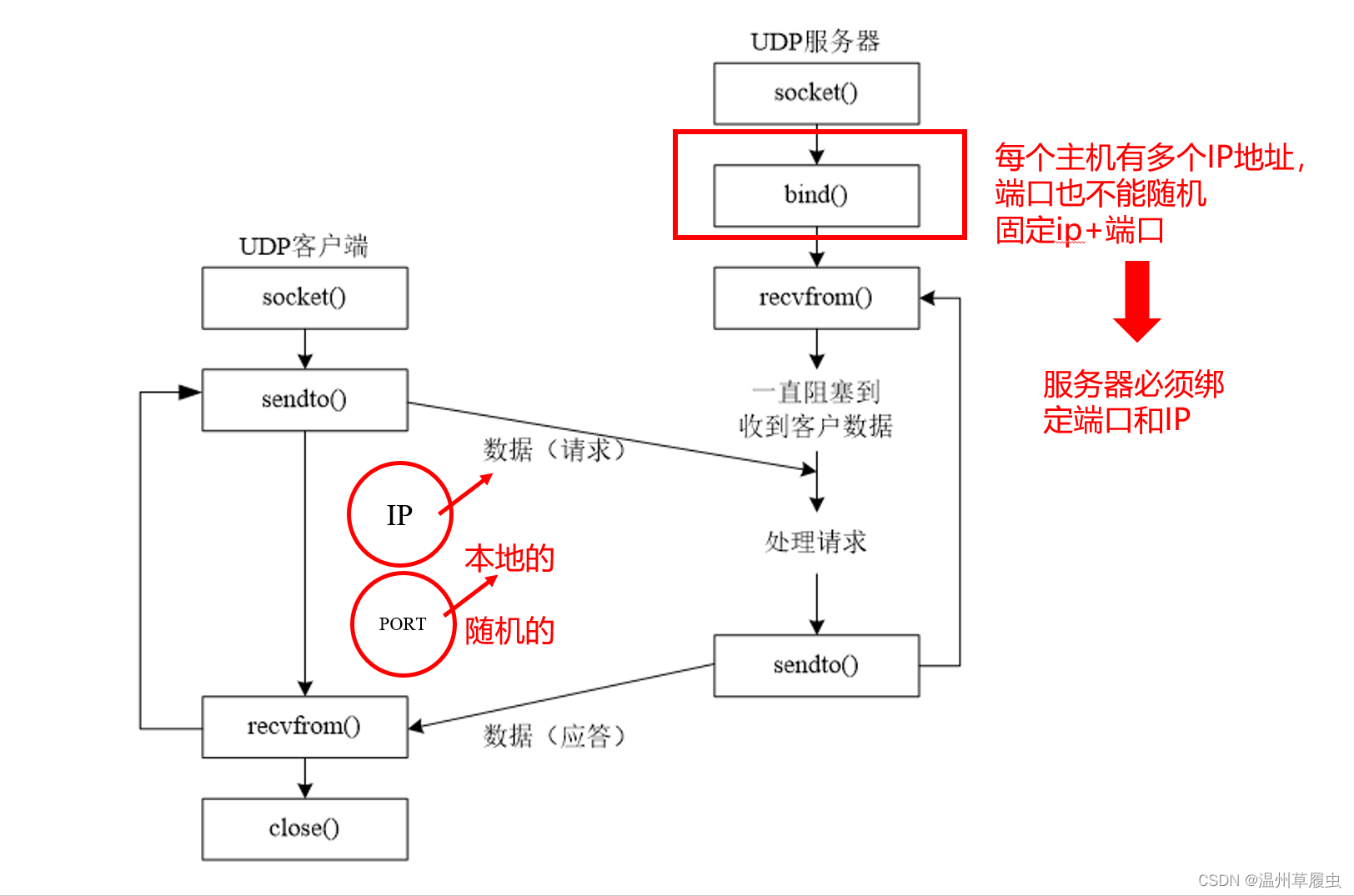

流程：创建套接字->绑定端口

数据自上而下传输的过程，首先一开始通常是我们的客户端主动连接服务器，

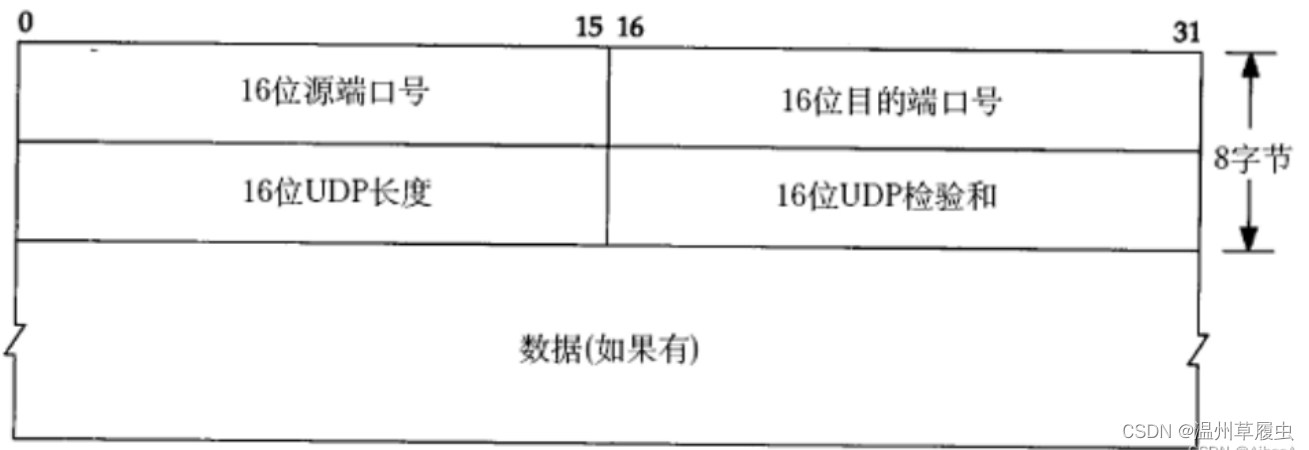

自己的端口号+别人的端口号+报头和内容长度+校验和验证报文是否有问题+内容

3.1 代码编写

udp.h

#pragma once
#include "SocketInit.h"
#include "TcpEvent.h"

class Udp
{
	Udp();
    ~Udp();
public:
	static Udp& GetInstance();
	void SetBindAddress(const char* ip = "127.0.0.1", int port = 0);
	void SetRemoteAddress(const char* ip, int port);
	bool Init(bool setBroadCast);
	void Close();
	int SendTo(TcpEvent* tcpEvent);
	int RecvFrom(TcpEvent* tcpEvent);
	bool ZipSendTo(TcpEvent* tcpEvent);
	bool ZipRecvFrom(TcpEvent* tcpEvent);



private:
	static Udp m_Instance;
	SOCKET  m_Socket;
	sockaddr_in m_BindAddress;
	sockaddr_in m_RemoteAddress;
	int m_RemoteAddressLen;
};

udp.cpp

#include "Udp.h"
#include "Logger.h"
#include "zip/zlib.h"
#include <stdio.h>
#include <iostream>

using namespace std;

Udp Udp::m_Instance;

Udp::Udp()
{
	m_Socket = INVALID_SOCKET;
	memset(&m_BindAddress, 0, sizeof(m_BindAddress));
	memset(&m_RemoteAddress, 0, sizeof(m_BindAddress));
	m_RemoteAddressLen = sizeof(SOCKADDR);
}
Udp::~Udp()
{
	closesocket(m_Socket);
}
Udp& Udp::GetInstance()
{
	return m_Instance;
}
void Udp::SetBindAddress(const char* ip, int port)
{
	m_BindAddress.sin_family = AF_INET;
	m_BindAddress.sin_addr.S_un.S_addr = inet_addr(ip);
	m_BindAddress.sin_port = htons(port);

	WRITE_LOG(LogLevel::Info, "Udp SetBindAddress IP[%s], Port[%d]", ip, port);
}
void Udp::SetRemoteAddress(const char* ip, int port)
{
	m_RemoteAddress.sin_family = AF_INET;
	m_RemoteAddress.sin_addr.S_un.S_addr = inet_addr(ip);
	m_RemoteAddress.sin_port = htons(port);

	m_RemoteAddressLen = sizeof(m_RemoteAddress);

	WRITE_LOG(LogLevel::Info, "Udp SetRemoteAddress IP[%s], Port[%d]", ip, port);
}
bool Udp::Init(bool setBroadCast)
{
	m_Socket = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
	if (m_Socket == INVALID_SOCKET)
	{
		WRITE_LOG(LogLevel::Error, "Create Udp Socket Failed.");
		Close();
		return false;
	}
	if (setBroadCast)
	{
		BOOL bBroadcast = TRUE;
		if (::setsockopt(m_Socket, SOL_SOCKET, SO_BROADCAST, (char*)&bBroadcast, sizeof(BOOL)) == SOCKET_ERROR)
		{
			WRITE_LOG(LogLevel::Error, "setsockopt SO_BROADCAST Failed.");
			Close();
			return false;
		}
	}
	auto ret = bind(m_Socket, (sockaddr*)&m_BindAddress, sizeof(SOCKADDR));
	if (ret == SOCKET_ERROR)
	{
		WRITE_LOG(LogLevel::Error, "bind Failed. ret[%d]", ret);
		Close();
		return false;
	}
	WRITE_LOG(LogLevel::Info, "Udp Init Successed.");
	return true;
}
void Udp::Close()
{
	closesocket(m_Socket);
	m_Socket = INVALID_SOCKET;
}

int Udp::SendTo(TcpEvent* tcpEvent)
{
	auto sendLen = ::sendto(m_Socket, tcpEvent->ReadPos, tcpEvent->Length, 0, (sockaddr*)&m_RemoteAddress, sizeof(m_RemoteAddress));
	WRITE_LOG(LogLevel::Info, "Udp SendTo:[%s:%u], Len:[%d], Ret:[%d], Buff:[%s]", inet_ntoa(m_RemoteAddress.sin_addr), ntohs(m_RemoteAddress.sin_port), tcpEvent->Length, sendLen, (unsigned char*)tcpEvent->Buff);
	cout << "[";
	for (auto i = 0; i < sendLen; i++)
	{
		printf("%02x", (unsigned char)tcpEvent->ReadPos[i]);
	}
	cout <<"]" << endl;
	return sendLen;
}
int Udp::RecvFrom(TcpEvent* tcpEvent)
{
	int recvLen = recvfrom(m_Socket, tcpEvent->Buff, BuffSize - 1, 0, (SOCKADDR*)&m_RemoteAddress, &m_RemoteAddressLen);
	WRITE_LOG(LogLevel::Info, "Udp RecvFrom:[%s:%u], recvLen:[%d]", inet_ntoa(m_RemoteAddress.sin_addr), ntohs(m_RemoteAddress.sin_port), recvLen);
	tcpEvent->Length = recvLen;
	cout << "[";
	for (auto i = 0; i < recvLen; i++)
	{
		printf("%02x", (unsigned char)tcpEvent->ReadPos[i]);
	}
	cout << "]" << endl;
	return recvLen;
}
bool Udp::ZipSendTo(TcpEvent* tcpEvent)
{
	WRITE_LOG(LogLevel::Info, "Udp ZipSendTo: Len:[%d], Buff:[%s]", tcpEvent->Length, tcpEvent->ReadPos);
	TcpEvent* tcpEvent2 = TcpEvent::Allocate();
	unsigned long destLen = BuffSize;
	auto ret = compress2((unsigned char*)tcpEvent2->Buff, &destLen, (unsigned char*)tcpEvent->Buff, tcpEvent->Length, Z_BEST_SPEED);
	auto result = true;
	if (ret != Z_OK)
	{
		WRITE_LOG(LogLevel::Error, "compress Failed. ret:[%d]", ret);
		result = false;
	}
	else
	{
		tcpEvent2->Length = destLen;
		result = SendTo(tcpEvent2) > 0;
	}
	tcpEvent2->Free();
	return result;
}
bool Udp::ZipRecvFrom(TcpEvent* tcpEvent)
{
	TcpEvent* tcpEvent2 = TcpEvent::Allocate();
	auto result = true;
	int len = RecvFrom(tcpEvent2);
	if (len <= 0)
	{
		tcpEvent2->Free();
		return false;
	}
	unsigned long sourceLen = len;
	unsigned long destLen = BuffSize - 1;
	auto ret = uncompress2((unsigned char*)tcpEvent->Buff, &destLen, (const unsigned char*)tcpEvent2->Buff, &sourceLen);
	if (ret != Z_OK)
	{
		WRITE_LOG(LogLevel::Error, "compress Failed. ret:[%d]", ret);
		result = false;
	}
	else
	{
		tcpEvent->Length += destLen;
		tcpEvent->Buff[tcpEvent->Length] = '\0';
		WRITE_LOG(LogLevel::Info, "Udp ZipRecvFrom: Len:[%d], Buff:[%s]", tcpEvent->Length, tcpEvent->ReadPos);
	}
	tcpEvent2->Free();
	return ret;
}

UdpCLient：

#include "Logger.h"
#include "Udp.h"
#include <iostream>

using namespace std;

void UdpTest()
{
	Udp::GetInstance().SetBindAddress();
	Udp::GetInstance().SetRemoteAddress("127.0.0.1", 6000);
	Udp::GetInstance().Init(true);

	while (true)
	{
		TcpEvent* tcpEvent = TcpEvent::Allocate();
		cin >> tcpEvent->Buff;
		tcpEvent->Length = strlen(tcpEvent->Buff) + 1;
		Udp::GetInstance().ZipSendTo(tcpEvent);
		tcpEvent->Free();
	}
}


int main(int argc, char* argv[])
{
	Logger::GetInstance().Init(argv[0]);
	Logger::GetInstance().Start();
	UdpTest();

	Logger::GetInstance().Stop();
	Logger::GetInstance().Join();
	return 0;
}

UdpServer：

#include "Logger.h"
#include "Udp.h"


using namespace std;

void UdpTest()
{
	Udp::GetInstance().SetBindAddress("127.0.0.1", 6000);
	if (!Udp::GetInstance().Init(false))
	{
		return;
	}

	while (true)
	{
		TcpEvent* tcpEvent = TcpEvent::Allocate();
		Udp::GetInstance().ZipRecvFrom(tcpEvent);
		tcpEvent->Free();
	}
}


int main(int argc, char* argv[])
{
	Logger::GetInstance().Init(argv[0]);
	Logger::GetInstance().Start();
	UdpTest();

	Logger::GetInstance().Stop();
	Logger::GetInstance().Join();
	return 0;
}

3.2  创建套接字

创建UDP套接字demo：

#include <sys/socket.h>
int sockfd = 0;
sockfd = socket(AF_INET,SOCK_DGRAM,0);
if(sockfd < 0)
{
	perror("socket");
	exit(-1);
}

IPv4套接字地址结构：

#include <netinet/in.h>
struct in_addr
{
	in_addr_t s_addr;//4字节
};
struct sockaddr_in
{

{
	perror("socket");
	exit(-1);
}


注意：
AF_INET:IPv4协议
SOCK_DGRAM：数据报套接字
0：选择所给定的family和type组合的系统默认值


2.4 UDP编程-发送、绑定、接收数据
2.4.1 IPv4套接字地址结构

头文件：#include <netinet/in.h>
struct in_addr
{
	in_addr_t s_addr;//4字节
};
struct sockaddr_in
{
	sa_family_t sin_family;//2字节
	in_port_t sin_port;//2字节
	struct in_addr sin_addr;//4字节
	char sin_zero[8]//8字节
};

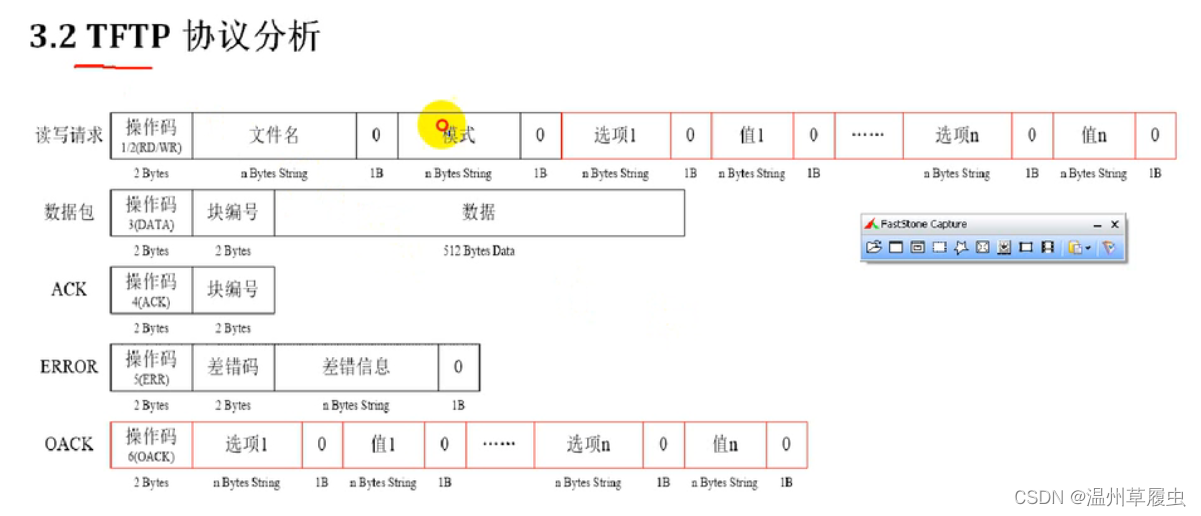

3.3 TFTP简介、通信过程

简单文件传输协议（一般用于局域网，被用于设计小文件），基于UDP,不会对用户进行有效验证。

传输格式：

  • octet：二进制模式
  • netascii：文本模式

提供给客户端上传和下载文件的功能。默认端口：69。





记住：会创建一个新的套接字哈

  • 下载：每次收到文件 ——>客户端必须要发ACK（N） ——>不发继续发 ——>重复6次——>当数据小于512则代表是最后一次发送
  • 上传：在读写作码上改成下载请求

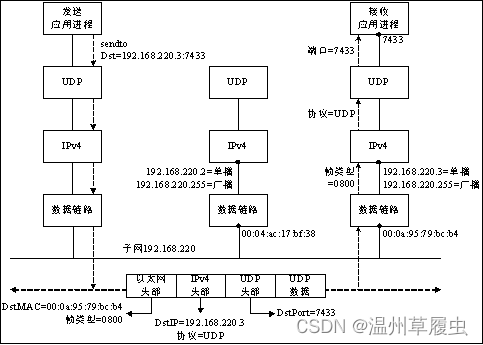

3.4 UDP广播

发送的报文在局域网中所有的主机无条件接受，广播不能跑到另一个局域网。路由器会对广播进行封杀，只能UDP或者IP不能用TCP。

  • 地址解析协议（ARP）
  • 动态主机配置协议（DHCP）
  • 网络时间协议(NTP)

特点：

  1. 处于同一子网的所有主机都必须处理数据
  2. UDP数据包会沿协议栈向上一直到UDP层
  3. 运行音视频等较高速率工作的应用，会带来大负
  4. 局限于局域网内使用



 单拨：会一对一找地址

广播：不会，全部无条件接受
