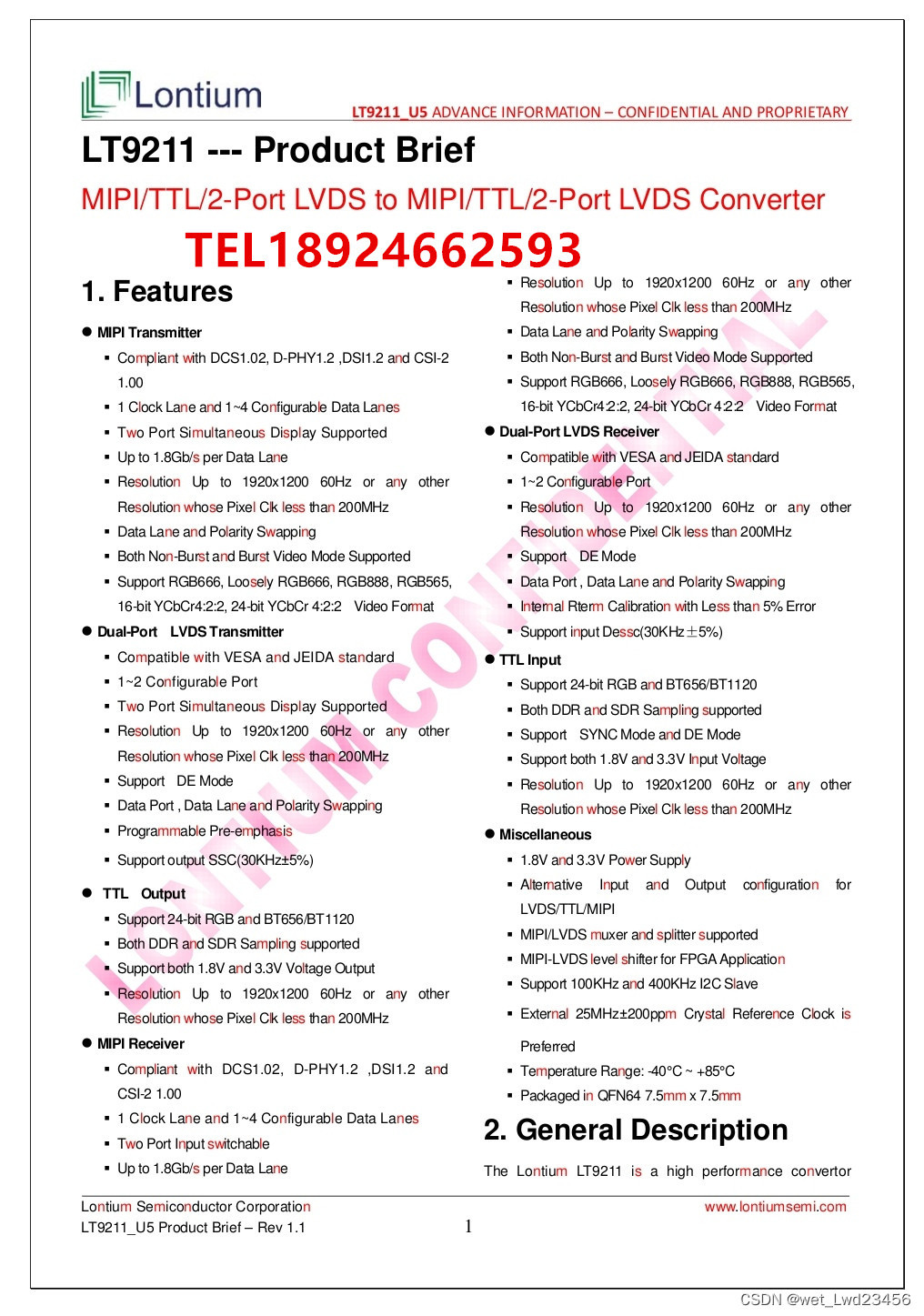

MIPI发射机
符合DCS1.02、D-PHY1.2、DSI1.2和CSI-21.00§\n\n1时钟通道和1~4可配置数据通道
两个端口同时显示支持
1.8Gb/s/数据通道
分辨率高达1920x120060Hz或任何其他像素盘小于200MHz
数据通道和极性交换
非突发和突发视频模式支持
支持RGB666，松散RGB666，RGB888，RGB565,16位YCbCr4：2：2,24位YCbCr4：2：2视频格式
双端口LVDS发射机
兼容VESA和JEIDA标准
1~2可配置端口
两个端口同时显示支持
分辨率高达1920x120060Hz或任何其他分辨率的像素块低于200MHz§
支持DE模式
数据端口、数据通道和极性交换
可编程预强调支持输出SSC(30KHz±5%)TTL输出支持24位RGB和BT656/BT1120
DDR和SDR采样都支持
支持1.8V和3.3V电压输出
分辨率高达1920x120060Hz或像素块小于200MHz的任何其他分辨率
MIPI接受器
符合DCS1.02、D-PHY1.2、DSI1.2和CSI-21.00
1时钟通道和1~4可配置数据通道
两个端口输入可切换
高达1.8Gb/s/数据通道
分辨率高达1920x120060Hz或任何其他像素盘小于200MHz
数据通道和极性交换
非突发和突发视频模式支持
支持RGB666，松散RGB666，RGB888，RGB565,16位YCbCr4：2：2,24位YCbCr4：2：2视频格式
其他
1.8V和3.3V电源
替代LVDS/TTL/MIPI
MIPI/LVDS的输入和输出配置突变器和分配器支持
MIPI-LVDS电位移位器FPGA应用
支持100KHz和400KHzI2C从§外部25MHz±200ppm晶体参考时钟首选
温度范围：-40°C~+85°C§
包装在QFN647.5毫米x7.5毫米
一般说明
LontiumLT9211是一个高性能的转换器，可以在MIPIDSI/CSI-2/双端口LVDS和TTL之间互转换，除了24位TTL到24位TTL。LT9211反序列化输入的MIPI/LVDS/TTL视频数据，解码数据包，并将格式化的视频数据流转换为AP和移动显示面板或摄像机之间的MIPI/LVDS/TTL发射机输出。LT9211可作为2端口MIPI/LVDS中继器使用，支持最大14dB输入均衡和可编程预强调，以提高性能。
LT9211也可以作为MIPI/LVDS突变器和分裂器使用。对于MIPI中继器、诱变器和拆分器，我们不支持CSIRAW格式\n\nLT9211采用先进的CMOS工艺制造，并以7.5x7.5mmQFN64包实现。此包符合RoHS，指定从-40°C到+85°C。
应用范围：
移动系统
手机手机
数码摄像机
数码静止相机
平板电脑，笔记本电脑
汽车显示和相机系统
