3 系统方案论证
3.1 系统总体方案设计

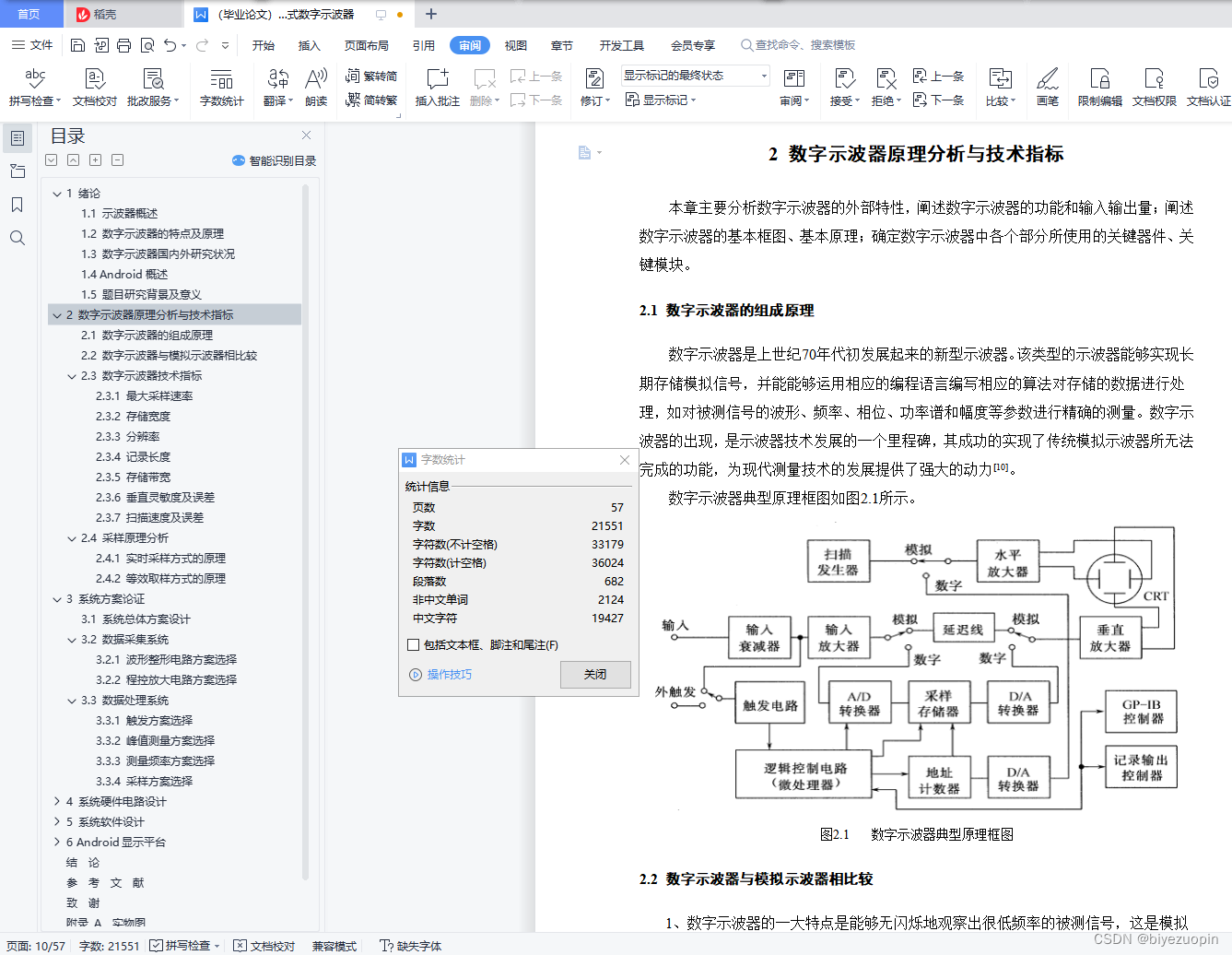

数字示波器很大的一个特点，就是能对采集到的波形数据进行处理，通过特定的算法即可测量出信号的频率、幅值和相位等电气参数。并且示波器能将运算处理后的数据直接显示在LCD液晶屏上，通过调整合适的扫描速度就能方便的观察到信号的细节。由于示波器需要处理的数据量比较大，且对于高频信号需要很高的采样率和刷新速度，因此一般的微处理器难于满足[19]。目前高性能的数字示波器都采用FPGA来控制数据的采集和处理数据。由于FPGA的灵活性极高，采用FPGA的系统能高效的处理数据及显示波形。但是由于FPGA的成本较高，并不适用于低端便携式产品上。
本文的设计理念是便携式、低成本，因此需要寻找一款性能高、价格低的微处理器。考虑到成本和实际应用，本文选择了意法半导体公司的STM32微处理器作为主控制器。STM32系列是基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核，能完全满足本设计对成本和性能的要求。
本文的另外一个亮点就是使用了Android作为波形显示平台。在这个基本上是人手一部Android手机的时代，怎样充分挖掘Android软硬件的使用价值就显得尤为重要。本设计用到Android的屏幕来显示波形，而且还使用了触摸屏来对示波器进行控制，这样将大大缩小硬件的体积和降低系统成本。同时示波器硬件电路和Android之间通过蓝牙实现无线数据传输，这使得系统的应用将是非常的方便。

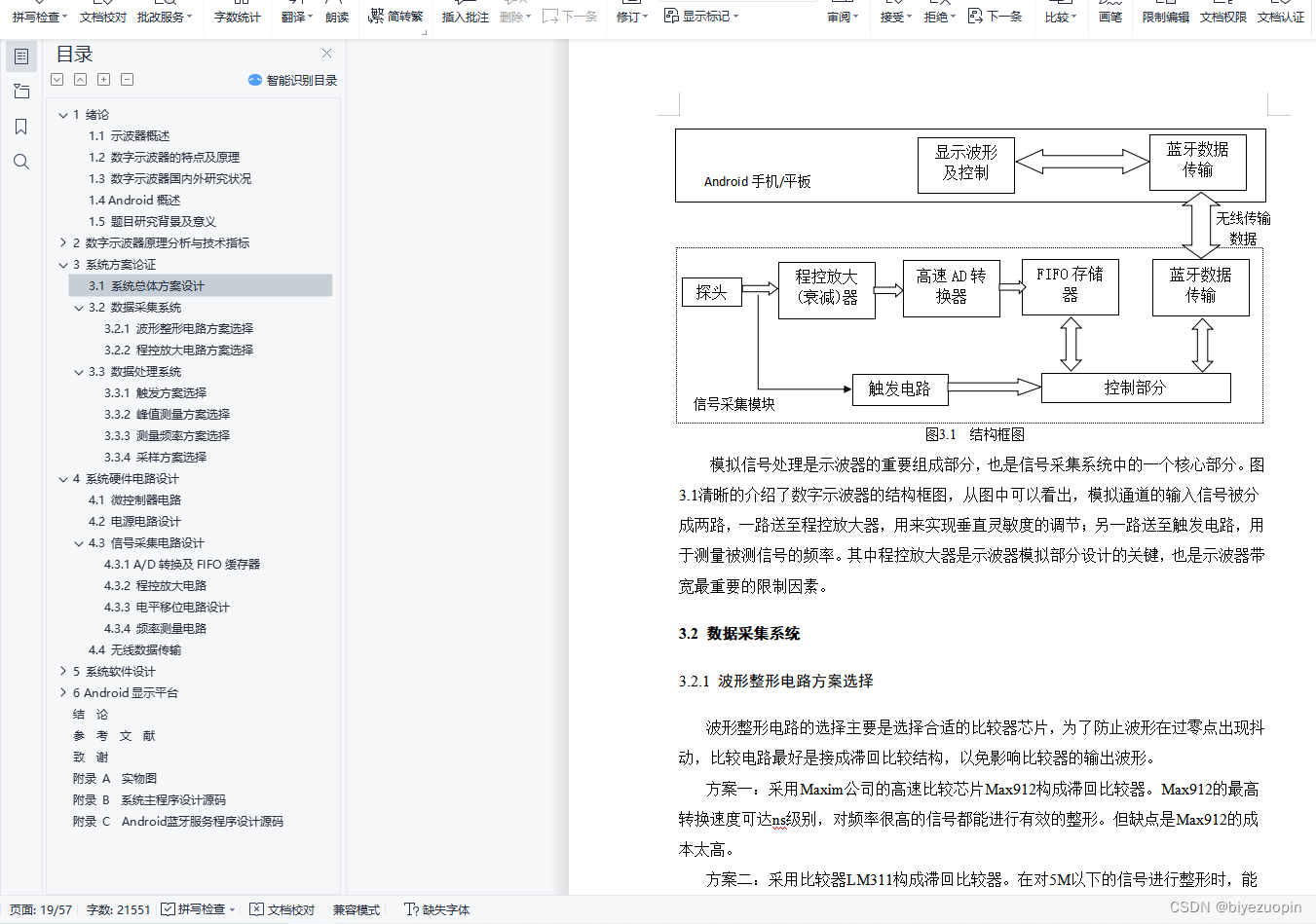

数字示波器的结构框图如图3.1所示。

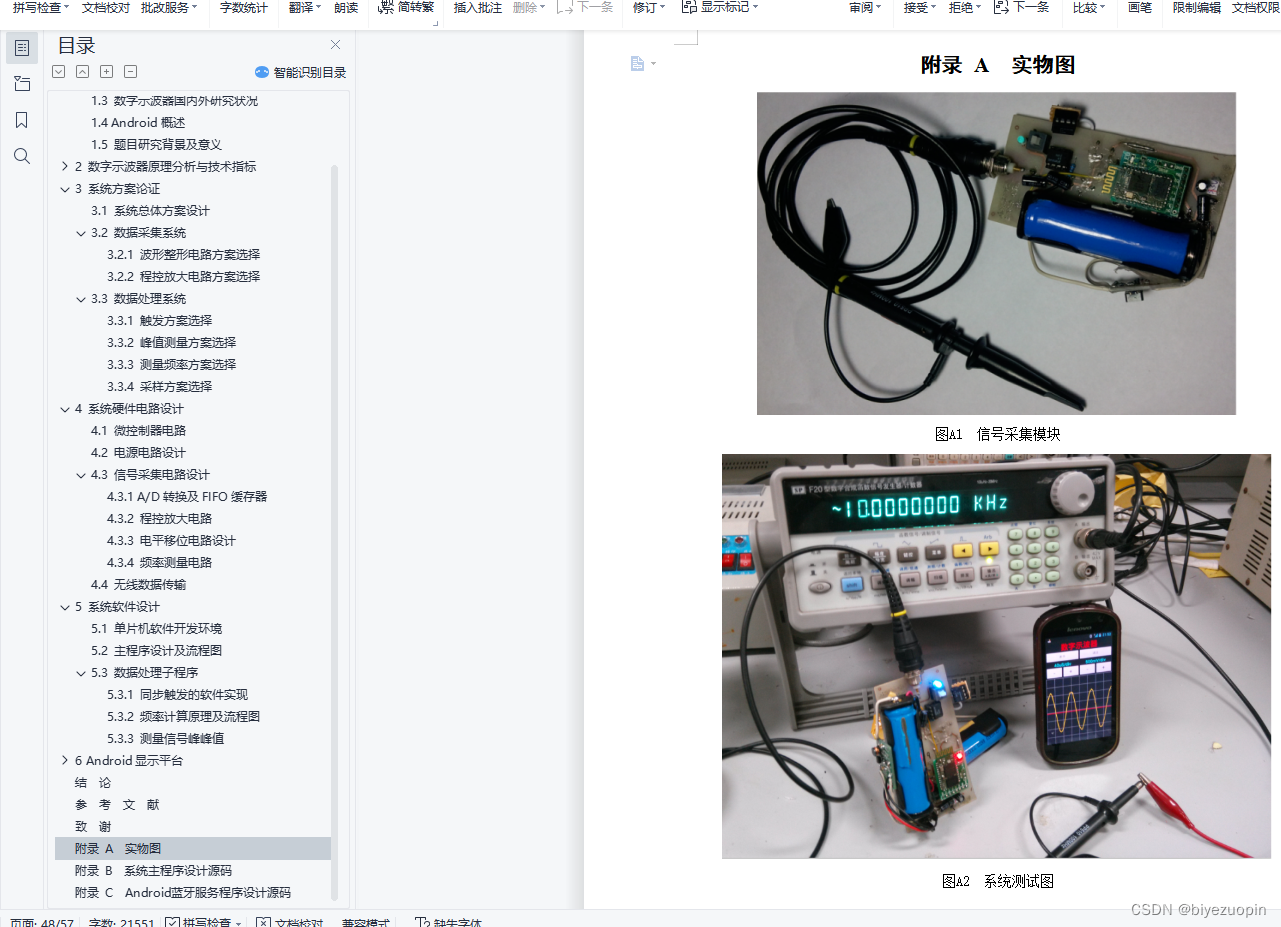

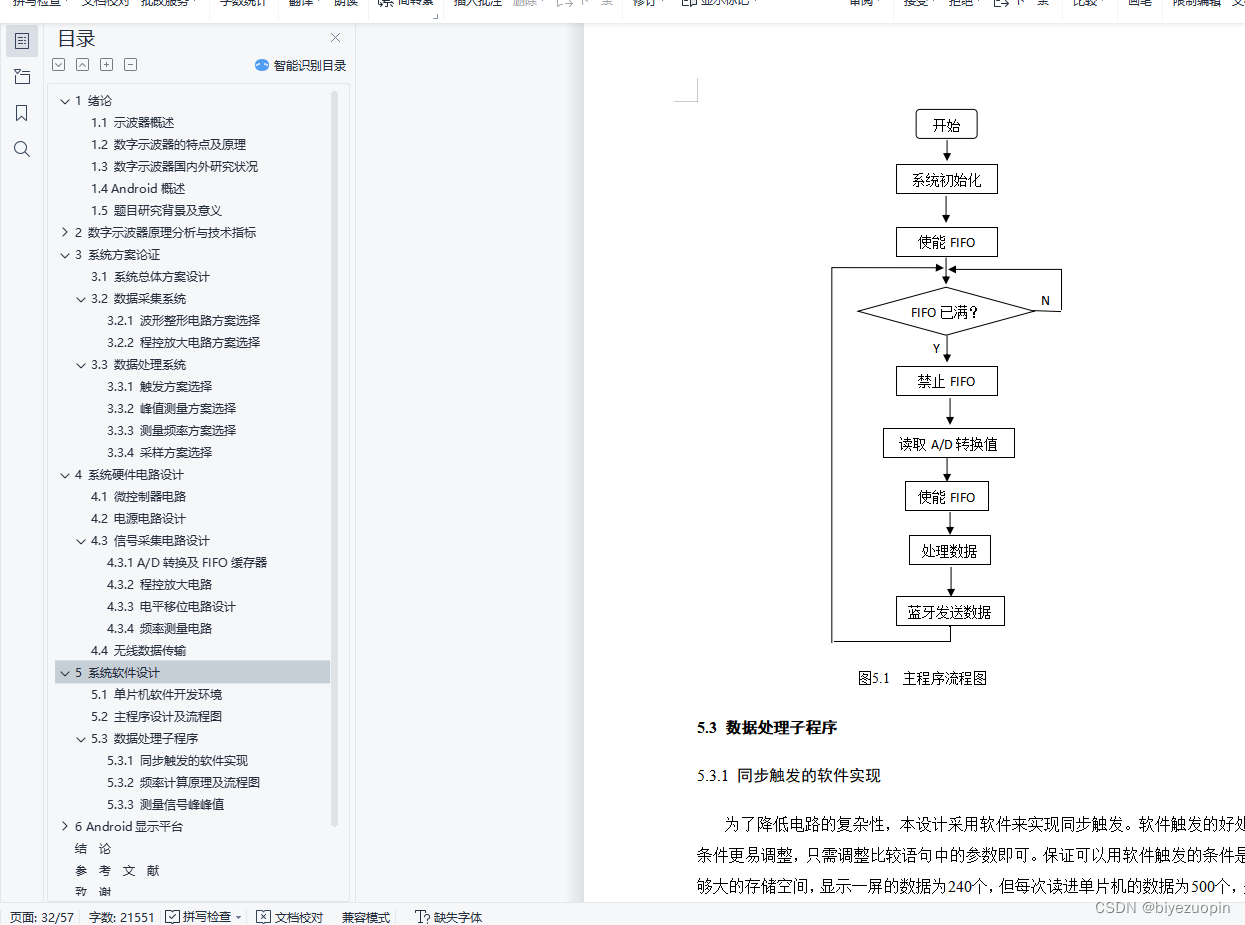

本论文设计的数字示波器的工作方式是，被测信号经STM32控制的采样电路进行采样并对数据进行处理，然后通过蓝牙把处理过后的波形数据发送到Android端，最后通过Android端的应用程序把波形显示出来。在Android端的应用程序上可以操作示波器的所有功能，比如调节垂直灵敏度、水平扫描速度、触发电平、垂直基线等。同时本设计非常小巧，且使用锂电池进行供电，非常方便携带。本设计的理念是，只要你拥有一台Android手机或者平板电脑，你就可以拥有一个低成本的、便于携带的数字示波器。
图3.1 结构框图

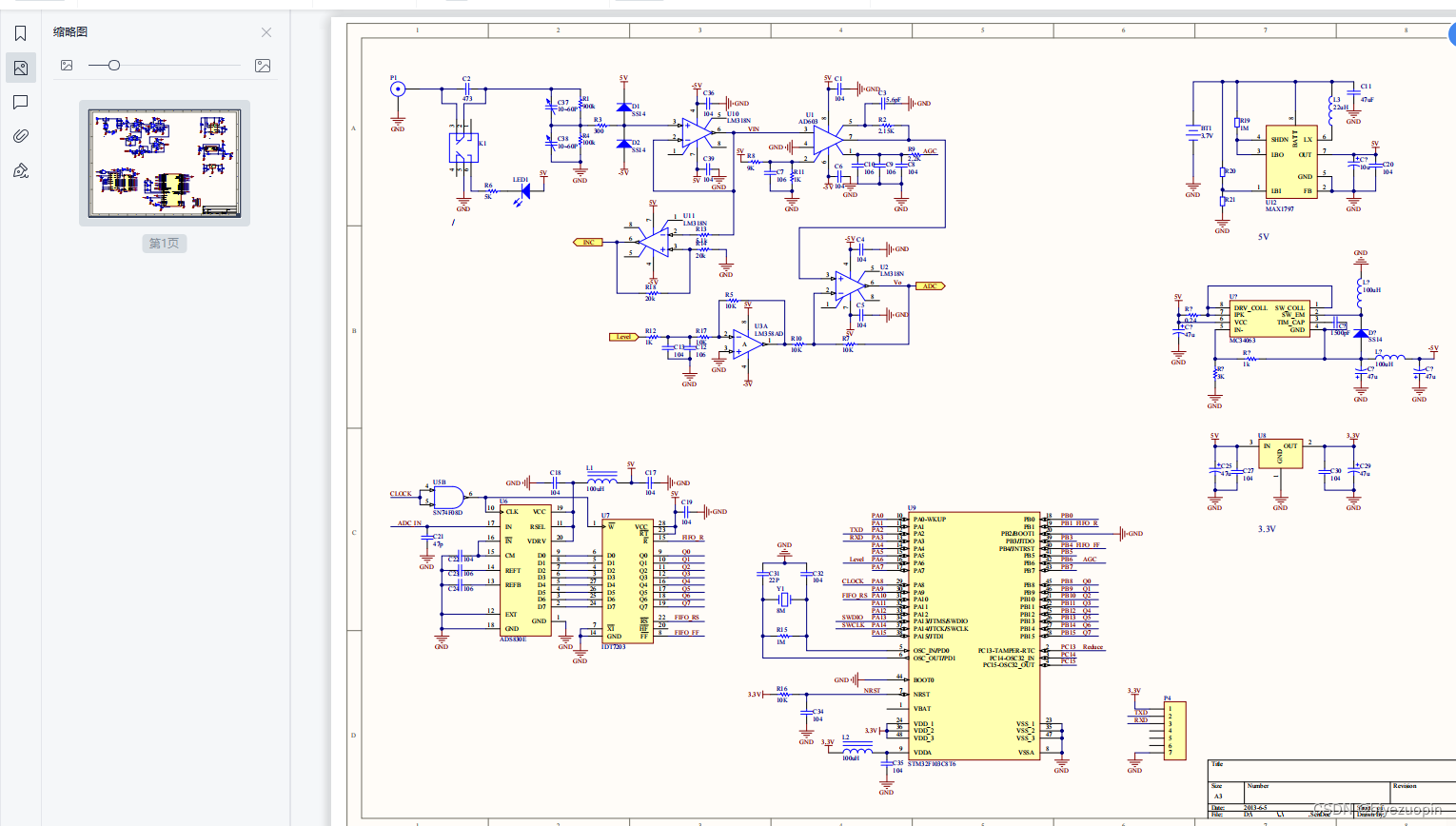

模拟信号处理是示波器的重要组成部分，也是信号采集系统中的一个核心部分。图3.1清晰的介绍了数字示波器的结构框图，从图中可以看出，模拟通道的输入信号被分成两路，一路送至程控放大器，用来实现垂直灵敏度的调节；另一路送至触发电路，用于测量被测信号的频率。其中程控放大器是示波器模拟部分设计的关键，也是示波器带宽最重要的限制因素。

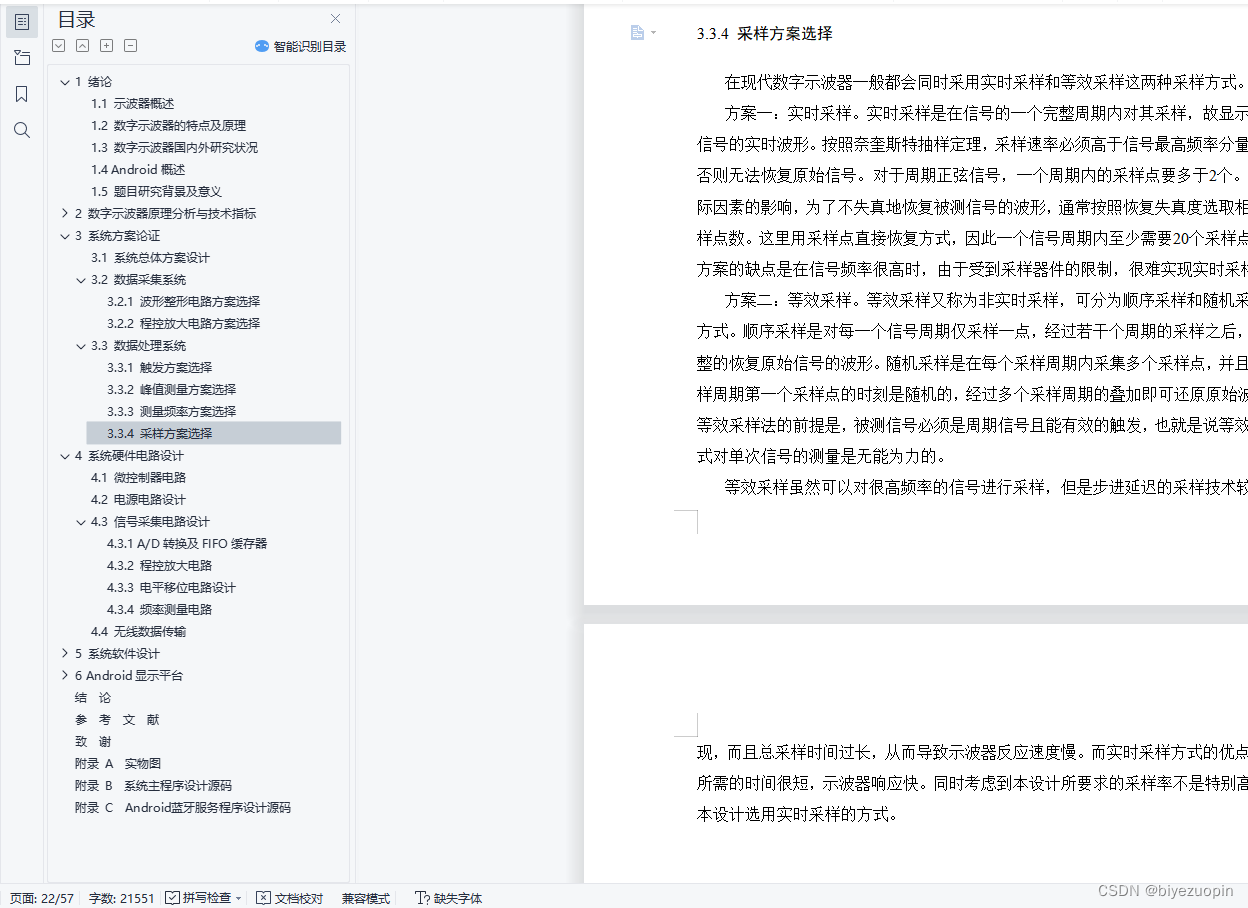

3.2 数据采集系统
3.2.1 波形整形电路方案选择
波形整形电路的选择主要是选择合适的比较器芯片，为了防止波形在过零点出现抖动，比较电路最好是接成滞回比较结构，以免影响比较器的输出波形。
方案一：采用Maxim公司的高速比较芯片Max912构成滞回比较器。Max912的最高转换速度可达ns级别，对频率很高的信号都能进行有效的整形。但缺点是Max912的成本太高。
方案二：采用比较器LM311构成滞回比较器。在对5M以下的信号进行整形时，能收到比较好的效果。最主要的还是其价格相对比较低，能满足本设计对成本的控制。但当信号频率高于5M时，本文转载自http://www.biyezuopin.vip/onews.asp?id=14838由于收到LM311转换速度的限制，其整形效果比较差。
基于本设计对测试范围的要求以及成本的控制，本设计选择方案二。
3.2.2 程控放大电路方案选择
由于A/D转换器的输入范围一般都比较小（低于2Vpp），不可能直接测量几十伏甚至是几百伏的信号。而且由于A/D转换器的分辨率有限，对于幅值很低的信号测量误差将会很大甚至是无法测量。所以在输入级必须要设计一个程控放大电路，以现实对信号进行不失真的处理，而后再送至A/D数模转换器，以达到A/D数模转换器的输入要求。通常情况下所说的“示波器的模拟带宽”就是输入级的模拟信号放大电路的带宽。而数字示波器的带宽主要是用采样率来定义，主要受数模转换器的最高采样率以及控制器的处理速度的限制。
方案一：利用高速运放LM6172构成放大电路，并设置多种不同放大倍数的反馈电阻网络，然后通过控制继电器选择不同的反馈电阻，从而实现不同放大倍数的切换。其优点是电路和控制都比较简单，放大倍数稳定。但缺点是继电器的工作电流大，且需要多个继电器配合才能实现多种不同的放大倍数，很明显不符合本设计便携小巧的宗旨。同时继电器在开和关的瞬间都会产生很大的电磁干扰，有可能会影响到系统的正常运行。
方案二：使用模拟开关HCF4051BE代替继电器，来实现不同放大倍数的切换。优点是克服了继电器工作电流大、体积大等缺点，且电路结构简单，成本低廉。但缺点是模拟开关无法实现零阻抗，且其带宽有限，通过高频信号将会产生失真。
方案三：使用专用PGA芯片AD603，可以通过MCU来控制AD603的基准，进而实现不同放大倍数的调节。该电路优点是控制比较简单，且增益调节范围大，外围电路简单。缺点是成本稍微偏高。
基于本设计便携小巧的宗旨，和电路复杂度的考虑，本设计选择方案三。
package com.test.BTClient;
import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.util.UUID;
import com.test.BTClient.R;
import com.test.BTClient.DeviceListActivity;
import android.app.Activity;
import android.bluetooth.BluetoothAdapter;
import android.bluetooth.BluetoothDevice;
import android.bluetooth.BluetoothSocket;
import android.content.Intent;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Rect;
import android.os.Bundle;
import android.os.Handler;
import android.os.Message;
import android.view.MotionEvent;
import android.view.SurfaceHolder;
import android.view.SurfaceView;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;
import android.widget.Toast;
public class BTClient extends Activity {
private final static int REQUEST_CONNECT_DEVICE = 1; //宏定义查询设备句柄
private final static String MY_UUID = "00001101-0000-1000-8000-00805F9B34FB"; //SPP服务UUID号
private InputStream is; //输入流，用来接收蓝牙数据
private TextView Title; //提示栏解句柄
private TextView TextX;
private TextView TextY;
Button X1,X2,Y1,Y2;
//绘图部分定义
SurfaceView sfv;
SurfaceHolder sfh;
//蓝牙接收数据缓存
int sdflag=1;//开始先发送初始数据
int sent_num=0;
int num = 0;
int data_num=0;
int data_byte;
byte[] buffer = new byte[1024];
byte[] buffer_new = new byte[1024];
int[] data_osc = new int[1024];
int flag_draw=0;
int Y_axis[],//保存正弦波的Y 轴上的点
centerY,//中心线
oldX,oldY,//上一个XY 点
currentX;//当前绘制到的X 轴上的点
int rateX=5;
int rateY=5;
int baseY=255;
public String filename=""; //用来保存存储的文件名
BluetoothDevice _device = null; //蓝牙设备
BluetoothSocket _socket = null; //蓝牙通信socket
boolean _discoveryFinished = false;
boolean bRun = true;
boolean bThread = false;
private OutputStream outStream = null;
private BluetoothAdapter _bluetooth = BluetoothAdapter.getDefaultAdapter(); //获取本地蓝牙适配器，即蓝牙设备
@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.main); //设置画面为主画面 main.xml
/* 获得TextView对象 标题 “数字示波器” */
Title = (TextView) findViewById(R.id.Text0);
/* 设置文本的颜色 */
Title.setTextColor(Color.RED);
/* 设置字体大小 */
Title.setTextSize(35);
/* 设置文本框大小 */
//Title.setWidth(150);
/* 设置文字背景 */
Title.setBackgroundColor(Color.TRANSPARENT);
TextX = (TextView) findViewById(R.id.TextX); //得到数据显示句柄
/* 设置文本的颜色 */
TextX.setTextColor(Color.CYAN);
/* 设置字体大小 */
TextX.setTextSize(20);
/* 设置文本框大小 */
//Title.setWidth(150);
/* 设置文字背景 */
TextX.setBackgroundColor(Color.TRANSPARENT);
TextY = (TextView) findViewById(R.id.TextY); //得到数据显示句柄
/* 设置文本的颜色 */
TextY.setTextColor(Color.CYAN);
/* 设置字体大小 */
TextY.setTextSize(20);
/* 设置文本框大小 */
//Title.setWidth(150);
/* 设置文字背景 */
TextY.setBackgroundColor(Color.TRANSPARENT);
X1 = (Button) this.findViewById(R.id.X1);//X-
/* 设置字体大小 */
X1.setTextSize(25);
X2 = (Button) this.findViewById(R.id.X2);//X+
/* 设置字体大小 */
X2.setTextSize(25);
Y1 = (Button) this.findViewById(R.id.Y1);//Y-
/* 设置字体大小 */
Y1.setTextSize(25);
Y2 = (Button) this.findViewById(R.id.Y2);//Y+
/* 设置字体大小 */
Y2.setTextSize(25);
sfv = (SurfaceView) this.findViewById(R.id.SurfaceView01);
sfh = sfv.getHolder();
// 初始化y 轴数据
centerY = (getWindowManager().getDefaultDisplay().getHeight()-sfv.getTop()) / 2;
Y_axis = new int[getWindowManager().getDefaultDisplay().getWidth()];
//for (int i = 1; i < 170; i++) {// 计算正弦波
// data_osc[i -1] = 128- (int) (100 * Math.sin(i * 2 * Math.PI / 180));
//}
//如果打开本地蓝牙设备不成功，提示信息，结束程序
if (_bluetooth == null){
Toast.makeText(this, "无法打开手机蓝牙，请确认手机是否有蓝牙功能！", Toast.LENGTH_LONG).show();
finish();
return;
}
// 设置设备可以被搜索
new Thread(){
public void run(){
if(_bluetooth.isEnabled()==false){
_bluetooth.enable();
}
}
}.start();
}
//发送设置数据
void SentData(){
//数据头
sentying(222);
sentying(0);
sentying(88);
sentying(111);
//
sentying(255-baseY/2);//垂直基线
sentying(rateX);//水平灵敏度
sentying(rateY);
sentying(88);
sentying(250);
sentying(55);
switch(rateX)
{
case 1: TextX.setText("10uS/div");break;
case 2: TextX.setText("20uS/div");break;
case 3: TextX.setText("40uS/div");break;
case 4: TextX.setText("100uS/div");break;
case 5: TextX.setText("200uS/div");break;
case 6: TextX.setText("400uS/div");break;
case 7: TextX.setText("1mS/div");break;
case 8: TextX.setText("2mS/div");break;
case 9: TextX.setText("4mS/div");break;
case 10: TextX.setText("10mS/div");break;
case 11: TextX.setText("20mS/div");break;
case 12: TextX.setText("40mS/div");break;
default: break;
}
switch(rateY)
{
case 1: TextY.setText("200mV/div");break;
case 2: TextY.setText("500mV/div");break;
case 3: TextY.setText("1V/div");break;
default: break;
}
}
/*
* 绘制指定区域
*/
void SimpleDraw(int length) {
Canvas canvas = sfh.lockCanvas(new Rect(0, 0, 480,511));// 关键:获取画布
canvas.drawColor(Color.BLACK);//清除画布
int x=0,y=0;
//画网格8*8
Paint mPaint = new Paint();
mPaint.setColor(Color.GRAY);// 网格为黄色
mPaint.setStrokeWidth(1);// 设置画笔粗细
oldY=0;
for (int i = 0; i <= 8; i++) {// 绘画横线
canvas.drawLine(0, oldY, 511, oldY, mPaint);
oldY = oldY+64;
}
oldX=0;
for (int i = 0; i <= 8; i++) {// 绘画纵线
canvas.drawLine(oldX, 0, oldX, 511, mPaint);
oldX = oldX+60;
}
//画Y轴基线
mPaint.setColor(Color.RED);
mPaint.setStrokeWidth(3);// 设置画笔粗细
// 绘画横线
canvas.drawLine(0, baseY, 479, baseY, mPaint);
if( length != 500)
{
//画波形
mPaint.setColor(Color.YELLOW);// 画笔为绿色
mPaint.setStrokeWidth(3);// 设置画笔粗细
oldX = 0;
oldY = (255-data_osc[0])*2;
for (int i = 0; i < length; i++) {
y = (255 - data_osc[i])*2;//Y轴32点/格
x=i*3;//X轴20点/格
canvas.drawLine(oldX, oldY, x, y, mPaint);
oldX = x;
oldY = y;
}
}
//oldX = 0;
sfh.unlockCanvasAndPost(canvas);// 解锁画布，提交画好的图像
}
/* 触笔事件 触摸屏幕动态设置波形图基线 */
public boolean onTouchEvent(MotionEvent event)
{
int iAction = event.getAction();
if (iAction == MotionEvent.ACTION_CANCEL ||
iAction == MotionEvent.ACTION_DOWN ||
iAction == MotionEvent.ACTION_MOVE)
{
return false;
}
//得到触笔点击的位置
int y = (int) event.getY();
if((y >= sfv.getTop()) && (y <= sfv.getTop() + 511))
baseY = y - sfv.getTop();
else if(y < sfv.getTop())
baseY = 0;
else if(y > sfv.getTop() + 511)
baseY = 511;
SimpleDraw(500);
SentData();//发送设置数据
return super.onTouchEvent(event);
}
//水平灵敏度 -
public void onClickedX1(View v){
if(rateX > 1)
rateX --;
else
rateX = 1;
SentData();//发送设置数据
}
//水平灵敏度 +
public void onClickedX2(View v){
if(rateX < 12)
rateX ++;
else
rateX = 12;
SentData();//发送设置数据
}
//垂直灵敏度 -
public void onClickedY1(View v){
if(rateY > 1)
rateY --;
else
rateY = 1;
SentData();//发送设置数据
}
//垂直灵敏度 +
public void onClickedY2(View v){
if(rateY < 3)
rateY ++;
else
rateY = 3;
//SimpleDraw(160);//直接绘制正弦波
SentData();//发送设置数据
}
//蓝牙发送一位数据
public void sentying(int ying)
{
try {
outStream = _socket.getOutputStream();
} catch (IOException e1) {
}
try {
outStream.write(ying);
} catch (IOException e1) {
}
}
//接收活动结果，响应startActivityForResult()
public void onActivityResult(int requestCode, int resultCode, Intent data) {
switch(requestCode){
case REQUEST_CONNECT_DEVICE: //连接结果，由DeviceListActivity设置返回
// 响应返回结果
if (resultCode == Activity.RESULT_OK) { //连接成功，由DeviceListActivity设置返回
// MAC地址，由DeviceListActivity设置返回
String address = data.getExtras()
.getString(DeviceListActivity.EXTRA_DEVICE_ADDRESS);
// 得到蓝牙设备句柄
_device = _bluetooth.getRemoteDevice(address);
// 用服务号得到socket
try{
_socket = _device.createRfcommSocketToServiceRecord(UUID.fromString(MY_UUID));
}catch(IOException e){
Toast.makeText(this, "连接失败！", Toast.LENGTH_SHORT).show();
}
//连接socket
Button btn = (Button) findViewById(R.id.Button03);
try{
_socket.connect();
Toast.makeText(this, "连接"+_device.getName()+"成功！", Toast.LENGTH_SHORT).show();
btn.setText("断开");
}catch(IOException e){
try{
Toast.makeText(this, "连接失败！", Toast.LENGTH_SHORT).show();
_socket.close();
_socket = null;
}catch(IOException ee){
Toast.makeText(this, "连接失败！", Toast.LENGTH_SHORT).show();
}
return;
}
//打开接收线程
try{
is = _socket.getInputStream(); //得到蓝牙数据输入流
}catch(IOException e){
Toast.makeText(this, "接收数据失败！", Toast.LENGTH_SHORT).show();
return;
}
if(bThread==false){
ReadThread.start();
bThread=true;
}else{
bRun = true;
}
}
break;
default:break;
}
}
//接收数据线程
Thread ReadThread=new Thread(){
public void run(){
int i;
//bRun = true;
//接收线程
while(true){
try{
while(true){
num = is.read(buffer); //读入数据
for(i=0;i<num;i++){
if(buffer[i] < 0)
data_osc[data_num+i]=buffer[i] + 255;
else
data_osc[data_num+i]=buffer[i];
}
data_num = data_num + num;
if(data_num>=159)
{
data_num=0;//
SimpleDraw(160);//直接绘制正弦波
//发送显示消息，进行显示刷新
//handler.sendMessage(handler.obtainMessage());
}
if(is.available()==0)break; //短时间没有数据才跳出进行显示
}
}catch(IOException e){
}
}
}
};
//消息处理队列
Handler handler= new Handler(){
public void handleMessage(Message msg){
super.handleMessage(msg);
//SentData();//发送设置数据
}
};
//关闭程序掉用处理部分
public void onDestroy(){
super.onDestroy();
if(_socket!=null) //关闭连接socket
try{
_socket.close();
}catch(IOException e){}
// _bluetooth.disable(); //关闭蓝牙服务
}
//连接按键响应函数
public void onConnectButtonClicked(View v){
if(_bluetooth.isEnabled()==false){ //如果蓝牙服务不可用则提示
Toast.makeText(this, " 打开蓝牙中...", Toast.LENGTH_LONG).show();
return;
}
//如未连接设备则打开DeviceListActivity进行设备搜索
Button btn = (Button) findViewById(R.id.Button03);
if(_socket==null){
Intent serverIntent = new Intent(this, DeviceListActivity.class); //跳转程序设置
startActivityForResult(serverIntent, REQUEST_CONNECT_DEVICE); //设置返回宏定义
}
else{
//关闭连接socket
try{
is.close();
_socket.close();
_socket = null;
bRun = false;
btn.setText("连接");
}catch(IOException e){}
}
return;
}
//退出按键响应函数
public void onQuitButtonClicked(View v){
finish();
}
}
