01 MOS24示波器

一、背景介绍

  MSO24示波器， 具有一个信号源输出功能。 信号源有两种负载电阻模式： 50欧姆和高阻。 那么问题来了， 这两种模式对应的输出电阻各是多少呢？ 下面测试一下这两种情况下信号源的输出电阻。 利用已知的负载电阻， 测量在输出开路和带有负载下的电压， 利用它们之间的关系， 可以求解出输出电阻 R0的大小。

二、测量结果

1、负载法测量

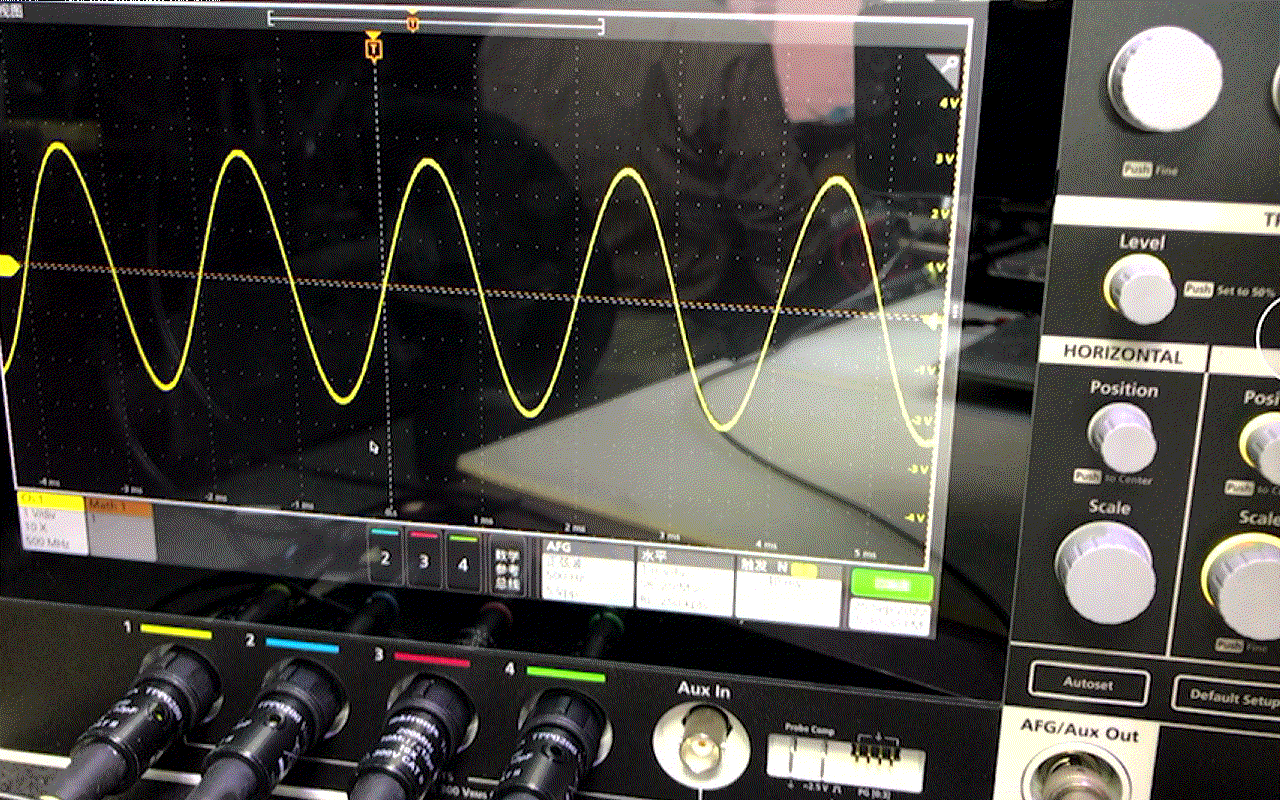

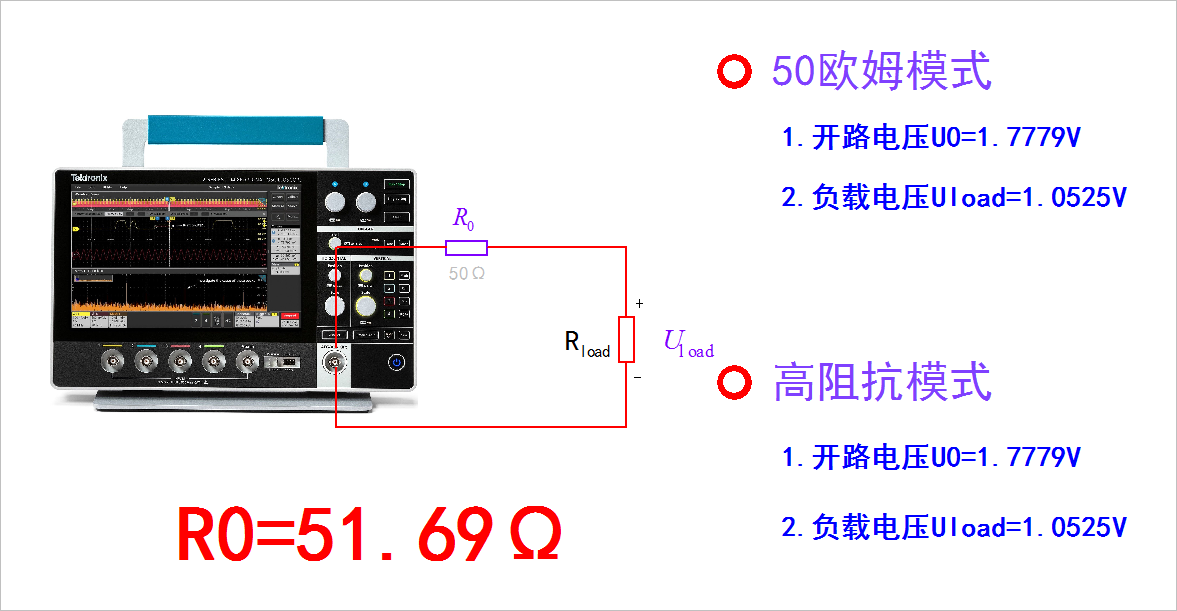

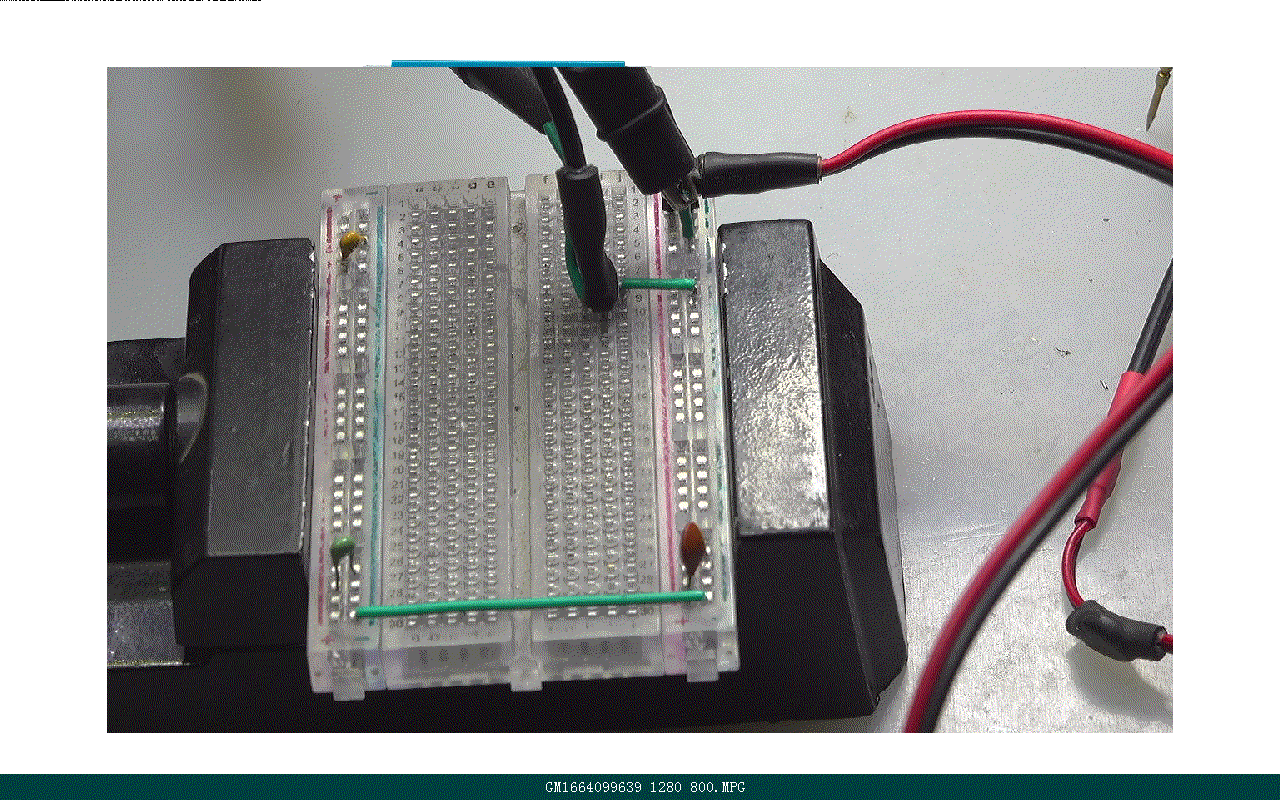

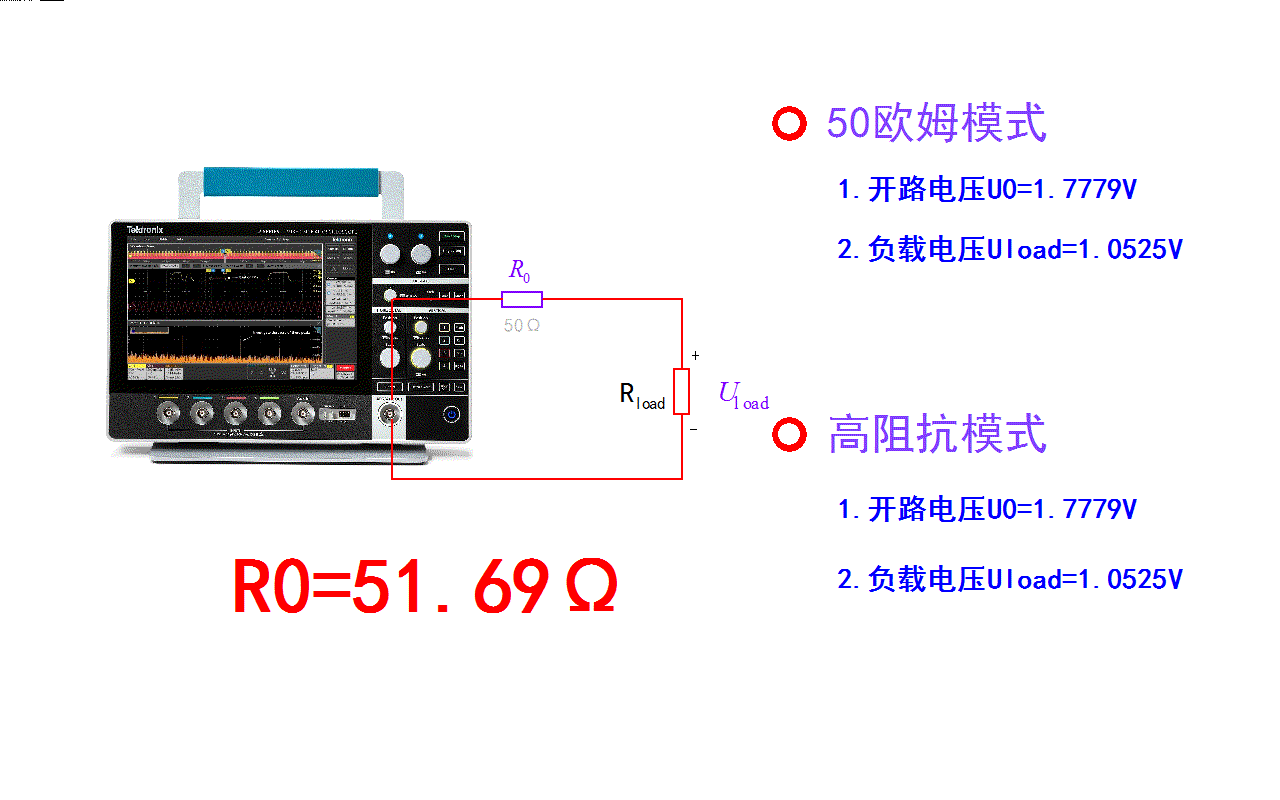

  下面在面包板上搭建测试电路，负载电阻取75欧姆，可以看到负载会引起输出波形的变化。 设置MOS24 不同的输出模式。 分别测试在50欧姆模式和高阻抗模式下对应的输出电阻。 两种模式下开路输出电压都是1.7779V。 在50欧姆模式下的负载电压为1.0525V。 令人想不到的是，在高阻抗模式下， 也仍然是1.0525V。 两种模式对应的负载电压是相同的。 可以计算出此时信号的内阻为51.69欧姆。 这就有意思了， 虽然标示是两种不同的输出阻抗，但实际输出阻抗是相同的。
  

2、SmartTweezer测量

  使用SmartTweezer，在隔直电流下测量信号源的输出阻抗。设置输出波形为DC，测量结果为51.06欧姆。 这是MSO24信号源输出被测量时，端口出现的SmartTweezer的10kHz测量信号波形。 可以看到使用SmartTweezer测试的结果与负载方法测试的结果基本相同。

※ 总  结 ※

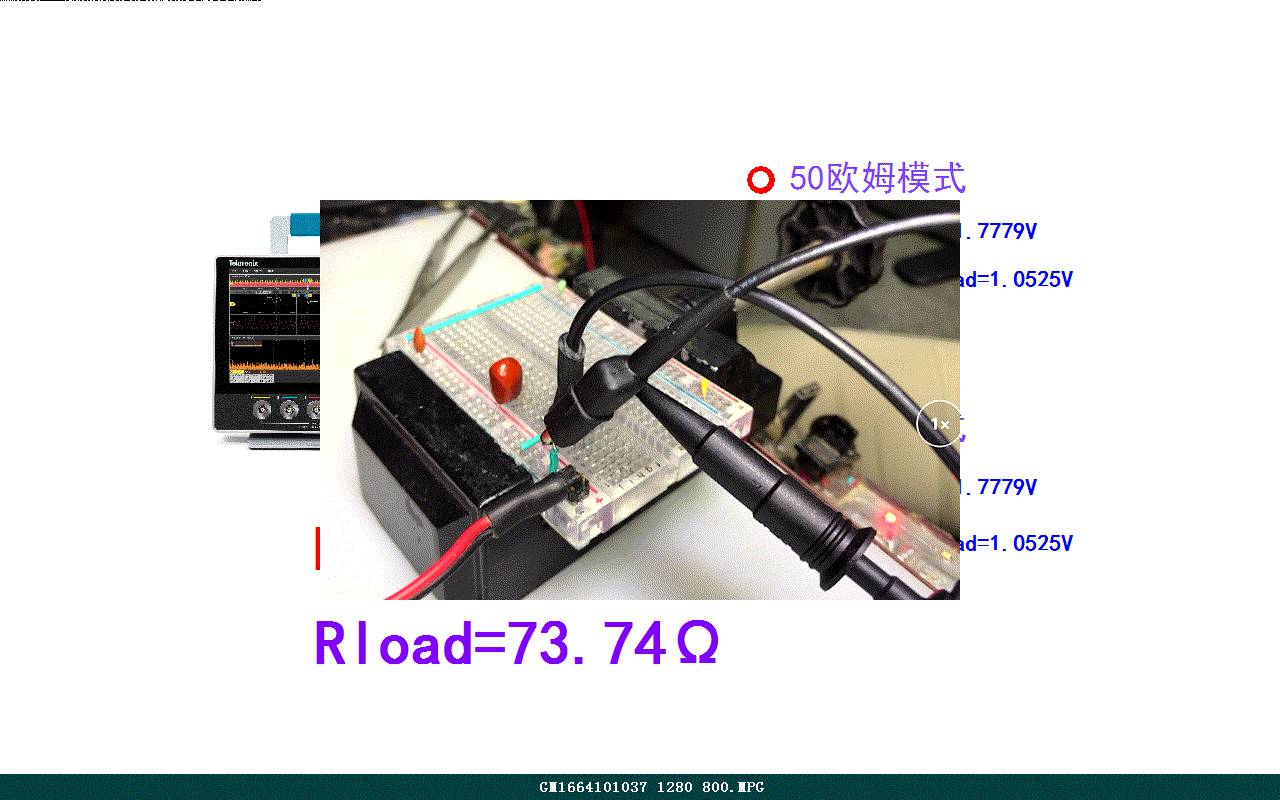

  这里使用负载电阻测量MSO24示波器信号源输出电阻， 后来对于负载电阻进行了修正， 那么信号源的输出电阻最终是50.82欧姆。 现在有一个问题？ MSO24信号源的两种输出模式， 究竟有什么区别呢？

◎ 解释：

  这在大多数信号源中，关于输出的两种模式，他们在输出阻抗上并没有太大的区别。只是在设定值以及显示方面，这两者相差两倍。可以注意到：当输出设置为 50欧姆的时候，同样的输出数值显示要比其 高阻抗的模式小两倍。 因此，对于 信号源来说，这个设置仅仅是为了显示考虑到信号源的内阻（50欧姆）的存在下，施加在负载上的电压的大小。
